W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Range Rover Evoque (L538) z lat: 2016, 2017, 2018.
Land Rover Range Rover Evoque (L538) to kompaktowy SUV klasy premium wprowadzony na rynek w 2011 roku. Samochód ten charakteryzuje się awangardowym wyglądem, a także wysoką jakością wykonania i bogatym wyposażeniem.
W 2015 roku przeszedł facelifting, który wprowadził subtelne zmiany w stylistyce samochodu, a także poprawił jego właściwości jezdne i efektywność. W tym samym roku wprowadzono także wersję kabriolet.
Evoque oferuje szeroką gamę silników, w tym benzynowe i diesle o pojemności od 2,0 do 2,2 litrów. Wszystkie silniki są wyposażone w turbodoładowanie, co pozwala na osiągnięcie dobrych osiągów i niskiego zużycia paliwa. Dostępna jest również wersja hybrydowa plug-in o mocy 309 KM.
Wnętrze Evoque wyróżnia się wysokiej jakości materiałami i nowoczesnymi technologiami, takimi jak duży ekran dotykowy, system multimedialny z nawigacją satelitarną i kamerami 360 stopni, oraz wiele innych.
Evoque oferuje także wiele opcji personalizacji, w tym różne warianty kolorystyczne karoserii, stylizacji wnętrza oraz różne opcje wyposażenia.
Podsumowując, Land Rover Range Rover Evoque (L538) to elegancki i awangardowy SUV klasy premium, który łączy wysoką jakość wykonania z zaawansowanymi technologiami i wygodą podróżowania.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

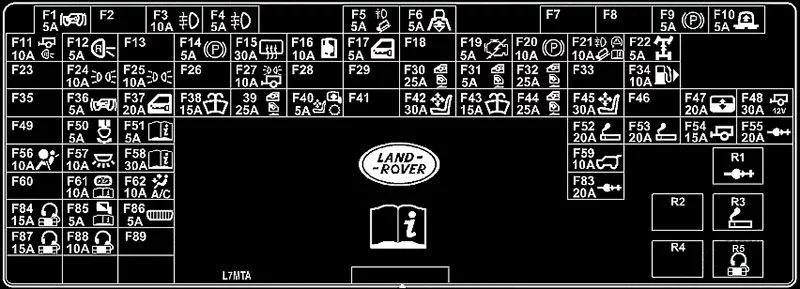

Schemat skrzynki bezpieczników w przedziale pasażerskim
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 | Inteligentny odbiornik kluczy. Czujnik alarmu. System monitorowania ciśnienia w oponach (TPMS) |
| 2 | — | — |
| 3 | 10 | Przednie światła przeciwmgielne |
| 4 | — | — |
| 5 | 5 | Układ zapobiegający blokowaniu się kół podczas hamowania (ABS) |
| 6 | 5 | Dynamika adaptacyjna. Elektryczny mechanizm różnicowy |
| 7 | — | — |
| 8 | 25 | Moduł drzwi pasażera |
| 9 | 5 | 2016: Elektryczny hamulec postojowy (EPB) |
| 10 | 5 | Podgrzewane dysze spryskiwaczy |
| 11 | 10 | Przyczepa ze światłem cofania |
| 12 | 5 | Światła cofania |
| 13 | — | — |
| 14 | 5 | Przełącznik pedału hamulca |
| 15 | 30 | Podgrzewana tylna szyba |
| 16 | 5 | Wspomaganie kierownicy |
| 17 | 5 | Wejście bierne |
| 18 | 5 | Pomocnicza pompa płynu chłodzącego |
| 19 | 5 | System zarządzania silnikiem |
| 20 | 5 | Tempomat adaptacyjny (ACC) |
| 21 | 5 | 2016: Grzałka PTC, przełączniki konsoli środkowej. Zewnętrzne przełączniki deski rozdzielczej. 2017-2018: Przełączniki konsoli środkowej. Przełączniki deski rozdzielczej zaburtowej |
| 22 | 5 | Automatyczna skrzynia |
| 23 | — | — |
| 24 | 5 | 2016: Prawe tylne światło przeciwmgielne |
| 25 | 5 | 2016: Lewe tylne światło przeciwmgłowe |
| 26 | — | — |
| 27 | 10 | 2017-2018: Światła przeciwmgielne przyczepy |
| 28 | — | — |
| 29 | — | — |
| 30 | — | — |
| 31 | 5 | 2016: Czujnik deszczu. Przełącznik świateł pomocniczych. Czujnik wilgotności. 2017-2018: Czujnik deszczu. Przełącznik lampy. Zarządzanie energią elektryczną. Czujnik wilgotności |
| 32 | 25 | Moduł drzwi kierowcy |
| 33 | — | — |
| 34 | 10 | 2017-2018: Klapka wlewu paliwa |
| 35 | — | — |
| 36 | 5 | 2017-2018: Sygnalizator akustyczny z zasilaniem bateryjnym |
| 37 | 20 | Bezkluczykowy moduł pojazdu |
| 38 | 15 | Spryskiwacz szyby przedniej |
| 39 | 25 | Moduł lewych tylnych drzwi |
| 40 | 5 | Przełącznik szyby w drzwiach kierowcy |
| 41 | 5 | 2017-2018: Moduł bramy |
| 42 | 30 | Siedzenie kierowcy |
| 43 | 15 | Spryskiwacz tylnej szyby |
| 44 | 25 | Moduł prawych tylnych drzwi |
| 45 | 30 | Fotel pasażera z przodu |
| 46 | — | — |
| 47 | 20 | Markiza |
| 48 | 15 | Zasilanie złącza przyczepy |
| 49 | — | — |
| 50 | — | — |
| 51 | 5 | Przełączniki na kierownicy |
| 52 | 20 | Zapalniczka |
| 53 | 20 | Gniazdo zasilania akcesoriów Cubby Box |
| 54 | — | — |
| 55 | 20 | Gniazdo zasilania akcesoriów konsoli tylnej |
| 56 | 10 | Dodatkowy system przytrzymujący (SRS) |
| 57 | 10 | Lampy wewnętrzne |
| 58 | — | — |
| 59 | — | — |
| 60 | 5 | Czujnik obecności. Lampka wyłączająca poduszkę powietrzną pasażera |
| 61 | 5 | Rozruch silnika |
| 62 | — | — |
| 63 | 20 | Gniazdo zasilania akcesoriów w bagażniku |
| 64 | — | — |
| 65 | — | — |
| 66 | 5 | Diagnostyka |
| 67 | 15 | Przyczepa |
| 68 | — | — |
| 69 | 15 | Automatyczna skrzynia biegów |

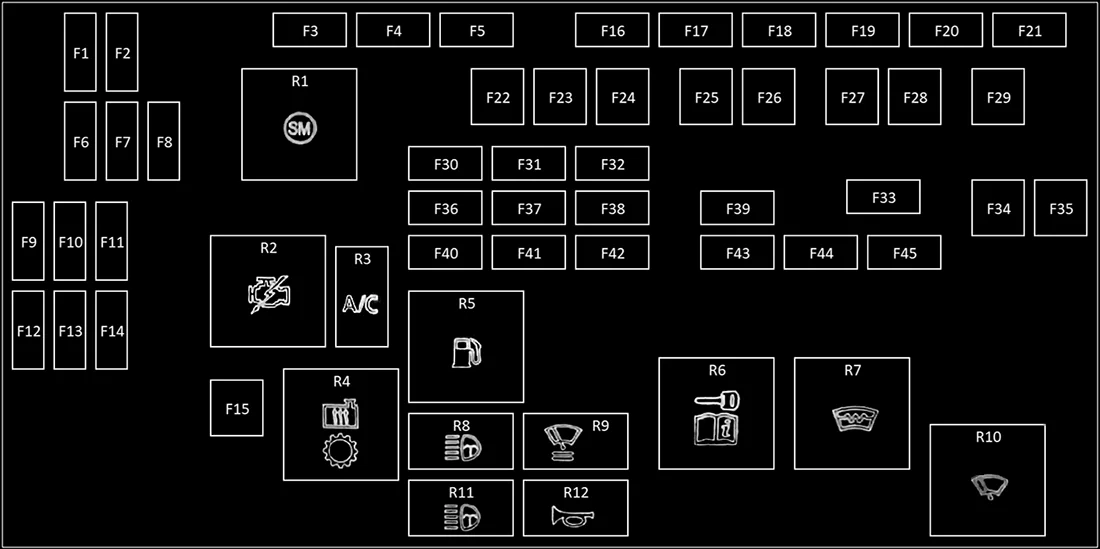

Schemat skrzynki bezpieczników komory silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5/30 | System zarządzania silnikiem |
| 2 | 5 | Zarządzanie energią elektryczną |
| 3 | 80 | Wspomaganie kierownicy |
| 4 | — | — |
| 5 | 100 | Wentylatory chłodnicy silnika |
| 6 | 15 | System zarządzania silnikiem |
| 7 | — | — |
| 8 | 20/15 | System zarządzania silnikiem |
| 9 | 10 | 2016: Emisje z pojazdów. 2017-2018: System zarządzania silnikiem |
| 10 | — | — |
| 11 | 10 | System zarządzania silnikiem |
| 12 | 10/15 | System zarządzania silnikiem |
| 13 | — | — |
| 14 | 10/15 | 2016: System zarządzania silnikiem. 2017: Chłodzenie silnika. 2018: System zarządzania silnikiem (tylko olej napędowy), Chłodzenie silnika (tylko benzyna) |
| 15 | 40 | 2016: Rozrusznik. 2017-2018: System zarządzania silnikiem |
| 16 | 100 | Ogrzewanie |
| 17 | 60 | Skrzynka bezpieczników w przedziale pasażerskim |
| 18 | 60 | Skrzynka bezpieczników w przedziale pasażerskim |
| 19 | 60 | Skrzynka bezpieczników w bagażniku |
| 20 | 60 | Skrzynka bezpieczników w bagażniku |
| 21 | 60 | Zarządzanie energią elektryczną |
| 22 | 30 | Wycieraczki przedniej szyby |
| 23 | 40 | Skrzynka bezpieczników w przedziale pasażerskim |
| 24 | 40 | 2017: Rozrusznik. 2018: Rozrusznik (tylko diesel i benzyna) |
| 25 | 40 | Układ przeciwblokujący (ABS) |
| 26 | 40 | Układ przeciwblokujący (ABS) |
| 27 | 40 | Skrzynka bezpieczników w przedziale pasażerskim |
| 28 | 40 | Silnik dmuchawy nagrzewnicy |
| 29 | 30 | 2016: Elektryczny hamulec przyczepy |
| 30 | 15 | Spryskiwacze reflektorów |
| 31 | 15 | Klaksony |
| 32 | 10 | Klimatyzacja (klimatyzacja) |
| 33 | 5 | Klakson. Podgrzewana przednia szyba. System paliwowy |
| 34 | 40 | Ogrzewana przednia szyba z lewej strony |
| 35 | 40 | Ogrzewana przednia szyba z prawej strony |
| 36 | 5 | System zarządzania silnikiem. klimatyzacja |
| 37 | 20 | System paliwowy |
| 38 | 20 | Reflektor – lewa strona |
| 39 | 20 | Reflektor – prawa strona |
| 40 | 5 | System adaptacyjnego oświetlenia przedniego (AFS) — prawy reflektor |
| 41 | 5 | System adaptacyjnego oświetlenia przedniego (AFS) — prawy reflektor |
| 42 | 5 | 2016: Reflektory. Poziomowanie reflektorów. Tylna kamera. 2017: Reflektory. Dynamiczne poziomowanie reflektorów. 2018: Poziomowanie reflektorów |
| 43 | — | — |
| 44 | 10 | Podgrzewana kierownica |
| 45 | 5 | Kierownica |

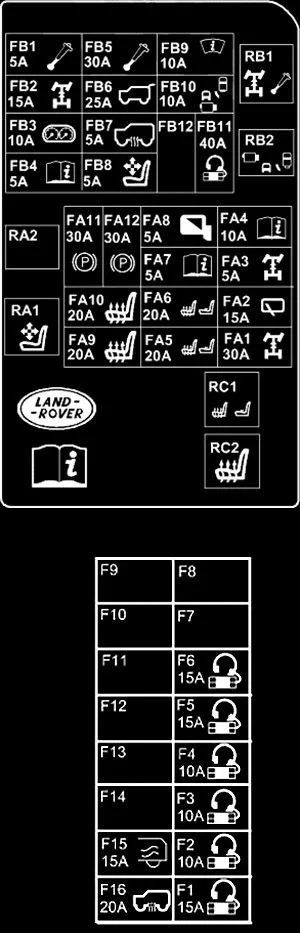

Schemat skrzynki bezpieczników przedziału bagażowego
| Numer | Ampery [A] | Opis |
|---|---|---|
| FA1 | 30 | Systemy napędu na cztery koła (4WD), dynamiczna kontrola stabilności (DSC) |
| FA2 | 15 | Tylna wycieraczka |
| FA3 | 5 | Systemy 4WD |
| FA4 | 10 | Telematyka |
| FA5 | 20 | Podgrzewany/klimatyzowany fotel kierowcy |
| FA6 | 20 | Podgrzewany/klimatyzowany fotel pasażera z przodu |
| FA7 | — | — |
| FA8 | 5 | Lusterko wsteczne. Asystent automatycznych świateł drogowych (AHBA) |
| FA9 | 20 | Podgrzewane tylne siedzenie po lewej stronie |
| FA10 | 20 | Podgrzewane prawe tylne siedzenie |
| FA11 | — | — |
| FA12 | 25 | 2017-2018: Elektryczna klapa tylna |
| FB1 | — | — |
| FB2 | 5 | Tempomat adaptacyjny (ACC) |
| FB3 | 10 | Tablica przyrządów |
| FB4 | 5 | Moduł bramy |
| FB5 | 30 | Zawieszenie adaptacyjne |
| FB6 | 25 | 2016: Elektryczna klapa tylna |
| FB7 | 5 | 2017-2018: Nagrzewnica pomocnicza |
| FB8 | 15 | Przełączniki fotela kierowcy i pasażera |
| FB9 | 10 | Wyświetlacz przezierny (HUD) |
| FB10 | 10 | Monitor martwego pola (BSM) |
| FB11 | 40 | Wzmacniacz dźwięku |
| FB12 | 20 | Wzmacniacz dźwięku |
| Skrzynka bezpieczników pod podłogą | ||
| 1 | 15 | Ekran dotykowy. Zintegrowany panel sterowania z przodu |
| 2 | 10 | Wzmacniacz dźwięku |
| 3 | 10 | Tylna klapa sterowana gestem |
| 4 | 10 | Nawigacja. Telefon |
| 5 | 15 | Jednostka główna audio |
| 6 | 15 | Panel wejścia/wyjścia audio-wideo |
| 7 | — | — |
| 8 | — | — |
| 9 | — | — |
| 10 | — | — |
| 11 | — | — |
| 12 | — | — |
| 13 | — | — |
| 14 | — | — |
| 15 | 15 | Zintegrowane panele sterowania z przodu i z tyłu – ogrzewanie i wentylacja |
| 16 | 20 | 2017-2018: Nagrzewnica pomocnicza |

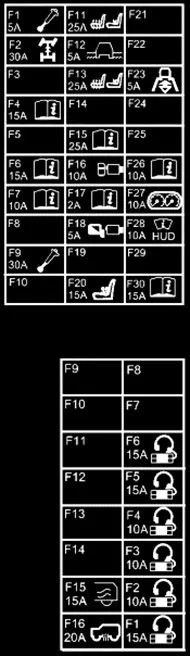

Zamienny
| Numer | Ampery [A] | Opis |
|---|---|---|
| Górna skrzynka bezpieczników | ||
| FA1 | 5 | Dynamiczna kontrola stabilności (DSC) |
| FA2 | 30 | DSC |
| FA3 | — | — |
| FA4 | 15 | Dach kabrioletu – zamek |
| FA5 | — | — |
| FA6 | 15 | Dach kabrioletu – przedni zatrzask |
| FA7 | 10 | Telematyka |
| FA8 | — | — |
| FA9 | 30 | Systemy napędu na 4 koła (4WD). |
| FA10 | — | — |
| FA11 | 25 | Podgrzewany/klimatyzowany fotel kierowcy |
| FA12 | 5 | Wykrywanie brodzenia |
| FA13 | 25 | Podgrzewany/klimatyzowany fotel pasażera z przodu |
| FA14 | — | — |
| FA15 | 25 | System paliwowy |
| Fa16 | 10 | Monitor martwego pola. Asystent automatycznych świateł drogowych (AH BA). Tylna kamera |
| FA17 | 2 | Czytnik opłat drogowych |
| FA18 | 5 | Lusterko wewnętrzne. AH BA. Tylna kamera |
| FA19 | — | — |
| FA20 | 15 | Fotele elektryczne |
| FA21 | — | — |
| FA22 | — | — |
| FA23 | 5 | Adaptacyjny tempomat |
| FA24 | — | — |
| FA25 | — | — |
| FA26 | 10 | Moduł bramy |
| FA27 | 10 | Tablica przyrządów |
| FA28 | 10 | Wyświetlacz przezierny (HUD) |
| FA29 | — | — |
| FA30 | 5 | Dach kabrioletu – opuszczana szyba boczna |
| Dolna skrzynka bezpieczników | ||
| FB1 | 15 | Ekran dotykowy. Zintegrowany panel sterowania z przodu |
| FB2 | 10 | Wzmacniacz dźwięku |
| FB3 | 10 | Systemy rozrywkowe |
| FB4 | 10 | Nawigacja. Panel wejścia i wyjścia audio wideo |
| FB5 | 15 | Jednostka główna audio |
| FB6 | 15 | Panel wejścia i wyjścia audio wideo |
| FB7 | — | — |
| FB8 | — | — |
| FB9 | — | — |
| FB10 | — | — |
| FB11 | — | — |
| FB12 | — | — |
| FB13 | — | — |
| FB14 | — | — |
| FB15 | 15 | Ogrzewanie i wentylacja |
| FB16 | 20 | Nagrzewnica pomocnicza (ogrzewanie postojowe) |
