W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Land Rovera Discovery III i LR3 (L319) z lat: 2004, 2005, 2006, 2007, 2008, 2009.

Land Rover Discovery III, znany również jako LR3 (L319), był produkowany od 2004 do 2009 roku jako następca Discovery II. Model ten wprowadził kilka znaczących zmian w porównaniu do swojego poprzednika, w tym całkowicie nową platformę, nowy silnik i nowy system zawieszenia.

Discovery III był dostępny z jednym z dwóch silników: benzynowym V8 o pojemności 4,4 litra i mocy 300 KM lub 2,7-litrowym silnikiem V6 wysokoprężnym o mocy 190 KM. Oba silniki były sprzężone z automatyczną skrzynią biegów. Pojazd wyposażony był w stały napęd na cztery koła z blokadą dyferencjału centralnego, co umożliwiało jazdę w trudnych warunkach terenowych.

W Discovery III zastosowano również nowy system zawieszenia zwanym „Terrain Response”. Pozwala on kierowcy wybrać tryb jazdy pasujący do warunków terenowych, w których się znajduje, takich jak piasek, kamienie, trawa, błoto i śnieg. System dostosowuje nastawy zawieszenia i kontroli trakcji, aby zapewnić najlepszą przyczepność i stabilność.

Wnętrze Discovery III było przestronne i luksusowe, z wykończeniami z drewna i skóry. Samochód oferował także dużo miejsca dla pasażerów i dużą pojemność bagażnika, co sprawia, że był idealnym wyborem dla rodzin i osób potrzebujących dużej przestrzeni do przewozu rzeczy.

Discovery III był również wyposażony w wiele systemów bezpieczeństwa, takich jak system monitorowania ciśnienia w oponach, system kontroli stabilności, system kontroli trakcji oraz szereg poduszek powietrznych.

W 2009 roku Land Rover wprowadził do produkcji następcę Discovery III – Discovery IV, który wprowadził dalsze ulepszenia i zmiany w tym modelu. Jednak Discovery III jest wciąż ceniony przez wielu miłośników marki Land Rover za swoje osiągi terenowe, przestronność i luksusowe wnętrze.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Land Rover Discovery Sport (2015-2019) - schematy bezpieczników i przekaźników

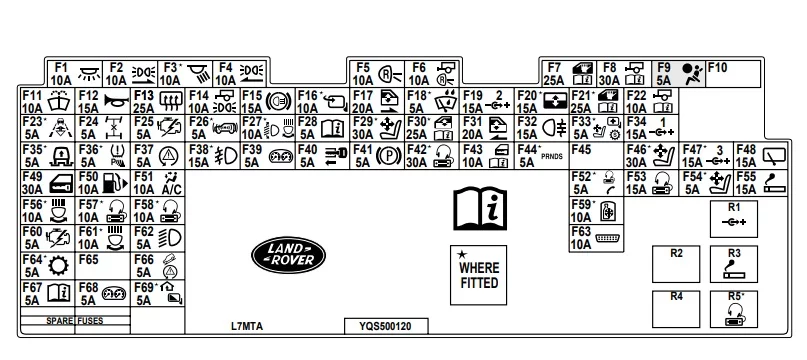

Skrzynka bezpieczników tablicy rozdzielczej

Skrzynka bezpieczników znajduje się za schowkiem.

Land Rover Discovery III i LR3 (L319) (2004-2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Lampy wewnętrzne – lampka schowka podręcznego, lampka lusterka kosmetycznego, lampki mapowe, przełączane lampy dachowe;

Fotele elektryczne (bez pamięci).

10
2 Światła boczne prawe 10
3 do 2005 roku:

Lampy (Theatre lamps).

10
4 Światła boczne lewe 10
5 Światła cofania 10
6 Światło cofania przyczepy 10
7 Okno kierowcy 25
8 Odbiór przyczepy (zasilanie z akumulatora) 30
9 do 2006 r .:

SRS;

od 2007 r .:

Poduszki powietrzne.

5
10
11 Pompa spryskiwacza 15/10
12 Klakson 15
13 Ogrzewana szyba tylna 25
14 Lampa boczna przyczepy 10
15 Światła hamowania;

Wyłącznik hamulca.

15
16 Składane lusterka 10
17 Tylne prawe okno 20
18 Czujnik deszczu;

Czujnik światła otoczenia (lampy samochodowe).

5
19 Dodatkowe gniazdo zasilania – siedzenia drugiego rzędu 15
20 Szyberdach 15
21 Okno pasażera 25
22 Odbiór przyczepy (zasilanie zapłonu) 10
23
24 Skrzynka transferowa – centralny mechanizm różnicowy;

Dopasowanie terenowe (Terrain Response).

5
25 Moduł sterujący silnika (ECM) 5
26 Sygnalizator akustyczny ze wspomaganiem bateryjnym 5
27 Adaptacyjne oświetlenie przednie;

Poziomowanie reflektorów.

10
28 Skrzynka bezpieczników komory silnika – zapłon 5
29 Elektryczne sterowanie siedzenia pasażera 30
30
31 Szyba tylna lewa 20
32 Tylne światła przeciwmgielne 15
33 Regulacja lusterek;

Automatyczna skrzynia biegów;

Elektryczny fotel pasażera (do 2005 r.).

5
34 Dodatkowe gniazdo zasilania – przednie siedzenia 15
35 Sterownik zawieszenia pneumatycznego 5
36 Czujnik parkowania (Park Distance Control);

System monitorowania ciśnienia w oponach

5
37 Dynamiczna kontrola stabilności 5
38 Przednie światła przeciwmgielne 15
39 Pakiet instrumentów 5
40 Key-in sense 5
41 Elektryczny hamulec postojowy (EPB) 5
42 Wzmacniacz dźwięku 30
43 Odbiornik częstotliwości radiowych;

System monitorowania ciśnienia w oponach.

10
44 Przełącznik automatycznej skrzyni biegów 5
45
46 Elektryczny fotel kierowcy 30
47 Dodatkowe gniazdo zasilania – siedzenia trzeciego rzędu 15
48 Tylna wycieraczka 15
49 Centralny zamek 30
50 Elektryczny siłownik klapki paliwa 10
51 ECU klimatyzacji 10
52 Telefon;

Centrum komunikatów drogowych.

5
53 Moduł multimedialny;

Jednostka audio;

Odtwarzacz DVD.

15
54 Fotel elektryczny – pamięć, pompa lędźwiowa 5
55 Zapalniczka 15
56 Adaptacyjne oświetlenie przednie (jednostka lewa) 10
57 Moduł rozrywki na tylnych siedzeniach 10
58 Telefon;

Ekran dotykowy;

Moduł multimedialny;

Tuner TV.

10
59 Lodówka Box Cubby 10
60 Moduł sterujący silnika (ECM) 5
61 Adaptacyjne oświetlenie przednie (jednostka prawa) 10
62 Światła mijania;

Lampy samochodowe.

5
63 Gniazdo diagnostyczne 10
64 Sterownik automatycznej skrzyni biegów 5
65
66 Przełącznik HDC;

Przełącznik hamulca;

Czujnik kąta skrętu;

Przełącznik DSC.

5
67 Lampy samochodowe 5
68 Pakiet instrumentów 5
69 Lusterka wewnętrzne z funkcją automatycznego ściemniania;

Lusterko elektrochromatyczne;

Homelink (do 2005 r.).

5

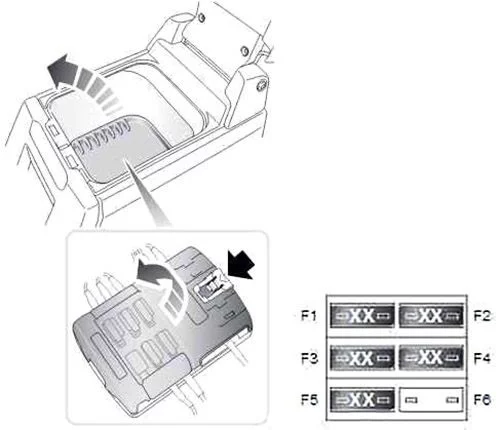

Skrzynka bezpieczników satelitarnych

Znajduje się w podstawie schowka w konsoli środkowej.

Land Rover Discovery III i LR3 (L319) (2004-2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Telefon pokładowy 5
2 Syrena 20
3 Ukryte lampy 5
4 Sygnał radiowy 10
5 Monitor stanu akumulatora 3
6 Dodatkowe wyposażenie 30

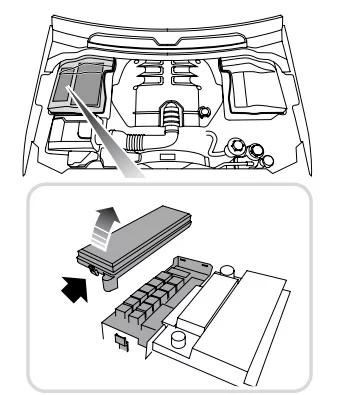

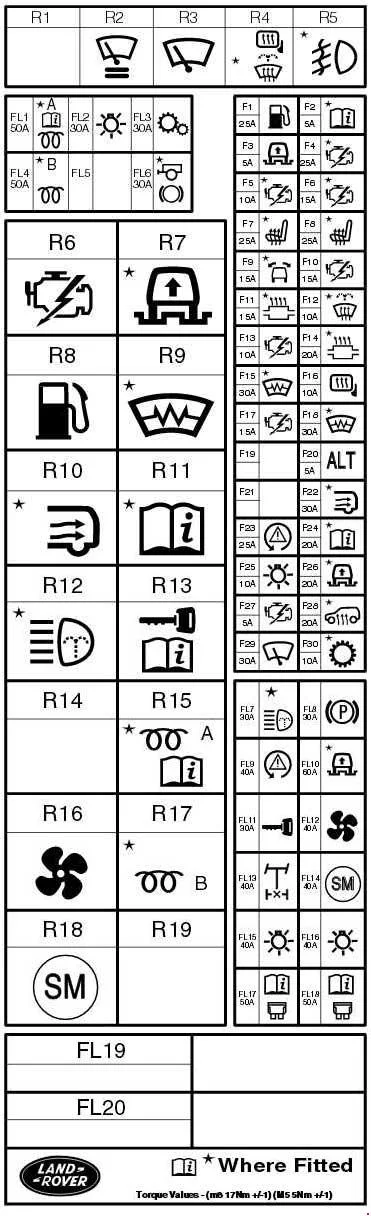

Skrzynka bezpiecznikowa komory silnika

Land Rover Discovery III i LR3 (L319) (2004-2009) - schematy bezpieczników i przekaźników

Land Rover Discovery III i LR3 (L319) (2004-2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Pompa paliwowa 25
2
3 Sterownik zawieszenia pneumatycznego 5
4 Diesel – diesel EMS (sterowanie przekaźnikiem ECU i pompy paliwa) 25
5 Benzyna – benzyna EMS

(zawór odpowietrzający, EGR, zawór regulacyjny kolektora dolotowego);

Wentylator E-Box

10
6 Benzyna EMS (cewki zapłonowe) 15
6 od 2007:

Diesel EMS (sterowanie czujnikami i przekaźnikiem świec żarowych).

15
7 Ogrzewanie przednich siedzeń 25
8 Ogrzewanie tylnych siedzeń 25
9 do 2005 r .:

Aktywna kontrola przechyłu.

15
10 Benzyna – benzyna EMS (silnik przepustnicy, MAF), chłodnica 15
10 Diesel – wentylator chłodzący 15
11 Benzyna – benzyna EMS (tylne czujniki tlenu) 15
12 Podgrzewane dysze spryskiwaczy 10
13 Benzyna – benzyna EMS

(ECU, VVT i sterowanie przekaźnikiem pompy paliwa)

10
13 Diesel EMS (PCV, VCV) 10
14 Benzyna – benzyna EMS (przednie czujniki tlenu) 20
15 Podgrzewana przednia szyba 30
16 Podgrzewane lusterka boczne 10
17 Benzyna – benzyna EMS (wtryskiwacze) 15
17 Diesel EMS (MAF, EGR);

Wentylator E-Box.

15
18 Podgrzewana przednia szyba 30
19
20 Alternator 5
21
22 Dmuchawa tylna 30
23 Dynamiczny system kontroli stabilności 25
24 Benzyna – pompa wspomagająca hamulec 20
25 Włącznik oświetlenia 10
26 Sterownik zawieszenia pneumatycznego 20
27 Moduł sterujący silnika (ECM) 5
28 Diesel – nagrzewnica dodatkowa 20
29 Wycieraczki przednie 30
30 Sterownik automatycznej skrzyni biegów 10

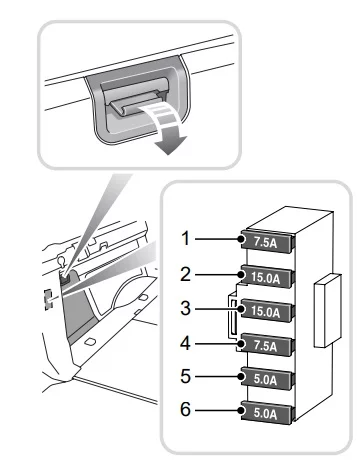

Skrzynka bezpieczników haka holowniczego

Znajduje się po lewej stronie tylnej komory za pokrywą.

Land Rover Discovery III i LR3 (L319) (2004-2009) - schematy bezpieczników i przekaźników

Numer Opis Ampery [A]
1 Światło hamowania 7.5
2 Zasilanie zapłonu 15
3 Zasilanie bateryjne 15
4 Tylne światła przeciwmgielne 7.5
5 Lampa tylna prawa 5
6 Tablica rejestracyjna i lewa lampa tylna 5
