W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kubota M9540.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kubota BX1870, BX2370, BS2670 - schematy bezpieczników i przekaźników

Skrzynka bezpiecznikowa

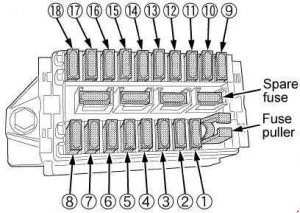

Kubota M9540 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 5 Przekaźnik rozrusznika
2 15 Pomocniczy fotel z amortyzacją pneumatyczną/zawieszeniem pneumatycznym (jeśli jest na wyposażeniu)
3 15 Światło robocze (przód, bok)
4 10 Klimatyzator (sprężarka)
5 30 Klimatyzator (silnik wentylatora)
6 15 Zapalniczka
7 15 Światło robocze (przód)
8 15 Światło robocze (z tyłu)
9 20 Zapasowy bezpiecznik
10 20 Migacz (zagrożenie)
11 20 Światło główne, lampa tylna
12 10 Licznik;

Radio (kopia zapasowa);

Klakson.

13 10 Kierunkowskaz;

Lampa stop.

14 5 Panel liczika;

OPC.

15 5 Alternator;

Silnik;

Nagrzewnica.

16 15 Wycieraczka
17 5 Klimatyzator (sterowanie)
18 5 Radio

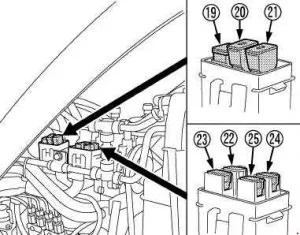

Kubota M9540 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
19 100 Opłata
20 50 Podgrzewacz powietrza
21 50 Światło przednie;

Światła awaryjne.

22 30 Światło robocze;

Elektromagnes odcinający paliwo.

23 30 Przełącznik kluczykowy
24 30 Gniazdko elektryczne
25 40 Klimatyzator
Kubota M9540 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
26 15 Fotel z zawieszeniem pneumatycznym (jeśli jest na wyposażeniu)

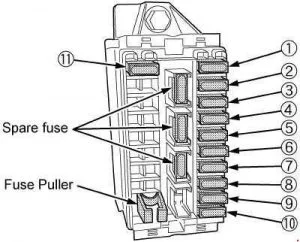

Kubota M9540 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Światło robocze (prawe)
2 15 Światło robocze (lewe)
3 5 Alternator;

Silnik;

Świeca żarowa.

4 5 Panel licznika;

OPC.

5 10 Klakson
6 15 Zasilanie pomocnicze
7 5 Miernik (kopia zapasowa)
8 20 Światło główne;

Lampa tylna.

9 15 Migacz (zagrożenie)
10 5 Przekaźnik rozrusznika
11 10 Klakson
Kubota M9540 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
12 40 Przełącznik kluczykowy;

Światło przednie;

Światła awaryjne.

13 30 Elektromagnes odcinania paliwa;

Światło robocze.

14 50 Ładowanie;

Świeca żarowa.
