Kubota M8540 – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kubota M8540.   Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O […]

09/23/2023
Czas czytania: 2 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Kubota M8540.



Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Kubota L3200, L3800 - schematy bezpieczników i przekaźników

Skrzynka bezpiecznikowa

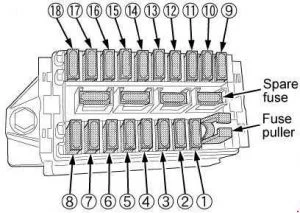

Kubota M8540 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 5 Przekaźnik rozrusznika
2 15 Pomocniczy fotel z amortyzacją pneumatyczną/zawieszeniem pneumatycznym (jeśli jest na wyposażeniu)
3 15 Światło robocze (przód, bok)
4 10 Klimatyzator (sprężarka)
5 30 Klimatyzator (silnik wentylatora)
6 15 Zapalniczka
7 15 Światło robocze (przód)
8 15 Światło robocze (z tyłu)
9 20 Zapasowy bezpiecznik
10 20 Migacz (zagrożenie)
11 20 Światło główne, lampa tylna
12 10 Miernik;

Radio (kopia zapasowa);

Klakson.

13 10 Kierunkowskaz;

Lampa stop.

14 5 Panel miernika;

OPC.

15 5 Alternator;

Silnik;

Nagrzewnica.

16 15 Wycieraczka
17 5 Klimatyzator (sterowanie)
18 5 Radio

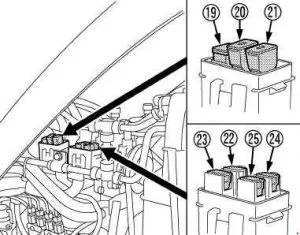

Kubota M8540 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
19 100 Opłata
20 50 Podgrzewacz powietrza
21 50 Światło przednie, zagrożenie
22 30 Światło robocze, elektromagnes odcinający paliwo
23 30 Przełącznik kluczykowy
24 30 Gniazdko elektryczne
25 40 Klimatyzator
Kubota M8540 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
26 15 Fotel z zawieszeniem pneumatycznym (jeśli jest na wyposażeniu)

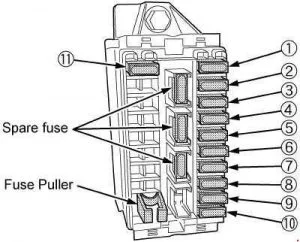

Kubota M8540 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 15 Światło robocze (prawe)
2 15 Światło robocze (lewe)
3 5 Alternator, silnik, świeca żarowa
4 5 Panel miernika, OPC
5 10 Włącz sygnał
6 15 Zasilanie pomocnicze
7 5 Miernik (kopia zapasowa)
8 20 Światło główne, lampa tylna
9 15 Migacz (zagrożenie)
10 5 Przekaźnik rozrusznika
11 10 Klakson
Kubota M8540 - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
12 40 Przełącznik kluczykowy, światło przednie, zagrożenie
13 30 Elektromagnes odcinania paliwa, światło robocze
14 50 Ładowanie, świeca żarowa
