W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Komatsu PC25-1.
Skrzynka bezpiecznikowa
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Zapasowy bezpiecznik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Układ sterowania silnikiem, zawór blokady dźwigni osprzętu roboczego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Panel monitora, wycieraczka*, ogrzewanie*, lampka wnętrza*, radio* | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Lampa czołowa, zawór wybieraka jazdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Układ sterowania silnikiem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| * Te elementy dotyczą tylko maszyny ze specyfikacją kabiny. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

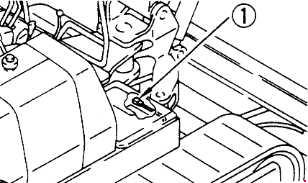

Łącznik topliwy
Jeśli zasilanie nie włącza się, gdy włącznik rozrusznika jest ustawiony w pozycji ON, łącznik topliwy w kształcie drutu może zostać przecięty, dlatego zdejmij pokrywę z prawej strony podwozia i sprawdź lub wymień.
