W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Patriot z lat: 2007, 2008.
Jeep Patriot to kompaktowy SUV, który został wprowadzony na rynek w 2007 roku i produkowany był do 2017 roku. Jest to model, który łączy w sobie cechy terenowego samochodu marki Jeep z praktycznością i codzienną użytecznością.
Pod względem wyglądu, Jeep Patriot charakteryzuje się charakterystycznym, kanciastym designem z podwyższonym prześwitem, który podkreśla jego zdolności terenowe. Posiada cechy typowe dla samochodów marki Jeep, takie jak sześciokątna atrapa chłodnicy, wyraziste reflektory i proste linie. Wnętrze jest funkcjonalne i przestronne, oferując wygodę zarówno kierowcy, jak i pasażerom.
Jako SUV, Jeep Patriot ma zdolności terenowe, które umożliwiają pokonywanie różnych rodzajów nawierzchni. Wersje z napędem na cztery koła (4×4) są dostępne, co zapewnia lepszą trakcję i stabilność na trudnym terenie. Dzięki podwyższonemu prześwitowi, Patriot jest w stanie radzić sobie z nierównościami terenu, a systemy kontroli trakcji i układ stabilizacji toru jazdy pomagają utrzymać pojazd na właściwej drodze.
Jeep Patriot oferuje różne opcje napędowe. Wersje bazowe są wyposażone w silniki benzynowe lub wysokoprężne, które zapewniają odpowiednią moc do codziennej jazdy. Wersje z napędem na cztery koła mają dodatkowe systemy kontroli trakcji, które poprawiają zdolności terenowe.
Wnętrze Jeepa Patriot jest praktyczne i funkcjonalne. Oferuje przestronność zarówno dla pasażerów, jak i bagażu. Możliwość składania tylnych siedzeń zwiększa pojemność bagażnika, co jest przydatne podczas transportu większych przedmiotów. Wygodne siedzenia, intuicyjne układy kontrolne i liczne schowki sprawiają, że podróżowanie jest komfortowe i praktyczne.
Pod względem bezpieczeństwa, Jeep Patriot oferuje poduszki powietrzne dla kierowcy i pasażerów, systemy kontroli trakcji i stabilizacji toru jazdy oraz hamulce ABS. W późniejszych latach produkcji, dostępne były również opcje takie jak systemy wspomagające parkowanie i monitorowanie martwego pola.
Podsumowując, Jeep Patriot to kompaktowy SUV marki Jeep, który łączy w sobie zdolności terenowe, praktyczność i codzienną użyteczność. Charakteryzuje się kanciastym designem, przestronnym wnętrzem i różnymi opcjami napędowymi. Jest to samochód, który sprawdza się zarówno w codziennej jeździe miejskiej, jak i podczas eksploracji trudniejszego terenu. Dzięki solidnej konstrukcji i cechom charakterystycznym dla marki Jeep, Patriot cieszy się popularnością wśród osób poszukujących kompaktowego, wszechstronnego SUV-a.

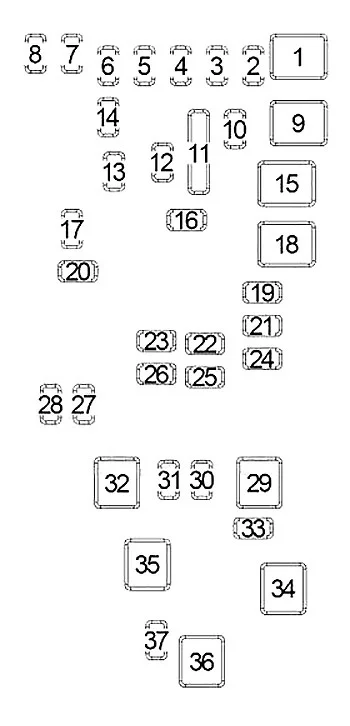

Zintegrowany moduł zasilania znajduje się w komorze silnika w pobliżu zespołu filtra powietrza.
To centrum zawiera bezpieczniki kasetowe i mini bezpieczniki. Etykieta identyfikująca każdy element może być wydrukowana na wewnętrznej stronie okładki.
| Wgłębienie | Bezpiecznik kasetowy | Minibezpiecznik | Opis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Pusty | Pusty | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 15 Amp lt niebieski | Zasilanie ECU AWD/4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 A czerwony | Zasilanie przełącznika hamulca CHMSL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 A czerwony | Zasilanie wyłącznika zapłonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
