W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Wrangler JL z lat: 2021.

Jeep Wrangler JL to czwarta generacja kultowego samochodu terenowego, która została wprowadzona na rynek w roku 2018 i jest kontynuacją legendarnego modelu Wrangler. Jeep Wrangler JL przynosi wiele ulepszeń i innowacji, podnosząc standardy zarówno w zakresie osiągów, wyposażenia, jak i komfortu.

Jeep Wrangler JL zachowuje charakterystyczny, muskularny wygląd swoich poprzedników, ale wprowadza również nowoczesne elementy stylistyczne, które nadają mu bardziej nowoczesny i dynamiczny wygląd. Posiada charakterystyczne okrągłe reflektory, siedmiokratkową atrapę chłodnicy oraz wyraźne nadkola. Dostępny jest zarówno w wersji 2-drzwiowej, jak i 4-drzwiowej (Wrangler Unlimited), dając większą elastyczność i przestrzeń dla pasażerów i bagażu.

Wnętrze Jeepa Wrangler JL zostało znacznie udoskonalone, oferując wygodne siedzenia, nowoczesne układy sterowania i wysokiej jakości materiały wykończeniowe. Konsola centralna wyposażona jest w intuicyjny system multimedialny z dotykowym ekranem, który zapewnia dostęp do różnych funkcji i systemów, takich jak nawigacja, system audio i łączność. Wrangler JL oferuje również więcej miejsca dla pasażerów i większą pojemność bagażnika w porównaniu do poprzednich generacji.

Jednym z największych atutów Jeepa Wrangler JL są jego doskonałe zdolności terenowe. Wprowadzono nowoczesne systemy napędu na cztery koła, takie jak Selec-Trac, Command-Trac i Rock-Trac, które zapewniają większą elastyczność i kontrolę na różnych rodzajach terenu. Wrangler JL ma również wysoki prześwit, blokady mechanizmów różnicowych i możliwość pokonywania głębokich wód, co czyni go doskonałym pojazdem do jazdy w trudnym terenie.

Jeep Wrangler JL oferuje różne opcje jednostek napędowych, aby sprostać różnym potrzebom i preferencjom kierowców. Do wyboru są silniki benzynowe i wysokoprężne, w tym popularny 3.6-litrowy V6 Pentastar i nowoczesny 2.0-litrowy turbodoładowany silnik czterocylindrowy. W późniejszych latach produkcji wprowadzono również wersję z silnikiem 3.0-litrowym V6 EcoDiesel, który oferuje większą moc i oszczędność paliwa.

Jeep Wrangler JL został zaprojektowany i zbudowany, aby spełnić oczekiwania zarówno entuzjastów terenowych przygód, jak i osób poszukujących wszechstronnego, komfortowego i stylowego samochodu. Dzięki swojej ikonicznej sylwetce, solidnej konstrukcji i doskonałym zdolnościom terenowym, Jeep Wrangler JL zapewnia niezapomniane wrażenia z jazdy zarówno na szosie, jak i w terenie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Jeep Renegade (2022) - schematy bezpieczników i przekaźników



Centrum dystrybucji energii (PDC)

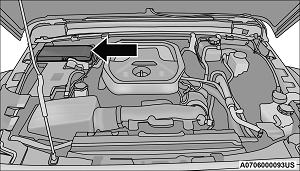

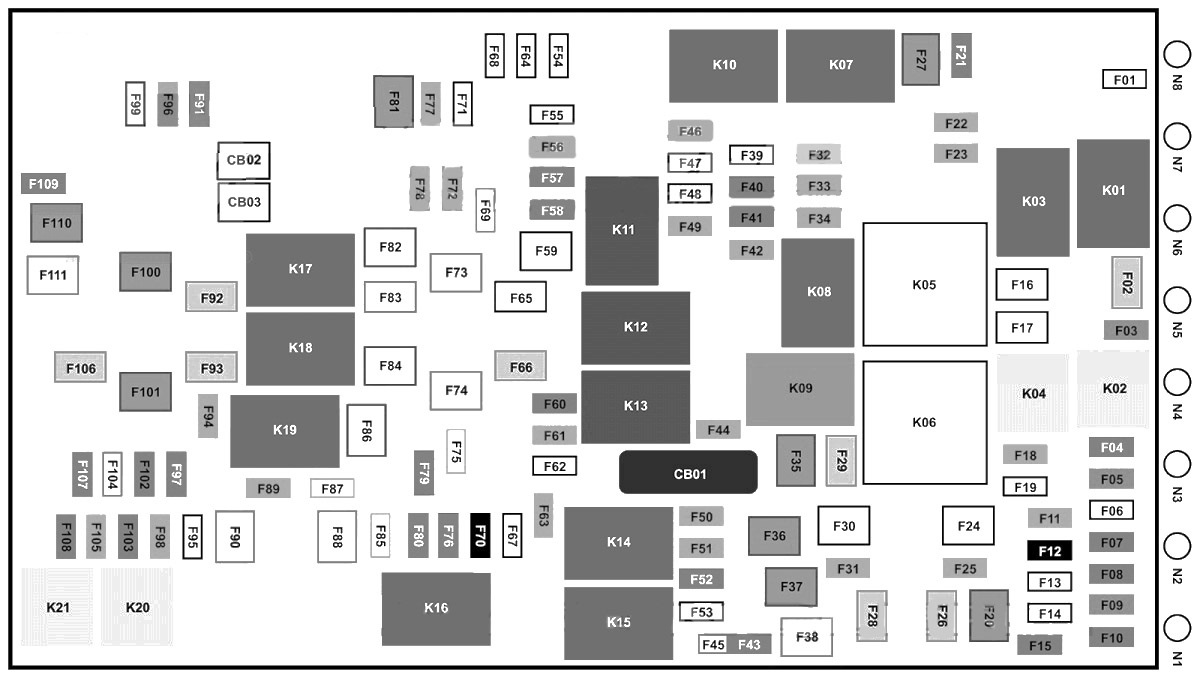

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki. Górna pokrywa PDC jest oznaczona etykietą z lokalizacją, funkcją i rozmiarem każdego nadającego się do serwisowania bezpiecznika/przekaźnika.

Jeep Wrangler JL (2021) - schematy bezpieczników i przekaźników

Jeep Wrangler JL (2021) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mikrobezpiecznik Opis
F01 Zapasowy
F02 40 A zielony Rozrusznik
F03 5 A Tan Inteligentny czujnik akumulatora (IBS)
F04 20 A żółty Pompa paliwa MTR/FPCM
F05 5 A Tan Bramka bezpieczeństwa
F06 Zapasowy
F07 15 A niebieski Niskotemperaturowa pompa chłodząca chłodnicę (LTR) — jeśli jest na wyposażeniu
F08 15 A niebieski Moduł sterowania trans TCM-8HP CYGNUS
F09 Zapasowy
F10 15 A niebieski Kluczowy węzeł zapłonu (KIN);Koncentrator częstotliwości radiowych (koncentrator RF);

Elektryczna blokada kolumny kierownicy (ESCL).

F11 10 A czerwony Port UCI (USB i AUX)
F12 25 A Wyczyść Wzmacniacz HIFI
F13 Zapasowy
F14 Zapasowy
F15 15 A niebieski klaster tablicy rozdzielczej (IPC);

Przełącznik bankowy-ciężki pakiet elektryczny (przełącznik bankowy-HD ELEC).

F 16 Zapasowy
F17 Zapasowy
F18 10 A czerwony Sprzęgło klimatyzacji (AC CLUTCH)
F19 Zapasowy
F20 30 Amp Różowy Centralny sterownik nadwozia (CBC) 1-ŚWIATŁA WEWNĘTRZNE
F21 20 A żółty TYLNA WYCIERACZKA
F22 10 A czerwony moduł sterujący silnika (ECM);

moduł sterowania zespołem napędowym (PCM);

Jednostka generatora silnika (MGU) OBUDŹ SIĘ;

Power Pack Unit (PPU) OBUDŹ SIĘ.

F23 10 A czerwony moduł sterowania zespołem napędowym (PCM);Moduł sterujący silnika (ECM).
F24 Zapasowy
F25 10 A czerwony Przesunięcie modułu za pomocą przewodu (MOD_SBW)
F26 40 A zielony Centralny sterownik nadwozia (CBC) 2 ŚWIATŁA ZEWNĘTRZNE #1
F27 30 Amp Różowy Wycieraczki przednie
F28 40 A zielony Centralny sterownik nadwozia (CBC) 3-POWER LOCKS
F29 40 A zielony Centralny sterownik nadwozia (CBC) 4 ŚWIATŁA ZEWNĘTRZNE #2
F30 Zapasowy
F31 10 A czerwony PORT DIAGNOSTYCZNY
F32 10 A czerwony Ogrzewanie Wentylacja Klimatyzacja Mod (HVAC CTRL MOD);

Blokada kolumny kierownicy (SCL);

Moduł Klasyfikacji Pasażerów (OCM);

Moduł wykrywania obecności kierowcy (DPDM).

F33 10 A czerwony System ParkTronics (PTS);

Moduł kamery na podczerwień (IRCM);

Lampki wyłączania poduszek powietrznych (AIRBAG DISABLE LMPS).

F34 10 A czerwony elektroniczna kontrola stabilności (ESC);

elektryczne hydrauliczne wspomaganie kierownicy (EHPS);

Moduł sterowania Smart Bar (SBCM) OBUDŹ.

F35 30 Amp Różowy PMP HAMULCOWY — jeśli jest na wyposażeniu
F36 30 Amp Różowy MODUŁ HOLOWNI PRZYCZEPY — Jeśli jest na wyposażeniu
F37 30 Amp Różowy PRZYCZEPA HOLOWNICZA CONN 7W — jeśli jest na wyposażeniu
F38 20 A niebieski Moduł sterujący silnika ECM
F39 Zapasowy
F40 15 A niebieski moduł sterowania układem napędowym (DTCM);Blokada osi (AXLE LOC) FT_RR.
F41 15 A niebieski klaster instrumentów (IC);

Security GateWay (SGW) OBUDŹ SIĘ.

F42 10 A czerwony Zasilanie przekaźnika sterującego zasilaniem (elektryczne zatrzymanie/uruchomienie);

Zapasowy (generator rozrusznika paska) — jeśli jest na wyposażeniu.

F43 20 A żółty WYJŚCIE PWR (ŁADUNEK) BATT
F44 10 A czerwony Kamera na podczerwień (IRCAM) GRZEJNIKI
F45 20 A żółty WYLOT PWR (ŁADUNEK) ZAPŁON*
F46 10 A czerwony AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 Zapasowy
F48 Zapasowy
F49 10 A czerwony Kontroler urządzeń przytrzymujących pasażerów ORC
F50 10 A czerwony HD ACC — jeśli jest na wyposażeniu
F51 10 A czerwony Telewizja cyfrowa (DSRC);

USB;

wewnętrzne lusterko wsteczne (ISRVM);

Moduł Kompasu (CSGM).

F52 20 A żółty Cygaro LTR
F53 Zapasowy
F54 Zapasowy
F55 Zapasowy
F56 10 A czerwony CZUJNIK TEMPERATURY W SAMOCHODZIE
F57 20 A żółty Podgrzewany przedni fotel kierowcy
F58 20 A żółty Podgrzewane siedzenie przednie
F59 Zapasowy
F60 15 A niebieski Moduł komfortowej kierownicy (CSWM) (HTD STR WHEEL)
F61 10 A czerwony Lewy czujnik martwego pola (LBSS);

Prawy czujnik martwego pola (RBSS).

F62 Zapasowy
F63 10 A czerwony Kontroler unieruchamiania pasażerów (ORC)
F64 Zapasowy
F65 Zapasowy
F66 40 A zielony DMUCHAWA HVAC MTR Przód
F67 Zapasowy
F68 Zapasowy
F69 5 A Tan Zespół prądotwórczy MGU Generator rozrusznika pasowego (BSG) — jeśli jest na wyposażeniu
F70 25 A Wyczyść INJ/IGN CEWKA (GAZ)/GLO WTYCZKA MOD (DSL)
F71 Zapasowy
F72 10 A czerwony HD ELEC ACC PKG — jeśli jest na wyposażeniu
F73 20 A niebieski PWR TOP LT
F74 20 A niebieski PWR TOP RT
F75 10 A czerwony Moduł zasilacza — moduł sterowania pakietem akumulatorów i pomocniczy moduł zasilania (PPU-BPCM i APM) Generator rozrusznika taśmy (BSG) — zależnie od wyposażenia
F76 20 A żółty ECM (gaz)/PCM (DSL)
F77 10 A czerwony PODGRZEWANE LUSTRA
F78 10 A czerwony KOMP/WŁAMANIOWY/SYGNALIZATORY/CZUJNIKI WŁAMANIA
F79 20 A żółty MODUŁ STEROWANIA INTELIGENTNYM PASKIEM
F80 15 A niebieski Moduł sterujący układu napędowego (PCM)
F81 30 Amp Różowy ODSZRANIACZ TYLNY (EBL)
F82 30 Amp Różowy FUEL HTR — jeśli jest na wyposażeniu
F83 60 A żółty ŚWIECA ŻAROWA — jeśli jest na wyposażeniu
F84 30 Amp Różowy UREA HTR CTRL UNIT — jeśli jest na wyposażeniu
F85 10 A czerwony CZUJNIK PM — jeśli jest na wyposażeniu
F86 30 Amp Różowy BRAKE VAC PMP 2 — jeśli jest na wyposażeniu
F87 10 A czerwony ZASILANIE/ODPOWIETRZANIE PMP — Jeśli jest na wyposażeniu
F88 20 A niebieski CZUJNIK NOx #1/ #2 — JEŚLI jest na wyposażeniu
F89 10 A czerwony moduł sterujący kolumny kierownicy (SCCM);Tempomat (CRUISE CTL)/telewizja cyfrowa (DTV).
F90 20 A niebieski PARK HOLOWNI PRZYCZEPY LMP — jeżeli jest na wyposażeniu
F91 20 A żółty KLAKSON
F92 40 A zielony HD ACCY #2 — jeśli jest na wyposażeniu
F93 40 A zielony HD ACCY #1 — jeśli jest na wyposażeniu
F94 10 A czerwony Monitor ciśnienia w oponach (TPM);System koncentratora RF (CORAX).
F95 Zapasowy
F96 10 A czerwony LUSTERKO PWR SW
F97 20 A żółty RADIO/TBM
F98 10 A czerwony SW BANK-HD ELEK/OFF ROAD
F99 Zapasowy
F100 30 Amp Różowy ESC-ECU I ZAWORY
F101 30 Amp Różowy Moduł sterowania układem napędowym (DTCM)
F102 15 A niebieski PODWÓJNY PORT USB
F103 15 A niebieski HD ACCY #3 — jeśli jest na wyposażeniu
F104 15 A niebieski POMPA CHŁODZĄCA PPU — jeśli jest na wyposażeniu
F105 10 A czerwony Zintegrowany stos centralny (ICS);Ogrzewanie Wentylacja Klimatyzacja (HVAC).
F106 50 A czerwony Elektroniczna regulacja prędkości (ESC)-POMPA MTR
F107 20 A żółty ZATRZYMANIE/SKRĘT PRZYCZEPY HOLOWNICZEJ LT — jeśli jest na wyposażeniu
F108 15 A niebieski HD ACCY #4 — jeśli jest na wyposażeniu
F109 20 A żółty ZATRZYMANIE/SKRĘT HOLOWNICZY PRZYCZEPY RT — jeżeli jest na wyposażeniu
F110 30 Amp Różowy INWERTER MOCY
F111 20 A niebieski ZACZEP HOLOWNICZY PRZYCZEPY — Jeśli jest na wyposażeniu

* Klient może wybrać, aby przełączyć Cargo Power Outlet z zasilania z akumulatora F43 na to położenie F45, które jest zasilane, gdy zapłon jest włączony.
