W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee XJ z lat: 1997, 1998, 1999, 2000, 2001. Jeep Cherokee XJ to legenda wśród samochodów terenowych. Produkowany w latach 1984-2001, zdobył sobie uznanie i popularność dzięki swoim doskonałym zdolnościom off-roadowym, niezawodności i wszechstronności. Charakterystycznym elementem Cherokee XJ jest jego wygląd. Ma […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee XJ z lat: 1997, 1998, 1999, 2000, 2001.
Jeep Cherokee XJ to legenda wśród samochodów terenowych. Produkowany w latach 1984-2001, zdobył sobie uznanie i popularność dzięki swoim doskonałym zdolnościom off-roadowym, niezawodności i wszechstronności.
Charakterystycznym elementem Cherokee XJ jest jego wygląd. Ma kanciaste, prostokątne linie nadwozia, które sprawiają, że jest rozpoznawalny na drodze. Charakterystyczne reflektory, wysoka linia nadwozia i mocne zderzaki dodają mu unikalnego charakteru.
Cherokee XJ jest znany ze swoich doskonałych możliwości terenowych. Napęd na cztery koła, duży prześwit, krótkie zwisy i blokada mechanizmu różnicowego sprawiają, że jest gotowy do pokonywania trudnych przeszkód na drodze i w terenie. Bez względu na to, czy jest to kamienisty teren górski, piaszczyste wydmy czy błotniste trasy, Cherokee XJ może sobie poradzić.
Pod względem napędu Cherokee XJ oferował różne opcje. Do wyboru były silniki benzynowe i wysokoprężne, które dostarczały odpowiedniej mocy i momentu obrotowego. Jednym z najpopularniejszych silników w tym modelu był 4.0 litrowy, sześciocylindrowy silnik benzynowy, który słynął z niezawodności i wytrzymałości.
Wnętrze Cherokee XJ jest przestronne i praktyczne. Może pomieścić pięć pasażerów i oferuje dużo miejsca na nogi i głowę. Siedzenia są wygodne, a konstrukcja wnętrza jest funkcjonalna. Z tyłu znajduje się przestronny bagażnik, który można zwiększyć poprzez składanie tylnej kanapy.
Cherokee XJ był również wyposażony w różne systemy i funkcje bezpieczeństwa, takie jak hamulce ABS, poduszki powietrzne i systemy stabilizacji. Dzięki temu podróżowanie tym pojazdem było bezpieczne i pewne.
Jeep Cherokee XJ stał się ikoną w świecie samochodów terenowych i pozostaje popularny wśród entuzjastów off-roadingu i miłośników klasycznych samochodów. Jego niezawodność, wyjątkowy design i doskonałe możliwości terenowe uczyniły go niezapomnianym modelem w historii marki Jeep.
Komora silnika
Skrzynka bezpieczników zlokalizowana jest po lewej stronie silnika.

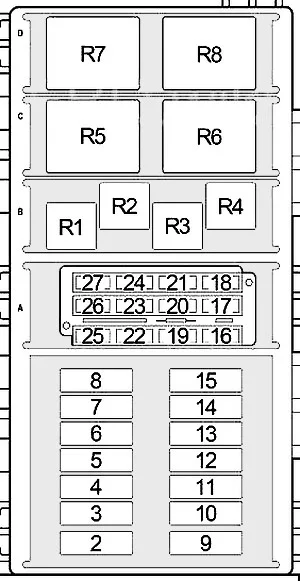

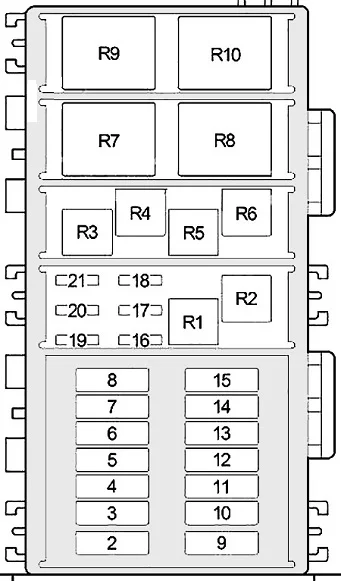

Benzyna
1997-1999
2000-2001
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | 40 | Wyłącznik zapłonu (przekaźnik zapalniczki, bezpiecznik (przedział pasażerski): „8”, „9”, „10”, „11”, „17”, „18”, „27”, „28”, „30”)) |
| 3 | 40 | Wyłącznik zapłonu (bezpieczniki (przedział pasażerski): „12”, „19”, „22”, „24”, „25”, „26”)) |
| 4 | 40 lub 50 | 1997:
Bezpiecznik (przedział pasażerski): „1”, „2”, „15”, „20”, „21”, „29” (40A); 1998-2001: Bezpiecznik (przedział pasażerski): „1”, „2”, „15”, „20”, „21”, „29” (50 A) |
| 5 | 40 | Przekaźnik wentylatora chłodnicy |
| 6 | 40 | Przekaźnik silnika dmuchawy |
| 7 | 30 | Przełącznik reflektorów;
Moduł opóźnienia reflektorów; Moduł świateł do jazdy dziennej. |
| 8 | 30 | 2000-2001:
Przekaźnik automatycznego wyłączania |
| 9 | 20 | Przekaźnik sprzęgła sprężarki klimatyzacji;
Bezpiecznik (komora silnika): „27” (2000-2001), „26” (1997-1999). |
| 10 | 20 lub 30 | 1997-1998:
Przekaźnik rozrusznika; Przekaźnik odmgławiacza tylnej szyby; Bezpiecznik (przedział pasażerski): „13” (30 A); 1999-2001: Przekaźnik rozrusznika (20A) |
| 11 | 30 | 1998-2001:
Przekaźnik odmgławiacza tylnej szyby; Bezpiecznik (przedział pasażerski): „13”. |
| 12 | 40 | ABS |
| 13 | 20 | ABS |
| 14 | – | Nieużywany |
| 15 | – | Nieużywany |
| 16 | 15 | Lampa kopułkowa;
Lampa bagażnika; Zestaw wskaźników; Lampa sufitowa; Radio; Moduł sterowania skrzynią biegów; Lampa pod maską; Lampa słony przeciwsłonecznej; Lampka w progach drzwi; Konsola podsufitowa; Moduł zdalnego dostępu bezkluczykowego; Lampa schowka na rękawiczki; Kompas; Lewy przedni zamek zasilania/przełącznik okna (1997 ); Blokada zasilania/włącznik szyb prawy przedni (1997 – lewa strona). |
| 17 | 20 | 1997-1999:
Przełącznik reflektorów; Złącze łącza danych; Tylny przekaźnik świateł przeciwmgielnych (1997); Przekaźnik mocy anteny (1998-1999); 2000-2001: Przekaźnik czujnika tlenu poniżej; Przekaźnik czujnika tlenu przed wyjściem |
| 18 | 15 | 2000-2001:
Wtryskiwacze paliwa; Szyna cewki; Kondensator cewki. |
| 19 | 20 lub 25 | 1997-1999:
Przekaźnik automatycznego wyłączania (25 A); 2000-2001: Przełącznik reflektorów; Złącze łącza danych, p Przekaźnik anteny mocy (20 A). |
| 20 | 15 | Migacz kombinowany |
| 21 | 15 lub 20 | 1997-1999: Wtryskiwacze paliwa;
Cewka zapłonowa; Moduł sterujący układu napędowego (20 A); 2000-2001: Moduł sterujący układu napędowego (15 A). |
| 22 | 15 | Przekaźnik pompy paliwa;
Moduł sterujący układu napędowego. |
| 23 | 15 | Wyłącznik lampy stopu |
| 24 | 15 | 1997-1999:
Czujnik tlenu poniżej; Czujnik tlenu przed. |
| 25 | 15 | Przekaźnik świateł przeciwmgielnych nr 2 (1998-2001);
Przekaźnik świateł przeciwmgielnych (1997-1999). |
| 26 | 20 | Wzmacniacz mocy |
| 27 | 10 | Moduł immobilizera klucza Sentry |
| Przekaźniki | ||
| R1 | Sprzęgło sprężarki klimatyzacji | |
| R2 | 1997-1999:
Lampa przeciwmgielna; 1998-2001: Lampa przeciwmgielna nr 1 |
|
| R3 | 1998-2001:
Lampa przeciwmgielna nr 2 |
|
| R4 | ABS | |
| R5 | 1997-1999:
Wentylator chłodnicy; 2000-2001: Pompa paliwa. |
|
| R6 | 1997-1999:
Automatyczne wyłączanie; 2000-2001: Rozrusznik. |
|
| R7 | 1997-1999:
Rozrusznik; 2000-2001: Czujnik tlenu przed prądem. |
|
| R8 | 1997-1999: .
Pompa paliwa; 2000-2001: Czujnik tlenu za prądem. |
|
| R9 | 2000-2001:
Wentylator chłodnicy. |
|
| R10 | 2000-2001:
Automatyczne wyłączanie. |
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | Nieużywany |
| 2 | 50 | Przekaźnik świecy żarowej |
| 3 | 50 | Przekaźnik świecy żarowej |
| 4 | 30 | 1997-1998:
Przekaźnik zasilania diesla (moduł pompy paliwa; Moduł sterowania zespołem napędowym; Generator; Bezpiecznik (przedział silnika): „21”); Bezpiecznik (przedział silnika): „24”; 1999-2001: Przekaźnik automatycznego wyłączania (moduł sterujący silnika, pompa wtrysku paliwa, moduł sterujący układu napędowego, przekaźnik wentylatora chłodnicy, przekaźnik sprzęgła sprężarki klimatyzacji); Bezpiecznik (przedział silnika): „24”. |
| 5 | 40 | Wyłącznik zapłonu (przekaźnik zapalniczki, bezpiecznik (przedział pasażerski): „8”, „9”, „10”, „11”, „17”, „18”, „27”, „28”, „30”)) |
| 6 | 30 | Przekaźnik podgrzewacza paliwa |
| 7 | 20 lub 30 | 1997-1998:
Przekaźnik rozrusznika; Przekaźnik odmgławiacza tylnej szyby; Bezpiecznik (przedział pasażerski): „13” (30 A); 1999-2001: Przekaźnik rozrusznika (20A) |
| 8 | 30 | Przełącznik reflektorów, moduł opóźnienia reflektorów |
| 9 | 50 | Bezpiecznik (przedział pasażerski): „1”, „2”, „15”, „20”, „21”, „29” |
| 10 | 40 | Przekaźnik zapłonu (bezpieczniki (przedział pasażerski): „12”, „19”, „22”, „24”, „25”, „26”)) |
| 11 | 40 | Przekaźnik silnika dmuchawy |
| 12 | 40 | ABS |
| 13 | 40 | Przekaźnik wentylatora chłodnicy (1998-2001) |
| 14 | 20 | ABS |
| 15 | 30 | Przekaźnik odmgławiacza tylnej szyby;
Bezpiecznik (przedział pasażerski): „13” (1999-2001). |
| 16 | 15 | Lampa kopułkowa;;
Lampa bagażnika; Zestaw wskaźników; Lampa sufitowa; Radio; Moduł sterowania skrzynią biegów; Lampa pod maską/przełącznik rtęciowy; Lampa słony przeciwsłonecznej; Lampka w progach drzwi; Konsola górna; Moduł zdalnego dostępu bezkluczykowego; Lampa w schowku na rękawiczki; Kompas; Lewy przedni zamek zasilania/przełącznik okna (1997); Prawy przedni wyłącznik zasilania/przełącznik szyb (1997)/ |
| 17 | – | Nieużywany |
| 18 | – | Nieużywany |
| 19 | 15 | Wyłącznik lampy stopu |
| 20 | 20 | Przekaźnik sprzęgła sprężarki klimatyzacji;
Bezpiecznik (komora silnika): „27”. |
| 21 | 20 | 1997-1998:
Przekaźnik świecy żarowej; Czujnik masowego przepływu powietrza; Moduł pompy paliwa; Elektroniczny modulator podciśnienia; Przekaźnik sprzęgła sprężarki klimatyzacji; 1999-2001: Pompa wtrysku paliwa; Przekaźnik świecy żarowej;; Elektromagnes EGR. |
| 22 | 20 | Wzmacniacz mocy |
| 23 | 15 | Migacz kombinowany |
| 24 | 10 | Moduł sterujący układu napędowego |
| 25 | 15 | Przekaźnik świateł przeciwmgielnych |
| 26 | 20 | Przełącznik reflektorów;
Złącze łącza danych; Przekaźnik mocy anteny (1998-2001); Tylny przekaźnik świateł przeciwmgielnych (1997). |
| 27 | 10 | Moduł immobilizera klucza Sentry (1998-2001);
Moduł napowietrzny (1997). |
| Przekaźniki | ||
| R1 | Sprzęgło sprężarki klimatyzacji | |
| R2 | Lampa przeciwmgielna (1997-1999) | |
| R3 | Lampa przeciwmgielna (2000-2001) | |
| R4 | ABS | |
| R5 | Wentylator chłodnicy | |
| R6 | 1997-1999:
Moc Diesla; 2000-2001: Automatyczne wyłączanie |
|
| R7 | Rozrusznik | |
| R8 | Podgrzewacz paliwa |

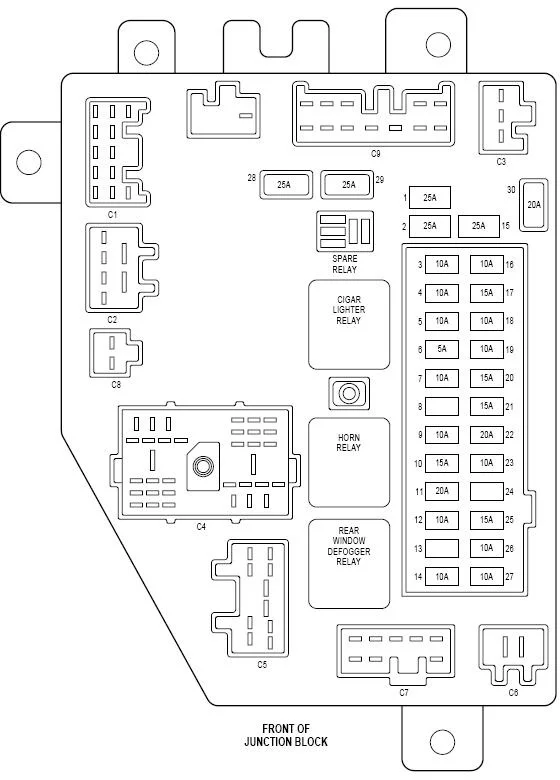

Przedział pasażerski
Znajduje się za pokrywą pod schowkiem na rękawiczki.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 25 | Gniazdo zasilania |
| 2 | 25 | Zapalniczka |
| 3 | 10 | Lewy reflektor (światła drogowe);
Przekaźnik świateł przeciwmgielnych nr 1. |
| 4 | 10 | Lewy reflektor (światła mijania), silnik poziomujący |
| 5 | 10 | Prawy reflektor (światła mijania);
Silnik poziomujący; przełącznik poziomowania reflektora; Moduł świateł do jazdy dziennej. |
| 6 | 5 | Zestaw wskaźników;
Radio; Przełącznik tylnej wycieraczki i spryskiwacza; Sterowanie klimatyzacji lub nagrzewnicą; Przełącznik odmgławiacza tylnej szyby; Wydłużony przełącznik biegu jałowego; Przełącznik przedniej lampy przeciwmgielnej; Przełącznik tylnej lampy przeciwmgielnej; Podświetlenie wskaźnika zasięgu skrzyni biegów (PRNDL); Przełącznik skrzynki rozdzielczej – oświetlenie. |
| 7 | 10 | Lewa lampa tylna;
Lewa przednia lampa postojowa; Lewa lampa obrysowa boczna; Złącze do holowania przyczepy; Lampa tablicy rejestracyjnej; Przedni przekaźnik światła przeciwmgielnego nr 1 (’98-’01); Przedni przełącznik światła przeciwmgielnego; Przekaźnik światła przeciwmgielnego. |
| 8 | – | Nieużywany |
| 9 | 10 | Zestaw wskaźników;
Konsola górna; Moduł immobilizera kluczyka; Moduł centrum wiadomości/telewizji (Diesel); Moduł opóźnienia reflektorów; Kompas. |
| 10 | 15 | 1999-2001:
Lampa cofania; Przełącznik lampy cofania (M/T); Czujnik zasięgu skrzyni biegów (A/T); Moduł lampy do jazdy dziennej; Elektromagnes EVAP/przedmuchu (benzyna); Przekaźnik wentylatora chłodnicy; Przekaźnik sprzęgła sprężarki klimatyzacji; Przekaźnik czujnika tlenu w strumieniu (benzyna); Przekaźnik czujnika tlenu w strumieniu (benzyna). |
| 11 | 20 | Benzyna 1997-1998:
Przekaźnik automatycznego wyłączania; Przekaźnik wentylatora chłodnicy; Przekaźnik pompy paliwa; Przekaźnik sprzęgła sprężarki klimatyzacji; Lampa cofania (przełącznik lampy cofania (M/T); Czujnik zasięgu skrzyni biegów (A/T); Moduł sterowania skrzyni biegów; Elektromagnes EVAP/usuwania w cyklu pracy; Pompa do wykrywania nieszczelności EVAP; Moduł świateł do jazdy dziennej; Elektromagnes przemiennika momentu obrotowego;; Przełącznik pozycji postojowej/neutralnej; Benzyna 1999-2001: Moduł sterujący układu napędowego; Moduł sterujący skrzyni biegów; Przekaźnik automatycznego wyłączania; Przekaźnik pompy paliwa; Diesel 1997-1998: Moduł sterujący układu napędowego; Przełącznik lampy cofania; Przekaźnik podgrzewacza paliwa; Sterownik MSA; Diesel 1999-2001: Moduł sterujący silnika; Przekaźnik podgrzewacza paliwa. |
| 12 | 10 | Migacz kombinowany;
Przekaźnik odmgławiacza tylnej szyby. |
| 13 | – | Nieużywany |
| 14 | 10 | Podgrzewane lustro |
| 15 | 25 | Moduł drzwi pasażera (okno elektryczne/zamek drzwi) |
| 16 | 10 | Prawy reflektor (światła drogowe) |
| 17 | 15 | Radio |
| 18 | 10 | 1998-2001:
Moduł drzwi kierowcy, przełącznik zasilania lusterek (’99-’01); Przełącznik podgrzewanego siedzenia (’99-’01); Przekaźnik podgrzewanego siedzenia (’99-’01); Przekaźnik tylnego światła przeciwmgielnego (’99-’) 01). |
| 19 | 10 | Przekaźnik rozrusznika;
Przełącznik blokady sprzęgła (M/T). |
| 20 | 10 lub 15 | 1997:
Złącze holowania przyczepy; Przekaźnik skrętu przyczepy w lewo; Przekaźnik skrętu przyczepy w prawo (10A); 1998-2001: Złącze holowania przyczepy; Przekaźnik skrętu przyczepy w lewo; Przekaźnik skrętu przyczepy w prawo (15A). |
| 21 | 15 | Przekaźnik klaksonowy |
| 22 | 20 | Przełącznik tylnej wycieraczki i spryskiwaczy |
| 23 | 10 | Prawa lampa tylna;
Prawa przednia lampa postojowa; Prawa lampa obrysowa boczna. |
| 24 | – | Nieużywany |
| 25 | 15 | Przekaźnik silnika dmuchawy;
Siłownik drzwi mieszanki; Cewka elektromagnetyczna blokady zmiany biegów hamulca; Przedłużony przełącznik biegu jałowego; Sterowanie klimatyzacji lub nagrzewnicą; Przekaźnik ABS. |
| 26 | 10 | Moduł sterowania poduszką powietrzną |
| 27 | 10 | Moduł sterowania poduszką powietrzną |
| Wyłączniki automatyczne | ||
| 28 | 25 lub 30 | 1997-1998:
Moduł drzwi kierowcy/pasażera (okno elektryczne, zamek drzwi) (30 A); 1999-2001: Moduł drzwi kierowcy/pasażera (okno zasilania, zamek drzwi) (25 A). |
| 29 | 25 lub 30 | 1997-1998:
Fotel elektryczny (30A); 1999-2001: Gniazdo zasilania; przekaźnik podgrzewanego siedzenia (25 A). |
| 30 | 20 | Silnik wycieraczki przedniej;
Przełącznik wycieraczki przedniej i spryskiwaczy. |
| Przekaźniki | ||
| R1 | Nieużywany | |
| R2 | Zapalniczka | |
| R3 | Klakson | |
| R4 | Odmgławiacz tylnej szyby |
