Jeep Cherokee XJ (1984-1996) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee XJ z lat: 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996. Jeep Cherokee XJ, produkowany w latach 1984-1996, to druga generacja popularnego modelu Cherokee. Jest to jedno z najbardziej ikonicznych i wpływowych SUV-ów w historii motoryzacji. […]

05/27/2023
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee XJ z lat: 1984, 1985, 1986, 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996.

Jeep Cherokee XJ, produkowany w latach 1984-1996, to druga generacja popularnego modelu Cherokee. Jest to jedno z najbardziej ikonicznych i wpływowych SUV-ów w historii motoryzacji. Cherokee XJ zrewolucjonizował rynek SUV-ów, wprowadzając nowe standardy w zakresie terenowych możliwości, wytrzymałości i komfortu.

Jednym z najważniejszych elementów Cherokee XJ jest jego konstrukcja. Po raz pierwszy w historii samochodów terenowych, Jeep zastosował konstrukcję unibody, czyli jednobryłową, zamiast tradycyjnej konstrukcji ramowej. Ta nowatorska konstrukcja pozwoliła na znaczne zmniejszenie wagi pojazdu, co przekładało się na lepszą wydajność paliwową, manewrowość i komfort jazdy na drodze.

Cherokee XJ oferował imponujące możliwości terenowe. Wyposażony w system napędu na cztery koła, prześwitem i blokadę mechanizmu różnicowego, radził sobie świetnie w trudnym terenie. Mocne i niezawodne silniki, w tym popularny 4.0 litrowy silnik benzynowy, zapewniały wystarczającą moc do pokonywania trudnych przeszkód i prowadzenia off-roadowych przygód.

Jako SUV kompaktowy, Cherokee XJ był również praktycznym pojazdem na co dzień. Posiadał przestronne wnętrze, które mogło pomieścić do pięciu pasażerów i oferowało dużo miejsca na nogi i głowę. Modularna konstrukcja wnętrza umożliwiała łatwe przestawianie i składanie tylnych siedzeń, zwiększając elastyczność przestrzeni bagażowej.

Zobacz także:  Jeep Wrangler JL (2022) - schematy bezpieczników i przekaźników

Cherokee XJ zdobył popularność dzięki swojemu niepowtarzalnemu wyglądowi. Charakteryzował się wyrazistym, kanciastym designem, który przetrwał próbę czasu i stał się jednym z rozpoznawalnych elementów marki Jeep. Mocne zderzaki, wysoka linia nadwozia i charakterystyczne reflektory zapewniały nie tylko unikalny wygląd, ale także ochronę podczas jazdy w trudnym terenie.

Wpływ Cherokee XJ na branżę motoryzacyjną był ogromny. Model ten otworzył drogę dla kolejnych generacji SUV-ów, które łączyły terenowe zdolności z codzienną użytecznością. Jego innowacyjna konstrukcja unibody i wyjątkowy charakter przyczyniły się do ugruntowania pozycji marki Jeep jako lidera w segmencie SUV-ów.

Podsumowując, Jeep Cherokee XJ to ikona w świecie SUV-ów i samochodów terenowych. Jego innowacyjna konstrukcja, niezawodność, terenowe możliwości i wyjątkowy wygląd sprawiły, że stał się jednym z najbardziej rozpoznawalnych i cenionych pojazdów w historii motoryzacji.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

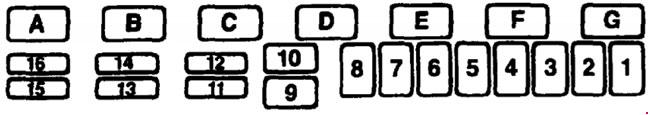

Skrzynka bezpieczników w komorze silnika

Zobacz także:  Jeep Wrangler YJ (1987-1995) - schematy bezpieczników i przekaźników
Jeep Cherokee XJ (1984-1996) - skrzynka bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 60 Wyjście generatora
2 30 Sterowanie silnikiem (ECU) – pompa paliwa, wtryskiwacze, cewka zapłonowa, czujniki tlenu, pole generatora, sterownik silnika Automatyczny sterownik skrzyni biegów (ATCU)
3 40 Blok bezpieczników
4 20 Lampy ostrzegawcze
5 40 Przełącznik reflektorów
6 50
60
Przełącznik zapłonu – sterownik silnika, przekaźnik pompy paliwa, cewka przekaźnika automatycznego wyłączania
7 40 Podgrzewana tylna szyba, elektromagnes rozrusznika
8 40 Silnik pompy ABS
9 60 Wyjście generatora
10 30 System ABS
11 15 Przełącznik zapłonu – lampy zapasowe, cewka przekaźnika klimatyzacji, selektor zmiany biegów, kontrola prędkości, Aux. Cewka przekaźnika wentylatora chłodzącego
12 10 Automatyczna skrzynia
13 15 Lampy pomocnicze – lampy przeciwmgielne, lampy podwieszane
14 20 Sterownik silnika
15 20 Pomoc. Wentylator chłodzący
16 10
20
Pobór po wyłączeniu zapłonu, pamięć radiowa/zegara, pobór po wyłączeniu zapłonu, dzięki uprzejmości kopuły (1994-95)
Przekaźnik
A Pomoc. Przekaźnik wentylatora chłodzącego
B Przekaźnik pompy paliwa
C Przekaźnik pompy ABS
D Przekaźnik klimatyzacji
E Przekaźnik automatycznego wyłączania
F Przekaźnik rozrusznika
G Przekaźnik systemu ABS

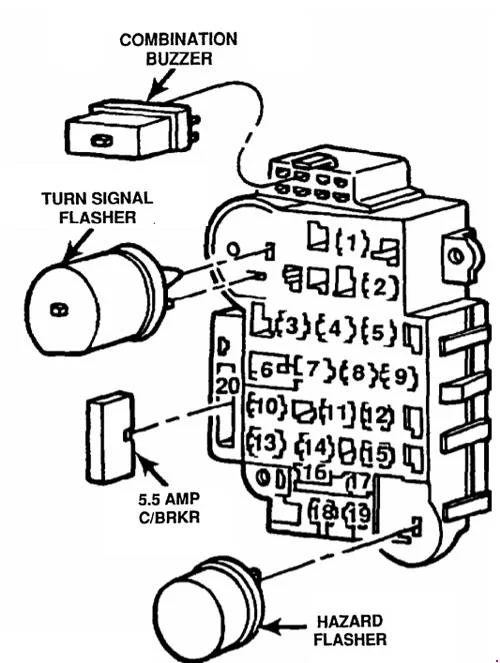

Skrzynka bezpieczników w schowku

Jeep Cherokee XJ (1984-1996) - schematy bezpieczników i przekaźników
Numer
Ampery [A]
Opis
1 25 Wycieraczka tylnej szyby, spryskiwacz
2 15 Radio,  Zapalniczka, Lampa Kopułkowa (od 1993)
3 10 Zegar, alarm bezpieczeństwa (Ign)
z 1993 roku:  nieużywany
4 15 Flash, aby przejść
5 25 Silnik dmuchawy
6 30 Zasilanie okna
7 2 Hamulce przeciwblokujące (ABS)
8 20 Włącznik migacza sygnału
9 10 Światło kopuły, oświetlenie sufitowe, oświetlenie schowka na rękawiczki, oświetlenie ładunku, pamięć radiowa, lusterka zasilania, złącze Teltak
10 Nieużywany
11 25 Moduł opóźnienia reflektorów, klaksony, alarm bezpieczeństwa
12 15 System ostrzegania o zagrożeniach, światła stopu
od 1993:  nieużywane
13 20 od 1993 r.:  Zamki do drzwi elektrycznych
7,5 od 1988:  Jednostka kontroli skrzyni biegów
14 10 Nieużywane
od 1993 r.:  Radio ETR, antena mocy
15 15 od 1993 roku:  Lampy tablicy rozdzielczej, zegar, radio/zegar i pamięć, przełącznik reflektorów, lampy postojowe
10 Światła postojowe, dzwonek ostrzegawczy reflektora/brzęczyk, ściemniacz oświetlenia tablicy rozdzielczej
16 30 Fotele elektryczne, holowanie przyczepy, zamki do drzwi elektrycznych
17 7,5 Wskaźniki klastra przyrządów, moduł opóźnienia reflektorów, moduł brzęczyka, konsola górna, ostrzeżenie o pasach bezpieczeństwa
18 25 Ogrzewane tylne okno
19 5 Lampy tablicy rozdzielczej, oświetlenie radiowe
20 5,5 Wycieraczka/spryskiwacz szyby przedniej
Zobacz także:  Jeep Renegade (2022) - schematy bezpieczników i przekaźników

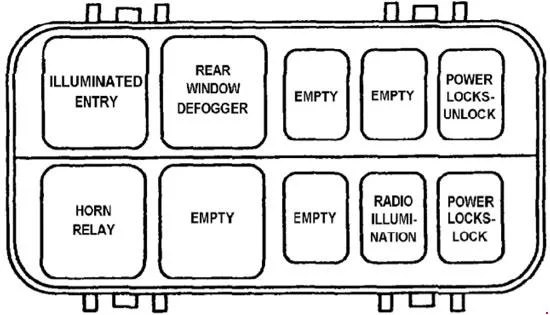

Skrzynka przekaźnikowa

Jeep Cherokee XJ (1984-1996) - schematy bezpieczników i przekaźników
Numer Przekaźnik
1 Podświetlany przekaźnik wejściowy (1993-1994);
Nie używany (1995)
2 Przekaźnik klaksonowy (1993-94)
Przekaźnik dwukierunkowy (1995)
3 Przekaźnik odmgławiacza tylnej szyby
4 Nieużywany
5 Nieużywany (1993-94)
Przekaźnik klaksonowy (1995)
6 Nieużywany
7 Nieużywany
8 Przekaźnik oświetlenia radiowego
9 Przekaźnik blokady drzwi zasilania (odblokowania)
10 Zasilanie zamka drzwi (zamka) Przekaźnik
