W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee KL z lat: 2016, 2017.
Jeep Cherokee KL to piąta generacja popularnego samochodu terenowego produkowanego przez amerykańską markę Jeep. Został wprowadzony na rynek w 2013 roku jako następca Jeepa Cherokee XJ. Cherokee KL przeszedł znaczną metamorfozę w porównaniu do swojego poprzednika, zarówno pod względem stylistycznym, jak i technicznym.
Pod względem designu, Jeep Cherokee KL przyjął nowoczesny i awangardowy wygląd, łączący cechy samochodu terenowego z elementami typowymi dla crossovera. Charakteryzuje go charakterystyczny przedni grill z siedmioma pionowymi szczelinami, agresywnie ukształtowane reflektory i muskularne nadkola. Wnętrze jest dobrze wykonane i oferuje przestronność i wygodę zarówno dla kierowcy, jak i pasażerów. Zastosowane materiały są wysokiej jakości, a wykończenie jest staranne.
Cherokee KL oferuje różne opcje napędowe, w tym przedni napęd lub napęd na cztery koła, w zależności od wersji i preferencji klienta. Dostępne są także różne silniki, w tym benzynowe i wysokoprężne, o różnych pojemnościach i mocach. Silniki te zapewniają zarówno mocne osiągi, jak i oszczędność paliwa. W zależności od wersji, Cherokee KL może być wyposażony w automatyczną skrzynię biegów lub manualną skrzynię biegów.
W terenie Cherokee KL sprawdza się bardzo dobrze dzięki systemowi napędu na cztery koła, który zapewnia doskonałą przyczepność i możliwość pokonywania trudnych warunków terenowych. Dodatkowo, wersje Trailhawk oferują jeszcze większe zdolności off-road, dzięki podwyższonemu zawieszeniu, blokadom mechanizmu różnicowego i specjalnym oponom terenowym.
Wnętrze Jeepa Cherokee KL jest przestronne i funkcjonalne, oferując komfortowe miejsce zarówno dla kierowcy, jak i pasażerów. Samochód może pomieścić pięć osób, a tylna kanapa może być składana w proporcji 60/40, co umożliwia zwiększenie przestrzeni bagażowej. Cherokee KL jest także dobrze wyposażony w systemy rozrywki i bezpieczeństwa, takie jak system multimedialny z dotykowym ekranem, nawigację, kamerę cofania, systemy bezpieczeństwa i wiele innych.
Podsumowując, Jeep Cherokee KL to wszechstronny samochód terenowy, który łączy wygodę i komfort jazdy na drodze z doskonałymi możliwościami w terenie. Dzięki swojemu nowoczesnemu designowi, mocnym silnikom, zaawansowanym systemom napędowym i bogatemu wyposażeniu, Cherokee KL jest popularnym wyborem dla osób poszukujących nie tylko samochodu do codziennej jazdy, ale także gotowego do pokonywania trudnych wyzwań terenowych.

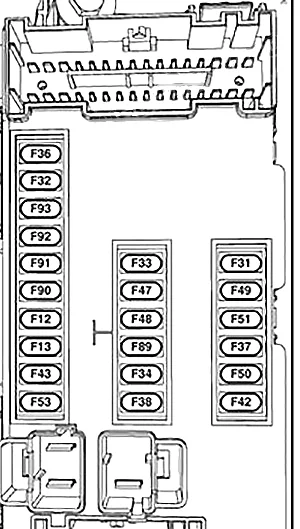

Schemat skrzynki bezpieczników wewnętrznych
Wewnętrzny panel bezpieczników znajduje się w przedziale pasażerskim na lewej bocznej tablicy rozdzielczej za schowkiem.
| Wgłębienie | Ampery [A] | Opis |
|---|---|---|
| F13 | 15 A niebieski | Światła mijania lewe |
| F32 | 10 A czerwony | Oświetlenie wewnętrzne |
| F36 | 10 A czerwony | Moduł antywłamaniowy/syrena — jeśli jest na wyposażeniu |
| F38 | 20 A żółty | Zablokuj wszystkie odblokowania |
| F43 | 20 A żółty | Przód pompy spryskiwacza |
| F48 | 25 A przeźroczysty | Tylne światło przeciwmgielne lewe/prawe — jeśli jest na wyposażeniu |
| F49 | 7,5 A Brązowy | Podparcie lędźwi |
| F50 | 7,5 A Brązowy | Bezprzewodowa podkładka ładująca — jeśli jest na wyposażeniu |
| F51 | 10 A czerwony | Przełącznik szyby kierowcy/lusterka elektryczne — zależnie od wyposażenia |
| F53 | 7,5 A Brązowy | Port UCI (USB i AUX) |
| F89 | 10 A czerwony | Zamki do drzwi — odblokowanie przez kierowcę |
| F91 | 7,5 A Brązowy | Lewe przednie światło przeciwmgielne (niska i wysoka linia) |
| F92 | 7,5 A Brązowy | Prawe przednie światło przeciwmgielne (wysoka linia) |
| F93 | 10 A czerwony | Światła mijania w prawo |

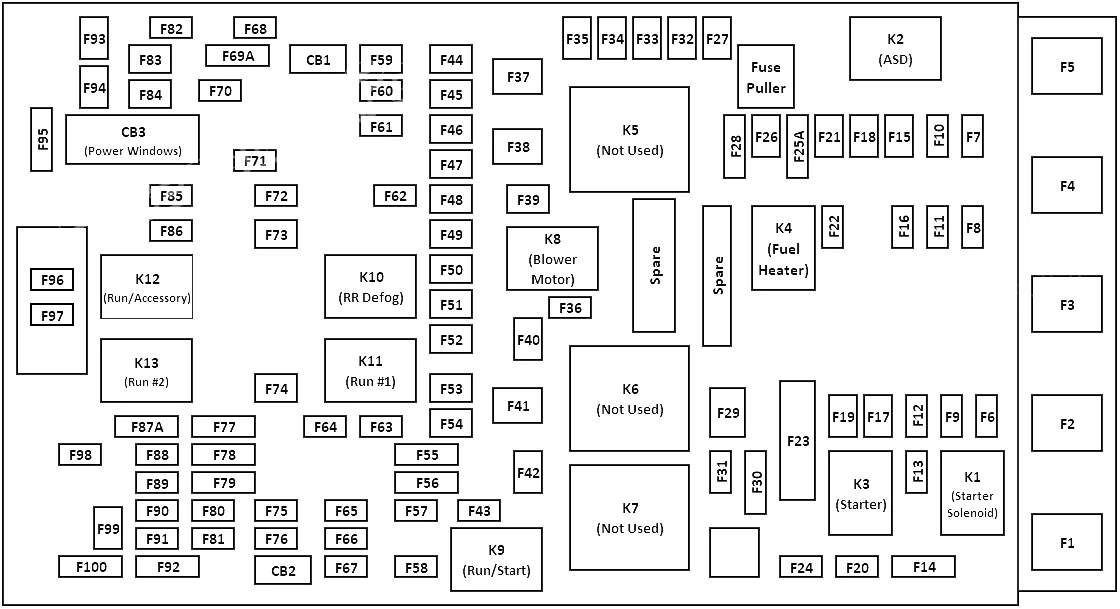

Skrzynka bezpieczników w komorze silnika
Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki.
Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie okładki.
| Wgłębienie | Bezpiecznik ostrza | Bezpiecznik kasetowy | Opis |
|---|---|---|---|
| F06 | – | – | Nieużywany |
| F07 | 15 A niebieski | – | Moduł sterujący układu napędowego — PCM (tylko olej napędowy) |
| F08 | 25 A przeźroczysty | – | Moduł sterujący silnika (ECM)/wtrysk paliwa |
| F09 | – | – | Nieużywany |
| F10 | 20 A żółty | – | Moduł transferu mocy (PTU) — jeśli jest na wyposażeniu |
| F11 | – | – | Nieużywany |
| F12 | 20 A żółty | – | Pompa próżniowa hamulców — jeśli jest na wyposażeniu |
| F13 | 10 A czerwony | – | Moduł sterujący silnika (ECM) |
| F14 | 10 A czerwony | Moduł sterujący układu napędowego (DTCM) / moduł odbioru mocy (PTU) / moduł układu hamulcowego (BSM) — jeśli jest na wyposażeniu/przełącznik pedału hamulca/przełącznik rezerwowy (tylko olej napędowy) | |
| F15 | – | – | Nieużywany |
| F 16 | 20 A żółty | – | Cewka zapłonowa (gaz) / czujnik silnika (Diesel) |
| F17 | – | – | Nieużywany |
| F18 | – | – | Nieużywany |
| F19 | – | 40 A zielony | Elektromagnes rozrusznika |
| F20 | 10 A czerwony | – | Sprzęgło sprężarki klimatyzacji |
| F21 | – | – | Nieużywany |
| F22 | 5 A Tan | – | Wentylator chłodnicy |
| F23 | 70 Amp Tan | – | Moduł kontrolera ciała (BCM) — zasilanie 2 |
| F23 | 50 A czerwony | — | Zasilanie modułu stabilności napięcia (VSM) nr 2 — jeśli jest wyposażony w opcję zatrzymania/uruchomienia silnika |
| F24 | 20 A żółty | – | Tylna wycieraczka — jeśli jest wyposażona w opcję Stop/Start silnika |
| F25B | 20 A żółty | – | Spryskiwacz przedniej szyby — jeśli jest wyposażony w opcję Stop/Start silnika |
| F26 | – | 30 Amp Różowy | Podgrzewacz paliwa — tylko olej napędowy |
| F27 | – | – | Nieużywany |
| F28 | 15 A niebieski | – | Moduł sterowania skrzynią biegów (TCM) |
| F29 | – | – | Nieużywany |
| F30 | 10 A czerwony | – | Moduł sterujący silnika (ECM)/(EPS)/(PCM) |
| F31 | – | – | Nieużywany |
| F32 | – | – | Nieużywany |
| F33 | – | – | Nieużywany |
| F34 | – | – | Nieużywany |
| F35 | – | – | Nieużywany |
| F36 | – | – | Nieużywany |
| F37 | – | – | Nieużywany |
| F38 | – | 60 A żółty | Świece żarowe (tylko olej napędowy) — jeśli są na wyposażeniu |
| F39 | – | 40 A zielony | Silnik dmuchawy HVAC |
| F40 | – | 20 A niebieski | Światło postojowe przyczepy holowniczej — jeśli jest na wyposażeniu |
| F40 | – | 30 Amp Różowy | Pompa spryskiwacza reflektorów — jeśli jest na wyposażeniu |
| F41 | 60 A żółty | – | Moduł sterownika nadwozia (BCM) — zasilanie 1 |
| F41 | 50 A czerwony | — | Moduł stabilności napięcia — zasilanie 1 — jeśli jest wyposażony w opcję zatrzymania/uruchomienia silnika |
| F42 | – | 30 Amp Różowy | Moduł hamulca elektrycznego do holowania przyczepy — jeśli jest na wyposażeniu |
| F43 | 20 A żółty | – | Silnik pompy paliwa |
| F44 | – | 30 Amp Różowy | Przyczepa holownicza / złącze 7-stykowe — jeśli jest na wyposażeniu |
| F45 | – | 30 Amp Różowy | Moduł drzwi pasażera (PDM) — jeśli jest na wyposażeniu |
| F46 | – | 25 A przeźroczysty | Szyberdach — jeśli jest na wyposażeniu |
| F48 | – | 30 Amp Różowy | Moduł drzwi kierowcy — jeśli jest na wyposażeniu |
| F49 | – | 30 Amp Różowy | Falownik (115 V A/C) — jeśli jest na wyposażeniu |
| F50 | – | 30 Amp Różowy | Elektryczna klapa podnoszona — jeśli jest na wyposażeniu |
| F51 | – | – | Nieużywany |
| F52 | – | 30 Amp Różowy | Wycieraczki przednie — jeśli są wyposażone w opcję Stop/Start silnika |
| F53 | – | 30 Amp Różowy | Moduł i zawory układu hamulcowego |
| F54 | – | 30 Amp Różowy | Zasilanie modułu sterującego nadwozia (BCM) 3 |
| F55 | 10 A czerwony | — | Czujniki martwego pola / kompas / kamera cofania / lampa bagażnika z ładowarką do latarki – jeśli są na wyposażeniu |
| F56 | 15 A niebieski | — | Moduł węzła zapłonowego (IGNM)/piasta KIN/RF/elektryczna blokada kolumny kierownicy (ESL) |
| F57 | 20 A żółty | – | Lewe światła holownicze przyczepy — jeśli są na wyposażeniu |
| F58 | 10 A czerwony | – | Moduł klasyfikacji pasażerów/VSM/ESC |
| F59 | – | 30 Amp Różowy | Moduł sterujący układu napędowego (DTCM), jeśli jest na wyposażeniu |
| F60 | 20 A żółty | – | Gniazdo zasilania — konsola środkowa |
| F61 | 20 A żółty | – | Prawe światła holownicze przyczepy — jeśli są na wyposażeniu |
| F62 | 20 A żółty | – | Odmrażacz przedniej szyby — jeśli jest na wyposażeniu |
| F63 | 20 A żółty | – | Przednie podgrzewane/wentylowane siedzenia — jeśli są w wyposażeniu |
| F64 | 20 A żółty | – | Podgrzewana kierownica — jeśli jest na wyposażeniu |
| F65 | 10 A czerwony | Czujnik temperatury w pojeździe/czujnik wilgotności/moduł systemu wspomagania kierowcy (DASM)/wspomaganie parkowania (PAM) — jeśli jest wyposażony w opcję Stop/Start | |
| F66 | 15 A niebieski | – | HVAC (ECC) / Klaster tablicy rozdzielczej (IPC) |
| F67 | 10 A czerwony | Czujnik temperatury w pojeździe/czujnik wilgotności/moduł systemu wspomagania kierowcy (DASM)/wspomaganie parkowania (PAM) — jeśli nie jest wyposażony w opcję Stop/Start | |
| F68 | – | – | Nieużywany |
| F69 | 10 A czerwony | — | Przełącznik modułu transferu mocy (TSBM) / aktywna przesłona grilla (AGS) — jeśli jest wyposażony w silnik gazowy |
| 69A | 10 A czerwony | — | Przełącznik modułu przenoszenia mocy (TSBM) — jeśli jest wyposażony w silnik wysokoprężny |
| F70 | 5 A Tan | — | Inteligentny czujnik akumulatora, jeśli jest wyposażony w opcję Stop/Start silnika |
| F71 | 20 A żółty | — | Reflektor HID w prawo, jeśli jest wyposażony w opcję Stop/Start silnika |
| F72 | 10 A czerwony | – | Podgrzewane lusterka — jeśli są na wyposażeniu |
| F73 | – | 20 A niebieski | Zapasowe holowanie przyczepy — jeśli jest na wyposażeniu |
| F74 | – | 30 Amp Różowy | Tylny odszraniacz |
| F75 | 20 A żółty | – | Zapalniczka — jeśli jest na wyposażeniu |
| F76 | 20 A żółty | – | Tylny moduł różnicowy (RDM) — jeśli jest na wyposażeniu |
| F77 | 10 A czerwony | – | Przełącznik zwalniania drzwi paliwa/pedału hamulca |
| F78 | 10 A czerwony | – | Port diagnostyczny / telewizja cyfrowa (tylko Japonia) |
| F79 | 10 A czerwony | — | Zintegrowany stos centralny (ICS) / HVAC / Moduł przełącznika Aux (ASBM) / Klaster tablicy rozdzielczej (IPC) |
| F80 | 20 A żółty | – | Radio / CD — jeśli jest na wyposażeniu |
| F81 | – | – | Nieużywany |
| F82 | – | – | Nieużywany |
| F83 | – | 20 A niebieski | Moduł sterownika silnika (gaz) |
| F84 | – | 30 Amp Różowy | Elektryczny hamulec postojowy (EPB) – lewy |
| F85 | – | – | Nieużywany |
| F86 | 20 A żółty | – | Klaksony — jeśli są wyposażone w opcję Stop/Start silnika |
| F87A | 20 A żółty | — | Reflektor HID lewy — jeśli jest wyposażony w opcję Stop/Start silnika |
| F88 | 15 A niebieski | — | Moduł łagodzenia kolizji (CMM) / lusterko elektrochromatyczne / moduł inteligentnej kamery — jeśli jest na wyposażeniu |
| F89 | 10 A czerwony | – | Poziomowanie reflektorów — jeśli jest na wyposażeniu |
| F90 | – | – | Nieużywany |
| F91 | 20 A żółty | – | Tylne gniazdo zasilania — jeśli jest na wyposażeniu — do wyboru przez klienta |
| F92 | – | – | Nieużywany |
| F93 | – | 40 A zielony | Moduł układu hamulcowego (BSM) – silnik pompy |
| F94 | – | 30 Amp Różowy | Elektryczny hamulec postojowy (EPB) – prawy |
| F95 | 10 A czerwony | Lusterko elektrochromatyczne/czujnik deszczu/szyberdach-jeśli jest na wyposażeniu/przełącznik szyby pasażera/konsola gniazda zasilania/telewizja cyfrowa (tylko Japonia) | |
| F96 | 10 A czerwony | – | Kontroler bezpieczeństwa pasażerów (ORC) / (poduszka powietrzna) |
| F97 | 10 A czerwony | – | Kontroler bezpieczeństwa pasażerów (ORC) / (poduszka powietrzna) |
| F98 | 25 A przeźroczysty | – | Wzmacniacz audio — jeśli jest na wyposażeniu |
| F99 | – | – | Nieużywany |
| F100 | – | – | Nieużywany |
| CB1 | Fotel elektryczny (kierowca) | ||
| CB2 | Fotel elektryczny (pasażer) | ||
| CB3 | Zasilanie okna |
