Jeep Wrangler JL (2022) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Wrangler JL z lat: 2022. Jeep Wrangler JL to czwarta generacja kultowego samochodu terenowego, wprowadzona na rynek w 2018 roku. Jest bezpośrednim następcą modelu Wrangler JK i przynosi szereg ulepszeń i nowości, które podtrzymują jego legendarną pozycję w świecie off-roadu. Zewnętrznie, Jeep […]

06/16/2023
Czas czytania: 6 minut
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Wrangler JL z lat: 2022.

Jeep Wrangler JL to czwarta generacja kultowego samochodu terenowego, wprowadzona na rynek w 2018 roku. Jest bezpośrednim następcą modelu Wrangler JK i przynosi szereg ulepszeń i nowości, które podtrzymują jego legendarną pozycję w świecie off-roadu.

Zewnętrznie, Jeep Wrangler JL wzbogacił się o nowoczesne linie, zachowując jednocześnie charakterystyczne cechy poprzedników. Wyraziste reflektory LED, siedmiokratkowa atrapa chłodnicy oraz widoczne nadkola nadają mu charakterystyczny wygląd, który odróżnia go od innych pojazdów na drodze. Dostępny jest w wersji dwudrzwiowej (Wrangler) oraz czterodrzwiowej (Wrangler Unlimited), zwiększając przestrzeń pasażerską i ładunkową dla użytkowników.

Wnętrze Jeepa Wrangler JL otrzymało nowoczesne i komfortowe wykończenie, zastosowanie wytrzymałych materiałów oraz nowoczesnych technologii. Przestronne kabiny oferują wygodne fotele, intuicyjnie rozmieszczone elementy kontrolne i opcjonalne systemy multimedialne i nawigacyjne, które poprawiają komfort jazdy i dostępność funkcji.

Pod względem terenowych możliwości, Jeep Wrangler JL nie zawodzi. Wyposażony w napęd na cztery koła, wysoką prześwitowość, blokady mechanizmu różnicowego i systemy kontroli trakcji, jest gotowy do pokonywania trudnych przeszkód terenowych. Dostępne są różne wersje napędu, w tym wersja Rubicon, która oferuje najbardziej zaawansowane funkcje terenowe, takie jak wyższy prześwit, specjalne osie, blokady mechanizmu różnicowego i ochronę podwozia.

Jeep Wrangler JL oferuje różne jednostki napędowe, w tym benzynowe i wysokoprężne silniki. Jeden z najpopularniejszych silników to 3.6-litrowy V6 Pentastar, który zapewnia odpowiednią moc i elastyczność. Wersje Rubicon wyposażone są również w mocniejszy silnik 2.0-litrowy czterocylindrowy z turbodoładowaniem eTorque. Oba silniki są dobrze dostosowane do jazdy terenowej i codziennej eksploatacji.

Jeep Wrangler JL przynosi również ulepszenia pod względem aerodynamiki, efektywności paliwowej i bezpieczeństwa. Nowe konstrukcje ramy i nadwozia, zastosowanie lekkich materiałów i zwiększonej sztywności torsyjnej przyczyniają się do lepszych osiągów i komfortu jazdy. Systemy bezpieczeństwa i asysty kierowcy, takie jak system monitorowania martwego pola, system ostrzegania przed kolizją z automatycznym hamowaniem i adaptacyjny tempomat, dodatkowo podnoszą poziom bezpieczeństwa i ochrony.

Podsumowując, Jeep Wrangler JL to udane połączenie tradycji i nowoczesności. Zawiera w sobie charakterystyczne cechy, które uczyniły Wranglera jednym z najbardziej rozpoznawalnych samochodów terenowych na świecie, jednocześnie wprowadzając nowoczesne technologie, komfortowe wnętrze i ulepszenia terenowe, które sprostają oczekiwaniom nowoczesnych kierowców. To nadal ikona terenowa, gotowa do podjęcia wyzwań zarówno na drogach jak i poza nimi.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Jeep Compass (2022) - schematy bezpieczników i przekaźników



Centrum dystrybucji energii (PDC)

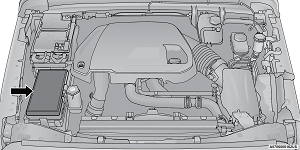

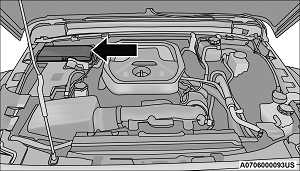

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki. Górna pokrywa PDC jest oznaczona etykietą z lokalizacją, funkcją i rozmiarem każdego nadającego się do serwisowania bezpiecznika/przekaźnika.

OSTROŻNOŚĆ:

Podczas instalowania pokrywy centrum dystrybucji zasilania ważne jest, aby upewnić się, że pokrywa jest prawidłowo umieszczona i całkowicie zatrzaśnięta. Niezastosowanie się do tego może spowodować, że woda dostanie się do centrum dystrybucji energii i może spowodować awarię systemu elektrycznego.

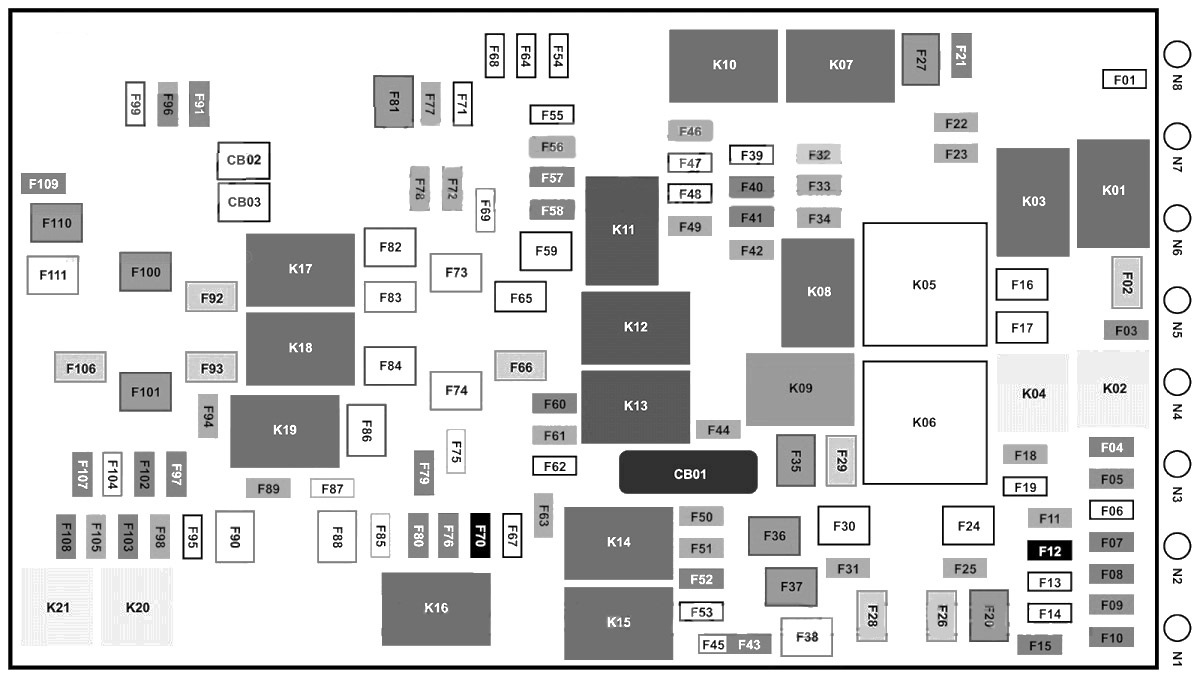

Jeep Wrangler JL (2022) - schematy bezpieczników i przekaźników

Jeep Wrangler JL (2022) - schematy bezpieczników i przekaźników

Jeep Wrangler JL (2022) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mikrobezpiecznik Opis
* Jeśli jest na wyposażeniu
F01 Zapasowy
F02 40 A zielony Rozrusznik
F03 5 A Tan Inteligentny czujnik akumulatora (IBS)
F04 20 A żółty Pompa paliwa MTR/FPCM
25 A Wyczyść Paliwo Pmp (6.4) *
F05 5 A Tan Bramka bezpieczeństwa
F06 Zapasowy
F07 15 A niebieski Niskotemperaturowa pompa chłodzenia chłodnicy (LTR)*
F08 15 A niebieski Moduł sterowania trans TCM-8HP CYGNUS
F09 Zapasowy
F10 15 A niebieski Kluczowy węzeł zapłonu (KIN);Koncentrator częstotliwości radiowych (koncentrator RF);

Elektryczna blokada kolumny kierownicy (ESCL).

F11 10 A czerwony Port UCI (USB i AUX)
F12 25 A Wyczyść Wzmacniacz HIFI
F13 Zapasowy
F14 Zapasowy
F15 15 A niebieski klaster tablicy rozdzielczej (IPC);

Zestaw przełączników elektrycznych o dużej wytrzymałości (SWITCH BANK-HD ELEC)

F 16 Zapasowy
F17 Zapasowy
F18 10 A czerwony Sprzęgło klimatyzacji (AC CLUTCH)
F19 Zapasowy
F20 30 Amp Różowy Centralny sterownik nadwozia (CBC) 1-ŚWIATŁA WEWNĘTRZNE
F21 20 A żółty TYLNA WYCIERACZKA
F22 10 A czerwony moduł sterujący silnika (ECM);

moduł sterowania zespołem napędowym (PCM);

Jednostka generatora silnika (MGU) OBUDŹ SIĘ;

Power Pack Unit (PPU) OBUDŹ SIĘ.

F23 10 A czerwony moduł sterowania zespołem napędowym (PCM);Moduł sterujący silnika (ECM).
F24 Zapasowy
F25 10 A czerwony Przesunięcie modułu za pomocą przewodu (MOD_SBW)
F26 40 A zielony Centralny sterownik nadwozia (CBC) 2 ŚWIATŁA ZEWNĘTRZNE #1
F27 30 Amp Różowy Wycieraczki przednie
F28 40 A zielony Centralny sterownik nadwozia (CBC) 3-POWER LOCKS
F29 40 A zielony Centralny sterownik nadwozia (CBC) 4 ŚWIATŁA ZEWNĘTRZNE #2
F30 Zapasowy
F31 10 A czerwony PORT DIAGNOSTYCZNY
F32 10 A czerwony Ogrzewanie Wentylacja Klimatyzacja Mod (HVAC CTRL MOD);

Blokada kolumny kierownicy (SCL);

Moduł Klasyfikacji Pasażerów (OCM);

Moduł wykrywania obecności kierowcy (DPDM).

F33 10 A czerwony System ParkTronics (PTS);Moduł kamery na podczerwień (IRCM);

Lampki wyłączania poduszek powietrznych (AIRBAG DISABLE LMPS).

F34 10 A czerwony elektroniczna kontrola stabilności (ESC);elektryczne hydrauliczne wspomaganie kierownicy (EHPS);

Moduł sterowania Smart Bar (SBCM) OBUDŹ.

F35 30 Amp Różowy Pompa HAMULCOWA*
F36 30 Amp Różowy PRZYCZEPA HOLOWNICZA ELEC BRK MOD*
F37 30 Amp Różowy PRZYCZEPA HOLOWNICZA CONN 7W*
F38 20 A niebieski Moduł sterujący silnika (ECM)
F39 15 A niebieski Pompa płynu chłodzącego MGU (3.6)*
F40 15 A niebieski moduł sterowania układem napędowym (DTCM);Blokada osi (AXLE LOC) FT_RR.
F41 15 A niebieski klaster instrumentów (IC);

Security GateWay (SGW) OBUDŹ SIĘ.

F42 10 A czerwony Zasilanie przekaźnika sterującego zasilaniem (elektryczne zatrzymanie/uruchomienie)*
F43 20 A żółty WYJŚCIE PWR (ŁADUNEK) BATT
F44 10 A czerwony Kamera na podczerwień (IRCAM) GRZEJNIKI
F45 20 A żółty WYLOT PWR (ŁADUNEK) IGN
F46 10 A czerwony AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 Zapasowy
F48 Zapasowy
F49 10 A czerwony Kontroler unieruchamiania pasażerów (ORC)
F50 10 A czerwony AKC HD*
F51 10 A czerwony Telewizja cyfrowa (DSRC);

USB;

wewnętrzne lusterko wsteczne (ISRVM);

Moduł Kompasu (CSGM).

F52 20 A żółty Cygaro LTR
F53 Zapasowy
F54 Zapasowy
F55 10 A czerwony Centralny Moduł Przetwarzania Wizji (CVPM)
F56 10 A czerwony SAMOCHODOWY CZUJNIK TEMPERATURY/PTC ZASILANIE CEWKĄ HTR
F57 20 A żółty Podgrzewany fotel kierowcy
F58 20 A żółty Podgrzewane siedzenie
F59 Zapasowy
F60 15 A niebieski Moduł komfortowej kierownicy (CSWM) (HTD STR WHEEL)
F61 10 A czerwony Lewy czujnik martwego pola (LBSS);Prawy czujnik martwego pola (RBSS).
F62 Zapasowy
10 A czerwony Sole wydechowe *
F63 10 A czerwony Kontroler unieruchamiania pasażerów (ORC)
F64 Zapasowy
F65 Zapasowy
F66 40 A zielony DMUCHAWA HVAC MTR Przód
F67 Zapasowy
F68 Zapasowy
F69 5 A Tan Zespół prądotwórczy MGU Generator rozrusznika pasowego (BSG)*
F70 25 A Wyczyść INJ/IGN CEWKA (GAZ)/GLO WTYCZKA MOD (DSL)
F71 Zapasowy
F72 10 A czerwony Pakiet HD ELEC ACC*
F73 20 A niebieski PWR TOP LT
F74 20 A niebieski PWR TOP RT
F75 10 A czerwony Moduł zasilacza — moduł sterowania pakietem akumulatorów i pomocniczy moduł zasilania (PPU-BPCM i APM) Generator rozrusznika taśmy (BSG)*
F76 20 A żółty ECM (gaz)/PCM (DSL)
F77 10 A czerwony PODGRZEWANE LUSTRA
F78 10 A czerwony MOD/SYRENA/CZUJNIKI WŁAMANIA
F79 20 A żółty Inteligentny pasek CTRL MOD
F80 15 A niebieski Moduł sterujący układu napędowego (PCM) / SOL 1,2 BLOCK SHIFT
10 A czerwony Zawór blokujący parę (BSG)
F81 30 Amp Różowy Odszranianie z tyłu (podświetlenie elektryczne *
F82 30 Amp Różowy PALIWO HTR*
F83 60 A żółty ŚWIECA ŻAROWA*
F84 30 Amp Różowy JEDNOSTKA REGULATORA HTR mocznika*
F85 10 A czerwony CZUJNIK PM*
F86 30 Amp Różowy PMP HAMULCOWY 2*
F87 10 A czerwony ZASILANIE/PŁUKANIE PMP*
F88 20 A niebieski CZUJNIK NOx #1/ #2*
F89 10 A czerwony moduł sterujący kolumny kierownicy (SCCM);tempomat (CRUISE CTL);

Telewizja cyfrowa (DTV);

EVIC;

Lampka wyłączania poduszki powietrznej.

F90 20 A niebieski PARK HOLOWNICZY PRZYCZEPY LMP*
F91 20 A żółty KLAKSON
F92 40 A zielony ACCY HD #2*
F93 40 A zielony AKTYWNOŚĆ HD #1*
F94 Zapasowy
F95 Zapasowy
F96 10 A czerwony LUSTERKO PWR SW
F97 20 A żółty RADIO/TBM
F98 10 A czerwony SW BANK-HD ELEK/OFF ROAD
F99 Zapasowy
F100 30 Amp Różowy ESC-ECU I ZAWORY
F101 30 Amp Różowy Moduł sterowania układem napędowym (DTCM)
F102 15 A niebieski PODWÓJNY PORT USB
F103 15 A niebieski ACCY HD #3*
F104 15 A niebieski POMPA CHŁODZĄCA PPU*
F105 10 A czerwony Zintegrowany stos centralny (ICS);Ogrzewanie Wentylacja Klimatyzacja (HVAC).
F106 50 A czerwony ESC-POMPA MTR
F107 20 A żółty ZATRZYMANIE/SKRĘT PRZYCZEPY LT*
F108 15 A niebieski ACCY HD #4*
F109 20 A żółty ZATRZYMANIE/SKRĘCENIE PRZYCZEPY RT*
F110 30 Amp Różowy INWERTER MOCY
F111 20 A niebieski ZACZEP HOLOWNICZY PRZYCZEPY*
