W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee KL z lat: 2015.

Jeep Cherokee KL to piąta generacja popularnego samochodu terenowego produkowanego przez amerykańską markę Jeep. Model ten został wprowadzony na rynek w 2013 roku i zastąpił poprzednią generację Jeepa Cherokee, znaną jako Jeep Liberty.

Jeep Cherokee KL wyróżnia się nowoczesnym i odważnym wyglądem, łączącym elementy terenowych SUV-ów z dynamicznymi akcentami. Charakterystyczne dla tego modelu są agresywnie wyglądające reflektory LED oraz charakterystyczny, siedmiotniowy wlot powietrza w przedniej części nadwozia. Linie nadwozia są zarysowane i muskularne, podkreślając przygotowanie samochodu do pokonywania trudnych terenów.

Wnętrze Jeepa Cherokee KL oferuje przestronną i komfortową kabinę, zaprojektowaną z myślą o wygodzie kierowcy i pasażerów. Materiały użyte we wnętrzu są wysokiej jakości, a wykończenie jest starannie wykonane. Cockpit jest ergonomiczny i intuicyjny w obsłudze, a dostępne systemy multimedialne i informacyjne zapewniają wygodę i rozrywkę podczas jazdy.

Jeep Cherokee KL jest dostępny z różnymi jednostkami napędowymi. Opcje obejmują benzynowe i wysokoprężne silniki, które zapewniają zarówno mocne osiągi na drodze, jak i odpowiednie możliwości terenowe. Wybór skrzyń biegów obejmuje zarówno manualne, jak i automatyczne skrzynie biegów, w zależności od preferencji kierowcy.

Wydajność Jeepa Cherokee KL jest zazwyczaj doceniana w terenie, gdzie może pokazać swoje zdolności off-road. Wyposażony w system napędu na cztery koła Drive Active I lub Drive Active II, samochód oferuje doskonałą trakcję i stabilność na różnorodnych nawierzchniach. Dodatkowo, Jeep Cherokee KL może być wyposażony w zaawansowane systemy kontroli trakcji i stabilności, które zapewniają dodatkowe wsparcie podczas jazdy w trudnych warunkach.

Jeep Cherokee KL wyposażony jest również w wiele zaawansowanych funkcji bezpieczeństwa i asystentów kierowcy. Systemy te obejmują m.in. adaptacyjny tempomat, asystenta utrzymywania pasa ruchu, monitorowanie martwego pola oraz systemy awaryjnego hamowania. Dzięki temu kierowca może czuć się pewnie i bezpiecznie na drodze.

Podsumowując, Jeep Cherokee KL to wszechstronny samochód terenowy, który łączy wygodę i komfort jazdy na drodze z imponującymi zdolnościami terenowymi. Dzięki swojemu charakterystycznemu wyglądowi, solidnej konstrukcji i zaawansowanym funkcjom, Jeep Cherokee KL zyskał popularność wśród miłośników off-roadu i osób poszukujących niezawodnego i wszechstronnego SUV-a.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Schemat skrzynki bezpieczników wewnętrznych

Zobacz także:  Jeep Cherokee KL (2018) - schematy bezpieczników i przekaźników

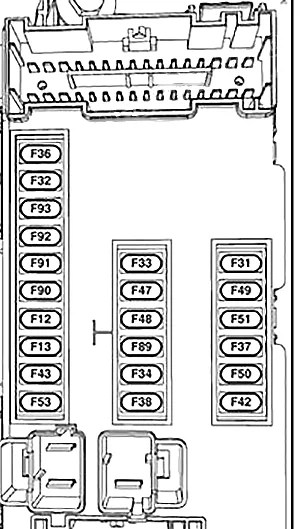

Wewnętrzny panel bezpieczników znajduje się w przedziale pasażerskim na lewej bocznej tablicy rozdzielczej za schowkiem.

Jeep Cherokee KL (2015) - schematy bezpieczników i przekaźników

Wgłębienie Ampery [A] Opis
F13 15 A niebieski Światła mijania lewe
F32 10 A czerwony Oświetlenie wewnętrzne
F36 10 A czerwony Moduł antywłamaniowy/syrena — jeśli jest na wyposażeniu
F38 20 A żółty Blokowanie i odblokowanie
F43 20 A żółty Pompy spryskiwacza przedniej szyby
F48 25 A przeźroczysty Tylne światło przeciwmgielne lewe/prawe — jeśli jest na wyposażeniu
F49 7,5 A Brązowy Podparcie lędźwi
F50 7,5 A Brązowy Bezprzewodowa podkładka ładująca — jeśli jest na wyposażeniu
F51 10 A czerwony Przełącznik szyby kierowcy/lusterka elektryczne — zależnie od wyposażenia
F53 7,5 A Brązowy Port UCI (USB i AUX)
F89 10 A czerwony Zamki do drzwi — odblokowanie przez kierowcę
F91 7,5 A Brązowy Lewe przednie światło przeciwmgielne (niska i wysoka linia)
F92 7,5 A Brązowy Prawe przednie światło przeciwmgielne (wysoka linia)
F93 10 A czerwony Światła mijania w prawo

Skrzynka bezpieczników w komorze silnika

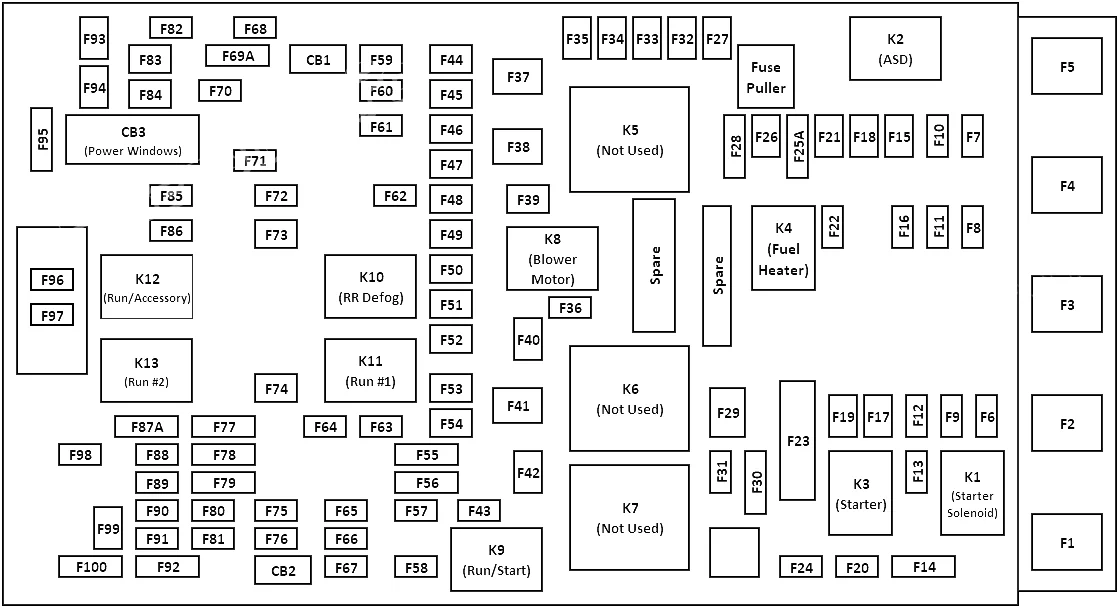

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki.
Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie okładki.

Jeep Cherokee KL (2015) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik ostrza Bezpiecznik kasetowy Opis
F06 Nieużywany
F07 15 A niebieski Moduł sterujący układu napędowego -PCM
F08 25 A przeźroczysty Moduł sterujący silnika (ECM)
F09 Nieużywany
F10 20 A żółty Moduł transferu mocy (PTU) — jeśli jest na wyposażeniu
F11 Nieużywany
F12 20 A żółty Pompa próżniowa hamulców — jeśli jest na wyposażeniu
F13 10 A czerwony Moduł sterujący silnika (ECM)
F14 10 A czerwony Moduł sterujący układu napędowego (DTCM) / Jednostka odbioru mocy (PTU) / Moduł układu hamulcowego (BSM) — zależnie od wyposażenia
F15 Nieużywany
F 16 20 A żółty Układ napędowy
F17 Nieużywany
F18 Nieużywany
F19 40 A zielony Elektromagnes rozrusznika
F20 10 A czerwony Sprzęgło sprężarki klimatyzacji
F21 Nieużywany
F22 5 A Tan Wentylator chłodnicy
F23 70 Amp Tan Moduł sterownika nadwozia (BCM) — zasilanie 2
F23 50 A czerwony Zasilanie modułu stabilności napięcia (VSM) nr 2 — jeśli jest wyposażony w opcję zatrzymania/uruchomienia silnika
F24 20 A żółty Tylna wycieraczka — jeśli jest wyposażona w opcję Stop/Start silnika
F25B 20 A żółty Spryskiwacz przednia — jeśli jest wyposażony w opcję Stop/Start silnika
F26 30 Amp Różowy Podgrzewacz paliwa — tylko olej napędowy
F27 Nieużywany
F28 15 A niebieski Moduł sterowania skrzynią biegów (TCM)
F29 Nieużywany
F30 10 A czerwony Moduł sterujący silnika (ECM)/(EPS)/(PCM)
F31 Nieużywany
F32 Nieużywany
F33 Nieużywany
F34 Nieużywany
F35 Nieużywany
F36 Nieużywany
F37 Nieużywany
F38 Nieużywany
F38 60 A żółty Świece żarowe (tylko olej napędowy) — jeśli są na wyposażeniu
F39 40 A zielony Silnik dmuchawy HVAC
F40 20 A niebieski Światło postojowe przyczepy holowniczej — jeśli jest na wyposażeniu
F40 30 Amp Różowy Pompa spryskiwacza reflektorów — jeśli jest na wyposażeniu
F41 60 A żółty Moduł sterownika nadwozia (BCM) — zasilanie 1
F41 50 A czerwony Moduł stabilności napięcia — zasilanie 1 — jeśli jest wyposażony w opcję zatrzymania/uruchomienia silnika
F42 30 Amp Różowy Moduł hamulca elektrycznego holowania przyczepy
F43 20 A żółty Silnik pompy paliwa
F44 30 Amp Różowy Przyczepa holownicza / złącze 7-stykowe — jeśli jest na wyposażeniu
F45 30 Amp Różowy Moduł drzwi pasażera (PDM) — jeśli jest na wyposażeniu
F46 25 A przeźroczysty Szyberdach / rozsuwany — jeśli jest na wyposażeniu
F47 30 Amp Różowy Moduł sterujący układu napędowego (DTCM)
F48 30 Amp Różowy Moduł drzwi kierowcy — jeśli jest na wyposażeniu
F49 30 Amp Różowy Falownik (115 V A/C) — jeśli jest na wyposażeniu
F50 30 Amp Różowy Elektryczna klapa podnoszona — jeśli jest na wyposażeniu
F51 Nieużywany
F52 30 Amp Różowy Wycieraczki przednie — jeśli są wyposażone w opcję Stop/Start silnika
F53 30 Amp Różowy Moduł i zawory układu hamulcowego
F54 30 Amp Różowy Zasilanie modułu sterującego nadwozia (BCM) 3
F55 10 A czerwony Czujniki martwego pola / kompas / kamera cofania / lampa bagażnika z ładowarką do latarki – jeśli są na wyposażeniu
F56 15 A niebieski Moduł węzła zapłonowego (IGNM)/piasta KIN/RF/elektryczna blokada kolumny kierownicy (ESL)
F57 20 A żółty Lewe światła holownicze przyczepy — jeśli są na wyposażeniu
F58 10 A czerwony Moduł klasyfikacji pasażerów
F59 30 Amp Różowy Moduł sterujący układu napędowego (DTCM), jeśli jest na wyposażeniu
F60 20 A żółty Gniazdo zasilania — konsola środkowa
F61 20 A żółty Prawe światła holownicze przyczepy – jeśli są na wyposażeniu
F62 20 A żółty Odmrażacz przedniej szyby — jeśli jest na wyposażeniu
F63 20 A żółty Podgrzewane fotele przednie — jeśli są na wyposażeniu
F64 20 A żółty Podgrzewana kierownica — jeśli jest na wyposażeniu
F65 10 A czerwony Czujnik temperatury w samochodzie/czujnik wilgotności/moduł systemu wspomagania kierowcy (DASM)/wspomaganie parkowania (PAM) — jeśli jest wyposażony w opcję Stop/Start
F66 15 A niebieski HVAC (ECC) / Klaster tablicy rozdzielczej (IPC)
F67 10 A czerwony Czujnik temperatury/czujnik wilgotności/moduł systemu wspomagania kierowcy (DASM)/wspomaganie parkowania (PAM) — jeśli nie jest wyposażony w opcję Stop/Start
F68 Nieużywany
F69 10 A czerwony Przełącznik modułu transferu zasilania (TSBM) / aktywna przesłona grilla (AGS) — jeśli jest na wyposażeniu
F70 5 A Tan Inteligentny czujnik akumulatora, jeśli jest wyposażony w opcję Stop/Start silnika
F71 20 A żółty Reflektor HID w prawo, jeśli jest wyposażony w opcję Stop/Start silnika
F72 10 A czerwony Podgrzewane lusterka — jeśli są na wyposażeniu
F73 20 A niebieski Zapasowe holowanie przyczepy — jeśli jest na wyposażeniu
F74 30 Amp Różowy Tylny odszraniacz
F75 20 A żółty Zapalniczka
F76 20 A żółty Tylny moduł różnicowy (RDM) — jeśli jest na wyposażeniu
F77 10 A czerwony Przełącznik zwalniania drzwi paliwa/pedału hamulca
F78 10 A czerwony Port diagnostyczny
F79 10 A czerwony Zintegrowany stos centralny (ICS) / HVAC / Moduł przełącznika Aux (ASBM) / Klaster tablicy rozdzielczej (IPC)
F80 20 A żółty Radio / CD — jeśli jest na wyposażeniu
F81 Nieużywany
F82 Nieużywany
F83 20 A niebieski Moduł sterownika silnika (gaz)
F84 30 Amp Różowy Elektryczny hamulec postojowy (EPB) – lewy
F85 Nieużywany
F86 20 A żółty Klaksony — jeśli są wyposażone w opcję Stop/Start silnika
F87A 20 A żółty Reflektor HID lewy — jeśli jest wyposażony w opcję Stop/Start silnika
F88 15 A niebieski Moduł łagodzenia kolizji (CMM) / lusterko elektrochromatyczne / moduł inteligentnej kamery — jeśli jest na wyposażeniu
F89 10 A czerwony Poziomowanie reflektorów — jeśli jest na wyposażeniu
F90 Nieużywany
F91 20 A żółty Gniazdo zasilania z tyłu
F92 Nieużywany
F93 40 A zielony Moduł układu hamulcowego (BSM) — silnik pompy
F94 30 Amp Różowy Elektryczny hamulec postojowy (EPB) – prawy
F95 10 A czerwony Lusterko elektrochromatyczne / czujnik deszczu / szyberdach – jeśli jest na wyposażeniu / przełącznik okna pasażera / konsola gniazdka elektrycznego
F96 10 A czerwony Kontroler bezpieczeństwa pasażerów (ORC) / (poduszka powietrzna)
F97 10 A czerwony Kontroler bezpieczeństwa pasażerów (ORC) / (poduszka powietrzna)
F98 25 A przeźroczysty Wzmacniacz audio — jeśli jest na wyposażeniu
F99 Nieużywany
F100 Nieużywany
CB1 Fotel elektryczny (kierowca)
CB2 Fotel elektryczny (pasażer)
CB3 Zasilanie okien
