W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Cherokee KL z lat: 2014.
Jeep Cherokee KL to piąta generacja popularnego samochodu terenowego produkowanego przez amerykańską markę Jeep. Model ten został wprowadzony w 2013 roku i zastąpił poprzednią generację Jeep Cherokee, znaną jako Jeep Liberty.
Jeep Cherokee KL charakteryzuje się nowoczesnym i awangardowym designem, który łączy elementy terenowego charakteru z nowoczesnymi detalami. Charakterystycznym elementem zewnętrznym jest wyraźnie zarysowana sylwetka, wyraziste linie i charakterystyczny przedni grill z siedmioma pionowymi otworami, co stanowi rozpoznawalny znak marki Jeep. Model ten oferuje również różne wersje wyposażenia, które wpływają na wygląd zewnętrzny, w tym wersje z bardziej agresywnymi akcentami i większym prześwitem, takie jak wersja Trailhawk.
Wnętrze Jeep Cherokee KL jest przestronne i dobrze zaprojektowane, oferując wysoką jakość materiałów i wykończenia. Konsola środkowa jest czytelna i intuicyjna, a ergonomiczne rozmieszczenie elementów zapewnia wygodę i łatwość obsługi. Przestronność jest jednym z atutów tego modelu, zarówno dla pasażerów na przednich i tylnych siedzeniach, jak i dla przewożenia bagażu.
Jeep Cherokee KL dostępny jest z różnymi opcjami napędu, w tym wersjami z napędem na przednią oś lub napędem na cztery koła. Napęd na cztery koła może być wyposażony w zaawansowany system Jeep Active Drive I lub bardziej zaawansowany system Jeep Active Drive II, który oferuje dodatkowe możliwości off-roadowe, w tym blokadę mechanizmu różnicowego. Model Trailhawk został zaprojektowany specjalnie dla entuzjastów terenowych przejażdżek, oferując bardziej zaawansowane funkcje terenowe, takie jak zwiększony prześwit, wzmocnione zderzaki, sprzęgło odcinające napęd i system Selec-Terrain.
Jeep Cherokee KL oferuje różne opcje silnikowe, w zależności od rynku i wersji wyposażenia. W zależności od modelu, dostępne mogą być benzynowe (benzynowe) i turbodieselowe jednostki napędowe. Silniki te są dostępne w różnych konfiguracjach mocy i momentu obrotowego, zapewniając zarówno oszczędność paliwa, jak i odpowiednie osiągi.
W kwestii wyposażenia i technologii, Jeep Cherokee KL może oferować wiele funkcji, w tym system multimedialny z ekranem dotykowym, nawigację satelitarną, system audio premium, systemy bezpieczeństwa i asysty kierowcy, takie jak adaptacyjny tempomat, system monitorowania martwego pola, system ostrzegania przed kolizją i wiele innych.
Podsumowując, Jeep Cherokee KL to samochód terenowy, który łączy wygodę i komfort jazdy na drodze z możliwościami terenowymi, za które marka Jeep jest znana. Z bogatym wyposażeniem, różnymi opcjami napędu i silnikami oraz nowoczesnym designem, Jeep Cherokee KL stanowi atrakcyjną opcję dla osób poszukujących wszechstronnego i solidnego samochodu terenowego.

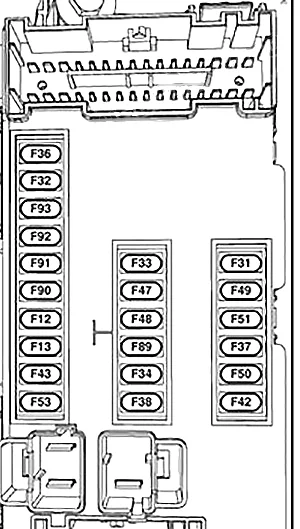

Schemat skrzynki bezpieczników wewnętrznych
Wewnętrzny panel bezpieczników znajduje się w przedziale pasażerskim na lewej bocznej tablicy rozdzielczej za schowkiem.
| Wgłębienie | Ampery [A] | Opis |
|---|---|---|
| F13 | 15 A niebieski | Światła mijania lewe |
| F32 | 10 A czerwony | Oświetlenie wewnętrzne |
| F36 | 10 A czerwony | Moduł antywłamaniowy/syrena — jeśli jest na wyposażeniu |
| F38 | 20 A żółty | Zablokuj wszystkie odblokowania |
| F43 | 20 A żółty | Przód pompy spryskiwacza |
| F48 | 25 A przeźroczysty | Tylne światło przeciwmgielne lewe/prawe — jeśli jest na wyposażeniu |
| F49 | 7,5 A Brązowy | Podparcie lędźwi |
| F50 | 7,5 A Brązowy | Bezprzewodowa podkładka ładująca — jeśli jest na wyposażeniu |
| F51 | 10 A czerwony | Przełącznik szyby kierowcy/lusterka elektryczne — zależnie od wyposażenia |
| F53 | 7,5 A Brązowy | Port UCI (USB i AUX) |
| F89 | 10 A czerwony | Zamki do drzwi — odblokowanie przez kierowcę |
| F91 | 7,5 A Brązowy | Lewe przednie światło przeciwmgielne (niska i wysoka linia) |
| F92 | 7,5 A Brązowy | Prawe przednie światło przeciwmgielne |

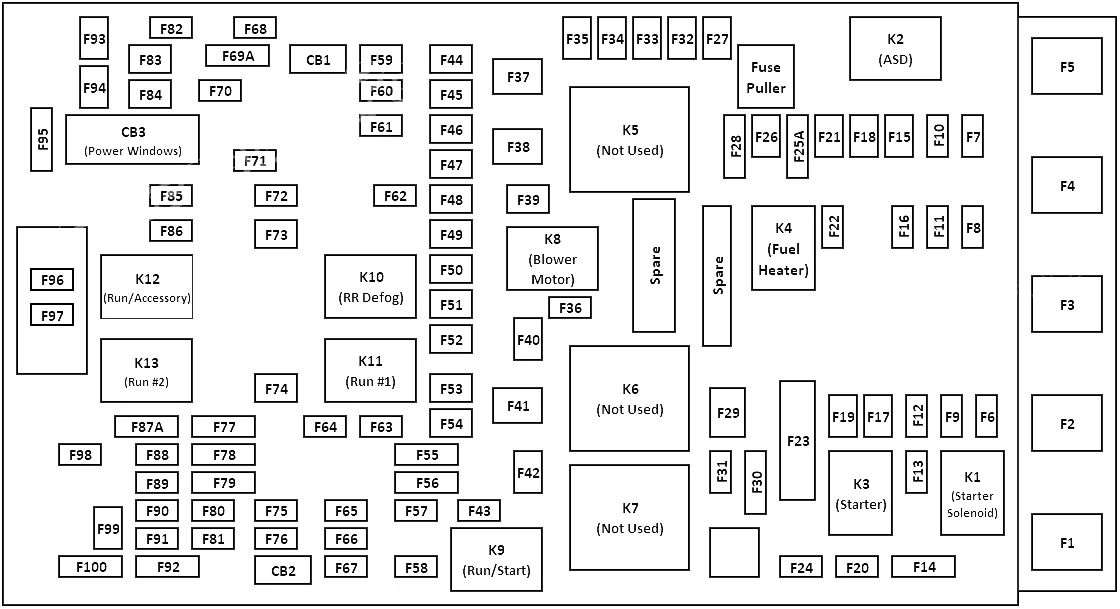

Skrzynka bezpieczników w komorze silnika
Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki.
Etykieta identyfikująca każdy element jest wydrukowana na wewnętrznej stronie okładki.
| Wgłębienie | Bezpiecznik ostrza | Bezpiecznik kasetowy | Opis |
|---|---|---|---|
| F06 | — | — | Nieużywany |
| F07 | 15 A niebieski | — | Moduł sterujący układu napędowego – PCM |
| F08 | 25 A przeźroczysty | — | Moduł sterujący silnika (ECM) |
| F09 | — | — | Nieużywany |
| F10 | 20 A żółty | — | Jednostka odbioru mocy (PTU) |
| F11 | — | — | Nieużywany |
| F12 | 20 A żółty | — | Pompa próżniowa hamulców — jeśli jest na wyposażeniu |
| F13 | 10 A czerwony | — | Moduł sterujący silnika (ECM) |
| F14 | 10 A czerwony | Moduł sterujący układu napędowego (DTCM);
Przystawka odbioru mocy (PTU) — jeśli jest na wyposażeniu; Moduł układu hamulcowego (BSM). |
|
| F15 | — | — | Nieużywany |
| F 16 | 20 A żółty | — | Układ napędowy |
| F17 | — | — | Nieużywany |
| F18 | — | — | Nieużywany |
| F19 | — | 40 A zielony | Elektromagnes rozrusznika |
| F20 | 10 A czerwony | — | Sprzęgło sprężarki klimatyzacji |
| F21 | — | — | Nieużywany |
| F22 | 5 A Tan | — | Wentylator chłodnicy |
| F23 | 70 Amp Tan | — | Moduł sterownika nadwozia (BCM) — zasilanie 1 |
| F24 | — | — | Nieużywany |
| F25 | — | — | Nieużywany |
| F26 | — | 30 Amp Różowy | Podgrzewacz paliwa — tylko olej napędowy |
| F27 | — | — | Nieużywany |
| F28 | 15 A niebieski | — | Moduł sterowania skrzynią biegów (TCM) |
| F29 | — | — | Nieużywany |
| F30 | 10 A czerwony | — | Moduł sterujący silnika (ECM) |
| F31 | — | — | Nieużywany |
| F32 | — | — | Nieużywany |
| F33 | — | 30 Amp Różowy | Moduł drzwi kierowcy (DDM) — jeśli jest na wyposażeniu |
| F34 | — | 30 Amp Różowy | Moduł sterownika nadwozia (BCM) — zasilanie 3 |
| F35 | — | — | Nieużywany |
| F36 | — | — | Nieużywany |
| F37 | — | 50 A czerwony | Moduł stabilizacji napięcia (VSM) — jeśli jest wyposażony w opcję Sart/Stop silnika |
| F38 | — | 50 A czerwony | Wentylator chłodnicy |
| F38 | — | 60 A żółty | Świece żarowe — tylko olej napędowy — jeśli są na wyposażeniu |
| F39 | — | 40 A zielony | Silnik dmuchawy HVAC |
| F40 | — | 20 A niebieski | Światło postojowe przyczepy holowniczej — jeśli jest na wyposażeniu |
| F41 | — | 60 A żółty | Moduł kontroli nadwozia (BCM) — zasilanie 2 |
| F42 | — | 30 Amp Różowy | Elektryczny hamulec postojowy (EPB) – lewy |
| F43 | 20 A żółty | Lewe światło stopu/kierunku holowania przyczepy — jeśli jest na wyposażeniu | |
| F44 | — | 30 Amp Różowy | Holowanie przyczepy / złącze 7-YVay — zależnie od wyposażenia |
| F45 | — | 30 Amp Różowy | Moduł drzwi pasażera (PDM) — jeśli jest na wyposażeniu |
| F46 | — | 25 A przeźroczysty | Szyberdach — jeśli jest na wyposażeniu |
| F47 | — | 30 Amp Różowy | Moduł sterujący układu napędowego (DTCM) |
| F48 | — | — | Nieużywany |
| F49 | — | 30 Amp Różowy | Falownik (115 V A/C) — jeśli jest na wyposażeniu |
| F50 | — | 30 Amp Różowy | Elektryczna klapa podnoszona — jeśli jest na wyposażeniu |
| F51 | — | — | Nieużywany |
| F52 | — | — | Nieużywany |
| F53 | — | 30 Amp Różowy | BSM-ECU i zawory |
| F54 | — | 30 Amp Różowy | Jednostka sterująca podgrzewaczem mocznika — jeśli jest wyposażona w silnik Diesla |
| F55 | 10 A czerwony | Czujniki martwego pola;
Kompas; Kamera cofania, jeśli są na wyposażeniu; Przełączniki ogrzewania tylnych siedzeń; Lampa bagażnika YV; Ładowarka do latarki. |
|
| F56 | 15 A niebieski | — | Moduł węzła zapłonowego (1GNM)/piasta KIN/RF/elektryczna blokada kolumny kierownicy (ESL) |
| F57 | 20 A żółty | — | Silnik pompy paliwa |
| F58 | 10 A czerwony | — | Moduł klasyfikacji pasażerów |
| F59 | — | — | Nieużywany |
| F60 | 20 A żółty | — | Gniazdo zasilania — konsola środkowa |
| F61 | — | — | Nieużywany |
| F62 | 10 A czerwony | — | Podgrzewane lusterka — jeśli są na wyposażeniu |
| F63 | 25 A przeźroczysty | — | Podgrzewane fotele przednie — jeśli są na wyposażeniu |
| F64 | 25 A przeźroczysty | Podgrzewana kierownica / tylne podgrzewane siedzenia — zależnie od wyposażenia | |
| F65 | 15 A niebieski | — | HVAC (ECC) / Klaster tablicy rozdzielczej (1 szt.) |
| F66 | 10 A czerwony | W samochodzie Czujnik temperatury/czujnik wilgotności/moduł systemu wspomagania kierowcy (DASM)/wspomaganie parkowania (PAM) | |
| F67 | — | — | Nieużywany |
| F68 | — | — | Nieużywany |
| F69 | 10 A czerwony | — | Przełącznik modułu transferu zasilania (TSBM) / aktywna przesłona grilla (AGS) — jeśli jest na wyposażeniu |
| F70 | — | — | Nieużywany |
| F71 | 20 A żółty | — | Odmrażacz do przedniej szyby — jeśli jest na wyposażeniu |
| F72 | 5 A Tan | — | Inteligentny czujnik akumulatora (IBS), jeśli jest wyposażony w opcję Stop/Start silnika |
| F72 | 20 A żółty | — | Przyczepa holownicza RT światła stopu/kierunku — jeśli jest na wyposażeniu |
| F73 | — | 30 Amp Różowy | Tylny odszraniacz / odmgławiacz |
| F74 | — | 20 A niebieski | Moduł sterujący silnika (ECM) Silnik benzynowy — jeśli jest na wyposażeniu |
| F75 | 20 A żółty | — | Zapalniczka |
| F76 | 20 A żółty | — | Tylny moduł różnicowy (RDM) — jeśli jest na wyposażeniu |
| F77 | 10 A czerwony | — | Przełącznik zwalniania drzwi paliwa/pedału hamulca |
| F78 | 10 A czerwony | — | Port diagnostyczny / moduł sterujący kolumny kierownicy (SCCM) / telewizja cyfrowa — jeśli jest na wyposażeniu |
| F79 | 10 A czerwony | Zintegrowany stos centralny (ICS) / HVAC / Moduł przełącznika Aux (ASBM) / Klaster tablicy rozdzielczej (1 szt.) | |
| F80 | 20 A żółty | — | Radio / CD — jeśli jest na wyposażeniu |
| F81 | — | — | Nieużywany |
| F82 | — | — | Nieużywany |
| F83 | — | 30 Amp Różowy | Pompa spryskiwacza reflektorów — jeśli jest na wyposażeniu |
| F84 | — | 40 A zielony | Moduł układu hamulcowego (BSM) — silnik pompy, jeśli jest wyposażony w silnik wysokoprężny |
| F84 | — | 20 A niebieski | Światła cofania przyczepy do holowania — jeśli są wyposażone w silnik benzynowy |
| F85 | — | — | Nieużywany |
| F86 | — | — | Nieużywany |
| F87 | — | — | Nieużywany |
| F88 | 15 A niebieski | Moduł łagodzenia kolizji (CMM) / lusterko elektrochromatyczne / moduł inteligentnej kamery — jeśli jest na wyposażeniu | |
| F89 | 10 A czerwony | — | Poziomowanie reflektorów — jeśli jest na wyposażeniu |
| F90 | — | — | Nieużywany |
| F91 | — | — | Nieużywany |
| F92 | 20 A żółty | — | Tylne gniazdo zasilania |
| F93 | — | 40 A zielony | Moduł układu hamulcowego (BSM) — silnik pompy — jeśli jest wyposażony w silnik benzynowy |
| F94 | — | 30 Amp Różowy | Elektryczny hamulec postojowy (EPB) – prawy |
| F95 | 10 A czerwony | — | Lusterko elektrochromatyczne / czujnik deszczu / szyberdach — zależnie od wyposażenia |
| F96 | 10 A czerwony | — | Kontroler unieruchamiania pasażerów (ORC) |
| F97 | 10 A czerwony | — | Kontroler unieruchamiania pasażerów (ORC) |
| F98 | 25 A Wyczyść | — | Wzmacniacz audio — jeśli jest na wyposażeniu |
| F99 | 30 Amp Różowy | Moduł holowniczy przyczepy — jeśli jest wyposażony w silnik benzynowy | |
| F100 | — | — | Nieużywany |
| CB1 | Fotel elektryczny (kierowca) | ||
| CB2 | Fotel elektryczny (przepustka) | ||
| CB3 | Zasilanie okien |
