W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Jeepa Wrangler JL z lat: 2019.

Jeep Wrangler JL to czwarta generacja legendarnego samochodu terenowego, który został wprowadzony na rynek w roku 2018. Jest kontynuacją ikonicznego modelu Wrangler i przynosi wiele udoskonaleń, ulepszeń i nowych funkcji, które podnoszą jakość jazdy i komfort użytkowania.

Jednym z najbardziej zauważalnych zmian w Jeepie Wrangler JL jest jego zaktualizowany design. Zachowuje on charakterystyczne cechy poprzednich generacji, takie jak siedmiokratkowa atrapa chłodnicy, okrągłe reflektory i wyraźne nadkola, ale wprowadza bardziej aerodynamiczne linie i nowocześniejsze detale stylistyczne. Dostępny jest zarówno jako 2-drzwiowy model Wrangler, jak i przedłużony 4-drzwiowy model Wrangler Unlimited, który oferuje większą przestrzeń dla pasażerów i bagażu.

Wnętrze Jeepa Wrangler JL zostało również gruntownie zmodernizowane. Oferuje ono wygodne i ergonomiczne fotele, wysokiej jakości materiały wykończeniowe oraz nowoczesne systemy multimedialne i technologiczne. Wersje wyposażone w system Uconnect zapewniają łatwy dostęp do funkcji rozrywkowych, nawigacji, informacji o pojeździe i innych przydatnych opcji. Wnętrze jest również bardziej ciche i izolowane od hałasów zewnętrznych, co poprawia komfort jazdy.

Jeep Wrangler JL nadal utrzymuje swoje niezrównane zdolności terenowe. Jest wyposażony w napęd na cztery koła, wysoką prześwit i mocne podwozie, które umożliwiają pokonywanie trudnych przeszkód terenowych i eksplorację najbardziej wymagających środowisk. Opcjonalne mechanizmy różnicowe z blokadą, systemy kontroli trakcji i programy jazdy off-road zapewniają większą kontrolę i bezpieczeństwo na trudnym terenie.

W zakresie jednostek napędowych, Jeep Wrangler JL oferuje różne opcje. Podstawową jednostką jest 3.6-litrowy silnik V6 Pentastar, który zapewnia moc i elastyczność. Jest również dostępna wersja z 2.0-litrowym czterocylindrowym silnikiem turbodoładowanym eTorque, który oferuje większą oszczędność paliwa i moment obrotowy. Wersja Rubicon jest wyposażona w specjalną jednostkę napędową Rock-Trac, która zapewnia maksymalne osiągi w terenie.

Jeep Wrangler JL oferuje również bogatą gamę opcji i dodatków, które pozwalają na personalizację samochodu i dostosowanie go do własnych preferencji. Możliwość złożenia dachu, demontażu drzwi czy zastosowanie dodatkowych osłon i wzmocnień terenowych są tylko niektórymi z dostępnych opcji.

Podsumowując, Jeep Wrangler JL to wyjątkowy samochód terenowy, który łączy w sobie legendarny charakter i zdolności off-road z nowoczesnym designem, komfortem i technologią. Jest to idealny wybór dla miłośników przygód i osób poszukujących niezawodnego i wszechstronnego samochodu, który sprosta ich najtrudniejszym wyzwaniom na drodze i w terenie.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Jeep Compass MK49 (2014-2015) - schematy bezpieczników i przekaźników

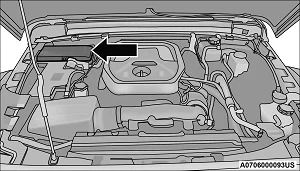

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora.

Jeep Wrangler JL (2019) - schematy bezpieczników i przekaźników

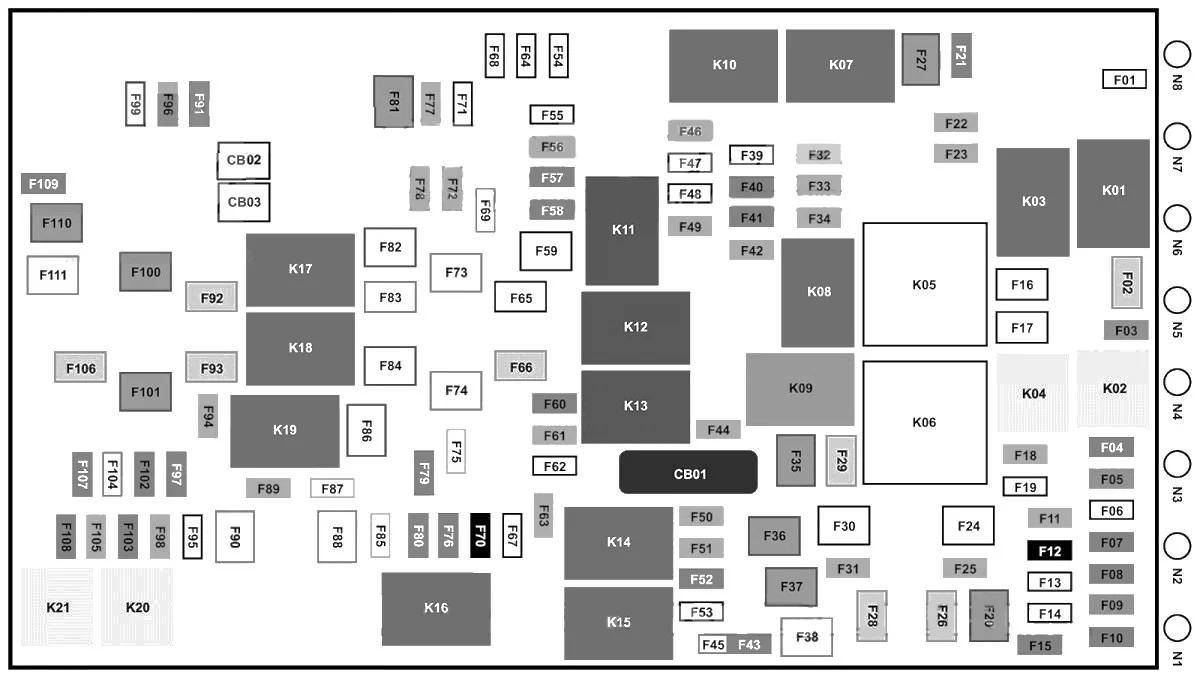

To centrum zawiera bezpieczniki kasetowe, mini bezpieczniki i przekaźniki. Górna pokrywa PDC jest oznaczona etykietą z lokalizacją, funkcją i rozmiarem każdego nadającego się do serwisowania bezpiecznika/przekaźnika.

Jeep Wrangler JL (2019) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mikrobezpiecznik Opis
F01 Zapasowy
F02 40 A zielony Rozrusznik
F03 5 A Tan Inteligentny czujnik akumulatora (IBS)
F04 20 A żółty Pompa paliwa MTR/FPCM
F05 5 A Tan Bramka bezpieczeństwa
F06 Zapasowy
F07 15 A niebieski Niskotemperaturowa pompa chłodząca chłodnicę (LTR) — jeśli jest na wyposażeniu
F08 15 A niebieski Moduł sterowania trans TCM-8HP CYGNUS
F09 Zapasowy
F10 15 A niebieski Kluczowy węzeł zapłonu (KIN);

Koncentrator częstotliwości radiowych (RF HUB);

Elektryczna blokada kolumny kierownicy (ESCL).

F11 10 A czerwony Port UCI (USB i AUX)
F12 25 A Wyczyść Wzmacniacz HIFI
F13 Zapasowy
F14 Zapasowy
F15 15 A niebieski Zestaw wskaźników tablicy rozdzielczej (IPC);

Przełącznik – zestaw urządzeń elektrycznych o dużej wytrzymałości (SWITCH BANK-HD ELEC).

F 16 Zapasowy
F17 Zapasowy
F18 10 A czerwony Sprzęgło klimatyzacji (AC CLUTCH)
F19 Zapasowy
F20 30 Amp Różowy Oświetlenie wnętrza pojazdu CBC 1
F21 20 A żółty Tylna wycieraczka
F22 10 A czerwony  Moduł sterujący silnika (ECM); Moduł sterowania zespołem napędowym (PCM);

Jednostka generatora silnika (MGU) WAKE UP;

Power Pack Unit (PPU) WAKE UP.

F23 10 A czerwony Moduł sterujący układu napędowego (PCM);

Moduł sterujący silnika (ECM).

F24 Zapasowy
F25 10 A czerwony Przesunięcie modułu przez przewód (MOD.SBW)
F26 40 A zielony Centralny sterownik nadwozia (CBC) 2 – światła zewnętrzne
F27 30 Amp Różowy Wycieraczki przednie
F28 40 A zielony Centralny sterownik nadwozia (CBC) 3-POWER LOCKS
F29 40 A zielony CBC 4- światła zewnętrzne #2
F30 Zapasowy
F31 10 A czerwony Port diagnostyczny
F32 10 A czerwony Ogrzewanie Wentylacja Klimatyzacja Mod (HVAC CTRL MOD);

Blokada kolumny kierownicy (SCL);

Moduł Klasyfikacji Pasażerów (OCM);

Moduł wykrywania obecności kierowcy (DPDM).

F33 10 A czerwony System ParkTronics (PTS);

Moduł kamery na podczerwień (IRCM);

Lampki  – wyłączania poduszek powietrznych (AIRBAG DISABLE LMPS).

F34 10 A czerwony Elektroniczny układ stabilizacji toru jazdy (ESC);

Elektryczno-hydrauliczne wspomaganie kierownicy (EHPS);

Moduł sterowania inteligentnym paskiem (SBCM) WAKE UP

F35 30 Amp Różowy Pompa hamulców — jeśli jest na wyposażeniu
F36 30 Amp Różowy Moduł holowniczy przyczepy — Jeśli jest na wyposażeniu
F37 30 Amp Różowy Złącze przyczepy 7W — jeśli jest na wyposażeniu
F38 20 A niebieski Moduł sterujący silnika ECM
F39 Zapasowy
F40 15 A niebieski Moduł sterowania układem napędowym (DTCM);

Blokada osi (AXLE LOC) FT_RR.

F41 15 A niebieski Klaster instrumentów (IC);

Security GateWay (SGW) WAKE UP.

F42 10 A czerwony Zasilanie przekaźnika sterującego zasilaniem (elektryczne zatrzymanie/uruchomienie);

Zapasowy (prądnica z rozrusznikiem pasowym) — jeśli jest na wyposażeniu.

F43 20 A żółty Gniazdo w bagażniku
F44 10 A czerwony Kamera na podczerwień (IRCAM) GRZEJNIKI
F45 20 A żółty Gniazdo w bagażniku (ZAPŁON)
F46 10 A czerwony AUTO HDLP LVL MOD/LVL MTR/HDLP SW
F47 Zapasowy
F48 Zapasowy
F49 10 A czerwony Kontroler urządzeń przytrzymujących pasażerów ORC
F50 10 A czerwony HD ACC — jeśli jest na wyposażeniu
F51 10 A czerwony Telewizja cyfrowa (DSRQ);

USB;

Wewnętrzne lusterko tylne (ISRVM);

Moduł kompasu (CSGM).

F52 20 A żółty Zapalniczka
F53 Zapasowy
F54 Zapasowy
F55 Zapasowy
F56 10 A czerwony Czujnik temperatury w pojeździe
F57 20 A żółty Ogrzewanie fotela kierowcy
F58 20 A żółty Ogrzewanie fotela pasażera
F59 Zapasowy
F60 15 A niebieski Moduł komfortowej kierownicy (CSWM) (HTD STR WHEEL)
F61 10 A czerwony Lewy czujnik martwego punktu (LBSS);

Prawy czujnik martwego punktu (RBSS).

F62 Zapasowy
F63 10 A czerwony Kontroler unieruchamiania pasażerów (ORC)
F64 Zapasowy
F65 Zapasowy
F66 40 A zielony Dmuchawa HVAC MTR FRT
F67 Zapasowy
F68 Zapasowy
F69 5 A Tan Zespół prądotwórczy MGU;

Generator rozrusznika pasowego (BSG) — jeśli jest na wyposażeniu.

F70 25 A przeźroczysty Cewka zapłonowa (benzyna);

Świeca żarowa (Diesel).

F71 Zapasowy
F72 10 A czerwony HD ELEC ACC PKG — jeśli jest na wyposażeniu
F73 20 A niebieski PWR TOP LT
F74 20 A niebieski PWR TOP RT
F75 10 A czerwony Moduł zasilacza — moduł sterowania pakietem akumulatorów i pomocniczy moduł zasilania (PPU-BPCM i APM);

Generator rozrusznika pasa (BSG) — zależnie od wyposażenia.

F76 20 A żółty ECM (benzyna)/PCM (Diesel)
F77 10 A czerwony Ogrzewanie lusterek
F78 10 A czerwony KOMP/WŁAMANIOWY/SYGNALIZATORY/CZUJNIKI WŁAMANIOWE
F79 20 A żółty SMART BAR CTRL MOD
F80 15 A niebieski Moduł sterujący układu napędowego (PCM)
F81 30 Amp Różowy Odszranianie tylnej szyby (EBL)
F82 30 Amp Różowy Ogrzewanie paliwa — jeśli jest na wyposażeniu
F83 60 A żółty Świeca żarowa — jeśli jest na wyposażeniu
F84 30 Amp Różowy UREA HTR CTRL UNIT — jeśli jest na wyposażeniu
F85 10 A czerwony Czujnik PM — jeśli jest na wyposażeniu
F86 30 Amp Różowy Pompa próżniowa hamulców 2 (BRAKE VAC PMP 2) — jeśli jest na wyposażeniu
F87 10 A czerwony Odpowietrzanie pompy — Jeśli jest na wyposażeniu
F88 20 A niebieski Czujnik NOx #1/ #2 — JEŚLI jest na wyposażeniu
F89 10 A czerwony Moduł sterujący kolumny kierownicy (SCCM) / Tempomat (CRUISE CTL) / Telewizja cyfrowa (DTV)
F90 20 A niebieski TRLR TOW PARK LMP — jeżeli jest na wyposażeniu
F91 20 A żółty Klakson
F92 40 A zielony HD ACCY #2 — jeśli jest na wyposażeniu
F93 40 A zielony HD ACCY #1 — jeśli jest na wyposażeniu
F94 10 A czerwony Monitor ciśnienia w oponach (TPM);

System piasty RF (CORAX).

F95 Zapasowy
F96 10 A czerwony Zasilanie lusterek bocznych
F97 20 A żółty RADIO/TBM
F98 10 A czerwony SW BANK-HD ELEK/OFF ROAD
F99 Zapasowy
F100 30 Amp Różowy ESC-ECU, zawory
F101 30 Amp Różowy Moduł sterowania układem napędowym (DTCM)
F102 15 A niebieski Podwójny port USB
F103 15 A niebieski HD ACCY #3 — jeśli jest na wyposażeniu
F104 15 A niebieski Pompa chłodząca PPU — jeśli jest na wyposażeniu
F105 10 A czerwony Zintegrowany stos centralny (ICS);

Klimatyzacja z wentylacją cieplną (HVAC).

F106 40 A zielony Elektroniczna regulacja prędkości (ESC)-POMPA MTR
F107 20 A żółty TRAILER TOW STOP/TURN LT — jeśli jest na wyposażeniu
F108 15 A niebieski HD ACCY #4 — jeśli jest na wyposażeniu
F109 20 A żółty TRAILER TOW STOP/TURN RT — jeżeli jest na wyposażeniu
F110 30 Amp Różowy Inwerter mocy
F111 20 A niebieski TRAILER TOW BACKUP — Jeśli jest na wyposażeniu
