W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Infiniti EX25, EX35, EX37, QX50 z lat: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Panel bezpieczników znajduje się w dolnej części po stronie kierowcy za panelem nożnym.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | – | – |
| 2 | 10 | Jednostka czujnika diagnostyki poduszek powietrznych, jednostka sterująca systemu klasyfikacji pasażerów |
| 3 | 10 | Silnik celowania reflektorów prawy i lewy, przekaźnik blokady zmiany biegów, przełącznik hamulca automatycznego urządzenia kontroli prędkości (ASCD), przełącznik hamulca inteligentnego tempomatu (ICC), jednostka sterująca adaptacyjnego systemu oświetlenia przedniego (AFS), przełącznik AFS, złącze łącza danych, przełącznik LDW, Jednostka sterująca sonaru, brzęczyk ostrzegający o opuszczeniu pasa ruchu, ujednolicony miernik i wzmacniacz klimatyzacji, przekaźnik podgrzewanego siedzenia, jednostka sterująca AV, przełącznik anulowania sonaru, jednostka sterująca monitora otoczenia, brzęczyk, moduł adaptera Tel, kompresor, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, pas ruchu Kamera, wyłącznik lampy stopu, wyłącznik systemu ostrzegawczego, jonizator, czujnik wykrywania gazów spalinowych / zapachów zewnętrznych |
| 4 | 10 | Miernik kombinowany, przekaźnik lampy zapasowej |
| 5 | – | – |
| 6 | 10 | Gniazdo na kluczyk, inteligentny dźwiękowy brzęczyk ostrzegawczy kluczyka, złącze łącza danych, zunifikowany wzmacniacz klimatyzacji, kontrola powrotu zasilania tylnego siedzenia, przekaźnik zwolnienia tylnego siedzenia (lewego), przekaźnik zwolnienia tylnego siedzenia (prawego), zegar, automatyczne lusterko wewnętrzne zapobiegające oślepianiu, jednostkę sterującą monitora kamery wokół pojazdu, jednostkę wyświetlacza, jednostkę adaptera Tel, tuner radia satelitarnego, przekaźnik świateł do jazdy dziennej, miernik kombinowany |
| 7 | 10 | Przełącznik świateł stopu, BCM (moduł kontroli nadwozia), inteligentny tempomat (ICC) przekaźnik wstrzymania hamulca |
| 8 | 20 | Wzmacniacz BOSE |
| 9 | 10 | Gniazdo klucza, przycisk zapłonu |
| 10 | 10 | Przełącznik pamięci fotela, jednostka sterująca automatycznego pozycjonowania napędu, sterowanie fotelem kierowcy, lusterko zewnętrzne, BCM (moduł kontroli nadwozia) |
| 11 | 10 | Miernik kombinowany, jednostka sterująca napędu na wszystkie koła (AWD), wzmacniacz klimatyzacji zunifikowanego miernika |
| 12 | – | – |
| 13 | 10 | Odmgławiacz lusterek zewnętrznych |
| 14 | 20 | Odmgławiacz tylnej szyby |
| 15 | 20 | Odmgławiacz tylnej szyby |
| 16 | – | – |
| 17 | – | – |
| 18 | 15 | Przednie gniazdo zasilania |
| 19 | 10 | Miernik kombinowany, zunifikowany miernik i wzmacniacz klimatyzacji, wyświetlacz, przełącznik wielofunkcyjny, jednostka sterująca AV, adapter do iPoda, BCM (moduł kontroli nadwozia), jednostka sterująca sonaru, jednostka adaptera Tel, jednostka sterująca kamerą, przełącznik zdalnego sterowania lusterek zewnętrznych, radio satelitarne Tuner, jednostka sterująca monitora wokół widoku |
| 20 | 15 | 2007-2012: Gniazdo zasilania konsoli |
| 20 | 2013-2017: Gniazdo zasilania konsoli | |
| 21 | 15 | Silnik dmuchawy |
| 22 | 15 | Silnik dmuchawy |
| R1 | Zapłon | |
| R2 | Odmgławiacz tylnej szyby | |
| R3 | Akcesorium | |
| R4 | Dmuchawa przednia | |

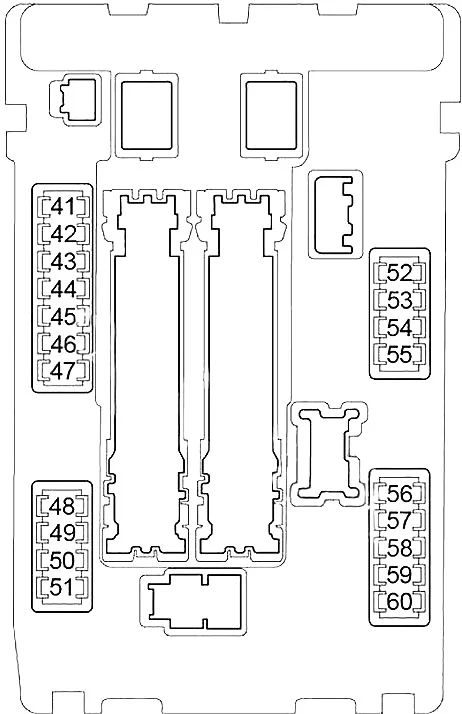

W pobliżu akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 41 | 15 | Przekaźnik pompy paliwa |
| 42 | 10 | Przekaźnik wentylatora chłodzącego |
| 43 | 10 | Przełącznik trybu śniegu, moduł sterujący skrzyni biegów (TCM) |
| 44 | 10 | Wtryskiwacze, moduł sterujący silnika (ECM), BCM (moduł sterujący nadwozia) |
| 45 | 10 | ABS, zintegrowany moduł czujnika inteligentnego tempomatu (ICC), czujnik kąta skrętu, czujnik odchylenia/bocznego G, jednostka sterująca wspomagania kierownicy, jednostka sterująca napędu na wszystkie koła (AWD), jednostka sterująca wspomagania hamulców, moduł kontroli martwego pola (BSW) , Radar boczny |
| 46 | 15 | Czujniki stosunku paliwa do powietrza, podgrzewane czujniki tlenu |
| 47 | 10 | Przełącznik kombinowany |
| 48 | 10 | 2007-2012: Przekaźnik blokady kierownicy |
| 49 | 10 | Przekaźnik klimatyzatora |
| 50 | 15 | Przekaźnik modułu sterującego silnika (zawór elektromagnetyczny sterujący rozrządem zaworu dolotowego, skraplacz, cewki zapłonowe, moduł sterujący silnika, czujnik masowego przepływu powietrza, zawór elektromagnetyczny regulacji objętości przedmuchu pochłaniacza EVAP, zwalniacz magnetyczny sterujący rozrządem zaworu wydechowego, zawór sterujący odpowietrzania pochłaniacza EVAP, zdarzenie zmiennego zaworu i podnośnika (VVEL) moduł sterujący) |
| 51 | 15 | Przekaźnik silnika sterującego przepustnicą |
| 52 | 10 | Przednia lampa kombinowana |
| 53 | 10 | Tylna lampa kombinowana, lampa tablicy rejestracyjnej, wyłącznik VDC, przełącznik adaptacyjnego systemu oświetlenia przedniego (AFS), przełącznik LDW, przełącznik kombinowany (kabel spiralny), zegar, jednostka sterująca AV, lampa w schowku na rękawiczki, urządzenie sterujące, przełącznik anulowania sonaru, widok wokół Jednostka sterująca monitora, przełącznik powrotu zasilania (lewy i prawy), przełącznik trybu śniegu, przełącznik podgrzewanego siedzenia (po stronie kierowcy i pasażera), przełącznik zdalnego sterowania lusterek zewnętrznych, moduł dachowy (lampa konsoli), przełącznik systemu ostrzegawczego, przednie gniazdo zasilania, IBA Wyłącznik, , Przełącznik wielofunkcyjny |
| 54 | 10 | Reflektor – światła drogowe lewe |
| 55 | 10 | Reflektor – światła drogowe prawe |
| 56 | 15 | Reflektor – światła mijania lewe |
| 57 | 15 | Reflektor – światła mijania prawe |
| 58 | 15 | 2007-2012: Przekaźnik przednich świateł przeciwmgielnych |
| 10 | 2013-2015: Przekaźnik przedniego światła przeciwmgielnego | |
| 15 | 2016-2017: Przekaźnik przednich świateł przeciwmgielnych | |
| 59 | 10 | 2016-2017: Przekaźnik świateł do jazdy dziennej |
| 60 | 30 | Przekaźnik wycieraczek przednich |

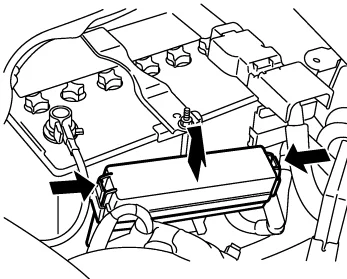

W pobliżu akumulatora.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 31 | 15 | Przekaźnik klaksonowy, generator |
| 32 | 30 | Kontrola powrotu mocy tylnego siedzenia, przekaźnik zwolnienia tylnego siedzenia (lewego), przekaźnik zwolnienia tylnego siedzenia (prawego) |
| 33 | 10 | Jednostka sterująca napędu na wszystkie koła (AWD) |
| 34 | 15 | Audio, jednostka sterująca AV, adapter do iPoda, jednostka sterująca do monitorowania otoczenia, głośnik niskotonowy, jednostka sterująca kamery, jednostka adaptera Tel, tuner radia satelitarnego, głośnik niskotonowy |
| 35 | 15 | Podgrzewany przekaźnik siedzeń |
| 36 | 10 | Moduł sterowania skrzynią biegów (TCM) |
| 37 | 10 | 2013-2017: Sztafeta klaksonowa 2 |
| 38 | 15 | 2007-2012: Sztafeta klaksonowa 2 |
| F | 50 | Przekaźnik wentylatora chłodzącego |
| G | 30 | Przekaźnik zapłonu (Bezpieczniki: „2”, „3”, „4”), IPDM E/R |
| H | 40 | Bezpiecznik: „61”, „63” |
| I | – | – |
| J | – | – |
| K | 40 | BCM (moduł kontroli nadwozia), wyłącznik automatyczny (jednostka sterująca automatycznego pozycjonera napędu, kontrola siedzenia kierowcy, przełącznik podparcia lędźwiowego) |
| L | 30 | ABS |
| M | 50 | ABS |
| N | 50 | 2013-2017: Przekaźnik silnika siłownika zmiennego zdarzenia i podnoszenia (VVEL) |
| O | – | 2013-2017: – |
| R1 | Klakson | |
| R2 | Blokada zmiany biegów | |
| № | A | Obwód chroniony |
|---|---|---|
| 61 | 10 | Siłownik pedału przyspieszenia |
| 62 | – | – |
| 63 | 10 | Jednostka sterująca wspomagania hamulców |
| R1 | 2013-2015: Wentylator chłodzący | |
| 2016-2017: Światła do jazdy dziennej | ||
| R2 | Inteligentny tempomat (ICC) Trzymanie hamulca | |
| R3 | – | |
| R4 | Klakson (№2) | |
| Numer | Ampery [A] | Opis |
|---|---|---|
| A | 140 | Generator, bezpiecznik: „B”, „C” |
| B | 100 | Bezpiecznik: „F”, „G”, „K”, „L”, „M”, „N”, „31”, „32”, „33”, „34”, „35”, „36”, „37”, „38” |
| C | 80 | Przekaźnik zapłonu (Bezpieczniki: „41”, „42”, „43”, „44”, „45”, „46”, „47”), Bezpieczniki: „48”, „49”, „50”, „51 ” |
| D | 60 | Przekaźnik górny reflektorów (bezpieczniki: „54”, „55”), przekaźnik niskiego poziomu reflektorów (bezpieczniki: „56”, „57”), przekaźnik świateł tylnych (bezpieczniki: „52”, „53”), bezpiecznik: „58” , „59”, „60” |
| E | 80 | Przekaźnik akcesoriów (bezpieczniki: „18”, „19”, „20”), przekaźnik odmgławiacza tylnej szyby (bezpieczniki: „13”, „14”, „15”), przekaźnik dmuchawy (bezpieczniki: „21”, „22” ), Bezpieczniki: „6”, „7”, „9”, „10”, „11” |
