W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i30 FD z lat: 2011. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hyundaia i30 FD z lat: 2011.

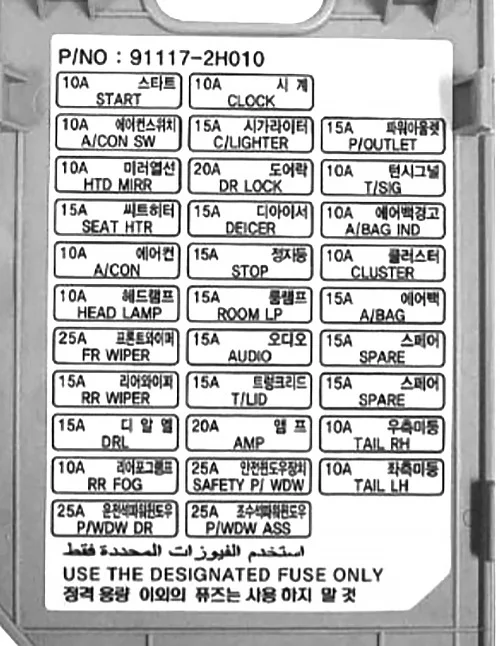

Wewnątrz osłon panelu bezpieczników/przekaźników znajduje się etykieta z nazwą i mocą bezpiecznika/przekaźnika. Nie wszystkie opisy panelu bezpieczników w tej instrukcji mogą dotyczyć Twojego pojazdu. Jest dokładna w momencie drukowania. Sprawdzając skrzynkę bezpieczników w pojeździe, zapoznaj się z etykietą skrzynki bezpieczników.
Przedział pasażerski
Skrzynka bezpieczników znajduje się z boku deski rozdzielczej, po stronie kierowcy, za osłoną.
| Nazwa | Ampery [A] | Opis |
| START | 10 A | Przełącznik blokady zapłonu, alarm antykradzieżowy, przełącznik zakresu skrzyni biegów |
| A/CON SW | 10 A | Moduł sterujący klimatyzacji |
| HTD MIRR | 10 A | Silnik podgrzewanego lusterka zewnętrznego |
| SEAT HTR | 15A | Podgrzewacz siedzenia (przełącznik, zasilanie) |
| A/CON | 10 A | Przekaźnik dmuchawy, moduł sterujący klimatyzacji, moduł sterujący szyberdachu, czujnik deszczu |
| FR FOG | 10 A | Przekaźnik przednich świateł przeciwmgłowych |
| FR WIPER | 25A | Przekaźnik wycieraczek przednich |
| REAR WIPER | 15A | Przekaźnik tylnej wycieraczki |
| DRL | 15A | Zespół świateł do jazdy dziennej |
| RR FOG | 10 A | Przekaźnik tylnych świateł przeciwmgłowych |
| P/WDW LH | 25A | Przełącznik przedniej i tylnej szyby elektrycznej (lewa strona) |
| CLOCK | 10 A | Zegar cyfrowy, dźwięk |
| C/LIGHTER | 15A | Gniazdo zasilania |
| DR LOCK | 20A | Moduł sterujący szyberdachu, przekaźnik odblokowania/blokowania drzwi |
| DEICER | 15A | Odmrażacz przedniej szyby |
| STOP | 15A | Przełącznik świateł stopu |
| ROOM LP | 15A | Lampa do bagażnika, Lampa kopułkowa, Lampa mapowa, Zegar cyfrowy |
| AUDIO | 15A | Audio |
| T/GATE | 15A | Przekaźnik odblokowania tylnej klapy |
| SAFETY P/WDW RH | 25A | Wyłącznik przedniej i tylnej szyby bezpieczeństwa (prawy) |
| SAFETY P/WDW LH | 25A | Przełącznik przedniej i tylnej szyby bezpieczeństwa (lewy) |
| P/WDW RH | 25A | Przełącznik przedniej i tylnej szyby elektrycznej (prawy) |
| FR P/OUTLET | 15A | Gniazdo zasilania |
| T/SIG | 10 A | Przełącznik świateł awaryjnych, kierunkowskaz |
| A/BAG IND | 10 A | Wskaźnik poduszki powietrznej (zestaw wskaźników), SBR (pasażer, tył) |
| CLUSTER | 10 A | Zestaw wskaźników, TPMS |
| A/BAG | 15A | Moduł sterujący SRS |
| IGN 1 | 15A | Moduł EPS, przełącznik ESP |
| HEAD LAMP | 15A | Przekaźnik reflektora |
| TAIL RH | 10 A | Lampa czołowa (prawa), lampa schowka na rękawiczki, tylna lampa zespolona (prawa), lampka rejestracyjna |
| TAIL LH | 10 A | Reflektor przedni (lewy), główny wyłącznik podnośnika szyby, tylna lampa zespolona (lewa), lampka rejestracyjna |

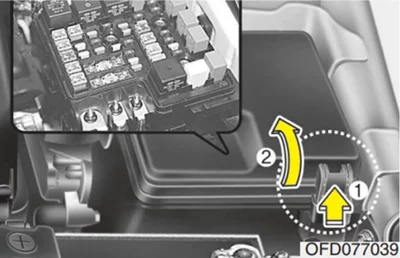

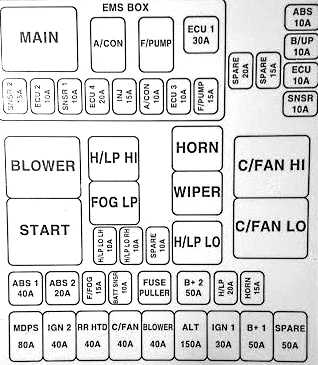

Komora silnika
| Nazwa | Ampery [A] | Opis |
| Fusible link: | ||
| ALTERNATOR | 150A | Generator, skrzynka bezpieczników (D4FB/D4EA) |
| MDPS | 80A | Moduł sterujący EPS |
| ABS.2 | 20A | Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne |
| ABS.1 | 40A | Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne |
| B+.1 | 50A | Skrzynka przyłączeniowa tablicy rozdzielczej |
| RR HTD | 40A | Skrzynka przyłączeniowa tablicy rozdzielczej |
| BLOWER | 40A | Przekaźnik dmuchawy |
| C/FAN | 40A | Wentylator skraplacza nr 1, przekaźnik 2 |
| B+.2 | 50A | Skrzynka przyłączeniowa tablicy rozdzielczej |
| IGN.2 | 40A | Wyłącznik zapłonu, przekaźnik rozruchu |
| IGN.1 | 30A | Stacyjka |
| ECU | 30A | Przekaźnik główny, moduł sterujący układu napędowego (G4GC) |
| Fuse: | ||
| SPARE.1 | 20A | (Zapasowy) |
| FR FOG | 15A | Przekaźnik przednich świateł przeciwmgłowych |
| A/CON | 10 A | Przekaźnik klimatyzacji |
| HAZARD | 15A | Przełącznik świateł awaryjnych, przekaźnik świateł awaryjnych |
| F/PUMP | 15A | Przekaźnik pompy paliwa |
| ECU.1 | 10 A | ECM(G4FC), PCM(G4FC), TCM(D4FB), generator (D4EA) |
| ECU.3 | 10 A | ECM(D4FB/D4EA) |
| ECU.4 | 20A | ECM(D4FB/D4EA) |
| INJ | 15A | Przekaźnik klimatyzacji, przekaźnik pompy paliwa, wtryskiwacz nr 1,2,3,4 (G4FC/G4GC), PCM(G4FC/G4GC), siłownik prędkości biegu jałowego (G4FC/G4GC), moduł immobilizera (D4FB) itp. |
| SNSR.2 | 10 A | Generator impulsów A’, 'B, TCM(D4FB), wyłącznik świateł stopu(G4FC/G4GC), czujnik prędkości pojazdu itp. |
| HORN | 15A | Przekaźnik klaksonu |
| ABS | 10 A | Moduł sterujący ESP, moduł sterujący ABS, uniwersalne złącze kontrolne |
| ECU.2 | 10 A | Cewka zapłonowa nr 1,2,3,4(G4FC), PCM(G4GC) |
| B/UP | 10 A | Przełącznik świateł cofania, przełącznik zakresu skrzyni biegów, moduł tempomatu |
| H/LP LO RH | 10 A | Lampa czołowa (prawa), Siłownik poziomujący lampę czołową (prawy) |
| H/LP LO LH | 10 A | Reflektor przedni (lewy), Siłownik poziomowania reflektora (lewy), Przełącznik poziomowania reflektora |
| H/LP HI | 20A | Przekaźnik świateł drogowcyh |
| SNSR.1 | 10 A | Moduł immobilizera (G4FC/G4GC), wyłącznik świateł stopu (D4FB), sonda lambda (D4FB) itp. |
| SPARE | 10 A | (Zapasowy) |
| SPARE | 15A | (Zapasowy) |
| SPARE | 20A | (Zapasowy) |

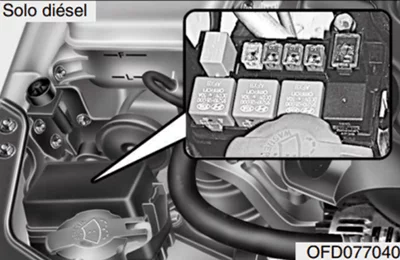

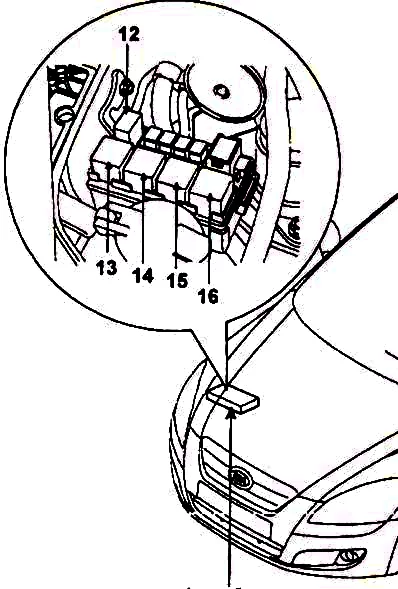

Komora silnika (Diesel)
| Nazwa | Ampery [A] | Opis |
| GLOW PLUG FUSIBLE LINK | 80A | Świeca żarowa, Nagrzewnica powietrza |
| PTC HEATER #1 FUSIBLE LINK | 50A | Grzałka PTC 1 |
| PTC HEATER #2 FUSIBLE LINK | 50A | Grzałka PTC 2 |
| PTC HEATER #3 FUSIBLE LINK | 50A | Grzałka PTC 3 |
| FUEL FILTER HEATER FUSIBLE LINK | 30A | Podgrzewacz filtra paliwa |
| 16 – GLOW PLUG RELAY | – | Przekaźnik świecy żarowej |
| 15 – PTC HEATER RELAY #1 | – | Przekaźnik grzałki PTC 1 |
| 14 – PTC HEATER RELAY #2 | – | Przekaźnik grzałki PTC 2 |
| 13 – PTC HEATER RELAY #3 | – | Przekaźnik grzałki PTC 3 |
| 12 – FUEL FILTER HEATER RELAY | – | Przekaźnik nagrzewnicy filtra paliwa |
