W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V II z lat: 2002, 2003, 2004.

Honda CR-V II to druga generacja popularnego samochodu sportowo-użytkowego (SUV) Honda CR-V. Model ten został wprowadzony na rynek w 2001 roku i produkowany był do 2006 roku. Honda CR-V II zyskała popularność dzięki swojemu nowoczesnemu wyglądowi, praktyczności i niezawodności.

CR-V II oferował przestronne wnętrze, które pomieścić mogło pięć osób. Samochód charakteryzował się solidną jakością wykonania i ergonomicznym układem deski rozdzielczej, co przyczyniało się do wygody jazdy zarówno dla kierowcy, jak i pasażerów. Bagażnik był pojemny i zapewniał dużą przestrzeń do przechowywania.

Pod względem napędu, Honda CR-V II była dostępna z różnymi jednostkami napędowymi, w tym benzynowymi i wysokoprężnymi silnikami. Oferowała przyzwoitą moc i osiągi, a także ekonomiczność paliwową.

Honda CR-V II była wyposażona w podstawowe systemy bezpieczeństwa, takie jak hamulce ABS, poduszki powietrzne i system stabilizacji toru jazdy, zapewniające wysoki poziom ochrony dla kierowcy i pasażerów.

Ponadto, Honda CR-V II cechowała się dobrymi właściwościami terenowymi dzięki napędowi na cztery koła. Samochód był w stanie poradzić sobie na trudniejszych nawierzchniach i zapewniał większą przyczepność i stabilność.

Podsumowując, Honda CR-V II była popularnym modelem w segmencie kompaktowych SUV-ów. Oferowała praktyczność, niezawodność oraz dobre właściwości terenowe. Model ten zdobył sobie uznanie wśród użytkowników dzięki swojemu wszechstronnemu charakterowi i solidnej konstrukcji.

Zobacz także:  Honda Civic X (2016-2017) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Główna skrzynka bezpieczników pod maską znajduje się w komorze silnika po stronie kierowcy.
Dodatkowa skrzynka bezpieczników (jeśli jest w wyposażeniu) znajduje się obok głównej skrzynki bezpieczników.

Honda CR-V II (2002-2004) - schematy bezpieczników i przekaźników

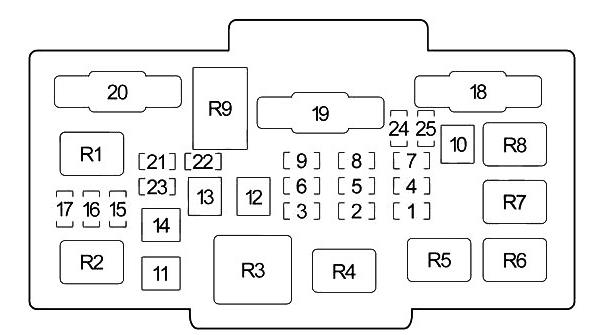

Numer Ampery [A] Opis
1 20 A Wentylator skraplacza
2 15 A Światła postojowe
3 15 A Wewnętrzne światło
4 20 A Wentylator chłodzący
5 15 A Światła awaryjne
6 15 A FI ECU
7 15 A Klakson, stop
8 Nieużywany
9 10 A Zapasowy
10 30 A Silnik ABS
11 20 A Tylny odszraniacz
12 40 A Silnik nagrzewnicy
13 40 A Zasilanie okna
14 40 A Opcja
15 15 A Lewy reflektor
16 20 A Zamek od drzwi
17 15 A Prawy reflektor
18 30 A ABS F/S
19 100 A Akumulator
20 50 A Zapłon 1
21-25 7,5A-30A Zapasowe bezpieczniki
Zobacz także:  Honda CR-Z (2010-2016) - schematy bezpieczników i przekaźników

Przekaźniki
R1 Lewy reflektor
R2 Prawy reflektor
R3 Silnik wentylatora
R4 Ogrzewanie tylnej szyby
R5 Sprzęgło sprężarki klimatyzacji
R6 Wentylator chłodnicy
R7 Klakson
R8 Wentylator skraplacza klimatyzacji
R9 Moduł detektora obciążenia elektrycznego (ELD).

Dodatkowa skrzynka bezpieczników i przekaźników

Honda CR-V II (2002-2004) - schematy bezpieczników i przekaźników

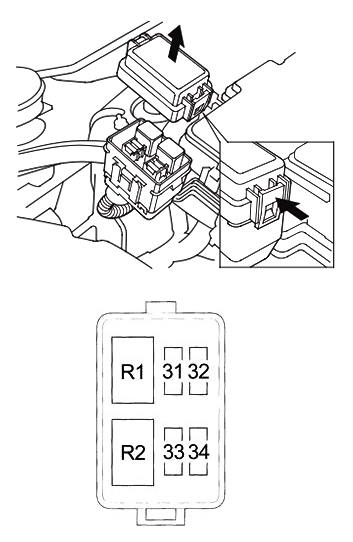

Opis

31 15A Przekaźnik cewki zapłonowej
32 15A Główny przekaźnik PGM-FI 1
33 7,5 A Przekaźnik świateł do jazdy dziennej (DRL)
34 20A Przekaźnik czujnika stosunku powietrza do paliwa (A/F).
Przekaźniki
R1 Sterowanie siłownikiem przepustnicy
R2 Czujnik stosunku powietrza do paliwa (A/F)



Przedział pasażerski

Lokalizacja

Honda CR-V II (2002-2004) - schematy bezpieczników i przekaźników

Opis

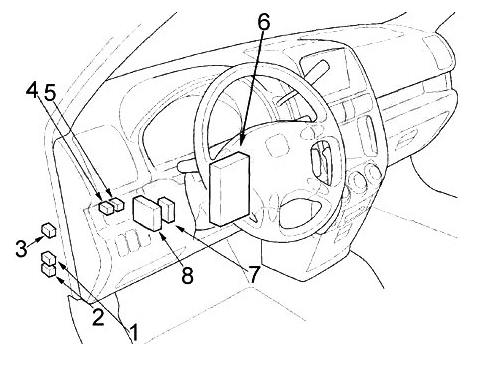

  1. Przekaźnik zamykania klapy
  2. Przekaźnik otwierania szyberdachu
  3. Przekaźnik przedniego gniazda
  4. Przekaźnik świateł mijania
  5. Przekaźnik świateł do jazdy dziennej
  6. Skrzynka bezpieczników i przekaźników
  7. Odbiornik dostępu bezkluczykowego
  8. Sterownik świateł do jazdy dziennej

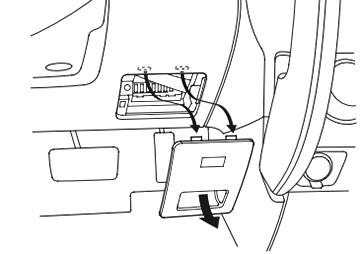

Aby uzyskać dostęp, zdejmij osłonę ochronną.

Honda CR-V II (2002-2004) - schematy bezpieczników i przekaźników

Honda CR-V II (2002-2004) - schematy bezpieczników i przekaźników

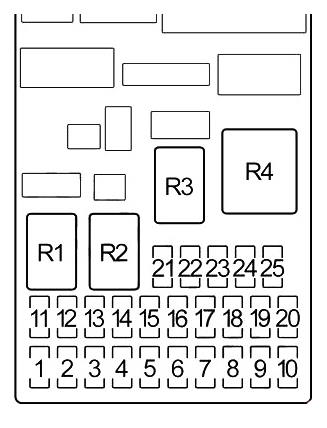

Numer Ampery [A] Opis
1 15 A Cewka zapłonowa
2 10 A Gniazdo zasilania tylnych akcesoriów
3 10 A Światła do jazdy dziennej (modele kanadyjskie)
4 10 A ACG
5 Nieużywany
6 7,5 A Przekaźnik okna zasilania
7 20 A Szyberdach
8 7,5 A Akcesoria, Radio
9 7,5 A Tylna wycieraczka
10 7,5 A Licznik
11 Nieużywany
12 7,5 A Światła do jazdy dziennej (modele kanadyjskie)
13 10 A SRS
14 10 A Zdalne sterowanie lusterek
15 20 A Podgrzewacz LAF
16 20 A Podgrzewane siedzenie
17 15 A Pompa paliwowa
18 15 A Przednie gniazdo zasilania akcesoriów
19 7,5 A Włącznik światła sygnalizacyjnego
20 20 A Przednia wycieraczka
21 Nieużywany
22 20 A Przednie prawe okno
23 20 A Przednie lewe okno
24 20 A Tylne lewe okno
25 20 A Tylne prawe okno
Zobacz także:  Honda Odyssey RA (1994-1998) - schematy bezpieczników i przekaźników



Przekaźniki
R1 Rozrusznik (A/T)
R2 światło obrysowe
R3 Elektryczne szyby
R4 Wskaźniki świateł awaryjnych i kierunkowskazów



Dodatkowe elementy

Honda CR-V II (2002-2004) - schematy bezpieczników i przekaźników

Opis

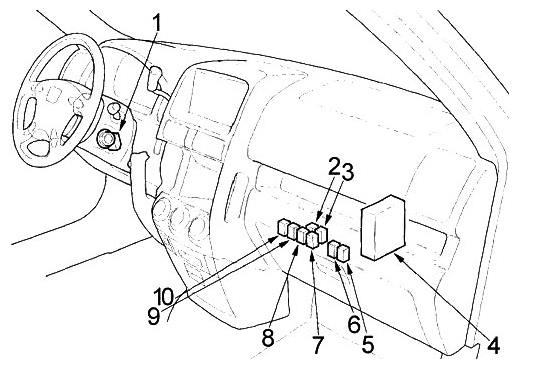

  1. Jednostka sterująca immobilizera (odbiornik)
  2. Przekaźnik ogrzewania siedzenia
  3. Przekaźnik cofania automatycznej skrzyni biegów Przekaźnik czujnika stosunku powietrza do paliwa (A/F).
  4. Moduł sterujący silnika/moduł sterujący skrzynią biegów (ECM/PCM)
  5. Elektryczny przekaźnik ogrzewania lusterek
  6. Przekaźnik blokady zmiany biegów, główny przekaźnik ogrzewania siedzenia (AT)
  7. Przekaźnik złącza zasilania akcesoriów tylnych
  8. Przekaźnik cewki zapłonowej Przekaźnik automatycznej transmisji wstecznej
  9. Główny przekaźnik PGM-FI nr 1
  10. Główny przekaźnik PGM-FI #2

Osobno z tyłu montowana jest jednostka odpowiedzialna za działanie tylnej wycieraczki.

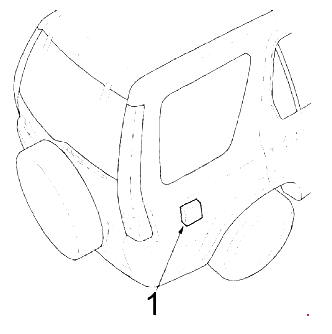

Honda CR-V II (2002-2004) - schematy bezpieczników i przekaźników
