W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy StepWGN z lat: 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

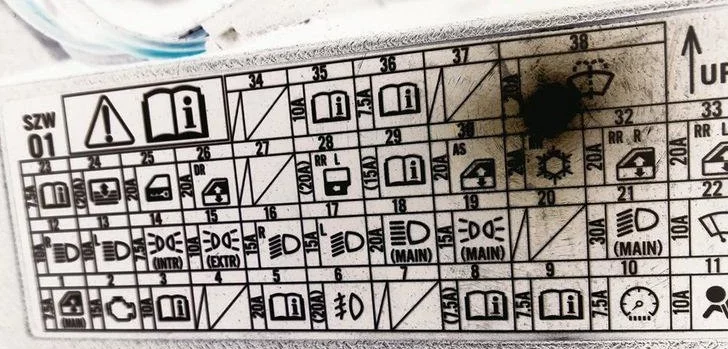

W przedziale pasażerskim główna skrzynka bezpieczników znajduje się na dole tablicy rozdzielczej, po stronie kierowcy.

Honda StepWGN (2009-2015) - schematy bezpieczników i przekaźników

Opis

1 Jednostka elektroniki nadwozia 7,5 A (MICU), szyberdach, przełącznik deszczu/automatycznego oświetlenia, przełącznik kombinowany (przełącznik szyby elektrycznej), regulacja zasięgu reflektorów
2 15A Pompa paliwa, immobilizer, jednostka elektroniki nadwozia (MICU), moduł sterujący układu napędowego (PCM), główny przekaźnik jednostki sterującej silnika (główny PGM-FI) 2
3 10A Alternator, czujnik położenia pedału hamulca, czujnik położenia wałka rozrządu (CMP) A, czujnik obciążenia elektrycznego (ELD), układ EVAP, czujnik masowego przepływu powietrza/czujnik temperatury powietrza w kolektorze (MAF/IAT), wtórny czujnik tlenu (HO2S), blokada biegu wstecznego elektrozawór (ręczna skrzynia biegów)
4
5 10A Przekaźnik podgrzewanego fotela kierowcy (tryb niski), przekaźnik podgrzewanego fotela kierowcy (tryb wysoki)
6 20A Przednie światło przeciwmgielne
7 10A Przekaźnik świateł do jazdy dziennej
8 7,5 A Wycieraczka tylna, jednostka sterująca reflektorów adaptacyjnych/jednostka sterująca automatycznych reflektorów (do lamp ksenonowych), jednostka elektroniki nadwozia (MICU), przekaźnik silnika wycieraczek tylnej szyby
9 7,5 A System wykrywania zajętości przedniego siedzenia (ODS), wskaźnik dezaktywacji poduszki powietrznej pasażera z przodu, jednostka elektroniki nadwozia (MICU), jednostka sterująca poduszką powietrzną (SRS), system napinaczy pasów bezpieczeństwa
10 7,5A Światła cofania, zestaw wskaźników, jednostka elektroniki nadwozia (MICU), blokada wybieraka skrzyni biegów, system monitorowania ciśnienia w oponach (TPMS), system automatycznego oświetlenia, kompas, czujnik cofania, przełącznik włącznika biegu wstecznego (ręczna skrzynia biegów))
11 10A Jednostka elektroniki nadwozia (MICU), jednostka sterująca poduszką powietrzną (SRS)
12 10A Prawy reflektor (światło drogowe)
13 10A Lewy reflektor (światło drogowe)
14 7,5 A Oświetlenie wewnętrzne
15 7,5 A Światło postojowe, oświetlenie tablicy rejestracyjnej, przyczepa, przekaźnik świateł do jazdy dziennej (KS).
16 10A Halogen: Prawy reflektor (światło mijania)
15A Xenon: Prawy reflektor (światło mijania), spryskiwacz reflektora
17 10A Halogen: lewy reflektor (światło mijania)
15A ksenon: lewy reflektor (światło mijania)
18 20A Światła drogowe, jednostka elektroniki nadwozia (MICU)
19 15A Światło pozycyjne, jednostka elektroniki nadwozia (MICU)
20 7.5A Jednostka elektroniki nadwozia (MICU), system monitorowania ciśnienia w oponach (TPMS)
21 20A Halogen: Światła mijania, jednostka elektroniki nadwozia (MICU)
30A ksenon: światła mijania, jednostka elektroniki nadwozia (MICU)
22 10A Spryskiwacz szyb
23 7,5A Jednostka sterująca adaptacyjnego oświetlenia przedniego / jednostka sterująca automatycznego poziomowania reflektorów, adaptacyjny tempomat (ACC), jednostka radarowa fal milimetrowych
24 20A Szyberdach
25 20A Centralny zamek, jednostka elektroniki nadwozia (MICU)
26 20A Sterownik podnośnika szyb, zamek drzwi kierowcy
27 Opcja HAC 20 A
28 20A Tylne lewe drzwi przesuwne
29 15A Gniazdo przednie (zapalniczka)
30 20A Okno pasażera z przodu
31 20A Klimatyzacja
32 20A Elektrycznie sterowana tylna prawa szyba
33 20A Elektrycznie sterowana tylna lewa szyba
34
35 10A Blokada kluczyka, podświetlenie wyłącznika zapłonu, jednostka elektroniki nadwozia (MICU)
36 7,5A
37
38 30A Przednia wycieraczka/spryskiwacz, jednostka elektroniki nadwozia (MICU)
Zobacz także:  Honda Prelude III (1987-1991) - schematy bezpieczników i przekaźników



W górnej części bloku można zainstalować 3 przekaźniki:

Honda StepWGN (2009-2015) - schematy bezpieczników i przekaźników

Opis

R1 Elektryczne szyby
R2 Pompa paliwa (GM-FI Main 2)
R3 Rozrusznik

Komora silnika

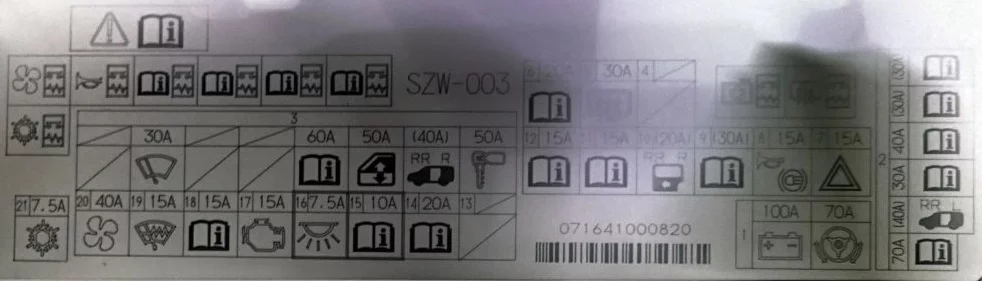

Pod maską skrzynka bezpieczników i przekaźników znajduje się obok akumulatora i jest osłonięta pokrywą ochronną.

Honda StepWGN (2009-2015) - schematy bezpieczników i przekaźników
