Honda CR-V I (1995-2001) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V I z lat: 1995, 1996, 1997, 1998, 1999, 2000, 2001. Honda CR-V I to pierwsza generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten został wprowadzony na rynek w 1995 roku i był produkowany do 2001 roku. Honda […]

05/23/2023
Czas czytania: 3 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V I z lat: 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Honda CR-V I to pierwsza generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten został wprowadzony na rynek w 1995 roku i był produkowany do 2001 roku. Honda CR-V I charakteryzowała się nowoczesnym wyglądem, wysoką jakością wykonania i praktycznością.

CR-V I oferował przestronne wnętrze, które mogło pomieścić pięć osób. Samochód był dobrze zaprojektowany pod kątem ergonomii, a wygodne fotele i wysoka pozycja siedząca zapewniały komfort jazdy zarówno dla kierowcy, jak i pasażerów. Bagażnik był również pojemny i zapewniał dużą przestrzeń do przechowywania.

Pod względem napędu, Honda CR-V I była wyposażona w silniki benzynowe o różnych pojemnościach i mocach, które oferowały odpowiednią dynamikę i ekonomiczność. W zależności od regionu i roku produkcji, mogły być dostępne różne jednostki napędowe.

Honda CR-V I wyróżniała się także swoimi właściwościami terenowymi. Choć nie była to typowa terenówka, posiadała napęd na cztery koła, który zapewniał lepszą przyczepność i kontrolę na trudniejszych nawierzchniach.

Zobacz także:  Honda HR-V II (2016-2018) - schematy bezpieczników i przekaźników

W zakresie bezpieczeństwa, Honda CR-V I była wyposażona w podstawowe systemy, takie jak hamulce ABS, poduszki powietrzne i system stabilizacji toru jazdy.

Podsumowując, Honda CR-V I była pionierem w segmencie kompaktowych SUV-ów. Model ten cieszył się popularnością ze względu na swoje praktyczne cechy, niezawodność i dobrą jakość wykonania.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

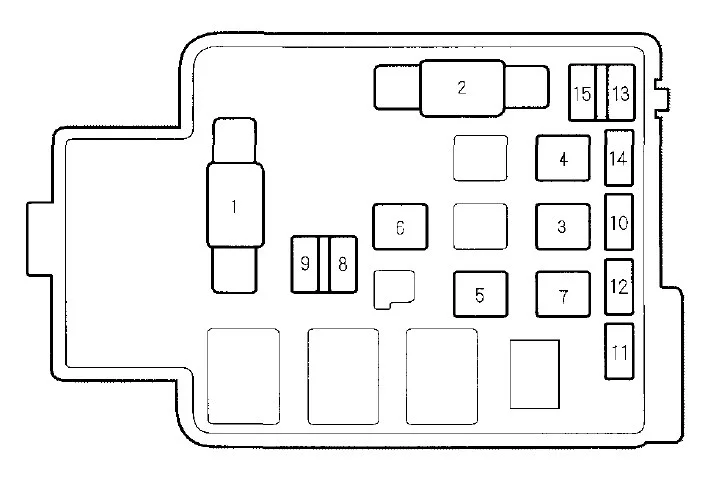

Komora silnika

Skrzynka bezpieczników pod maską znajduje się w komorze silnika.
Pojazdy wyposażone w ABS mają trzecią skrzynkę bezpieczników dla ABS. Znajduje się w komorze silnika po stronie pasażera.

Zobacz także:  Honda Civic IV (1988-1991) - schematy bezpieczników i przekaźników

Honda CR-V I (1995-2001) - schematy bezpieczników i przekaźników



Skrzynka bezpieczników ABS (dla niektórych typów)

Honda CR-V I (1995-2001) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 100 A Główny bezpiecznik akumulatora
2 40 A Główny bezpiecznik zapłonu
3 20 A Odmgławiacz tylnej szyby
4 40 A Zasilanie okien
5 40 A Opcja
6 30 A Reflektor
7 40 A Silnik nagrzewnicy
8 10 A Światła awaryjne
9 15 A Klakson, światło stopu
10 20 A Jednostka zamka drzwi
11 20 A Wentylator chłodzący
12 20 A Wentylator skraplacza
13 15 A FI E/M (ECM/PCM)
14 7,5 A Rezerwa (radio)
15 7,5 A Wewnętrzne światło
SKRZYNKA BEZPIECZNIKÓW ABS:
1 7,5 A Kontrola silnika
2 20 A ABS + B
3 40 A Silnik pompy ABS

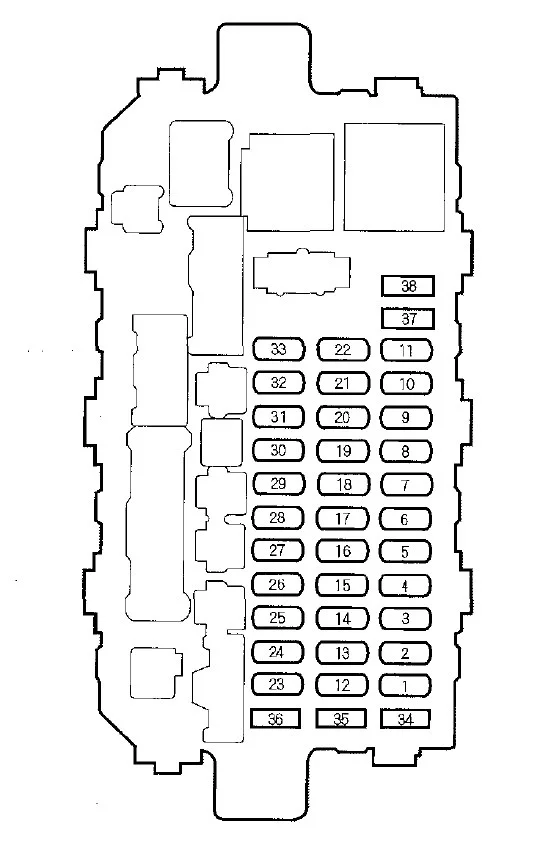

Przedział pasażerski

Wewnętrzna skrzynka bezpieczników znajduje się pod deską rozdzielczą po stronie kierowcy.
Zdejmij pokrywę, odchylając ją w dół i wyciągając ją prosto z zawiasów.

Honda CR-V I (1995-2001) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 10 A Tylna wycieraczka, spryskiwacz
4 10 A Prawe światło drogowe
5 10 A Światło drogowe lewego reflektora
6 10 A Gniazdo zasilania tylnych akcesoriów
7 20 A Lewe tylne okno zasilania
8 20 A Elektryczna szyba tylna prawa
9 15 A Cewka zapłonowa
10 20 A Asystent przedniej szyby elektrycznej
11 20 A Przedni sterownik szyby elektrycznej
12 7,5 A Włącznik światła
13 15 A Pompa paliwa (jednostka SRS)
14 7,5 A Tempomat
15 7,5 A ACG (IG), czujnik SP
16 7,5 A ABS
17 7,5 A Przekaźnik klimatyzacji nagrzewnicy
18 7,5 A Przekaźnik światła do jazdy (model kanadyjski)
19 7,5 A Zapasowe światło
20 7,5 A Światła pozycyjne (model kanadyjski)
21 10 A Prawy reflektor mijania
22 10 A Światła mijania lewego reflektora
23 10 A SRS
24 7,5 A Przekaźnik zasilania okna
25 7,5 A Licznik
26 20 A Przednia wycieraczka, przednia spryskiwacz
27 10 A Gniazdo zasilania akcesoriów przednich
28 10 A Radio
29 Nieużywany
30 7,5 A Światło licznika
31 7,5 A Sygnał startowy
32 7,5 A Światło tablicy rejestracyjnej, tylne światło
33 7,5 A Jednostka zamka wewnętrznego
34 7,5 A Zapasowy bezpiecznik
35 10 A Zapasowy bezpiecznik
36 15 A Zapasowy bezpiecznik
37 20 A Zapasowy bezpiecznik
38 Nieużywany
