Honda CR-V II (2005-2006) – schematy bezpieczników i przekaźników

Rocznik 2005-2006
Zaktualizowano 23.05.2023
Honda CR-V II (2005-2006) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy CR-V II z lat: 2005, 2006.

Honda CR-V II to druga generacja popularnego samochodu sportowo-użytkowego (SUV) produkowanego przez japońskiego producenta Honda. Model ten był produkowany w latach 2001-2006 i przyniósł wiele ulepszeń w porównaniu do poprzednika.

Honda CR-V II charakteryzowała się nowoczesnym wyglądem, smukłymi proporcjami i atrakcyjnym designem. Samochód był dostępny w wersji pięciodrzwiowej i oferował przestronne wnętrze, które mogło pomieścić pięć osób. Ergonomia wnętrza została poprawiona, a materiały wykończeniowe były wysokiej jakości.

Pod względem napędu, Honda CR-V II była wyposażona w benzynowe i wysokoprężne silniki o różnych pojemnościach i mocach. Silniki te zapewniały odpowiednią dynamikę i oszczędność paliwa, a w zależności od rynku i roku produkcji mogły być dostępne różne jednostki napędowe.

Honda CR-V II oferowała również system napędu na cztery koła, który poprawiał trakcję i stabilność samochodu, zwłaszcza podczas jazdy w trudnych warunkach terenowych.

W zakresie bezpieczeństwa, Honda CR-V II była wyposażona w poduszki powietrzne, system ABS (układu hamulcowego z przeciwblokowym) oraz system kontroli stabilności. Dodatkowo, w późniejszych latach produkcji zostały wprowadzone dodatkowe funkcje i ulepszenia w zakresie bezpieczeństwa.

Podsumowując, Honda CR-V II była udanym następcą pierwszej generacji modelu, oferując nowoczesny design, przestronne wnętrze, solidne osiągi i dobrą funkcjonalność. Samochód ten cieszył się dużą popularnością, zarówno jako pojazd rodziny, jak i jako SUV do codziennego użytku.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Główna skrzynka bezpieczników pod maską znajduje się w komorze silnika po stronie kierowcy.
Dodatkowa skrzynka bezpieczników (jeśli jest w wyposażeniu) znajduje się obok głównej skrzynki bezpieczników.

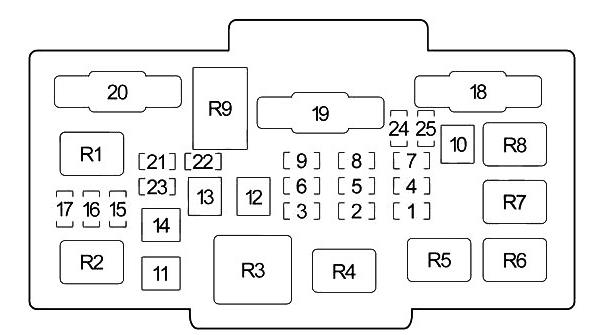

Honda CR-V II (2005-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 20 A Wentylator skraplacza
2 30 A Silnik
3 15 A Wewnętrzne światło
4 20 A Wentylator chłodzący
5 15 A Światła awaryjne
6 15 A Światła postojowe
7 15 A Klakson, stop
8 15 A DBW
9 10 A Zapasowy
10 30 A Silnik ABS
11 20 A Tylny odszraniacz
12 40 A Silnik nagrzewnicy
13 40 A Zasilanie okna
14 40 A Opcja
15 20 A Lewy reflektor
16 20 A Zamek od drzwi
17 20 A Prawy reflektor
18 30 A ABS F/S
19 100 A Akumulator
20 50 A Zapłon 1
21-25 7,5A-30A Zapasowe bezpieczniki
Przekaźniki
R1 Lewy reflektor
R2 Prawy reflektor
R3 Silnik wentylatora
R4 Ogrzewanie tylnej szyby
R5 Sprzęgło sprężarki klimatyzacji
R6 Wentylator chłodnicy
R7 Klakson
R8 Wentylator skraplacza klimatyzacji
R9 Moduł detektora obciążenia elektrycznego (ELD).

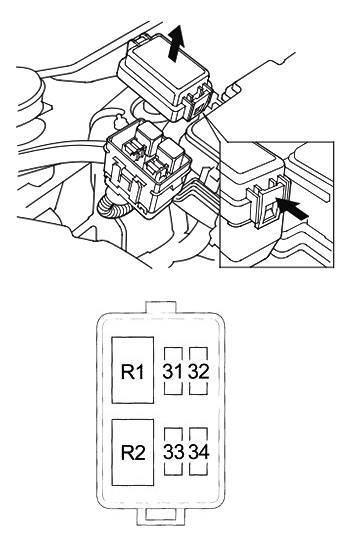

Dodatkowa skrzynka bezpieczników i przekaźników

Honda CR-V II (2005-2006) - schematy bezpieczników i przekaźników

Opis

31 15A Przekaźnik cewki zapłonowej
32 15A Główny przekaźnik PGM-FI 1
33 7,5 A Przekaźnik świateł do jazdy dziennej (DRL)
34 20A Przekaźnik czujnika stosunku powietrza do paliwa (A/F).
Przekaźniki
R1 Sterowanie siłownikiem przepustnicy
R2 Czujnik stosunku powietrza do paliwa (A/F)

Przedział pasażerski

Lokalizacja

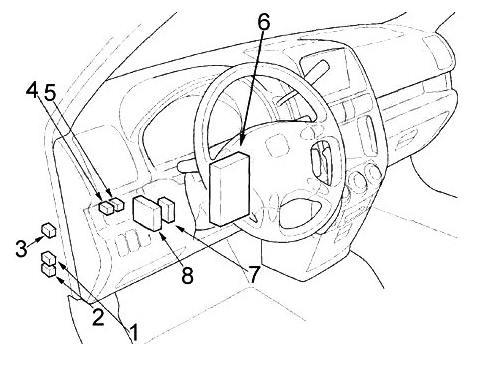

Honda CR-V II (2005-2006) - schematy bezpieczników i przekaźników

Opis

  1. Przekaźnik zamykania klapy
  2. Przekaźnik otwierania szyberdachu
  3. Przekaźnik przedniego gniazda
  4. Przekaźnik świateł mijania
  5. Przekaźnik świateł do jazdy dziennej
  6. Skrzynka bezpieczników i przekaźników
  7. Odbiornik dostępu bezkluczykowego
  8. Sterownik świateł do jazdy dziennej

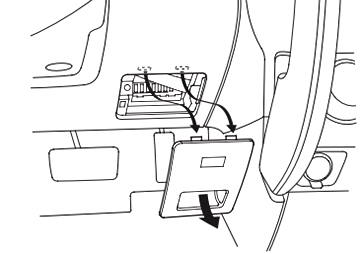

Aby uzyskać dostęp, zdejmij osłonę ochronną.

Honda CR-V II (2005-2006) - schematy bezpieczników i przekaźników

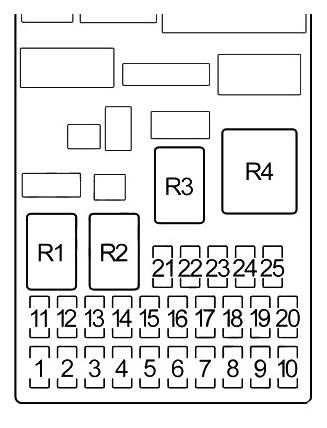

Honda CR-V II (2005-2006) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 A Cewka zapłonowa
2 10 A Gniazdo zasilania tylnych akcesoriów
3 10 A Światła do jazdy dziennej (modele kanadyjskie)
4 10 A ACG
5 — Nieużywany
6 7,5 A Przekaźnik okna zasilania
7 20 A Szyberdach
8 7,5 A Akcesoria, Radio
9 7,5 A Tylna wycieraczka
10 7,5 A Licznik
11 — Nieużywany
12 7,5 A Światła do jazdy dziennej (modele kanadyjskie)
13 10 A SRS
14 10 A Zdalne sterowanie lusterek
15 15 A + B FR ACC
16 20 A Podgrzewane siedzenie
17 15 A Pompa paliwowa
18 15 A Gniazdo zasilania akcesoriów przednich
19 7,5 A Włącznik światła sygnalizacyjnego
20 20 A Przednia wycieraczka
21 — Nieużywany
22 20 A Przednie prawe okno
23 20 A Przednie lewe okno
24 20 A Tylne lewe okno
25 20 A Tylne prawe okno
Przekaźniki
R1 Rozrusznik (A/T)
R2 światło obrysowe
R3 Elektryczne szyby
R4 Wskaźniki świateł awaryjnych i kierunkowskazów

Dodatkowe elementy

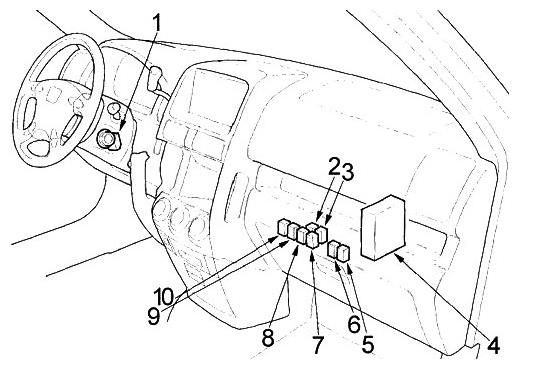

Honda CR-V II (2005-2006) - schematy bezpieczników i przekaźników

Opis

  1. Jednostka sterująca immobilizera (odbiornik)
  2. Przekaźnik ogrzewania siedzenia
  3. Przekaźnik cofania automatycznej skrzyni biegów Przekaźnik czujnika stosunku powietrza do paliwa (A/F).
  4. Moduł sterujący silnika/moduł sterujący skrzynią biegów (ECM/PCM)
  5. Elektryczny przekaźnik ogrzewania lusterek
  6. Przekaźnik blokady zmiany biegów, główny przekaźnik ogrzewania siedzenia (AT)
  7. Przekaźnik złącza zasilania akcesoriów tylnych
  8. Przekaźnik cewki zapłonowej Przekaźnik automatycznej transmisji wstecznej
  9. Główny przekaźnik PGM-FI nr 1
  10. Główny przekaźnik PGM-FI #2

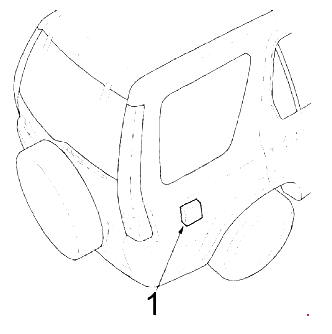

Osobno z tyłu montowana jest jednostka odpowiedzialna za działanie tylnej wycieraczki.

Honda CR-V II (2005-2006) - schematy bezpieczników i przekaźników

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
