Honda StepWGN (2001-2005) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy StepWGN z lat: 2001, 2002, 2003, 2004, 2005.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

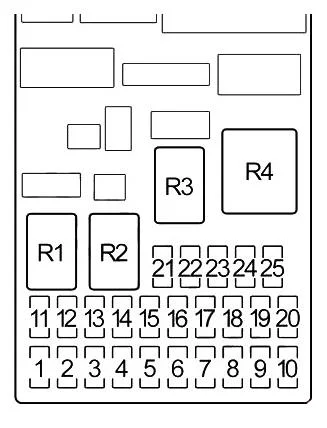

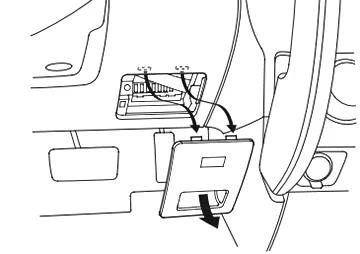

W kabinie główna skrzynka bezpieczników i przekaźników znajduje się na dole tablicy rozdzielczej, po stronie kierowcy. Aby uzyskać dostęp, zdejmij osłonę ochronną.

Honda StepWGN (2001-2005) - schematy bezpieczników i przekaźników

Honda StepWGN (2001-2005) - schematy bezpieczników i przekaźników

Opis

1 15A Cewki zapłonowe
2 10A Tylne gniazdo akcesoriów
3 10A Światła do jazdy dziennej, elektronika nadwozia (Multiplex)
4 10A Alternator, czujnik położenia wałka rozrządu (CMP) A, tempomat, VSA OFF, czujnik obciążenia elektrycznego (ELD), układ odprowadzania oparów benzyny (EVAP), zawór kolektora dolotowego (IMT), wtórny czujnik tlenu (HO2S), czujnik prędkości (VSS) (M/T), kontrola stabilności pojazdu (VSA), zawór o zmiennej długości kolektora dolotowego (IMRC), jednostka sterująca ABS (’03-’04)
5
6 7,5 A Przekaźnik czujnika stosunku powietrza do paliwa (A/F), przekaźnik szyberdachu, moduł sterowania podnośnikiem szyby, przekaźnik podnośnika szyby
7 20A Przekaźnik szyberdachu
8 7,5 A Zestaw wskaźników, elektronika nadwozia (Multiplex), blokada wybieraka biegów, system audio
9 7,5 A System wykrywania zajętości przedniego siedzenia pasażera, czujnik masy przedniego pasażera, tylna wycieraczka, włącznik wycieraczek
10 7,5 A Przekaźnik światła cofania (A/T), włącznik świateł cofania (M/T), zestaw wskaźników, odbiornik kluczy, elektronika nadwozia (Multiplex), system antykradzieżowy, jednostka sterująca ABS (’02), skrzynie biegów przekaźnika blokady wybieraka ( ’02-’04)
11
12 7,5 A Światła do jazdy dziennej (DRL), elektronika nadwozia (Multiplex)
13 10A Jednostka sterująca poduszką powietrzną (SRS)
14 10A Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora klimatyzacji, przekaźnik nagrzewnicy, lusterka elektryczne, przekaźnik wentylatora chłodzącego, przekaźnik podgrzewanej tylnej szyby, tryb recyrkulacji powietrza, przekaźnik podgrzewanego siedzenia, moduł sterowania nagrzewnicą
15 15A ’05-’06: Przekaźnik przedniego gniazda zasilania
20A ’02-’04: Przekaźnik czujnika stosunku powietrza do paliwa (A/F).
16 20A Przekaźnik ogrzewania siedzenia
17 15A Pompa paliwa, moduł sterujący silnika/moduł sterujący zespołu napędowego (ECM/PCM), wskaźnik dezaktywacji przedniej poduszki powietrznej pasażera, immobilizer, główny przekaźnik modułu sterującego silnika (główny PGM-FI) 2, moduł sterujący poduszki powietrznej (SRS)
18 15A System audio (’05-’06), gniazdo akcesoriów z przodu, gniazdo akcesoriów z tyłu
19 7.5A Wskaźniki świateł awaryjnych i kierunkowskazy
20 20A Przednia wycieraczka i spryskiwacz, elektronika nadwozia (Multiplex)
21
22 20A Okno pasażera z przodu
23 20A Regulator szyby kierowcy
24 20A Elektrycznie sterowana tylna lewa szyba
25 20A Elektrycznie sterowana tylna prawa szyba
Przekaźniki
R1 Rozrusznik (A/T)
R2 światło obrysowe
R3 Elektryczne szyby
R4 Wskaźniki świateł awaryjnych i kierunkowskazów
Zobacz także:  Honda S2000 (1999-2009) - schematy bezpieczników i przekaźników

Komora silnika

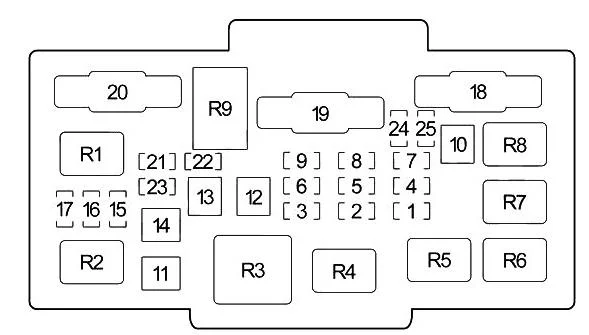

Główny bezpiecznik i skrzynka przekaźników znajdują się pod maską obok akumulatora. Aby uzyskać dostęp, zdejmij pokrywę ochronną urządzenia. Sam blok będzie wyglądał mniej więcej tak.

Honda StepWGN (2001-2005) - schematy bezpieczników i przekaźników

Opis

1 20A Przekaźnik sprzęgła sprężarki klimatyzacji, przekaźnik wentylatora skraplacza klimatyzacji
2 30A 2005-2006: Przekaźnik czujnika stosunku powietrza do paliwa (A/F), przekaźnik świateł do jazdy dziennej (DRL), przekaźnik główny PGM-FI 1, przekaźnik cewki zapłonowej, bezpieczniki (komora silnika): 31, 32, 33, 34
15A 2002-2004: Przekaźnik światła tylnego
3 15A Oświetlenie wnętrza, przednie światło kopuły, światło zapłonu / kluczyka, tylne światło kopuły, jednostka sterująca tylnej wycieraczki, reflektory punktowe, złącze odbiornika XM A, reflektory punktowe
4 20A Przekaźnik wentylatora chłodnicy
5 15A Przełącznik świateł awaryjnych, złącze świateł przyczepy
6 15A 2005-2006: Przekaźnik światła tylnego
10A 2002-2004: Przekaźnik główny 1 PGM-FI
7 15 A Lampa stopu (przełącznik pozycji pedału hamulca), przekaźnik klaksonu
8 15A 2005-2006: Przekaźnik modułu sterującego siłownika przepustnicy
9 System audio 10A, światło cofania, złącze łącza danych (DLC), zespół czujnika, jednostka sterująca immobilizera, jednostka odbiornika Keylees, jednostka sterująca multipleksu
10 30A Moduł kontroli stabilności pojazdu (VSA) / modulatora ABS
11 20A Przekaźnik tylnego odszraniacza
12 40A Przekaźnik silnika wentylatora
13 40A Przekaźnik podnośnika szyb, bezpieczniki (kabina pasażerska): 7, 23
14 Bezpieczniki 40A (w przedziale pasażerskim): 2, 3, 5, 15, 16
15 20A Lewy reflektor, jednostka sterująca światłami do jazdy dziennej (DRL), zespół czujnika,
16 20A Blokada drzwi z zasilaniem, jednostka sterująca multipleksu
17 20A Prawy reflektor, jednostka sterująca światłami do jazdy dziennej (DRL).
18 30A Moduł kontroli stabilności pojazdu (VSA) / modulatora ABS
19 Akumulator 100A, dystrybucja zasilania
20 50A Wyłącznik zapłonu
21  —
22  —
23  —
24  —
25  —
Przekaźniki
R1 Lewy reflektor
R2 Prawy reflektor
R3 Silnik wentylatora
R4 Ogrzewanie tylnej szyby
R5 Sprzęgło sprężarki klimatyzacji
R6 Wentylator chłodnicy
R7 Klakson
R8 Wentylator skraplacza klimatyzacji
R9 Moduł detektora obciążenia elektrycznego (ELD).
