Honda Accord V (1994-1997) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord V z lat: 1994, 1995, 1996, 1997. Honda Accord V, znany również jako Honda Accord CD/CB/CE, był produkowanym w latach 1993-1997 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Oto kilka kluczowych informacji na temat Honda Accord V: Design: […]

05/22/2023
Czas czytania: 5 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Hondy Accord V z lat: 1994, 1995, 1996, 1997.

Honda Accord V, znany również jako Honda Accord CD/CB/CE, był produkowanym w latach 1993-1997 modelem samochodu osobowego klasy średniej przez japońskiego producenta samochodów Honda. Oto kilka kluczowych informacji na temat Honda Accord V:

  1. Design: Honda Accord V zyskał bardziej zaokrąglone i aerodynamiczne kształty w porównaniu do poprzedniej generacji. Był dostępny w wersji czterodrzwiowego sedana oraz wersji coupe. Projektanci skupili się na stworzeniu bardziej dynamicznego i eleganckiego wyglądu, który wpisywał się w nowe trendy designu samochodowego lat 90.
  2. Silniki: Honda Accord V oferował różne jednostki napędowe, zależnie od rynku. Dostępne były silniki benzynowe o pojemności od 2.0 do 2.2 litra. Silniki te były dostępne w różnych wersjach mocy i konfiguracji, oferując odpowiednią kombinację osiągów i ekonomii paliwa.
  3. Wyposażenie i wnętrze: Accord V był dobrze wyposażony i oferował wiele funkcji i udogodnień. W zależności od wersji i wyposażenia, można było znaleźć klimatyzację, elektrycznie sterowane szyby i lusterka boczne, centralny zamek, system audio, skórzaną tapicerkę, podgrzewane fotele i wiele innych opcji. Wnętrze było starannie zaprojektowane, oferując wygodne siedzenia i ergonomiczne rozmieszczenie elementów.
  4. Technologia i innowacje: Honda Accord V wprowadził pewne technologiczne ulepszenia. Na przykład, niektóre wersje były wyposażone w system VTEC (Variable Valve Timing and Lift Electronic Control), który poprawiał wydajność silnika. Dodatkowo, Accord V oferował zaawansowane systemy bezpieczeństwa, takie jak poduszki powietrzne dla kierowcy i pasażera.
  5. Sukces rynkowy: Honda Accord V odniosła sukces na rynku, zarówno w Japonii, jak i na arenie międzynarodowej. Model ten cieszył się popularnością ze względu na swoje osiągi, niezawodność, komfort jazdy i solidną jakość wykonania. Honda utrzymała reputację Accord jako niezawodnego samochodu klasy średniej, a Accord V przyczynił się do dalszego wzrostu popularności marki.
Zobacz także:  Honda Accord VI (1998-2002) - schematy bezpieczników i przekaźników

Honda Accord V był cenionym modelem wśród klientów poszukujących niezawodnego, komfortowego i dobrze wyposażonego samochodu klasy średniej.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

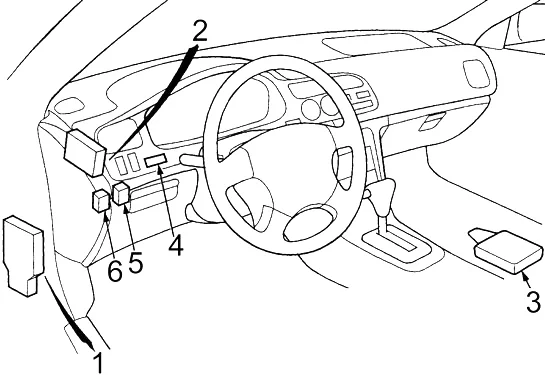

Przedział pasażerski

Honda Accord V (1994-1997) - schematy bezpieczników i przekaźników
  1. Skrzynka bezpiecznikowa
  2. Tempomat
  3. Bezkluczykowy zamek do drzwi/jednostka kontroli bezpieczeństwa
  4. Kontroler jasności świateł na deskę rozdzielczą
  5. Przekaźnik zamykający dach księżycowy
  6. Przekaźnik otwartego dachu księżycowego

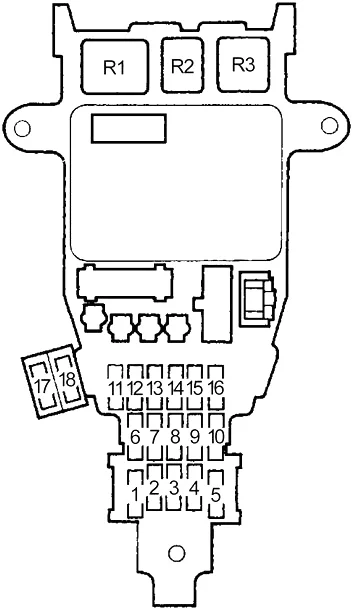

Skrzynka bezpieczników w przedziale pasażerskim

Honda Accord V (1994-1997) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1
2 10 Zespół wskaźnika, światła cofania, zegar, czujnik prędkości pojazdu (VSS), elektromagnes blokady zmiany biegów (A/T), zintegrowana jednostka sterująca, bezkluczykowy zamek drzwi/jednostka kontroli bezpieczeństwa
3 15 Przekaźnik główny PGM-FI, jednostka dodatkowego systemu bezpieczeństwa (SRS)
4 10 Jednostka dodatkowego systemu przytrzymującego (SRS)
5
6
7 7,5 Alternator, moduł sterowania zespołem napędowym (PCM), czujnik obciążenia elektrycznego (ELD), moduł sterowania wentylatorem chłodnicy, tempomat, moduł sterowania skrzyni biegów (TCM – V6)
8 10 Wagon: Silnik wycieraczki tylnej szyby, silnik spryskiwacza tylnej szyby
9 30 Silnik wycieraczek przedniej szyby, przerywany przekaźnik wycieraczek, silnik spryskiwaczy przedniej szyby
10
11
12 7,5 Złącze kontrolne ABS, jednostka sterująca ABS, przekaźnik silnika pompy ABS, siłowniki lusterek mocy
13 7,5 Silnik sterujący recyrkulacją, panel sterowania nagrzewnicą, lampka kontrolna odmgławiacza tylnej szyby, silnik sterujący trybem, moduł sterujący wentylatora chłodnicy, przekaźnik sprzęgła sprężarki klimatyzacji, termostat klimatyzacji, przekaźnik odmgławiacza tylnej szyby, przekaźnik silnika dmuchawy
14 7,5 Przekaźnik główny PGM-FI, moduł sterujący silnika/zespołu napędowego (ECM/PCM), wskaźnik (obwód kontroli hamulców)
15 7,5 Jednostka sterująca światłami do jazdy dziennej
16 10 Przekaźnik zapalniczki
17 7,5 Bezkluczykowy zamek do drzwi/jednostka kontroli bezpieczeństwa
18 7,5 Kierunkowskaz/przekaźnik zagrożenia
Przekaźniki
R1 Kierunkowskaz/zagrożenie
R2 Silnik dmuchawy
R3 Odmgławiacz tylnej szyby
Zobacz także:  Honda Airwave (2005-2010) - schematy bezpieczników i przekaźników

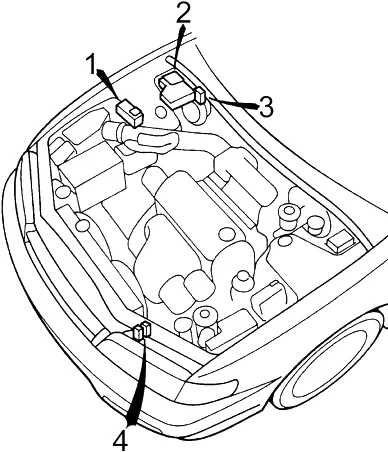

Komora silnika

Honda Accord V (1994-1997) - schematy bezpieczników i przekaźników
  1. Skrzynka bezpieczników nr 2
  2. Skrzynka bezpieczników nr 1
  3. Uchwyt przekaźnika nr 1
  4. 2.2L: Uchwyt przekaźnika nr 2

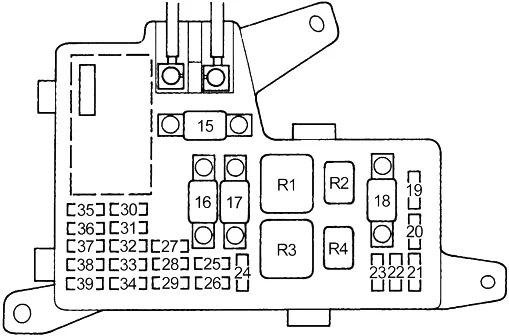

Skrzynka bezpieczników komory silnika nr 1

Honda Accord V (1994-1997) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
15 120 2.2L F22B1: Akumulator, rozdział zasilania
100 2,7L C27A4 V6: akumulator, dystrybucja zasilania
80 2.2L F22B2: Akumulator, rozdział zasilania
16 40 Sedan, Coupe: Odmgławiacz tylnej szyby, skraplacz hałasu
30 Wagon: Odmgławiacz tylnej szyby, skraplacz hałasu
17 40 Silnik dmuchawy
18 50 Przełącznik zapłonu (BAT)
19 20 Lewy reflektor, jednostka sterująca światłami do jazdy dziennej
20 20 Prawy reflektor, jednostka sterująca światłami do jazdy dziennej
21 20 Silnik wentylatora chłodnicy
22
23 10 Jednostka sterująca światłami do jazdy dziennej
24 20 Silnik prawego tylnego okna zasilania
25 20 Silnik lewego tylnego okna zasilania
26 20 Silnik szyby przedniego pasażera
27 20 Silniki elektrycznie regulowanego fotela kierowcy (silnik pochylania fotela kierowcy, silnik elektrycznie opuszczanego tylnego fotela kierowcy)
28 20 Silnik szyby kierowcy, jednostka sterująca szyby elektrycznej
29 30 Silnik szyberdachu
30 20 Klaksony, światła hamowania, elektromagnes blokady kluczyka (A/T)
31 20 Silnik elektrycznie regulowanego fotela kierowcy (silnik opuszczania przedniego fotela kierowcy, silnik przesuwu fotela kierowcy)
32 15 Światła deski rozdzielczej, światła postojowe, tylne światła, oświetlenie tablicy rejestracyjnej
33 15 Przekaźnik główny PGM-FI
20 ’97 – EX (USA), EXR (Ca): Główny przekaźnik PGM-FI
34 15 2.2L: Moduł sterujący wentylatora chłodnicy, przekaźnik wentylatora skraplacza, przekaźnik sprzęgła sprężarki klimatyzacji
20 2,7L: Moduł sterujący wentylatora chłodnicy, przekaźnik wentylatora skraplacza, przekaźnik sprzęgła sprężarki klimatyzacji
35 15 Sedan, Coupe: kierunkowskaz/przekaźnik zagrożenia
10 Wagon: kierunkowskaz/przekaźnik zagrożenia
36 15 Zapalniczka, radio stereo/kaseta
37 7,5 Zintegrowana jednostka sterująca, silnik anteny mocy, oświetlenie bagażnika, oświetlenie sufitowe, oświetlenie sufitowe, oświetlenie mapy
38 20 Bezkluczykowa/zasilana jednostka sterująca zamka drzwi, bezkluczykowa jednostka sterująca zamka drzwi/zabezpieczenia
39 7,5 Moduł sterowania silnikiem/zespołem napędowym (ECM/PCM), zegar, radio stereo/odtwarzacz kasetowy, moduł sterowania skrzynią biegów (TCM)
Przekaźniki
R1 Reflektor
R2 Zasilanie okna
R3 Opornik
R4 Wentylator chłodnicy
Zobacz także:  Honda Civic VII (2001-2005) - schematy bezpieczników i przekaźników

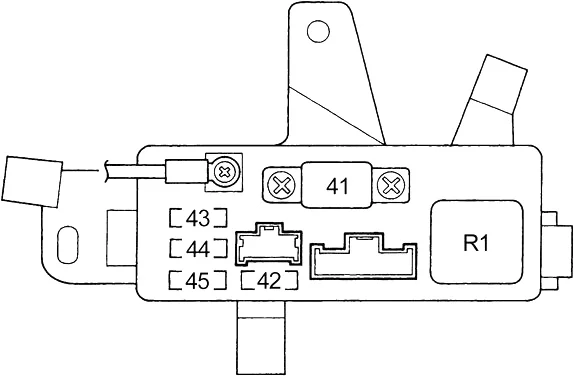

Skrzynka bezpieczników komory silnika nr 2

Honda Accord V (1994-1997) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
41 40 Przekaźnik silnika ABS
42 10 Jednostka sterująca ABS
43 20 Elektromagnesy przednie ABS
44 15 Tylny elektromagnes ABS, jednostka sterująca ABS
45
Przekaźnik
R1 Silnik pompy ABS

Uchwyt przekaźnika komory silnika nr 1

Honda Accord V (1994-1997) - schematy bezpieczników i przekaźników
Numer Przekaźnik
R1 2.7L V6: Sprzęgło sprężarki klimatyzacji
R2 Przerywana wycieraczka
R3 2.7L V6: Wentylator skraplacza

Uchwyt przekaźnika komory silnika nr 2 (tylko 2,2 l)

Honda Accord V (1994-1997) - schematy bezpieczników i przekaźników
Numer Przekaźnik
R1 Sprzęgło sprężarki klimatyzacji
R2 Wentylator skraplacza
