W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Connect z lat: 2016, 2017.
Ford Transit i Tourneo Connect (2016-2017) to kontynuacja udanej serii modeli, które wyróżniają się wszechstronnością, wygodą i niezawodnością. Oto kilka informacji na temat tych pojazdów:
- Design: Ford Transit i Tourneo Connect (2016-2017) charakteryzują się nowoczesnym i dynamicznym designem, który łączy elegancję z funkcjonalnością. Wyraziste linie nadwozia, nowoczesne reflektory i atrakcyjne detale sprawiają, że te modele są atrakcyjne wizualnie.
- Przestronność i funkcjonalność: Ford Transit i Tourneo Connect (2016-2017) oferują przestronne wnętrza, które można dostosować do różnych potrzeb. Dostępne są warianty dostawcze i pasażerskie, z możliwością konfiguracji siedzeń i przestrzeni ładunkowej. Dzięki innowacyjnym rozwiązaniom, takim jak składane siedzenia, można łatwo dostosować przestrzeń do transportu większych przedmiotów.
- Komfort i wygoda: Kabina Ford Transit i Tourneo Connect (2016-2017) została zaprojektowana z myślą o komforcie kierowcy i pasażerów. Wyposażone są w ergonomiczne siedzenia, intuicyjne układy sterowania i funkcjonalne rozwiązania, takie jak schowki i uchwyty na napoje. Dostępne są również opcje wyposażenia, takie jak klimatyzacja, system audio i systemy łączności, które podnoszą komfort podróży.
- Wydajność i oszczędność paliwa: Ford Transit i Tourneo Connect (2016-2017) oferują różne silniki benzynowe i wysokoprężne, które zapewniają dobrą wydajność i oszczędność paliwa. Dzięki zastosowaniu zaawansowanych technologii, takich jak systemy wspomagające układu napędowego i aerodynamiki, te modele są efektywne pod względem eksploatacji.
- Technologia i bezpieczeństwo: Ford Transit i Tourneo Connect (2016-2017) wyposażone są w zaawansowane systemy i technologie, które podnoszą poziom komfortu i bezpieczeństwa. Dostępne są m.in. systemy wspomagające jazdę, takie jak system kontroli trakcji, stabilizacji toru jazdy, system monitorowania martwego pola i system nawigacji GPS. Dodatkowo, zastosowane zostały rozwiązania zwiększające bezpieczeństwo, takie jak systemy kontroli hamowania, systemy wspomagające podczas parkowania i liczne poduszki powietrzne.
Ford Transit i Tourneo Connect (2016-2017) to praktyczne i niezawodne pojazdy, które spełniają oczekiwania zarówno przedsiębiorców, jak i rodzin. Oferują przestronność, funkcjonalność, komfort podróżowania i zaawansowane technologie, zapewniając przy tym dobrą wydajność i bezpieczeństwo.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

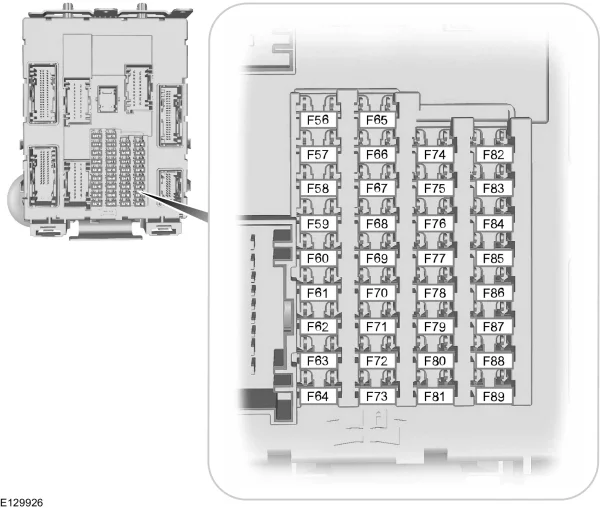

Przedział pasażerski
| Numer | Ampery [A] | Opis |
|---|---|---|
| F56 | 20A | Pompa paliwowa. |
| F57 | – | Nieużywany. |
| F58 | – | Nieużywany. |
| F59 | 5A | Pasywny nadajnik-odbiornik systemu antykradzieżowego. |
| F60 | 10 A | Lampa wewnętrzna.
Zestaw przełączników drzwi kierowcy. Lampka w schowku. Zespół przełączników w konsoli napowietrznej. |
| F61 | 20A | Nieużywany (zapasowy). |
| F62 | 5A | Wycieraczki automatyczne.
Samościemniające się lusterko wewnętrzne. |
| F63 | – | Nieużywany. |
| F64 | – | Nieużywany. |
| F65 | 10 A | Odblokowanie klapy tylnej. |
| F66 | 20A | Przekaźnik podwójnego blokowania i odblokowywania przednich drzwi. |
| F67 | 7,5 A | SYNC.
Moduł interfejsu wyświetlacza przedniego. Moduł globalnego systemu pozycjonowania. |
| F68 | – | Nieużywany. |
| F69 | 5A | Zestaw wskaźników tablicy rozdzielczej. |
| F70 | 20A | Przekaźnik centralnego zamka. |
| F71 | 10 A | Głowica sterująca ogrzewaniem (klimatyzacja manualna).
Podwójna automatyczna kontrola temperatury. |
| F72 | 7,5 A | Moduł kierownicy. |
| F73 | 7,5 A | Złącze łącza danych.
Sygnalizator podtrzymania baterii. |
| F74 | 15A | Reflektor świateł drogowych. |
| F75 | 15A | Przednia lampa przeciwmgielna. |
| F76 | 10 A | Lampa cofania. |
| F77 | 20A | Pompa spryskiwacza. |
| F78 | 5A | Stacyjka. |
| F79 | 15A | Jednostka audio. system nawigacji DVD.
Ekran dotykowy. Przełącznik świateł awaryjnych. Przełącznik blokady drzwi. |
| F80 | – | Nieużywany. |
| F81 | 5A | Elektrycznie sterowany szyberdach. |
| F81 | 5A | Wewnętrzny czujnik ruchu. |
| F82 | 20A | Pompa spryskiwacza. |
| F83 | 20A | Centralny zamek. |
| F84 | 20A | Zasilanie odblokowania DD FF (bezpiecznik masy).
Podwójny zamek DD FF (bezpiecznik masy). |
| F85 | 7,5 A | Stacyjka. |
| F86 | 10 A | Moduł poduszki powietrznej.
System klasyfikacji pasażerów. Wskaźnik wyłączenia poduszki powietrznej pasażera. |
| F87 | – | Nieużywany. |
| F88 | – | Nieużywany. |
| F89 | – | Nieużywany. |

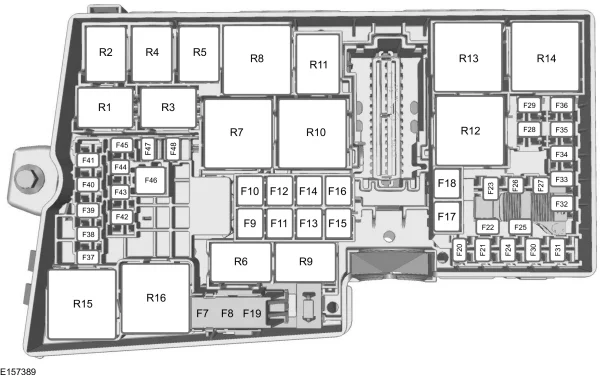

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany. |
| F2 | – | Nieużywany. |
| F3 | – | Nieużywany. |
| F4 | – | Nieużywany. |
| F5 | – | Nieużywany. |
| F6 | – | Nieużywany. |
| F7 | 40A | System zapobiegania blokady kół. |
| F8 | 30A | Kontrola stabilności. |
| F9 | 30A | Ogrzewana tylna szyba. |
| F10 | 40A | Silnik dmuchawy. |
| F11 | 20A | Dodatkowy punkt zasilania tylnej konsoli podłogowej.
Dodatkowy punkt zasilania w przestrzeni ładunkowej. |
| F12 | 30A | Moduł sterujący układu napędowego. |
| F13 | 30A | Przekaźnik rozrusznika. |
| F14 | 40A | Ogrzewana przednia szyba z prawej strony. |
| F15 | 20A | Dodatkowy punkt zasilania w przestrzeni ładunkowej.
Dodatkowy punkt zasilania w bagażniku. |
| F 16 | 40A | Podgrzewana przednia szyba. |
| F17 | 20A | Dodatkowy punkt zasilania konsoli podłogowej. |
| F18 | 40A | Akcesoria – tylko van. |
| F19 | 5A | System zapobiegania blokady kół.
Kontrola stabilności. |
| F20 | 15 A | Klakson. |
| F21 | 5A | Wyłącznik lampki stopu. |
| F22 | 15 A | System monitorowania akumulatora – tylko silnik 1.6 GTDI. |
| F22 | 10 A | Napięcie zasilania – moduł sterowania zespołem napędowym tylko silnik 2,5 L. |
| F23 | 5A | Cewki przekaźników. |
| F24 | – | Nieużywany. |
| F25 | 25 A | Sterownik drzwi (tylko furgonetka). |
| F26 | 5A | Zasilanie cewki przekaźnika sterującego silnika – tylko silnik 2,5 l. |
| F27 | 15 A | Sprzęgło klimatyzacji. |
| F28 | 25 A | Tylne okno elektryczne. |
| F29 | 25A | Przednie okno elektryczne. |
| F30 | 5A | Wyjście wyłącznika zapłonu pozycja II (tylko furgon). |
| F31 | 15 A | Włącznik świateł dachowych taksówki. |
| F32 | 15 A | Moduł sterujący silnika. |
| F33 | 10 A | Moduł sterujący silnika. |
| F34 | 10 A | Wtryskiwacze paliwa. |
| F35 | 15 A | Moc pojazdu 4. |
| F36 | 5A | Aktywna przesłona grilla – tylko silnik 1,6 GTDI i 2,5 l. |
| F37 | 5A | Przekaźnik oszczędzania baterii. |
| F38 | 15 A | Moduł sterujący silnika.
Moduł kontroli skrzyni biegów. |
| F39 | 10 A | Złącze bloku taksówek. |
| F40 | 5A | Elektroniczne wspomaganie kierownicy. |
| F41 | 20A | Moduł sterujący nadwozia. |
| F42 | 15A | Wycieraczka tylnej szyby. |
| F43 | 15 A | Podgrzewany fotel przedni – Van. |
| F43 | 20A | Akcesoria – Van. |
| F44 | 15 A | Moduł sterowania reflektorami. |
| F44 | 5A | Przełącznik klimatyzacji – Taxi. |
| F45 | 10 A | Elektrycznie sterowane lusterko zewnętrzne – bez sterownika drzwi. |
| F46 | 40A | Wycieraczka przedniej szyby. |
| F47 | 7,5 A | Podgrzewane lusterko zewnętrzne – bez sterownika drzwi. |
| F48 | 25 A | Moduł sterujący nadwozia. |
| Przekaźnik | ||
| R1 | Nieużywany. | |
| R2 | Klakson. | |
| R3 | Przekaźnik oszczędzania akumulatora. | |
| R4 | Ogrzewana tylna szyba. | |
| R5 | Wycieraczka tylnej szyby. | |
| R6 | Nieużywany. | |
| R7 | Podgrzewana przednia szyba. | |
| R8 | Opóźnienie akcesoriów. Zasilanie DCU (van). | |
| R9 | Sztafeta – Van. | |
| R10 | Rozrusznik. | |
| R11 | Sprzęgło klimatyzacji. | |
| R12 | Wentylator chłodzący. | |
| R13 | Silnik dmuchawy. | |
| R14 | Elektroniczne sterowanie silnikiem. | |
| R15 | Nieużywany. | |
| R16 | Zapłon. |

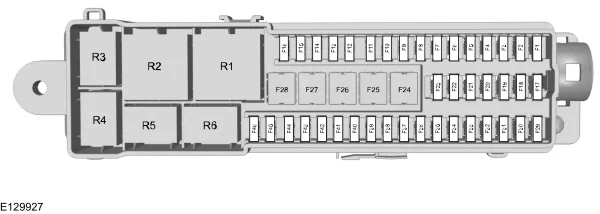

Bagażnik
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 A | Ogrzewanie tylne, wentylacja i klimatyzacja. |
| F2 | 25A | Regulacja fotela kierowcy . |
| F3 | 25A | Moduł drzwi kierowcy. |
| F4 | 25A | Moduł drzwi pasażera. |
| F5 | – | Nieużywany. |
| F6 | 25A | Sterownik drzwi tylny lewy. |
| F7 | 25A | Sterownik drzwi tylnych prawych. |
| F8 | – | Nieużywany. |
| F9 | – | Nieużywany. |
| F10 | – | Nieużywany. |
| F11 | – | Nieużywany. |
| F12 | – | Nieużywany. |
| F13 | – | Nieużywany. |
| F14 | – | Nieużywany. |
| F15 | – | Nieużywany. |
| F 16 | – | Nieużywany. |
| F17 | – | Nieużywany. |
| F18 | – | Nieużywany. |
| F19 | – | Nieużywany. |
| F20 | – | Nieużywany. |
| F21 | – | Nieużywany. |
| F22 | – | Nieużywany. |
| F23 | – | Nieużywany. |
| F24 | – | Nieużywany. |
| F25 | 40A | Silnik dmuchawy tylnej. |
| F26 | 40A | Akcesoria.
Moduł holowniczy przyczepy. |
| F27 | 40A | Taxi. |
| F28 | – | Nieużywany. |
| F29 | 5A | Tylna kamera. |
| F30 | 5A | Pomoc w parkowaniu. |
| F31 | – | Nieużywany. |
| F32 | – | Nieużywany. |
| F33 | – | Nieużywany. |
| F34 | 15 A | Podgrzewany fotel kierowcy . |
| F35 | 15A | Podgrzewany fotel pasażera . |
| F36 | – | Nieużywany. |
| F37 | 20A | Moc żaluzji przeciwsłonecznej. |
| F38 | 10 A | Taxi. |
| F39 | – | Nieużywany. |
| F40 | 7,5 A | Ogrzewanie tylne.
Zasilanie zapłonu modułu wentylacji i klimatyzacji. |
| F41 | 10 A | Złącze taksówki. |
| F42 | 20A | Złącze taksówki. |
| F43 | – | Nieużywany. |
| F44 | – | Nieużywany. |
| F45 | – | Nieużywany. |
| F46 | – | Nieużywany. |
| Przekaźnik | ||
| R1 | Stacyjka. | |
| R2 | Silnik tylnego ogrzewania, wentylacji i klimatyzacji.
Silnik wentylacji i klimatyzacji. |
|
| R3 | Nieużywany. | |
| R4 | Nieużywany. | |
| R5 | Nieużywany. | |
| R6 | Nieużywany. |
