W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Connect z lat: 2014, 2015.

Ford Transit i Tourneo Connect (2014-2015) to kolejna odsłona tych popularnych modeli, charakteryzująca się udoskonaleniami w zakresie designu, wydajności, komfortu i technologii. Oto kilka informacji na temat tych modeli:

  1. Design: Ford Transit i Tourneo Connect (2014-2015) prezentują nowoczesny i dynamiczny design, który nadaje im sportowego wyglądu. Zastosowane zmiany w stylizacji nadwozia, reflektorach, atrapie chłodnicy i zderzakach sprawiają, że te modele są bardziej atrakcyjne wizualnie.
  2. Przestronność i funkcjonalność: Ford Transit i Tourneo Connect (2014-2015) oferują znaczną przestrzeń ładunkową, która może być dostosowana do różnych potrzeb. Dzięki innowacyjnym rozwiązaniom, takim jak system składanych tylnych siedzeń, można zwiększyć przestrzeń ładunkową lub pomieścić większe przedmioty. Warianty pasażerskie Tourneo Connect oferują wygodne miejsca dla pasażerów i elastyczne konfiguracje siedzeń.
  3. Komfort i wygoda: Kabina Ford Transit i Tourneo Connect (2014-2015) została zaprojektowana z myślą o komforcie i wygodzie kierowcy oraz pasażerów. Wyposażone są w ergonomiczne siedzenia, intuicyjne układy sterowania i funkcjonalne rozwiązania, takie jak schowki i uchwyty na napoje. Dodatkowo, dostępne są opcje wyposażenia, takie jak klimatyzacja, system audio i systemy łączności, które podnoszą komfort podróży.
  4. Wydajność i oszczędność paliwa: Ford Transit i Tourneo Connect (2014-2015) są dostępne z różnymi silnikami benzynowymi i wysokoprężnymi, które zapewniają dobrą wydajność i oszczędność paliwa. Dzięki zastosowaniu zaawansowanych technologii, takich jak systemy wspomagania układu napędowego i aerodynamiki, te modele oferują efektywną eksploatację.
  5. Technologia i bezpieczeństwo: Ford Transit i Tourneo Connect (2014-2015) wyposażone są w nowoczesne systemy i technologie, które podnoszą poziom komfortu i bezpieczeństwa. Dostępne są m.in. systemy wspomagające jazdę, takie jak system kontroli trakcji i stabilizacji, system monitorowania martwego pola, system nawigacji GPS i wiele innych. Dodatkowo, zastosowane zostały rozwiązania zwiększające bezpieczeństwo, takie jak systemy kontroli hamowania i liczne poduszki powietrzne.

Ford Transit i Tourneo Connect (2014-2015) to wszechstronne i funkcjonalne pojazdy, które łączą przestronność, wydajność i nowoczesne technologie. Są idealnym wyborem dla przedsiębiorców, rodzin i osób poszukujących praktycznego i niezawodnego samochodu.

Zobacz także:  Ford Taurus (1985-1991) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

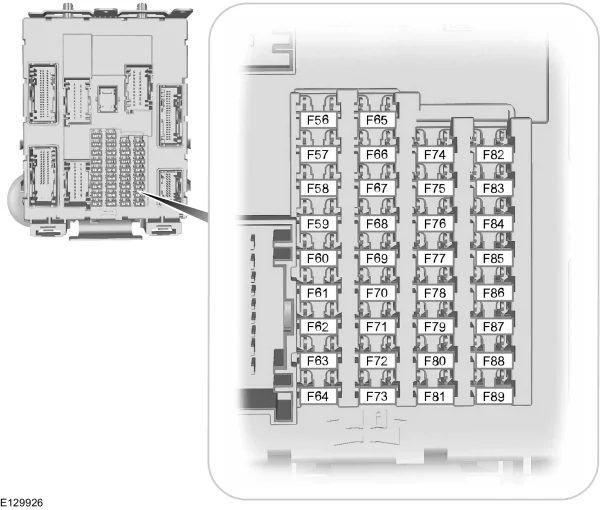

Przedział pasażerski

Ford Transit Connect (2014-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F56 20A Pompa paliwowa
F57 Nieużywany
F58 Nieużywany
F59 5A Pasywny nadajnik-odbiornik systemu antykradzieżowego
F60 10 A Lampka oświetlenia wnętrza
Zestaw wyłączników drzwi kierowcy
Lampka w schowku.
Zespół przełączników w konsoli napowietrznej
F61 Nieużywany
F62 5A Wycieraczki automatyczne Samościemniające się
lusterko wewnętrzne
F63 Nieużywany
F64 Nieużywany
F65 10 A Odblokowanie klapy tylnej
F66 20A Podwójne blokowanie i odblokowanie przekaźnika drzwi przednich
F67 7,5 A SYNC
Moduł interfejsu wyświetlacza przedniego Moduł
globalnego systemu pozycjonowania
F68 Nieużywany
F69 5A Zestaw wskaźników tablicy rozdzielczej
F70 20A Przekaźnik centralnego zamka
F71 10 A Głowica sterująca ogrzewaniem (klimatyzacja ręczna)
Podwójna automatyczna regulacja temperatury
F72 7,5 A Moduł kierownicy
F73 7,5 A Złącze łącza danych. Sygnalizator podtrzymania akumulatora
F74 15A Reflektor świateł drogowych
F75 15A Przednia lampa przeciwmgielna
F76 10 A Lampa cofania
F77 20A Pompa spryskiwacza
F78 5A Nieużywany
F79 15A Jednostka audio;
System nawigacji DVD;
Ekran dotykowy;
Przełącznik świateł awaryjnych;

Przełącznik blokady drzwi.

F80 Nieużywany
F81 5A Elektrycznie sterowany szyberdach.
Wewnętrzny czujnik ruchu.
F82 20A Pompa spryskiwacza (bezpiecznik masy)
F83 20A Centralny zamek (bezpiecznik masy)
F84 20A Podwójne ryglowanie (bezpiecznik uziemienia)
F85 7,5 A Stacyjka
F86 10 A Moduł poduszki powietrznej;
System klasyfikacji pasażerów;

Wskaźnik wyłączenia poduszki powietrznej pasażera.

F87 Nieużywany
F88 25A Zasilanie modułu sterującego nadwozia
KL30
F89 Nieużywany

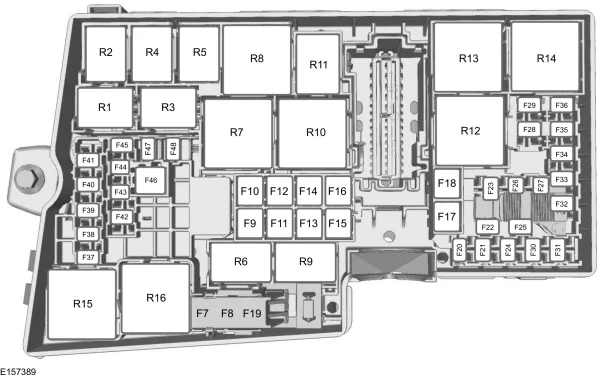

Komora silnika

Ford Transit Connect (2014-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 Nieużywany
F2 Nieużywany
F3 Nieużywany
F4 Nieużywany
F5 Nieużywany
F6 Nieużywany
F7 40A System zapobiegania blokady kół
F8 30A Kontrola stabilności
F9 30A Podgrzewana tylna szyba
F10 40A Silnik dmuchawy
F11 20A Dodatkowy punkt zasilania tylnej konsoli podłogowej;

Dodatkowy punkt zasilania przestrzeni ładunkowej (tylko furgonetka, pojazdy z systemem Start/Stop).

F12 30A Moduł sterujący układu napędowego
F13 30A Przekaźnik rozrusznika
F14 40A Podgrzewana szyba przednia (prawa)
F15 20A Dodatkowy punkt zasilania przestrzeni ładunkowej (tylko furgonetka, pojazdy bez systemu Start/Stop);
Dodatkowy punkt zasilania przedziału bagażowego (Tourneo, pojazdy bez systemu Start/Stop).
F 16 40A Podgrzewana szyba przednia (lewa)
F17 20A Dodatkowy punkt zasilania konsoli podłogowej
F18 Nieużywany
F19 5A Układ zapobiegający blokowaniu się hamulców;
Kontrola stabilności.
F20 15 A Klakson
F21 5A Wyłącznik lampy stop
F22 15 A System monitorowania akumulatora (tylko silnik 1.6 GTDI)
F22 10 A Napięcie zasilania (tylko silnik 2,5 l modułu sterującego zespołem napędowym)
F23 5A Cewki przekaźników
F24 Nieużywany
F25 10 A Lusterka elektryczne (bez sterownika drzwi)
F26 5A Zasilanie cewki przekaźnika sterującego silnika (tylko silnik 2,5 l)
F27 15 A Sprzęgło klimatyzacji
F28 25A Tylne okno elektryczne (bez sterownika drzwi)
F29 25 A Szyba przednia (bez sterownika drzwi)
F30 5A Wyjście wyłącznika zapłonu pozycja II (tylko furgon)
F31 Nieużywany
F32 15 A Moduł sterujący silnika
F33 10 A Moduł sterujący silnika
F34 10 A Wtryskiwacze paliwa
F35 15A Grzałka filtra
F36 10 A Moduł sterujący silnika (tylko silnik DV6 i Fox)
F36 5A Aktywna osłona grilla (tylko silnik 1.6 GTDI i 2.5L)
F37 5A Moduł sterujący wspomagania parkowania (tylko van)
F38 15 A Moduł sterujący silnika;

Moduł sterujący skrzyni biegów.

F39 Nieużywany
F40 5A Elektroniczne wspomaganie kierownicy
F41 20A Moduł sterowania nadwozia
F42 15 A Wycieraczka tylnej szyby
F43 15 A Podgrzewane siedzenie przednie (tylko wagon)
F44 15 A Moduł sterowania reflektorami
F45 10 A Podgrzewana dysza spryskiwacza
F46 40A Wycieraczka przedniej szyby
F47 7,5 A Podgrzewane lusterko zewnętrzne (bez sterownika drzwi)
F48 2 5 A Moduł sterowania nadwozia
Przekaźnik
R1 Nieużywany
R2 Klakson
R3 Nieużywany
R4 Nieużywany
R5 Wycieraczka tylnej szyby
R6 Nieużywany
R7 Podgrzewana szyba przednia
R8 Opóźnienie akcesoriów
R9 Nieużywany
R10 Rozrusznik
R11 Sprzęgło klimatyzacji
R12 Wentylator chłodzący
R13 Silnik dmuchawy
R14 Elektroniczne sterowanie silnikiem
R15 Podgrzewana tylna szyba
R16 Zapłon

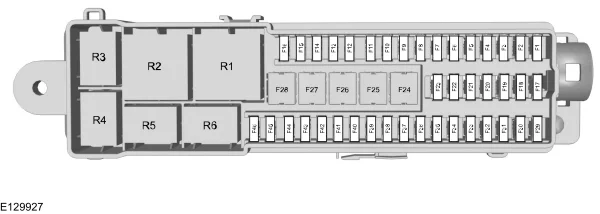

Bagażnik

Ford Transit Connect (2014-2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 A Tylne ogrzewanie, wentylacja i klimatyzacja
F2 25A Regulator fotela kierowcy
F3 25A Moduł drzwi kierowcy
F4 25A Moduł drzwi pasażera
F5 Nieużywany
F6 25A Sterownik drzwi tylny lewy
F7 25A Sterownik drzwi tylnych prawych
F8 Nieużywany
F9 Nieużywany
F10 Nieużywany
F11 Nieużywany
F12 Nieużywany
F13 Nieużywany
F14 Nieużywany
F15 Nieużywany
F 16 Nieużywany
F17 Nieużywany
F18 Nieużywany
F19 Nieużywany
F20 Nieużywany
F21 Nieużywany
F22 Nieużywany
F23 Nieużywany
F24 Nieużywany
F25 40A Silnik dmuchawy tylnej
F26 40A Akcesoria. Moduł holowniczy przyczepy
F27 Nieużywany
F28 Nieużywany
F29 5A Tylna kamera
F30 5A Pomoc w parkowaniu
F31 Nieużywany
F32 Nieużywany
F33 Nieużywany
F34 15A Podgrzewany fotel kierowcy
F35 15A Podgrzewany fotel pasażera
F36 Nieużywany
F37 20A Moc żaluzji przeciwsłonecznej
F38 Nieużywany
F39 Nieużywany
F40 7,5 A Zasilanie zapłonu tylnego modułu ogrzewania, wentylacji i klimatyzacji
F41 Nieużywany
F42 Nieużywany
F43 Nieużywany
F44 Nieużywany
F45 Nieużywany
F46 Nieużywany
Przekaźnik
R1 Stacyjka
R2 Silnik tylnego ogrzewania, wentylacji i klimatyzacji
R3 Nieużywany
R4 Nieużywany
R5 Nieużywany
R6 Nieużywany
