Ford Transit Connect (2010-2013) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Connect z lat: 2010, 2011, 2012, 2013. Ford Transit i Tourneo Connect (2010-2013) to kolejna generacja tych popularnych modeli, charakteryzująca się ulepszonym designem, wydajnością, komfortem i nowoczesnymi rozwiązaniami technologicznymi. Oto kilka informacji na temat tych modeli: Design i rozmiar: Ford Transit […]

07/01/2023
Czas czytania: 7 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit Connect z lat: 2010, 2011, 2012, 2013.

Ford Transit i Tourneo Connect (2010-2013) to kolejna generacja tych popularnych modeli, charakteryzująca się ulepszonym designem, wydajnością, komfortem i nowoczesnymi rozwiązaniami technologicznymi. Oto kilka informacji na temat tych modeli:

  1. Design i rozmiar: Ford Transit i Tourneo Connect (2010-2013) wyróżniają się nowoczesnym, dynamicznym designem, który nadaje im sportowego i atrakcyjnego wyglądu. W porównaniu do poprzednich wersji, są nieco większe, co przekłada się na większą przestrzeń w kabinie i ładowni. Nadal zachowują jednak kompaktowe rozmiary, które ułatwiają poruszanie się w mieście.
  2. Przestronność i funkcjonalność: Ford Transit i Tourneo Connect (2010-2013) oferują znaczną przestrzeń ładunkową, która może być dostosowana do różnych potrzeb. Warianty dostawcze Transit Connect mają możliwość zamontowania dodatkowych półek i systemów mocowania ładunku, umożliwiających zorganizowanie przestrzeni w sposób optymalny. Warianty pasażerskie Tourneo Connect zapewniają wygodne miejsca dla kilku osób i elastyczne konfiguracje siedzeń.
  3. Komfort i wygoda: Kabina Ford Transit i Tourneo Connect (2010-2013) została zaprojektowana z myślą o komforcie i wygodzie kierowcy oraz pasażerów. Ergonomiczne układy deski rozdzielczej, wygodne siedzenia i intuicyjne systemy sterowania sprawiają, że podróż jest przyjemna. Dodatkowo, dostępne są opcje wyposażenia, takie jak klimatyzacja, system audio i nawigacja, które podnoszą komfort jazdy.
  4. Wydajność i oszczędność paliwa: Ford Transit i Tourneo Connect (2010-2013) są dostępne z różnymi silnikami benzynowymi i wysokoprężnymi, które zapewniają dobrą wydajność i oszczędność paliwa. Dzięki nowoczesnym technologiom, takim jak system Start-Stop i lekkiej konstrukcji, te modele są ekonomiczne w eksploatacji i bardziej przyjazne dla środowiska.
  5. Bezpieczeństwo: Ford Transit i Tourneo Connect (2010-2013) zostały wyposażone w zaawansowane systemy bezpieczeństwa, takie jak ABS, ESP, system kontroli trakcji, poduszki powietrzne i wiele innych. Dzięki temu, podróżujący mogą czuć się bezpiecznie i chronieni podczas jazdy.

Ford Transit i Tourneo Connect (2010-2013) to wszechstronne i praktyczne pojazdy, które oferują dużą przestrzeń ładunkową, komfortową kabinę i nowoczesne rozwiązania technologiczne. Są to niezawodne i ekonomiczne modele, które sprawdzą się zarówno w biznesie, jak i w codziennej jeździe.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

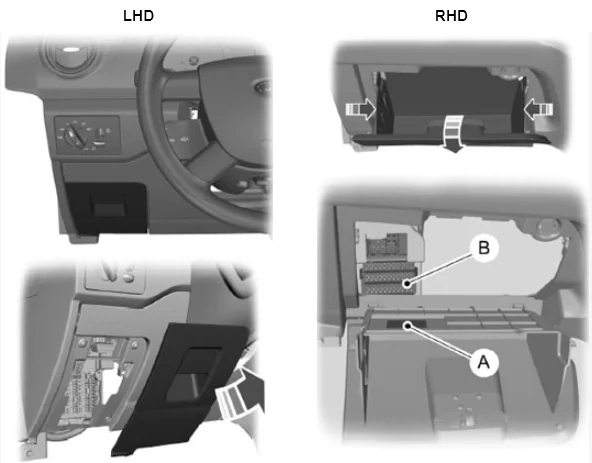

Skrzynka bezpieczników w przedziale pasażerskim

Kierownica z lewej strony: panel bezpieczników i skrzynka przekaźników znajdują się za pokrywą po lewej stronie kierownicy.

Kierownica z prawej strony: panel bezpieczników znajduje się za schowkiem.

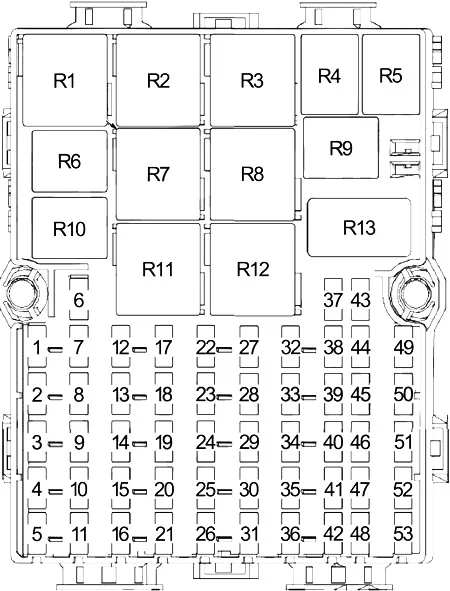

Ford Transit Connect (2010-2013) - schematy bezpieczników i przekaźników

  • A) Etykieta wykresu bezpieczników
  • B) Bezpieczniki

Ford Transit Connect (2010-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Ogólny moduł elektroniczny (GEM) (sygnalizatory zagrożeń)
2 5 Przełącznik zewnętrznego lusterka wstecznego
3 10 Główny włącznik światła, ogólny moduł elektroniczny (GEM)
4  –
5  –
6 10 Włącznik światła, światła do jazdy dziennej (DRL)
7 15 Ogólny moduł elektroniczny (GEM), klakson/oszczędzanie baterii
8 7,5 Moduł sterowania dźwiękiem (ACM), radio, zestaw wskaźników (IC), moduł systemu monitorowania ciśnienia w oponach (TPMS)
9 10 2011-2013: Przekaźnik świateł cofania
10 20 Zasilanie zapłonu, złącze blokowe (taksówka)
11  –
12 10 2009-2010: Główny włącznik światła
7,5 2011-2013: Główny włącznik światła, przednie/tylne światła przeciwmgielne
10 2011-2013: Główny włącznik świateł, przednie/tylne światła przeciwmgielne, podgrzewane dysze spryskiwaczy przednich
13 15 Przełącznik pozycji pedału hamulca
14 15 Zapalniczka (Przód)
20 Zapalniczka, przedni punkt zasilania
15 10 Zasilanie zapłonu, złącze blokowe (taksówka)
16  –
17 20 Przedni przekaźnik wycieraczek, ogólny moduł elektroniczny (GEM), silnik wycieraczek szyby przedniej
18 15 2011-2013: Przekaźnik przednich świateł przeciwmgielnych
10 Podgrzewane fotele przednie
19 7,5 Ogólny moduł elektroniczny (GEM), zestaw wskaźników (IC), recyrkulacja
20 10 Złącze blokowe (taksówka), zasilanie zapłonu/zasilanie akumulatora
21  –
22 15 Moduł sterowania dźwiękiem (ACM), moduł rozpoznawania mowy (SRM), radio, moduł poleceń Bluetooth/głosowych
23 7,5 Przełącznik klimatyzacji, moduł wspomagania parkowania (PAM)
24 7,5 Przekaźnik lamp wewnętrznych, oszczędzanie baterii
25 15 Przełącznik lampy dachowej taksówki
26 10 2011-2013: Oszczędzanie akumulatora
27 7,5 Prawa tylna lampa obrysowa, zespół prawej tylnej lampy, prawa przednia lampa boczna, zespół prawego reflektora
28 7,5 Lampy tablicy rejestracyjnej
29 10 Główny włącznik światła, czujnik deszczu
30 20 Pomocniczy silnik dmuchawy
31  –
32 7,5 Moduł układu przeciwblokującego (ABS), ESP, moduł czujnika kąta skrętu
33 7,5 Moduł systemu klasyfikacji pasażerów (OCSM), wskaźnik dezaktywacji poduszki powietrznej pasażera (PAD), moduł kontroli ograniczeń (RCM)
34 20 Ogólny moduł elektroniczny (GEM), blokada drzwi zasilania, przekaźnik odblokowania tylnych drzwi
35 20 2011-2013: Moduł systemu monitorowania ciśnienia w oponach (TPMS)
36  –
37 25 Przednie szyby elektryczne, przełącznik sterowania szybą główną, przekaźnik szyb po jednym dotknięciu
38 7,5 Przełącznik odszraniania tylnej szyby/podgrzewanego lusterka
39 10 Lampy do jazdy dziennej, lampy postojowe, lampy tablicy rejestracyjnej
40 15 Punkt mocy
20 Drugi punkt mocy
41  –
42  –
43 10 2011-2013: Prawy tylny przekaźnik skrętu
44 10 2011-2013: Przekaźnik skrętu lewego tylnego
45 15 2009-2010: Tylny punkt zasilania
20 2011-2013: Tylny punkt zasilania, tylny punkt zasilania konsoli środkowej, mycie ręczne Transco
46 7,5 Lewa tylna lampa obrysowa, lewa tylna lampa, lewa przednia lampa boczna, lewa lampa przednia
47  –
48  –
49 25 Kratki odszraniania tylnej szyby
50 7,5 Ogólny moduł elektroniczny (GEM), zestaw wskaźników (IC), pasywny nadajnik-odbiornik przeciwkradzieżowy, moduł systemu monitorowania ciśnienia w oponach (TPMS), kamera cofania, lusterko wyświetlacza kamery cofania, pedał przyspieszenia
51 20 Ogólny moduł elektroniczny (GEM), przełącznik wycieraczek/spryskiwaczy, zespoły silnika wycieraczek tylnych
52  –
53  –
Przekaźnik
R1  –
R2  –
R3  –
R4 Wewnętrzne światło
R5 Przednia wycieraczka
R6 Przerywanie świateł mijania
R7 Odmgławiacz tylnej szyby
R8 2011: Oszczędzanie akumulatora
2011-2013: Zapłon
R9 Odblokowanie tylnych drzwi
R10 2011-2013: Przednie światło przeciwmgielne
Pomocniczy silnik dmuchawy
R11 Silnik dmuchawy
R12 2011-2013: Oszczędzanie akumulatora
R13  –

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

Uwaga: Aby zdjąć pokrywę skrzynki rozdzielczej zasilania, najpierw należy usunąć ujemny zacisk kabla akumulatora. Pociągnij zacisk, aby odłączyć go od tacy baterii.

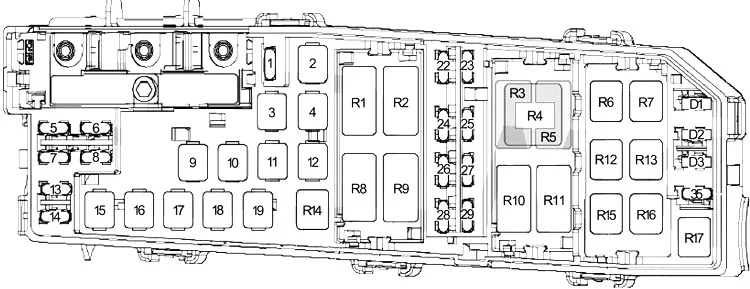

Schemat (Typ 1)

Ford Transit Connect (2010-2013) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 7,5 Podgrzewana przednia szyba Telltale
25 Przekaźnik tylnego wentylatora, bezpieczniki (przedział pasażerski): nr 10, 15
2 40 2009-2010: Bezpieczniki (przedział pasażerski): nr 12, 13, 17, 20, 30, 37, 51
40 2011-2013: Prawa ogrzewana szyba przednia
3 20 2009-2010: Wyłącznik zapłonu
50 2011-2013: Lewa podgrzewana szyba przednia
50 Złącze blokowe (tylko taksówka)
4 20 Przekaźnik pompy paliwa
5 10 Keep Alive Power (PCM), Emisja oparów (EVAP) Elektromagnes sterujący odpowietrznikiem kanistra
6 15 Generator, złącze łącza danych (DLC)
7 10 2009-2010: Przekaźnik lampy cofania
20 2011-2013: Wyłącznik zapłonu
8 15 Przekaźnik świateł drogowych
9 40 2009-2010: Bezpieczniki (przedział pasażerski): nr 1, 2, 3, 14
40 2011-2013: Bezpieczniki (przedział pasażerski): nr 7, 19, 22, 25, 34, 40, 45
10 30 2009-2010: Bezpieczniki (przedział pasażerski): nr 7, 19, 22, 25, 34, 40, 45
25 2011-2013: Bezpiecznik (przedział pasażerski): nr 20, pomocniczy tylny przekaźnik silnika
30 2011: Bezpiecznik (przedział pasażerski): nr 20, przekaźnik skrętu w lewo (taksówka), przekaźnik skrętu w prawo (taksówka)
11 30 2009-2011: Przekaźnik rozrusznika
40 2011-2013: Przekaźnik zapłonu
12 30 Moduł przeciwblokujący układu hamulcowego (ABS) / Silnik pompy kontroli stabilności przechyłu (RSC)
13 30 Przekaźnik silnika dmuchawy
14 10 Moduł sterowania układem napędowym (PCM) Przekaźnik mocy
15 20 Moduł układu przeciwblokującego (ABS) / RSC
16 30 Przekaźnik sterowania wentylatorem o niskiej prędkości
17 50 Przekaźnik sterowania wentylatorem o dużej prędkości
18 20 2009-2010: Przekaźnik świateł do jazdy dziennej, przekaźnik przerywania świateł mijania
25 2011-2013: Przekaźnik świateł do jazdy dziennej, przekaźnik przerywania świateł mijania
19 20 2009-2010: Moduł systemu monitorowania ciśnienia w oponach (TPMS)
50 2011-2013: Przekaźnik odmgławiacza tylnej szyby, bezpieczniki (przedział pasażerski): nr 1, 2, 3, 9, 14, 25, 35
22 10 Wtryskiwacze paliwa, moduł sterujący układu napędowego (PCM), złącze pomocnicze
23 10 Prawa martwa wiązka
24 10 Przekaźnik sprzęgła klimatyzacji
25 10 Lewe światła mijania
26 10 Zawór upustowy pochłaniacza par paliwa (EVAP), podgrzewany czujnik tlenu (HO2S), przekaźnik lampy cofania, silnik krokowy recyrkulacji spalin (EGR), czujnik masowego przepływu powietrza/temperatury powietrza dolotowego (MAF/IAT), czujnik zasięgu skrzyni biegów (TR), Przełącznik pozycji pedału hamulca, dźwignia zmiany biegów
27  –
28 15 Moduł sterujący układu napędowego (PCM)
29 15 Cewka na wtyczkach, złącze pomocnicze
35 10 2009-2010: Moduł sterujący układu napędowego (PCM)
30 2011-2013: Przekaźnik blokady rozrusznika
Przekaźnik
R1 2009-2011: Zapłon
2011-2013: Prawa ogrzewana szyba przednia
Pomocniczy silnik dmuchawy
R2 2011-2013: Blokada rozrusznika
R3  –
R4 Sterowanie wentylatorem o dużej prędkości
R5  –
R6 Światło wsteczne
R7 Pompa paliwowa
R8 Światła drogowe
R9 Moduł sterowania układem napędowym (PCM) Moc
R10 Sterowanie wentylatorem o niskiej prędkości
R11 2009-2010: Rozrusznik
2011-2013: Lewa podgrzewana szyba przednia
R12 Światła do jazdy dziennej (DRL)
R13 Światła mijania
R14 Sprzęgło klimatyzacji
R15 Prawy tylny skręt (taksówka)
R16 2011-2013: Przednie światło przeciwmgielne
R17 Lewy tylny skręt (taksówka)
Dioda
D1 Wentylator chłodzący
D2 Pompa paliwowa
D3 Start

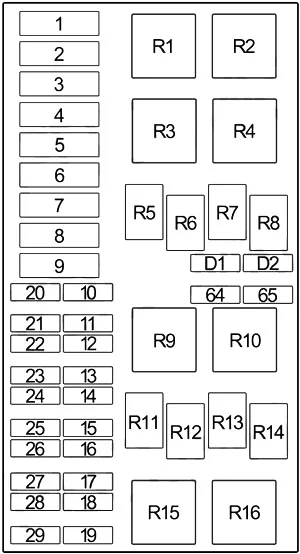

Schemat (Typ 2)

https://ebaymag.com

Numer Ampery [A] Opis
1 40 Centralna skrzynka bezpieczników
2 30 Podwójny wentylator chłodzący
3 30 Centralna skrzynka bezpieczników
4 40 Podgrzewana szyba przednia
5 40 Pojedynczy wentylator chłodzący
50 Podwójny wentylator chłodzący (główny)
6 60 Świece żarowe
7 40 Centralna skrzynka bezpieczników
8 20 Stacyjka
9 20 Moduł sterujący silnika (ECM)
10 10 Czujnik napięcia akumulatora, złącze łącza danych
11 20 Nagrzewnica na paliwo
12 20 Elektromagnes rozrusznika
13 30 Pompa ABS
14 10 Zawór dodatniej wentylacji skrzyni korbowej (PCV), zawór regulacji objętości (VCV)
15 10 Lewe światło drogowe
16 10 Lewe światła mijania
17 10 Prawa martwa wiązka
18 10 Zasilanie modułu sterowania układem napędowym (PCM), czujnik prędkości pojazdu
19 20 Światła do jazdy dziennej (światła boczne)
20 1 Moduł sterujący układu napędowego (PCM)
21 20 Pompa parownika
22 20 Światła do jazdy dziennej (światła mijania)
23 20 Zawory ABS
24 10 Monitorowanie świec żarowych (silniki Diesla)
25 10 Prawa światła drogowe
26 10 Elektromagnes sprzęgła klimatyzacji
27 10 Czujniki, siłowniki, cewki przekaźników
28 20 Światła przeciwmgielne
29 20 Światła mijania (za pośrednictwem przekaźnika świateł głównych)
64 30 Silnik dmuchawy nagrzewnicy
65 7,5 Podgrzewana szyba przednia
Przekaźnik
R1 Rozrusznik
R2  –
R3 Podgrzewana szyba przednia
R4  –
R5 Światła drogowe
R6 Światła mijania
R7 Pompa paliwowa
R8 Moc modułu sterującego silnika/zespołu napędowego (ECM/PCM)
R9 Świece żarowe
R10  –
R11 Klimatyzacja
R12 Lampy do jazdy dziennej
R13 Nagrzewnica na paliwo
R14 Klakson
R15 Wentylator chłodzący
R16 Wentylator chłodzący
Dioda
D1  –
D2 Wentylator chłodzący
Zobacz także:  Ford E-Series (2021-2022) - schematy bezpieczników i przekaźników
