Ford Transit (2015) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit z lat: 2015. Ford Transit i Tourneo (2015) to najnowsza generacja popularnych pojazdów użytkowych i vanów marki Ford. Oto kilka istotnych informacji na temat Forda Transita i Tourneo (2015): Design i aerodynamika: Ford Transit i Tourneo z tego okresu charakteryzują się […]

06/30/2023
Czas czytania: 6 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Transit z lat: 2015.

Ford Transit i Tourneo (2015) to najnowsza generacja popularnych pojazdów użytkowych i vanów marki Ford. Oto kilka istotnych informacji na temat Forda Transita i Tourneo (2015):

  1. Design i aerodynamika: Ford Transit i Tourneo z tego okresu charakteryzują się nowoczesnym designem, który nie tylko nadaje im atrakcyjny wygląd, ale również poprawia aerodynamikę pojazdów. Ich dynamiczne linie i estetyczne detale sprawiają, że są one nie tylko praktyczne, ale również eleganckie.
  2. Pojemność i wszechstronność: Ford Transit i Tourneo (2015) oferują dużą pojemność ładunkową i pasażerską, zapewniając użytkownikom dużo miejsca do przewożenia towarów lub komfortowe miejsce dla pasażerów. Istnieje wiele wariantów nadwozia do wyboru, w tym furgony, kombi, minibusy i wiele innych, które można dostosować do konkretnych potrzeb użytkownika.
  3. Technologia i wyposażenie: Ford Transit i Tourneo (2015) wyposażone są w nowoczesne technologie i systemy ułatwiające prowadzenie pojazdu oraz podnoszące komfort jazdy. Oferują takie opcje jak systemy multimedialne z ekranami dotykowymi, systemy nawigacji, systemy asystujące podczas parkowania, kamerki cofania, systemy bezpieczeństwa, takie jak systemy ostrzegania o kolizji, monitorowanie martwego pola i wiele innych.
  4. Efektywność paliwowa: Ford Transit i Tourneo (2015) zostały zaprojektowane z myślą o oszczędności paliwa. Wprowadzono nowoczesne silniki, które charakteryzują się wysoką mocą i jednocześnie efektywnym zużyciem paliwa. Dzięki temu użytkownicy mogą oszczędzać na kosztach eksploatacji, co jest szczególnie istotne dla flot firmowych i przedsiębiorców.
  5. Komfort i wygoda: Ford zawsze przywiązywał dużą wagę do komfortu użytkowników, dlatego w Transicie i Tourneo (2015) znajdziemy dobrze zaprojektowane i ergonomiczne wnętrza. Fotele są wygodne, a materiały użyte do wykończenia są wysokiej jakości. Ponadto, odpowiednia izolacja akustyczna sprawia, że wnętrze jest ciche i przyjemne w trakcie jazdy.
  6. Bezpieczeństwo: Ford Transit i Tourneo (2015) zostały wyposażone w zaawansowane systemy bezpieczeństwa, które mają na celu zapewnić ochronę kierowcy i pasażerów. Systemy takie jak ABS, ESP, kontrola trakcji, systemy monitorowania martwego pola i asystent pasa ruchu są standardem w tych pojazdach.

Podsumowując, Ford Transit i Tourneo (2015) to nowoczesne i wszechstronne pojazdy użytkowe, które oferują dużą pojemność, zaawansowane technologie, komfortowe wnętrza oraz wysoki poziom bezpieczeństwa. Są one odpowiednie zarówno dla firm i przedsiębiorców, jak i dla osób prywatnych poszukujących praktycznego i funkcjonalnego pojazdu.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

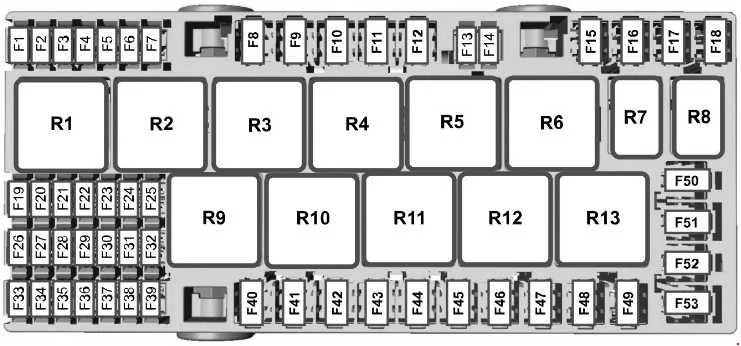

Przedział pasażerski

Zobacz także:  Ford Mondeo I (1992-1996) - schematy bezpieczników i przekaźników

Znajduje się za zdejmowanym panelem poszycia pod kierownicą.

Ford Transit (2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 A Moduł poduszki powietrznej.
F2 4A Układ przeciwblokujący z elektroniczną kontrolą stabilności;

Hamulec postojowy.

F3 Nieużywany.
F4 10 A Przekaźnik światła awaryjnego holowania przyczepy.
F5 20A Wycięte złącza korpusu.
F6 Nieużywany.
F7 Nieużywany.
F8 40A Gniazdo zasilania prądem zmiennym.
F9 30A Moduł hamulca przyczepy.
F10 30A Elektrycznie regulowany fotel kierowcy.
F11 30A Fotel pasażera z napędem elektrycznym.
F12 30A Przekaźnik świateł parkowania przyczepy.
F13 25A Układ przeciwblokujący z elektronicznymi zaworami kontroli stabilności.
F14 5A Moduł sterowania układem napędowym przekaźnik B+.
F15 40A Przekaźnik mocy modułu sterującego układu napędowego.
F 16 40A Zasilanie modułu sterującego nadwozia.
F17 40A Przekaźnik zapłonu 3.
F18 40A Zmodyfikowane połączenia pojazdu.
F19 Nieużywany.
F20 5A Podgrzewany przekaźnik lusterek zewnętrznych.
F21 10 A Zmodyfikowane połączenia zapłonu pojazdu.
F22 15A Panel bezpieczników w przedziale pasażerskim.
F23 7,5 A Moduł sterowania klimatyzacją.
F24 10 A Wycięte złącza korpusu.
F25 7,5 A Oświetlenie wewnętrzne.
F26 10 A Podgrzewane lusterka zewnętrzne.
F27 20A Ogrzewana tylna szyba.
F28 20A Ogrzewana tylna szyba.
F29 10 A Tylna kamera wspomagania parkowania;

System utrzymania pasa ruchu. Lusterko elektryczne.

F30 Nieużywany.
F31 10 A Zasilanie zapłonu hamulca przyczepy.
F32 10 A Oświetlenie wewnętrzne.
F33 Nieużywany.
F34 Nieużywany.
F35 5A Lusterka składane elektrycznie.
F36 20A Klakson.
F37 7,5 A Moduł SYNC.
F38 5A Silnik dmuchawy;

Przekaźnik klaksonowy;

Przekaźnik wycieraczek szyby przedniej;

F39 7,5 A Zdalny dostęp bezkluczykowy;

Akumulator;

Elektryczne szyby;

Ogrzewanie tylne, wentylacja i klimatyzacja.

F40 40A Silnik dmuchawy przedniej.
F41 40A Silnik dmuchawy tylnej.
F42 40A Ogrzewana tylna szyba.
F43 30A Gniazdo przyczepy.
F44 60A Pomocnicze punkty zasilania.
F45 40A Złącza przyczepy Zasilanie B+.
F46 30A Elektryczne szyby.
F47 20A Gniazdo zapalniczki.
F48 20A Tylne pomocnicze punkty zasilania.
F49 20A Przednie pomocnicze punkty zasilania.
F50 60A Przekaźnik zapłonu 1
F51 60A Przekaźnik zapłonu 2.
F52 40A Zmodyfikowane połączenia pojazdu.
F53 40A Zmodyfikowane połączenia pojazdu.
Przekaźnik
R1 Nieużywany (zapasowy).
R2 Pomocnicze punkty zasilania.
R3 Lampa postojowa do holowania przyczepy.
R4 Zapłon 2.
R5 Elektryczne szyby.
R6 Zapłon 1.
R7 Klakson.
R8 Lampa cofania do holowania przyczepy.
R9 Silnik dmuchawy przedniej.
R10 Silnik dmuchawy tylnej.
R11 Ogrzewana tylna szyba;

Podgrzewane lusterka zewnętrzne.

R12 Nieużywany.
R13 Zmodyfikowane połączenia pojazdu.

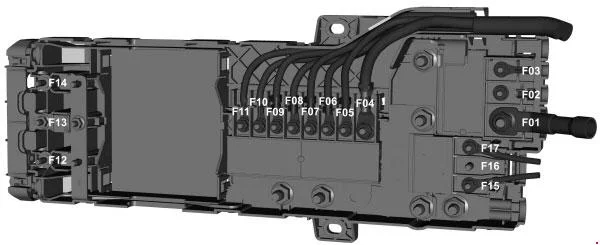

Skrzynka bezpieczników wstępnych

Znajduje się pod siedzeniem kierowcy.

Ford Transit (2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 470A Skrzynka bezpieczników w komorze silnika;

Rozrusznik;

Alternator.

F2 100A Panel bezpieczników w przedziale pasażerskim;

Skrzynka bezpieczników modułu sterującego nadwozia.

F3 40A Moduł sterujący układu napędowego;

System zapobiegania blokady kół.

F4 200A Panel bezpieczników w przedziale pasażerskim.
F5 100A Panel bezpieczników w przedziale pasażerskim.
F6 80A Grzałka o dodatnim współczynniku temperaturowym.
F7 Nieużywany.
F8 100A Zasilanie skrzynki przyłączeniowej silnika.
F9 100A Panel bezpieczników w przedziale pasażerskim.
F10 60A Zasilanie panelu bezpieczników w przedziale pasażerskim.
F11 60A Zasilanie panelu bezpieczników w przedziale pasażerskim.
F12 60A Pomocniczy punkt zasilania 1.
F13 60A Pomocniczy punkt zasilania 2.
F14 60A Pomocniczy punkt zasilania 3.

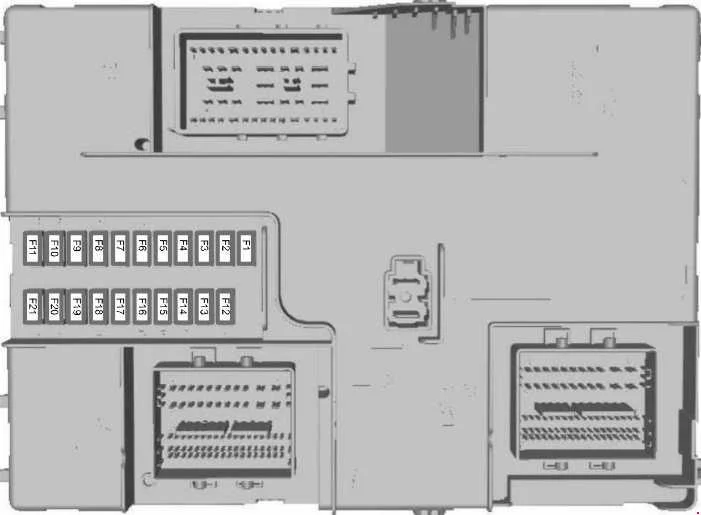

Skrzynka bezpieczników modułu sterującego nadwozia

Ford Transit (2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 15A Centralny zamek 2.
F2 15A Centralny zamek 1.
F3 15A Stacyjka.
F4 5A Moduł sterujący wspomagania parkowania;

Blokada zmiany biegów hamulca.

F5 5A Moduł czujnika deszczu.
F6 15A Pompa spryskiwacza przedniej szyby.
F7 Nieużywany.
F8 Nieużywany.
F9 10 A Światła drogowe prawe.
F10 10 A Światło drogowe lewe.
F11 25A Lampy zewnętrzne prawe;

Lewe światła pozycyjne.

F12 Nieużywany.
F13 15A Diagnostyka pokładowa;

Program oszczędzający baterię.

F14 25A Wskaźnik kierunkowskazów;

Akcesorium z opóźnionym zasilaniem szyb;

Podgrzewana podkładka pod przednią szybę z czujnikiem zjazdu z pasa ruchu.

F15 25A Lampy zewnętrzne z lewej strony;

Prawe światła pozycyjne;

Wysoka lampa stopu.

F 16 20A Jednostka audio;

Jednostka nawigacyjna.

F17 7,5 A Zestaw wskaźników tablicy rozdzielczej;

Sterowanie grzałką.

F18 10 A Moduł włącznika reflektorów;

Moduł kierownicy;

Zasilanie wyłącznika świateł stopu.

F19 5A Przedni moduł interfejsu sterowania/wyświetlacza.
F20 5A Zapłon pasywny system antykradzieżowy.
F21 3A Przekaźnik akcesoriów, kanał dostępu klienta.

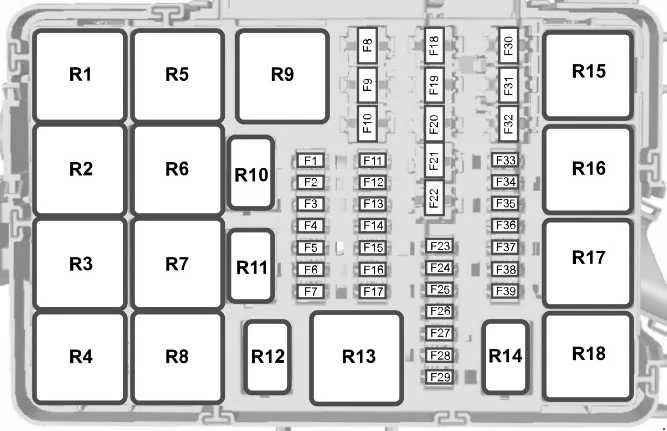

Komora silnika

Skrzynka bezpieczników komory silnika znajduje się w komorze silnika.

Ford Transit (2015) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 10 A Selektywna redukcja katalityczna — olej napędowy.
F2 15A Selektywna redukcja katalityczna — olej napędowy.
F3 15A Selektywna redukcja katalityczna — olej napędowy.
F4 10 A Selektywna redukcja katalityczna — olej napędowy.
F5 3A Parownik z filtrem cząstek stałych;

Monitor świec żarowych.

F6 3A System zapobiegania blokady kół;

Wspomaganie stabilności;

Zapłon.

F7 7,5 A Moduł sterujący układu napędowego.
F8 20A Wentylator chłodzący – benzyna.
F9 30A Wycieraczka przedniej szyby z lewej strony.
F10 30A Wycieraczka prawej przedniej szyby.
F11 10 A Sprzęgło klimatyzacji.
F12 20A Świeca żarowa parownika filtra cząstek stałych.
F13 Nieużywany.
F14 3A Selektywna redukcja katalityczna – zapłon – Diesel.
F15 Nieużywany.
F 16 Nieużywany.
F17 Nieużywany.
F18 40A System zapobiegania blokady kół;

Pompa wspomagająca stabilność.

F19 30A Elektromagnes rozrusznika.
F20 60A Świece żarowe.
F21 60A Przekaźnik zapłonu 3.
F22 40A Zasilanie przekaźnika selektywnej redukcji katalitycznej.
F22 40A Zasilanie przekaźnika elektrycznej pompy próżniowej.
F23 10 A ZABEZPIECZONY BEZPIECZNIK OBWODOWY.
F24 10 A Pompa wtryskowa – Diesel.
F24 20A Pompa wtryskowa paliwa – benzyna.
F25 15A Sterownik przepustnicy – Diesel.
F25 10 A BEZPIECZNIK OBWODU ZABEZPIECZONEGO – Benzyna.
F26 20A ZABEZPIECZONY BEZPIECZNIK OBWODOWY.
F27 Nieużywany.
F28 7,5 A Czujnik skrzyni korbowej – Diesel.
F28 10 A Moc wtrysku – Benzyna 3,7L.
F29 3A Zasilanie zapłonu – Audio – Benzyna.
F29 7,5 A Nagrzewnica wentylacyjna skrzyni korbowej – Diesel.
F30 60A Pojedynczy wentylator chłodzący.
F30 40A Podwójny wentylator chłodzący.
F31 40A Podwójny wentylator chłodzący 2 – benzyna.
F32 30A Silnik wycieraczek szyby przedniej.
F32 60A Podwójne silniki wycieraczek szyby przedniej.
F33 20A Pomocnicza pompa wodna Start-Stop.
F34 Nieużywany.
F35 20A Zasilanie układu sterowania układem napędowym – benzyna.
F35 15A Zasilanie układu sterowania układem napędowym – Diesel.
F36 20A Czujnik masowego przepływu powietrza – benzyna.
F36 15A Czujnik przepływu masy powietrza;

Czujnik NOX 1,2- Diesel.

F37 7,5 A Zawór regulacji objętości.
F38 20A Sprzęgło klimatyzacji – benzyna.
F38 7,5 A Sprzęgło klimatyzacji – Diesel.
F39 10 A UEGO, POMPA VAP, EBYPASS, EDF, HEDF – Benzyna.
F39 15A UEGO, POMPA VAP, EBYPASS, EDF, HEDF – Diesel.
Przekaźnik
R1 Zapłon 3.
R2 Nieużywany.
R3 Nieużywany.
R4 Nieużywany.
R5 Wentylator chłodzący – benzyna.
R6 Wycieraczka przedniej szyby – włączanie i wyłączanie.
R7 Wycieraczka przedniej szyby – niska i wysoka prędkość.
R8 Elektryczna pompa próżniowa – benzyna.
R9 Rozrusznik.
R10 Sprzęgło klimatyzacji.
R11 Świeca żarowa układu parownika paliwa.
R12 Pompa wtryskowa paliwa.
R13 Nieużywany.
R14 Nieużywany.
R15 Wentylator chłodzący o niskiej i wysokiej prędkości.
R16 Selektywna redukcja katalityczna — olej napędowy.
R17 Moduł sterujący układu napędowego.
R18 Wentylator chłodzący o dużej prędkości.
