W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Puma z lat: 1997, 1998, 1999, 2000, 2001, 2002.

Ford Puma (1997-2002) to kompaktowy samochód sportowy produkowany przez firmę Ford. Był to model, który wyrażał połączenie sportowego charakteru, stylowego wyglądu i praktyczności.

Pod względem stylistycznym, Ford Puma wyróżniał się swoim unikalnym designem. Miał zaokrąglone linie nadwozia, krótkie zwisy i muskularne proporcje, co nadawało mu sportowy i dynamiczny wygląd. Charakterystycznymi elementami były również wyraźnie zarysowane reflektory i atrakcyjne detale stylizacyjne, które nadawały mu indywidualny charakter.

Puma oferowała także przyjemne doświadczenie jazdy. Była lekka, zwrotna i łatwa do prowadzenia, co czyniło ją idealnym samochodem do poruszania się po mieście. Dzięki sportowo zestrojonym zawieszeniu i dobrze wyważonej dynamice, Puma zapewniała radość z jazdy na zakrętach i pewność podczas przyspieszania.

Wnętrze Pumy było dobrze zaprojektowane i oferowało przyzwoitą przestrzeń dla kierowcy i pasażerów. Materiały wykończeniowe były solidne, a fotele zapewniały odpowiednie wsparcie podczas dłuższych podróży. Puma oferowała także praktyczność dzięki składanym tylnym siedzeniom, które pozwalały na zwiększenie przestrzeni bagażowej.

Pod maską, Ford Puma oferowała różne wersje silnikowe. Najbardziej popularnymi były silniki benzynowe o pojemności 1,4 i 1,6 litra, które zapewniały wystarczającą moc do dynamicznej jazdy. Puma również była dostępna w wersji sportowej, z silnikiem 1,7 litra o większej mocy i sportowym zestrojeniu.

Ford Puma zdobyła uznanie za swoje osiągi, styl i przyjemność z jazdy. Była dobrze przyjęta zarówno przez krytyków, jak i klientów, co przyczyniło się do jej popularności na rynku. Mimo że produkcja modelu została zakończona w 2002 roku, Ford Puma nadal pozostaje ikoną kompaktowych samochodów sportowych i pozostaje w pamięci wielu miłośników motoryzacji.

Zobacz także:  Ford E-Series (2021-2022) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

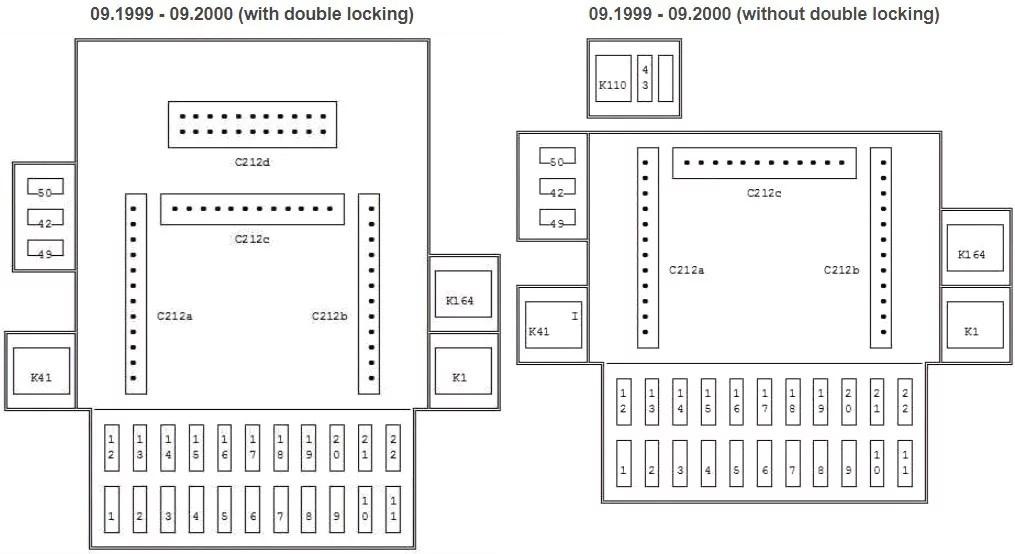

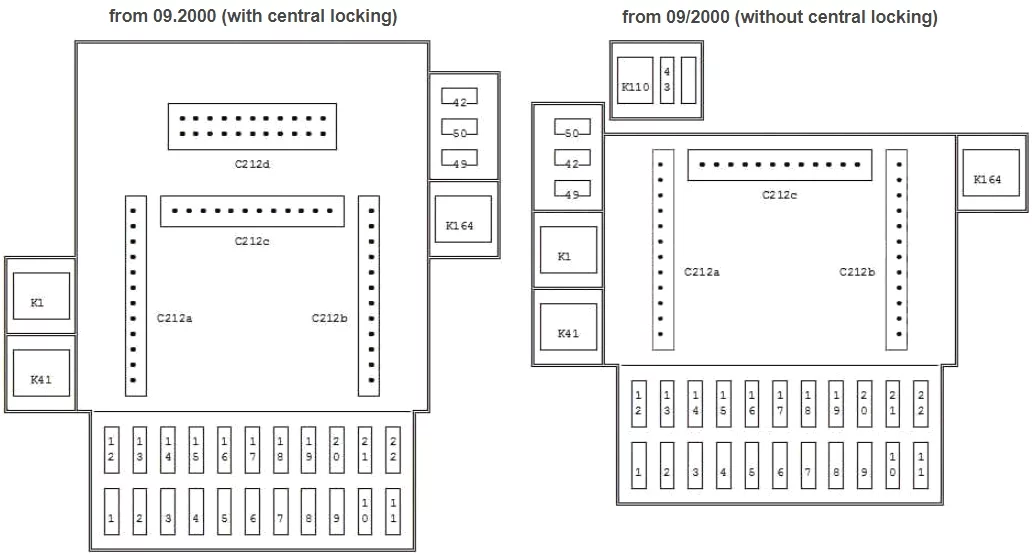

Schemat skrzynki bezpieczników w przedziale pasażerskim

Bezpieczniki i przekaźniki znajdują się w desce rozdzielczej.

Ford Puma (1997-2002) - schematy bezpieczników i przekaźników

Ford Puma (1997-2002) - schematy bezpieczników i przekaźników

Ford Puma (1997-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 15 Zapalniczka
2 7,5 od 09.1999: Oświetlenie wnętrza, Zegar
10 do 07.1999: Radio, oświetlenie wnętrza
3 10 od 09.1999: GEM
4 20 Ogrzewanie tylnej szyby
5 15 Ostrzeżenie o zagrożeniu, klakson
6 7,5 Światło postojowe lewe, Instr.bel (od 07.1999)
7 7,5 Światło pozycyjne prawe, oświetlenie tablicy rejestracyjnej (od 07.1999)
8 15 Centralny zamek, regulacja lusterek
9 15 Regulacja siedziska
10 Nieużywany
11 30 Okna elektryczne
12 20 Silnik wycieraczek
13 15 Ogrzewanie, światło hamowania, światło cofania (od 07.1999)
14 10 Poduszka powietrzna
15 20 od 09.1999: Ogrzewanie lusterek
do 07.1999: Światła do jazdy dziennej
16 30 Silnik dmuchawy nagrzewnicy
17 15 Sygnał włączania
18 15 Elektroniczne sterowanie silnikiem
19 7,5 od 09.1999: Terminal 75
10 do 07.1999: Terminal 75
20 20 do 07.1999: Ogrzewanie lusterek
21 25 do 07.1999: Światła boczne
22 10 od 09.1999: Radio (od 07.2000), złącze diagnostyczne
42 15 od 09.1999: GEM
10 do 07.1999: Tylne światło przeciwmgielne
43 10 od 09.1999: Otwieracz tylnej klapy
44 20 do 07.1999: Centralny zamek
49 20 od 09.1999: Światła do jazdy dziennej
50 25 od 09.1999: Światła boczne
Przekaźnik
K1 Ogrzewanie tylnej szyby
K11 do 07.1999: Silnik wycieraczek
K41 Zapłon
K43 do 07.1999: Lewy kierunkowskaz
K44 do 07.1999: Kierunkowskaz w prawo
K110 Otwieracz tylnej klapy
K118 do 07.1999: Oświetlenie wewnętrzne
K164 od 09.1999: Silnik wycieraczek
do 07.1999: System czyszczenia reflektorów
A66 Brzęczyk ostrzegawczy świateł

Skrzynka bezpieczników w komorze silnika

Schemat (do 07.2000)

Ford Puma (1997-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
23 10 Światła drogowe lewe
24 10 Światła drogowe w prawo
25 10 Światło mijania lewe
26 10 Światła mijania w prawo
27 10 Czujnik HEGO
28 15 Elektroniczne sterowanie silnikiem
29 20 Światła cofania, klimat
30 3 ABS
31 30 ABS
32 3 Pamięć PCM
33 30 ABS
34 30 Regulacja oktanowa
35 10 Pompa paliwowa
36 60 Rozrusznik, wentylator chłodzący silnik
37 40 Wzmacniacz, system czyszczenia reflektorów
38 60 Przekaźnik zapłonu
39 60 Główne zasilanie instalacji elektrycznej pojazdu
40 60 Skrzynka bezpieczników w przedziale pasażerskim, wyłącznik zapłonu
Przekaźnik
K4 Pompa paliwowa
K13 Przekaźnik podtrzymywania zasilania
K94 Rozrusznik
K32 Klimatyzacja
K36 Światła mijania
K37 Światła drogowe
K45 Wentylator chłodzący silnik
K46 Wentylator chłodzący silnik (wysoka prędkość)
K157 Przekaźnik akcesoriów
K158 Klimatyzacja
Dioda
V33 Przekaźnik podtrzymywania zasilania



Zobacz także:  Ford Aerostar (1992-1997) - schematy bezpieczników i przekaźników

Schemat (od 07.2000)

Ford Puma (1997-2002) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
23 10 Światła drogowe lewe
24 30 ABS
25 10 Światła drogowe w prawo
26 10 ABS
27 10 Światło mijania lewe
28 3 ABS
29 10 Światła mijania w prawo
30 15 Elektroniczne sterowanie silnikiem
31 10 Pompa paliwowa
32 20 Klimatyzacja
33 3 Pamięć PCM
34 30 Regulacja oktanowa (do 09.2000)
35 Nieużywany
36 10 Czujnik HEGO
37 Nieużywany
38 Nieużywany
51 60 Rozrusznik, wentylator chłodzący silnik
52 40 System czyszczenia reflektorów
53 60 Przekaźnik zapłonu
54 Nieużywany
55 60 Główne zasilanie instalacji elektrycznej pojazdu
56 60 Skrzynka bezpieczników w przedziale pasażerskim, wyłącznik zapłonu
Przekaźnik
K4 Pompa paliwowa
K13 Przekaźnik podtrzymywania zasilania
K26 Światła przeciwmgielne
K32 Klimatyzacja
K45 Wentylator chłodzący silnik
K46 Wentylator chłodzący silnik (wysoka prędkość)
K94 Uruchomienie blokady
K157 Przekaźnik akcesoriów
K158 Klimatyzacja
K243 Światła mijania
K244 Światła drogowe
Dioda
V22 Przekaźnik wentylatora chłodzenia silnika
V33 Przekaźnik podtrzymywania zasilania
