W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Ranger III z lat: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Ford Ranger (2004-2011) to kolejna generacja popularnego kompaktowego pickupa produkowanego przez firmę Ford. Oto kilka kluczowych informacji na temat tego modelu:
- Design: Ford Ranger z lat 2004-2011 przeszedł znaczący redesign, nadając mu bardziej nowoczesny i muskularny wygląd. Charakteryzował się masywnym przodem, agresywnym stylem i wyraźnymi liniami, co sprawiało, że wyglądał dynamicznie i pewnie na drodze.
- Wersje nadwozia: Ford Ranger oferowany był w różnych wariantach nadwozia, w tym wersje z dwoma drzwiami (Regular Cab) i czterema drzwiami (SuperCab i Double Cab). Dostępne były również różne długości kabiny i przestrzenie ładunkowe, zapewniające elastyczność w dostosowaniu pojazdu do indywidualnych potrzeb.
- Napęd i osiągi: Ranger z lat 2004-2011 oferował różne opcje napędu, w tym napęd na tylną oś lub napęd na cztery koła. Dostępne były również różne silniki benzynowe i dieselowe, które zapewniały moc i wydajność w różnych warunkach jazdy. Ranger był wyposażony w odpowiednie układy zawieszenia i przekładnię, aby zapewnić pewne i płynne prowadzenie na drodze.
- Wyposażenie i technologie: Ford Ranger z lat 2004-2011 oferował różne opcje wyposażenia i technologii, które podnosiły komfort, bezpieczeństwo i wygodę jazdy. Można było znaleźć takie funkcje jak klimatyzacja, system audio, elektryczne sterowanie oknami, centralny zamek, a także opcjonalne udogodnienia, takie jak skórzane tapicerki, systemy nawigacji i łączności Bluetooth.
- Bezpieczeństwo: Ford Ranger z lat 2004-2011 został wyposażony w systemy bezpieczeństwa, które miały na celu ochronę kierowcy i pasażerów. Standardowo były montowane poduszki powietrzne dla kierowcy i pasażera, a w niektórych wersjach dodatkowo dostępne były boczne poduszki powietrzne i systemy stabilizacji toru jazdy.
- Praktyczność i wszechstronność: Ford Ranger z lat 2004-2011 pozostawał popularnym wyborem ze względu na swoją praktyczność i wszechstronność. Posiadał dużą przestrzeń ładunkową, która umożliwiała transport większych przedmiotów i narzędzi. Dodatkowo, Ranger charakteryzował się również dobrą zdolnością holowania, co czyniło go idealnym towarzyszem pracy i przygód na odcinkach off-roadowych.
Podsumowując, Ford Ranger (2004-2011) był udaną generacją tego popularnego kompaktowego pickupa. Oferował nowoczesny design, różnorodność wersji nadwozia, opcje napędu i wyposażenia, zapewniając użytkownikom praktyczność, niezawodność i komfort jazdy. Ranger z tego okresu był ceniony zarówno przez klientów indywidualnych, jak i przedsiębiorców, spełniając ich różnorodne potrzeby zarówno w codziennej jeździe, jak i zastosowaniach profesjonalnych.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
Skrzynka bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się pod prawą stroną deski rozdzielczej za panelem nożnym. Narzędzie do ściągania bezpieczników znajduje się w pobliżu prawego dolnego rogu skrzynki bezpieczników; to narzędzie pomoże w wyciągnięciu bezpieczników w celu sprawdzenia, jeśli to konieczne.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 5 | Przełącznik ściemniacza na tablicy rozdzielczej |
| 2 | 10 | Lampy do holowania przyczepy |
| 3 | 10 | Prawy reflektor świateł mijania |
| 4 | 10 | Lewy reflektor świateł mijania |
| 5 | 30 | 2004-2007: Wycieraczki/spryskiwacze szyby przedniej |
| 5 | 2008-2012: Moduł wycieraczki przedniej szyby (run/accy) | |
| 6 | 10 | Radio (RUN/ACCY), oświetlenie przełącznika drzwi (2008-2012) |
| 7 | 5 | 2004-2006: Wskaźnik oświetlenia reflektorów |
| 8 | 10 | Moduł kontroli ograniczeń (RCM), PADI (wskaźnik dezaktywacji poduszki powietrznej pasażera), czujnik klasyfikacji pasażerów (OCS; 2007-2012) |
| 9 | 5 | Wskaźnik poduszki powietrznej klastra |
| 10 | 10 | Klaster (RUN/START), moduł 4×4 (RUN/START) |
| 11 | 10 | Panel bezpieczników w przedziale pasażerskim (zasilanie logiczne) |
| 12 | 15 | Wzmacniacz subwoofera w konsoli środkowej, radio satelitarne |
| 13 | 15 | Klakson, lampy wewnętrzne |
| 14 | 15 | Reflektor świateł drogowych, wskaźnik świateł drogowych (klaster) |
| 16 | 30 | Okna elektryczne |
| 17 | 15 | Kierunkowskazy/światła awaryjne |
| 18 | — | Nieużywany |
| 19 | 20 | Środkowa górna lampa stopu (CHMSL)/lampy stopu |
| 20 | 10 | Moduł układu przeciwblokującego (ABS), blokada zmiany biegów (2004-2007), moduł kontroli prędkości, lampy cofania, przełącznik anulowania nadbiegu, elektroniczny migacz (skręt/zagrożenie) |
| 21 | 5 | Przekaźnik rozrusznika |
| 22 | 5 | Zapasowy |
| 23 | 30 | Reflektory (światła mijania i drogowe) |
| 24 | 20 | Radio |
| 26 | 2 | 2004-2006: Przełącznik ciśnienia hamulca |
| 2007-2012: Nadmiarowy przełącznik tempomatu | ||
| 27 | 10 | Przekaźnik dmuchawy klimatyzacji/drzwi mieszane, moduł 4×4 (2004-2006) |
| 28 | 15 | Zasilanie bateryjne modułu 4×4 (B+) |
| 29 | 20 | Zapalniczka lub gniazdo zasilania, złącze diagnostyczne (OBD II) |
| 30 | 5 | Lusterka elektryczne |
| 31 | 20 | Przednie światła postojowe, tylne światła postojowe, lampy tablicy rejestracyjnej, ściemniacz, lampy postojowe przyczepy holowniczej |
| 32 | 5 | Przełącznik hamulca (logika) |
| 33 | 5 | Zasilanie akumulatora zestawu wskaźników (B+) |
| 34 | 20 | Punkt mocy |
| 35 | 15 | Blokady zasilania |
| 15 | 2004-2007: Przekaźnik jednoprzyciskowy | |
| 25 | Przekaźnik akcesoriów | |
Skrzynka bezpieczników w komorze silnika
Skrzynka rozdzielcza mocy znajduje się w komorze silnika.

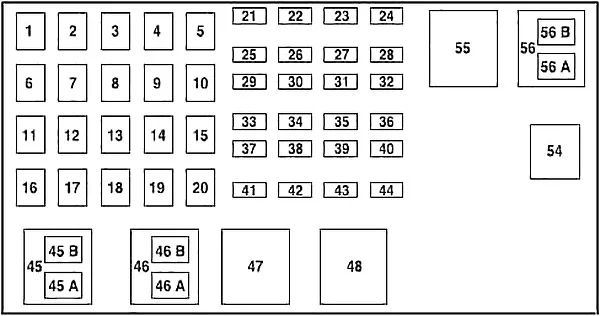

Silnik 2,3 l

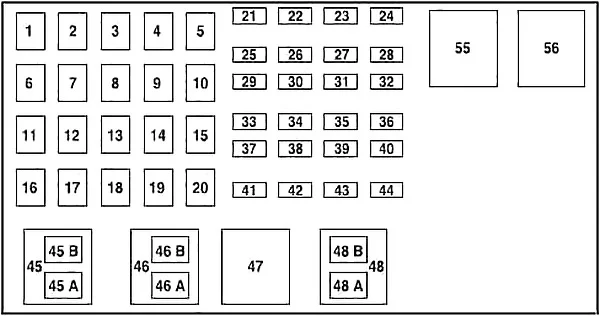

Silniki 3,0L i 4,0L
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 50 | 2004: Panel bezpieczników w przedziale pasażerskim |
| 40 | 2005-2012: Panel bezpieczników w przedziale pasażerskim | |
| 2 | 40 | 2004-2007: Wzmacniacz (tylko system audio Tremor) |
| 3 | 50 | 2004: Panel bezpieczników w przedziale pasażerskim |
| 40 | 2005-2012: Panel bezpieczników w przedziale pasażerskim | |
| 4 | — | Nieużywany |
| 5 | 50 | Panel bezpieczników w przedziale pasażerskim |
| 6 | — | Nieużywany |
| 7 | 40 | 2004-2007: Rozrusznik |
| 30 | 2008-2012: Rozrusznik | |
| 8 | — | Nieużywany |
| 9 | 40 | Stacyjka |
| 10 | — | Nieużywany |
| 11 | 30 | Moduł sterujący układu napędowego (PCM), czujniki silnika |
| 12 | — | Nieużywany |
| 13 | 30 | Silnik dmuchawy (klimatyzacja) |
| 14 | — | Nieużywany |
| 15 | 30 | 2004: Układ przeciwblokujący (ABS) (elektromagnesy) |
| 16 | — | Nieużywany |
| 17 | 40 | ABS (silnik) |
| 18 | — | Nieużywany |
| 19 | 20 | Silnik 2,3 l: Wentylator silnika |
| 20 | — | Nieużywany |
| 21 | 10 | PCM utrzymuj moc, Elektrozawór oczyszczania kanistrów (2007-2012) |
| 22 | — | Nieużywany |
| 23 | 20 | 2004-2006: Pompa paliwa |
| 30 | 2007-2012: Silnik pompy paliwa, wtryskiwacze paliwa | |
| 24 | — | Nieużywany |
| 25 | 10 | Elektrozawór sprzęgła klimatyzacji |
| 26 | — | Nieużywany |
| 27 | 20 | Moduł 4×4 |
| 28 | — | Nieużywany |
| 29 | 30 | 2008-2012: Wycieraczki/spryskiwacz |
| 30 | — | Nieużywany |
| 31 | 15 | Światła przeciwmgielne |
| 32 | 30 | 2005-2012: Moduł układu przeciwblokującego (ABS) |
| 33 | — | Nieużywany |
| 34 | — | Nieużywany |
| 35 | — | Nieużywany |
| 36 | — | Nieużywany |
| 37 | — | Nieużywany |
| 38 | 7,5 | Holowanie przyczepy (skręt w prawo) |
| 39 | 15 | 2007-2012: moc PCM |
| 40 | — | Nieużywany |
| 41 | 15 | 2004-2006: Podgrzewane czujniki tlenu w spalinach (HEGO), zawór odpowietrzający pochłaniacza EVAP, silnik krokowy recyrkulacji spalin (EGR), skrzynia biegów |
| 10 | 2007-2012: Automatyczna skrzynia biegów | |
| 42 | 7,5 | Holowanie przyczepy (skręt w lewo) |
| 43 | 20 | 2007-2012: Cewka przekaźnika wentylatora silnika, cewka przekaźnika klimatyzacji, IAC, czujnik masowego przepływu powietrza, czujnik tlenu podgrzewanych spalin, czujnik modułu katalizatora, cewka zaworu zarządzania oparami |
| 44 | 15 | 2007-2012: Cewka zapłonowa, kondensator |
| 45A | 2004-2007: Przekaźnik wycieraczek | |
| 45B | 2004-2007: Manetka wycieraczek Park/Run | |
| 46A | 2004-2006 (2,3 L): Przekaźnik pompy paliwa | |
| 2007-2012 (2,3 L): Przekaźnik pompy paliwa, przekaźnik wtryskiwaczy paliwa | ||
| Silniki 3,0L i 4,0L: Elektromagnes sprzęgła klimatyzacji | ||
| 46B | 2004-2007: Przekaźnik pompy spryskiwacza | |
| 47 | Silnik 2,3 l: Przekaźnik wentylatora silnika | |
| Silniki 3,0L i 4,0L: przekaźnik PCM | ||
| 48 | Silnik 2,3 l: przekaźnik rozrusznika | |
| 48A | 2004-2006 (3,0 l, 4,0 l): Przekaźnik pompy paliwa | |
| 2007-2012 (3,0 l, 4,0 l): Przekaźnik pompy paliwa, przekaźnik wtryskiwaczy paliwa | ||
| 48B | Silniki 3,0L i 4,0L: Przekaźnik świateł przeciwmgielnych | |
| 54 | Przekaźnik modułu sterującego układu napędowego (PCM) | |
| 55 | Przekaźnik dmuchawy | |
| 56 | Silniki 3,0L i 4,0L: Przekaźnik rozrusznika | |
| 56A | Silnik 2,3 l: przekaźnik elektromagnetyczny sprzęgła klimatyzacji | |
| 56B | Silnik 2,3 l: przekaźnik światła przeciwmgielnego | |
