W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Galaxy III i S-MAX z lat: 2015, 2016, 2017, 2018, 2019.
Ford Galaxy III to trzecia generacja popularnego modelu MPV (Multi-Purpose Vehicle) produkowanego przez firmę Ford. Samochód ten był dostępny na rynku w latach 2015-2019 i oferował wiele cech, które czynią go atrakcyjnym dla rodzin i osób ceniących przestrzeń oraz komfort podróżowania.
Ford Galaxy III to samochód, który łączy przestronność, komfort i zaawansowane technologie. Jest to idealne rozwiązanie dla rodzin i osób poszukujących samochodu z dużą ilością miejsca i wygodą podróżowania. Dzięki swoim cechom, Galaxy III zapewnia przyjemne doświadczenie jazdy zarówno na długich trasach, jak i w codziennym użytkowaniu.

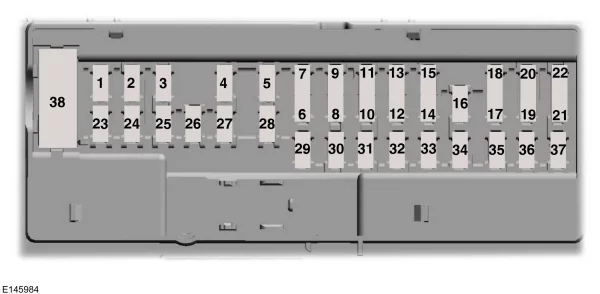

Panel bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się pod deską rozdzielczą po lewej stronie kolumny kierownicy.
| Numer | Ampery [A] | Opis |
| 1 | 10A 1 | Oświetlenie (nastrojowe, schowek, próżność, kopuła, klapa bagażnika) |
| 2 | 7,5A 1 | Fotele z pamięcią, lędźwiowe, elektryczne lusterko |
| 3 | 20A 1 | Odblokowanie drzwi kierowcy |
| 4 | 5A 1 | Przełącznik włączania/wyłączania elektronicznego hamulca przyczepy na rynku wtórnym |
| 5 | 20A 1 | Stacyjka. Przełącznik zapłonu z przyciskiem |
| 6 | 10A 2 | Podgrzewana cewka przekaźnika siedzenia |
| 7 | 10A 2 | Nieużywany (zapasowy) |
| 8 | 10A 2 | Nieużywany (zapasowy) |
| 9 | 10A 2 | Nieużywany (zapasowy) |
| 10 | 5A 2 | Klawiatura. Moduł windy załadowczej |
| 11 | 5A 2 | Nieużywany |
| 12 | 7,5A 2 | Kontrola klimatu |
| 13 | 7,5A 2 | Blokada kolumny kierownicy. Grupa. Logika łącza danych |
| 14 | 10A 2 | Nieużywany |
| 15 | 10A 2 | Moduł bramki Datalink |
| 16 | 15A 1 | Zabezpieczenie przed dziećmi. Odblokowanie klapy tylnej |
| 17 | 5A 2 | Nieużywany (zapasowy) |
| 18 | 5A 2 | Zapłon. Przycisk stop przełącznik startowy |
| 19 | 7,5A 2 | Wskaźnik wyłączenia poduszki powietrznej pasażera. Wskaźnik zasięgu skrzyni biegów |
| 20 | 7,5A 2 | Nieużywany (zapasowy) |
| 21 | 5A 2 | Czujnik wilgotności i temperatury w samochodzie. System informacji o martwym polu. Tylna kamera wideo. Adaptacyjny tempomat |
| 22 | 5A 2 | Czujnik klasyfikacji pasażerów |
| 23 | 10A 1 | Opóźnione akcesorium (logika falownika, logika szyberdachu) |
| 24 | 20A 1 | Odblokowanie centralnego zamka |
| 25 | 30A 1 | Drzwi kierowcy (okno, lustro) |
| 26 | 30A 1 | Drzwi pasażera przednie (okno, lusterko) |
| 27 | 30A 1 | Szyberdach |
| 28 | 20A 1 | Wzmacniacz |
| 29 | 30A 1 | Tylne drzwi po stronie kierowcy (okno) |
| 30 | 30A 1 | Tylne drzwi boczne pasażera (okno) |
| 31 | 15A 1 | Nieużywany (zapasowy) |
| 32 | 10A 1 | Globalny System Pozycjonowania. Wyświetlacz. Kontrola głosu. Adaptacyjny tempomat. Odbiornik częstotliwości radiowych |
| 33 | 20A 1 | Radio |
| 34 | 30A 1 | Magistrala rozruchowa (bezpiecznik 19, 20, 21, 22, 35, 36, 37, wyłącznik automatyczny) |
| 35 | 5A 1 | Moduł kontroli ograniczeń |
| 36 | 15A 1 | Automatycznie przyciemniane lusterko wsteczne. Podgrzewane siedzenie. Napęd na wszystkie koła |
| 37 | 15A 1 | Moc logiki modułu stabilności napięcia |
| 38 | 30A | Nieużywany (zapasowy) |
|
1 mikrobezpiecznik.
2 Podwójny bezpiecznik mikro.
|
||
Skrzynka rozdzielcza zasilania
| Numer | Ampery [A] | Opis |
| 1 | 25A 3 | Silnik wycieraczek |
| 2 | — | Przekaźnik rozrusznika |
| 3 | 15A 1 | Tylna wycieraczka. Czujnik deszczu |
| 4 | — | Przekaźnik silnika dmuchawy |
| 5 | 20A 3 | Punkt zasilania 3 – tył konsoli |
| 6 | — | Przekaźnik podgrzewacza pomocniczego nr 2 |
| 7 | 20A 1 | Moduł sterowania zespołem napędowym – moc pojazdu 1 |
| 8 | 20A 1 | Moduł sterowania zespołem napędowym – moc pojazdu 2 |
| 9 | — | Przekaźnik modułu sterującego układu napędowego |
| 10 | 20A 3 | Punkt zasilania 1 – przód kierowcy |
| 11 | 15A 2 | Moduł sterowania zespołem napędowym – moc pojazdu 4 |
| 12 | 15A 2 | Moduł sterowania zespołem napędowym – moc pojazdu 3 |
| 13 | 10A 2 | Nieużywany (zapasowy) |
| 14 | 10A 2 | Nieużywany (zapasowy) |
| 15 | — | Przekaźnik rozruchowy |
| 16 | 20A 3 | Punkt zasilania 2 – konsola |
| 17 | 20A 3 | Punkt zasilania 4 – bagażnik |
| 18 | 10A 1 | Nieużywany (zapasowy) |
| 19 | 10A 1 | Elektroniczne wspomaganie kierownicy podczas rozruchu |
| 20 | 10A 1 | Uruchomienie oświetlenie |
| 21 | 15A 1 | Uruchomienie kontrolę skrzyni biegów. Uruchomienie/zatrzymanie pompy oleju przekładniowego |
| 22 | 10A 1 | Elektrozawór sprzęgła klimatyzatora |
| 23 | 15A 1 | Uruchom-start. System informacji o martwym polu. Tylna kamera. Adaptacyjny tempomat. Wyświetlacz heads-up. Moduł stabilności napięcia |
| 24 | 10A 1 | Rozpoczęcie biegu 7 |
| 25 | 10A 2 | System zapobiegający blokowaniu się hamulców podczas rozruchu |
| 26 | 10A 2 | Moduł sterujący układu napędowego rozruchu |
| 27 | — | Nieużywany |
| 28 | 10A 1 | Tylna pompa spryskiwacza |
| 29 | — | Nieużywany |
| 30 | — | Nieużywany |
| 31 | — | Nieużywany |
| 32 | — | Elektroniczny przekaźnik wentylatora 1 |
| 33 | — | Przekaźnik sprzęgła klimatyzacji |
| 34 | 15A 1 | Elektryczna blokada kolumny kierownicy |
| 35 | — | Nieużywany |
| 36 | — | Nieużywany |
| 37 | — | Nieużywany |
| 38 | — | Elektroniczny przekaźnik wentylatora 2 |
| 39 | — | Przekaźnik wentylatora elektrycznego 2 i 3 |
| 40 | — | Przekaźnik spryskiwaczy reflektorów |
| 41 | — | Przekaźnik klaksonowy |
| 42 | — | Przekaźnik pompy paliwa |
| 43 | 10A 1 | Nieużywany (zapasowy) |
| 44 | 5A 1 | Podgrzewana dysza spryskiwacza |
| 45 | — | Nieużywany |
| 46 | 10A 2 | Czujnik alternatora |
| 47 | 10A 2 | Włącznik/wyłącznik hamulca |
| 48 | 20A 1 | Klakson |
| 49 | 20A 1 | Nagrzewnica na olej napędowy |
| 50 | 10A 1 | Wentylator jednostki transferu mocy |
| 51 | — | Nieużywany |
| 52 | — | Nieużywany |
| 53 | 10A 1 | Fotele elektryczne |
| 54 | 5A 2 | Nagrzewnica zasilana paliwem |
| 55 | 5A 2 | Nagrzewnica zasilana paliwem |
|
1 mikrobezpiecznik.
2 Podwójny bezpiecznik mikro.
3 bezpieczniki typu M.
|
||
Skrzynka rozdzielcza zasilania – dół
Na spodzie skrzynki bezpieczników znajdują się bezpieczniki.
| Numer | Ampery [A] | Opis |
| 56 | 20A 1 | Spryskiwacz reflektorów |
| 57 | 20A 1 | Odparowywacz oleju napędowego |
| 58 | 30A 1 | Zasilanie pompy paliwa |
| 59 | 40A 2 | Wentylator elektroniczny 600W 3 |
| 60 | 40A 2 | 600W wentylator elektroniczny 1 |
| 61 | 40A 1 | Odszranianie przedniej szyby po lewej stronie |
| 62 | 50A 2 | Moduł sterowania nadwozia 1 |
| 63 | 25A 1 | 600W wentylator elektroniczny 2 |
| 64 | 30A 1 | Grzałka pomocnicza #3 |
| 65 | 20A 1 | Przednie podgrzewane siedzenie |
| 66 | 40A 1 | Odszranianie przedniej szyby po prawej stronie |
| 67 | 50A 2 | Moduł sterowania nadwozia 2 |
| 68 | 40A 1 | Podgrzewana tylna szyba |
| 69 | 30A 1 | Zawory układu przeciwblokującego |
| 70 | 30A 1 | Siedzenie pasażera |
| 71 | 60A 2 | Grzałka pomocnicza #2 |
| 72 | 30A 1 | Tylne fotele elektryczne |
| 73 | 20A 1 | Tylne podgrzewane siedzenia |
| 74 | 30A 1 | Moduł fotela kierowcy |
| 75 | 30A 1 | Grzałka pomocnicza #1 |
| 76 | 20A 1 | Pompa oleju przekładniowego |
| 77 | 30A 1 | Moduł fotela klimatyzacji |
| 78 | 40A 1 | Moduł holowniczy przyczepy |
| 79 | 40A 1 | Silnik dmuchawy |
| 80 | 40A 1 | Moduł tylnej klapy |
| 81 | 40A 1 | Falownik 220 V |
| 82 | 60A 2 | Pompa układu przeciwblokującego |
| 83 | 25A 1 | Silnik wycieraczek #1 |
| 84 | 30A 1 | Elektromagnes rozrusznika |
| 85 | 20A 1 | Nagrzewnica na paliwo |
| 86 | — | Nieużywany |
| 87 | 50A 2 | Pomocniczy silnik dmuchawy |
|
1 bezpiecznik typu M.
2 bezpieczniki typu J.
|
||
