Ford Figo (2016-2019) – schematy bezpieczników i przekaźników

Rocznik 2016-2019
Zaktualizowano 25.06.2023
Ford Figo (2016-2019) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Figo z lat: 2016, 2017, 2018, 2019.

Ford Figo, w okresie 2016-2019, to kompaktowy samochód osobowy oferowany przez firmę Ford. Jest to model opracowany z myślą o rynkach globalnych, zwłaszcza w krajach rozwijających się. Ford Figo został zaprojektowany jako praktyczne i oszczędne rozwiązanie dla osób poszukujących niedrogiego samochodu, który oferuje przyzwoitą jakość i wygodę.

Pod względem wyglądu, Ford Figo prezentuje się nowocześnie i dynamicznie. Posiada charakterystyczną atrapę chłodnicy z logo Forda oraz agresywnie wyglądające reflektory. Linie nadwozia są płynne i aerodynamiczne, co nadaje samochodowi sportowego charakteru.

Wnętrze Forda Figo jest ergonomiczne i oferuje wystarczająco dużo miejsca zarówno dla kierowcy, jak i pasażerów. Materiały wykończeniowe są solidne, choć nieco prostsze niż w wyższych klasach samochodów. Kabina oferuje podstawowe wyposażenie, które obejmuje system audio, klimatyzację i podstawowe funkcje multimedialne.

Ford Figo oferuje różne warianty silnikowe, w zależności od rynku. Może być dostępny z benzynowymi i wysokoprężnymi jednostkami napędowymi, które zapewniają ekonomiczną jazdę. W niektórych wersjach dostępne są także automatyczne skrzynie biegów, co zwiększa komfort prowadzenia.

Pod względem jazdy, Ford Figo oferuje stabilność i pewność prowadzenia. Może być wyposażony w systemy bezpieczeństwa, takie jak ABS, ESP oraz poduszki powietrzne, zapewniające podstawowe zabezpieczenie podczas jazdy.

Warto zauważyć, że informacje te opierają się na dostępnych danych do roku 2021, dlatego zawsze warto skonsultować się z oficjalnymi źródłami lub salonem samochodowym, aby uzyskać najbardziej aktualne informacje na temat Forda Figo z okresu 2016-2019.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

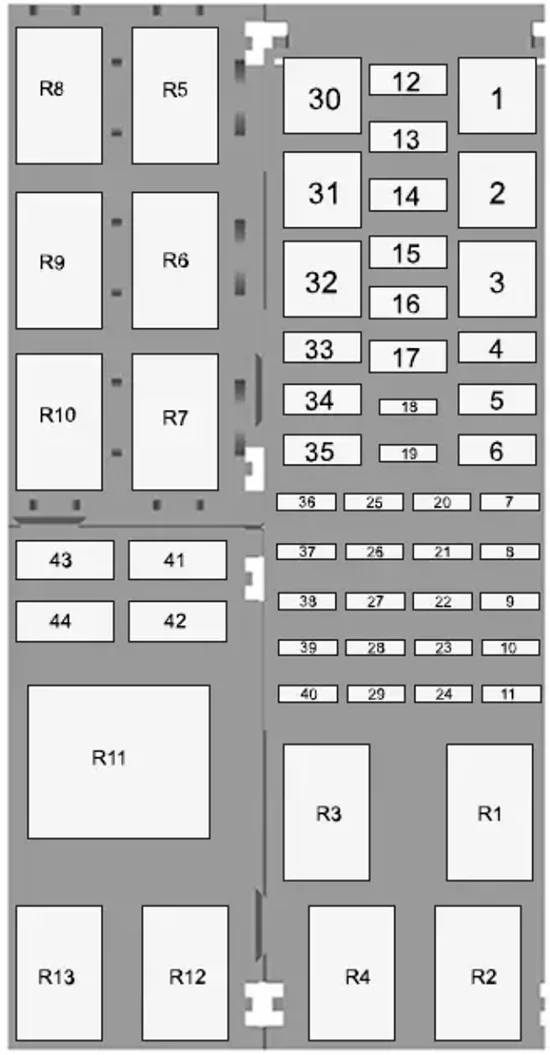

Komora silnika

Ford Figo (2016-2019) - schematy bezpieczników i przekaźników

Ford Figo (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 40A Silnik dmuchawy.
2 50A Elektryczne wspomaganie kierownicy.
3 40A Moduł automatycznej skrzyni biegów (1,5L AT).
4 30A Ogrzewana tylna szyba.
5 30A Przekaźnik uruchamiania.
6 20A Zapalniczka.
7 – Bez użycia.
8 5A Cewka elektryczna przekaźnika modułu sterującego.
Cewka przekaźnika pompy paliwa.
Cewka przekaźnika zapłonu.
Zasilanie awaryjne modułu sterowania transmisją (1,5 l AT).
9 10 A Sprężarka klimatyzacji.
10 – Bez użycia.
11 – Bez użycia.
12 – Bez użycia.
13 – Bez użycia.
14 – Bez użycia.
15 – Bez użycia.
16 – Bez użycia.
17 – Bez użycia.
18 10 A Klakson (przełącznik klaksonu).
19 5A Cewka przekaźnika rozrusznika.
20 20A Moduł sterujący układu napędowego.
21 20A Czujnik HEGO.
Wykrywanie CMS.
Zawór wylotowy.
Zmienny rozrząd rozrządu.
22 5A Cewka przekaźnika klimatyzacji.
Cewka przekaźnika wentylatora chłodzącego.
23 15A Cewka zapłonowa.
24 5A Czujnik prędkości pojazdu (bez ABS).
25 5A Cewka przekaźnika wycieraczek.
26 5A Cewka przekaźnika ogrzewania tylnej szyby.
27 10 A Moduł przeciwblokujący układu hamulcowego.
Regulacja poziomu reflektorów.
28 10 A Moduł sterujący układu napędowego.
Moduł sterowania przekładnią (1,5 l AT).
29 – Bez użycia.
30 50A Wentylator chłodzący o dużej prędkości (podwójna prędkość).
31 40A System zapobiegania blokady kół.
32 40A Wentylator chłodzący (jednobiegowy)
30A Wentylator chłodzący o niskiej prędkości (podwójna prędkość)
33 – Bez użycia.
3. 4 – Bez użycia.
35 – Bez użycia.
36 – Bez użycia.
37 20A pompa paliwowa
Wtryskiwacze paliwa.
38 20A Elektroniczny moduł kontroli stabilności (1.5LAT).
39 10 A Przełącznik hamulca.
40 20A Przekaźniki klaksonowe.
41 20A Silnik wycieraczki przedniej.
42 15A Silnik wycieraczki tylnej.
43 15A Klakson (moduł sterowania nadwozia).
44 – Bez użycia.
Przekaźniki
R1 Moduł sterowania i obciążenia układu napędowego.
R2 Odkurzacz.
R3 Obciążenia zapłonowe.
R4 Klakson (przełącznik klaksonu).
R5 Startujący silnik.
R6 Sprężarka klimatyzacji.
R7 Ogrzewana tylna szyba.
R8 Wentylator chłodzący o dużej prędkości (podwójna prędkość).
R9 Klakson (moduł sterowania nadwozia).
R10 Wentylator chłodzący.
R11 Bez użycia.
R12 Silnik dmuchawy.
R13 pompa paliwowa

Skrzynka bezpieczników na akumulatorze

Ta skrzynka bezpieczników jest podłączona do dodatniego bieguna akumulatora.Ford Figo (2016-2019) - schematy bezpieczników i przekaźników

Ford Figo (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 450A Start silnika. Alternator.
2 60A Bez użycia.
3 – Skrzynka przyłączeniowa silnika.
4 125A Moduł sterujący nadwozia.
5 70A Bez użycia.

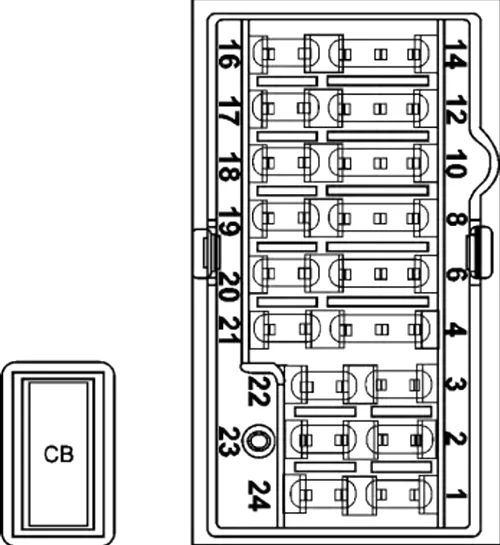

Przedział pasażerski

Ta skrzynka bezpieczników znajduje się za schowkiem.

Ford Figo (2016-2019) - schematy bezpieczników i przekaźników

Aby uzyskać dostęp do skrzynki bezpieczników, wykonaj następujące czynności:

  1. Otwórz schowek i opróżnij jego zawartość.
  2. Wciśnij boki i obróć schowek w dół.

Ford Figo (2016-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 A Jednostka audio (bez SYNC).
2 30A Bez użycia.
3 20A Bez użycia.
4 7,5A Logika zasilania okien (jedno dotknięcie w górę/w dół).
Lusterka elektryczne.
6 10 A Moduł systemu klimatyzacji.
Moduł SYNC.
Wielofunkcyjny wskaźnik.
Zintegrowany panel sterowania.
Moduł GPS.
Ładowarka USB (bez SYNC).
8 7,5A Panel.
Łącza danych.
Moduł bramki (bez SYNC).
10 5A Moduł klimatyzacji (bez klimatyzacji).
Wewnętrzny czujnik temperatury (z EATC).
Elektryczne wspomaganie kierownicy.
12 10 A Moduł sterujący poduszki powietrznej.
Pompa spryskiwacza przedniej szyby.
14 – Bez użycia.
16 30A Przekaźnik zapłonu modułu sterującego nadwozia.
17 20A Zapasowa bateria do radia.
18 10 A Łącza danych.
Moduł bramki (bez SYNC).
19 10 A Stacyjka.
20 – Bez użycia.
21 10 A Bez użycia.
22 10 A Radio (brak elektrycznego zamka drzwi).
23 20A Przekaźnik zamka drzwi zasilania.
24 25A Bez użycia.
CB01 30A Elektryczne szyby.

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
