W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150 z lat: 2009, 2010, 2011, 2012, 2013, 2014. Ford F-150 (2009-2014) to popularna generacja samochodów typu pick-up z serii F-150. Oto kilka informacji na temat Forda F-150 (2009-2014): Design: W latach 2009-2014 Ford F-150 otrzymał odświeżony wygląd, charakteryzujący się bardziej zaokrąglonymi […]
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150 z lat: 2009, 2010, 2011, 2012, 2013, 2014.
Ford F-150 (2009-2014) to popularna generacja samochodów typu pick-up z serii F-150. Oto kilka informacji na temat Forda F-150 (2009-2014):
Warto pamiętać, że opisane informacje są ogólne i mogą różnić się w zależności od konkretnego modelu, rocznika i opcji wyposażenia. Jeśli jesteś zainteresowany konkretnym rocznikiem Forda F-150 (2009-2014), zalecam skonsultowanie się z oficjalnymi źródłami Forda lub odwiedzenie lokalnego salonu samochodowego, aby uzyskać pełne i dokładne informacje na temat wybranego modelu.
Skrzynka bezpieczników w przedziale pasażerskim
Panel bezpieczników znajduje się pod prawą stroną tablicy rozdzielczej.
Pociągnij panel do siebie i odchyl go na bok, aby zdjąć panel ozdobny. Aby go ponownie zainstalować, wyrównaj zaczepy z rowkami na panelu, a następnie dociśnij go.
Aby zdjąć pokrywę skrzynki bezpieczników, naciśnij zaczepy po obu stronach pokrywy, a następnie zdejmij pokrywę. Aby ponownie założyć pokrywę skrzynki bezpieczników, umieść górną część pokrywy na panelu bezpieczników, a następnie popchnij dolną część pokrywy, aż usłyszysz kliknięcie. Delikatnie pociągnij pokrywę, aby upewnić się, że jest prawidłowo osadzona.

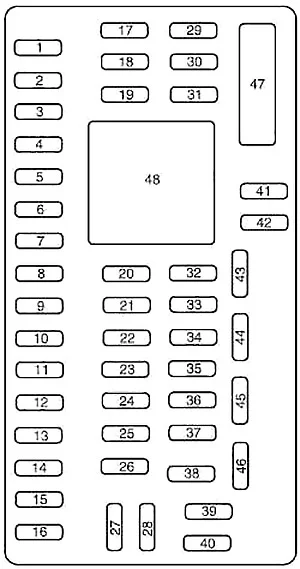

Schemat 2009-2010
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Szyberdach |
| 2 | 15 | Nieużywany (zapasowy) |
| 3 | 15 | Nieużywany (zapasowy) |
| 4 | 30 | Nieużywany (zapasowy) |
| 5 | 10 | Podświetlenie klawiatury, blokada zmiany biegów hamulca (BSI), zasilanie mikroprocesora SJB |
| 6 | 20 | Kierunkowskazy, lampy stop |
| 7 | 10 | Reflektory świateł mijania (lewe) |
| 8 | 10 | Reflektory świateł mijania (po prawej) |
| 9 | 15 | Oświetlenie wewnętrzne, lampy Cargo |
| 10 | 15 | Podświetlenie, lampy kałużowe |
| 11 | 10 | 2010: moduł GPS |
| 12 | 7,5 | Przełącznik zasilania lusterka, zasilanie mikroprocesora modułu pamięci , przełącznik kolumny kierownicy |
| 13 | 5 | SYNCHRONIZACJA |
| 14 | 10 | 2010: Moduł oświetlenia otoczenia |
| 15 | 10 | Kontrola klimatu |
| 16 | 15 | Zasilanie wyłącznika zapłonu |
| 17 | 20 | Wszystkie zasilanie silnika zamka |
| 18 | 20 | Przełącznik fotela kierowcy z pamięcią |
| 19 | 25 | Nieużywany (zapasowy) |
| 20 | 15 | Regulowane pedały, Datalink |
| 21 | 15 | Lampy przeciwmgielne, wskaźnik światła przeciwmgielnego |
| 22 | 15 | Lampy postojowe, lampy obrysowe boczne |
| 23 | 15 | Reflektory świateł drogowych |
| 24 | 20 | Klakson |
| 25 | 10 | Wewnętrzne lampy zapotrzebowania, zasilanie skrzynki środkowej |
| 26 | 10 | Zestaw wskaźników w tablicy rozdzielczej, Elektromagnes blokujący odłączanie kluczyka, Wyświetlacz informacyjny radia (CID), Przyciski radiowe, Gong wpinania |
| 27 | 20 | Nieużywany |
| 28 | 5 | Wyciszanie radia |
| 29 | 5 | Zestaw wskaźników tablicy rozdzielczej |
| 30 | 5 | Wskaźnik wyłączenia poduszki powietrznej pasażera |
| 31 | 10 | Moduł kontroli ograniczeń |
| 32 | 10 | Niezintegrowany moduł kompasu, tylko podgrzewany moduł siedziska |
| 33 | 10 | Sterownik hamulca przyczepy |
| 34 | 5 | Elektroniczny wskaźnik blokady mechanizmu różnicowego |
| 35 | 10 | Asystent parkowania tyłem |
| 36 | 5 | Pasywny nadajnik-odbiornik systemu antykradzieżowego |
| 37 | 10 | 2010: Cewki przekaźników Upfitter |
| 38 | 20 | Głośnik niskotonowy |
| 39 | 20 | Radio, wyświetlacz nawigacji |
| 40 | 20 | 2010: Moduł podgrzewanych tylnych siedzeń |
| 41 | 15 | Automatyczne ściemnianie lusterka, Podświetlenie przełącznika zamka drzwi, Opóźnienie akcesoriów radiowych |
| 42 | 10 | Nieużywany (zapasowy) |
| 43 | 10 | Podgrzewane lustro/przekaźnik podświetlenia, czujnik deszczu, kamera cofania |
| 44 | 10 | Nieużywany (zapasowy) |
| 45 | 5 | Logika wycieraczki przedniej, przekaźnik silnika dmuchawy |
| 46 | 7,5 | Czujnik klasyfikacji pasażerów (OCS) |
| 47 | 30 | Wyłącznik obwodu: Okna elektryczne, szyberdach, podświetlenie przesuwne zasilania |
| 48 | Opóźniony przekaźnik pomocniczy (zasila bezpiecznik 41 i wyłącznik automatyczny 47) | |

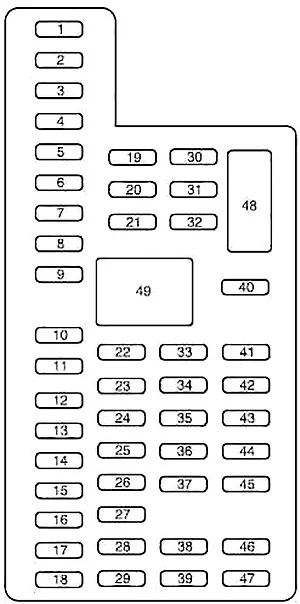

Schemat 2011-2014
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30 | Przednia szyba po stronie kierowcy |
| 2 | 15 | SYNC, moduł wyświetlacza (8 cali) (2013-2014) |
| 3 | 30 | Przednia szyba po stronie pasażera |
| 4 | 10 | Lampy wewnętrzne |
| 5 | 20 | Moduł pamięci |
| 6 | 5 | Nieużywany (zapasowy) |
| 7 | 7,5 | Włącznik zasilania lusterka. Moduł gniazda pamięci |
| 8 | 10 | Nieużywany (zapasowy) |
| 9 | 10 | Wyświetlacz radiowy, moduł GPS. Moduł panelu elektrycznego wykończenia (2013-2014), wyświetlacz nawigacyjny (2011-2012) |
| 10 | 10 | Przekaźnik pracy/akcesoriów |
| 11 | 10 | Klaster instrumentów |
| 12 | 15 | Oświetlenie wewnętrzne, lampy do kałuż, oświetlenie. Lampa ładunkowa |
| 13 | 15 | Kierunkowskazy w prawo/światła stopu |
| 14 | 15 | Lewe kierunkowskazy/światła stopu |
| 15 | 15 | Światła cofania. Wysoko zamontowany |
| 16 | 10 | Prawy reflektor świateł mijania |
| 17 | 10 | Lewy reflektor świateł mijania |
| 18 | 10 | Blokada zmiany biegów hamulca, podświetlenie klawiatury, budzenie modułu sterującego układu napędowego, pasywny system antykradzieżowy |
| 19 | 20 | Wzmacniacz dźwięku |
| 20 | 20 | Elektryczne zamki do drzwi |
| 21 | 10 | 2011-2012: Oświetlenie otoczenia |
| 22 | 20 | Klakson |
| 23 | 15 | Moduł sterujący kierownicy |
| 24 | 15 | Złącze Datallnk. Moduł kierowniczy |
| 25 | 15 | Nieużywany (zapasowy) |
| 26 | 5 | Moduł częstotliwości radiowej |
| 27 | 20 | Nieużywany (zapasowy) |
| 28 | 15 | Stacyjka |
| 29 | 20 | Radio |
| 30 | 15 | Przednie światła postojowe |
| 31 | 5 | Hamulec wł./wył. – Tablica przyrządów. Silnik |
| 32 | 15 | Opóźnienie/akcesoria – szyberdach, elektryczne szyby, zamki. Automatyczne ściemniane lusterko / kompas, lusterka teleskopowe przyczepy holowniczej |
| 33 | 10 | Tylne podgrzewane siedzenia |
| 34 | 10 | System wykrywania cofania, przełącznik 4×4, tylne wideo, wskaźnik terenowy (SVT Raptor), przednie wideo (SVT Raptor), moduł łączenia kamery (SVT Raptor) |
| 35 | 5 | Przełącznik zjazdu ze wzniesienia (SVT Raptor) |
| 36 | 10 | Moduł kontroli ograniczeń, moduł systemu Oc flcatlon |
| 37 | 10 | Sterowanie hamulcem przyczepy |
| 38 | 10 | Akcesorium opóźnione — radio 110 V |
| 39 | 15 | Reflektory świateł drogowych |
| 40 | 10 | Tylne światła postojowe |
| 41 | 7,5 | Poduszka powietrzna pasażera dezaktywuje przełącznik pomocniczy (SVT Rapto |
| 42 | 5 | Przełącznik anulowania nadbiegu |
| 43 | 10 | Nieużywany (zapasowy) |
| 44 | 10 | Nieużywany (zapasowy) |
| 45 | 5 | Nieużywany (zapasowy) |
| 46 | 10 | Moduł klimatyzacji |
| 47 | 15 | Lampy przeciwmgielne, Lusterko zewnętrzne |
| 48 | 30 | Wyłącznik obwodu: szyby elektryczne, szyba tylna przesuwana elektrycznie |
| 49 | Opóźnione akcesorium | |

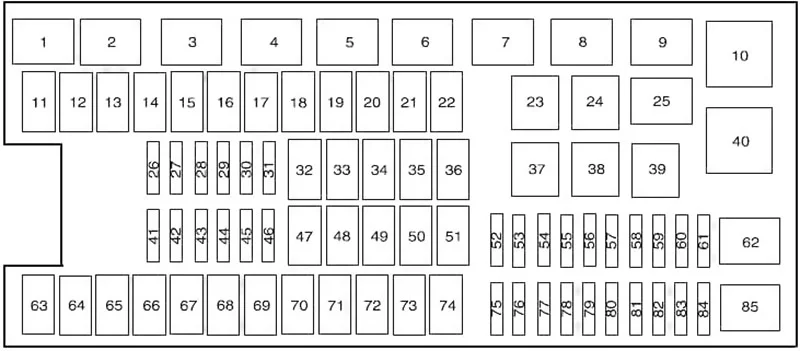

Skrzynka bezpieczników w komorze silnika
Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Skrzynka rozdzielcza zawiera bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.
| Numer | Ampery [A] | Opis |
|---|---|---|
| 11 | 30 | Moc silników płyty jezdnej |
| 12 | 40 | 2010-2014: Wentylator elektryczny |
| 50 | 2011-2014: Wentylator elektryczny (3,5L, 6,2L z maksymalnym holowaniem przyczepy, SVT Raptor) | |
| 13 | 30 | Moc przekaźnika rozrusznika |
| 14 | 30 | Fotel pasażera zasilany elektrycznie |
| 15 | 40 | 2010-2014: Wentylator elektryczny |
| 50 | 2011-2014: Wentylator elektryczny (3,5L, 6,2L z maksymalnym ciągnięciem przyczepy, SVT Raptor) | |
| 16 | 20 | 2013-2014: Wysokowydajny reflektor wyładowczy – strona pasażera |
| 17 | 30 | Sterowanie hamulcem przyczepy |
| 18 | 30 | 2010-2014: Przełącznik pomocniczy 1 (SVT Raptor) |
| 19 | 30 | 2010-2014: Przełącznik pomocniczy 2 (SVT Raptor) |
| 20 | 20 | Moduł 4×4 (przerzutka elektroniczna) |
| 21 | 30 | Moc przekaźnika ładowania akumulatora holowniczego przyczepy |
| 22 | 20 | Pomocniczy punkt zasilania (tablica przyrządów) |
| 26 | 10 | Moduł sterowania układem napędowym – podtrzymywanie zasilania i kol. przekaźnika, elektrozawór odpowietrznika kanistra, skrzynia biegów (2009-2010) |
| 27 | 20 | Moc przekaźnika pompy paliwa |
| 28 | 10 | 2010-2014: Przełącznik pomocniczy 4 (SVT Raptor) |
| 29 | 10 | Zintegrowany elektrozawór 4×4 na końcu koła |
| 30 | 10 | Moc przekaźnika sprzęgła klimatyzatora |
| 31 | 15 | 2011-2014: Moc przekaźnika uruchamiania/rozruchu |
| 20 | 2009-2010: Przekaźnik świateł parkowania przyczepy | |
| 32 | 40 | Moc przekaźnika odszraniania tylnej szyby, moc przekaźnika podgrzewanego lusterka |
| 33 | 40 | 2011-2014: punkt zasilania 110 V AC |
| 34 | 40 | 2009-2014: Moc przekaźnika modułu sterującego układu napędowego |
| 50 | 2011-2014: Moc przekaźnika modułu sterującego układu napędowego (silnik 3,5 l) | |
| 35 | 20 | 2013-2014: Wysokowydajne reflektory wyładowcze – po stronie kierowcy |
| 36 | 30 | Kontrola stabilności toczenia / Układ przeciwblokujący |
| 41 | 15 | 2012-2014: Spryskiwacz przedniej kamery (SVT Raptor) |
| 2010: Podgrzewane lusterko | ||
| 42 | 5 | 2011-2014: Bieg/start sztafet coll |
| 43 | 15 | 2011-2014: Moc przekaźnika lampy rezerwowej przyczepy holowniczej |
| 20 | 2009-2010: Przekaźnik lampy zapasowej | |
| 44 | 15 | 2010-2014: Przełącznik pomocniczy 3 (SVT Raptor), składane lusterka przyczepy holowniczej |
| 45 | 10 | 2011-2014: Czujnik alternatora |
| 20 | 2009-2010: Zasilanie przekaźnika skrętu przyczepy holowniczej | |
| 46 | 10 | Włącznik/wyłącznik hamulca |
| 47 | 60 | Kontrola stabilności toczenia / Moduł układu przeciwblokującego (2011-2014) |
| 48 | 20 | 2011-2014: Szyberdach |
| 49 | 30 | Moc przekaźnika wycieraczek |
| 50 | – | Nieużywany |
| 51 | 40 | Moc przekaźnika silnika dmuchawy |
| 52 | 5 | 2011-2014: Run/start – Elektroniczne wspomaganie kierownicy. Przekaźnik dmuchawy coll |
| 53 | 5 | 2011-2014: Uruchom/uruchom – moduł sterowania układem napędowym |
| 2009-2010: PCM, skrzynia biegów 6R80 | ||
| 54 | 5 | 2011-2014: Bieg/start – moduł 4×4. Lampy cofania, kontrola stabilności toczenia/układ przeciwblokujący. Przekaźnik ładowania akumulatora przyczepy coll. Przekaźnik odszraniania tylnej szyby kol. Przekaźnik spryskiwacza przedniej kamery (SVT Raptor) |
| 2009-2010: Moduł 4×4, lampa zapasowa, RSC, przekaźnik ładowania akumulatora holowniczego przyczepy | ||
| 55 | 5 | 2009-2010: Elektroniczne lusterko kompasu (tylko skrzynia biegów 6R) |
| 56 | 15 | 2011-2014: Podgrzewane lustra |
| 57 | – | Nieużywany |
| 58 | 15 | 2009-2010: Lampy cofania do holowania przyczepy |
| 59 | 15 | 2009: Podgrzewane lusterka |
| 60 | – | 2009-2010: Dioda uruchamiania jednym dotknięciem |
| 61 | – | 2009-2010: Dioda pompy paliwa |
| 63 | 25 | 2010-2014: Moc przekaźnika wentylatora elektrycznego |
| 64 | 30 | 2009-2010: Wzmacniacz |
| 40 | 2011-2012: Moc przekaźnika pompy próżniowej (silnik 3,5 l) | |
| 65 | 20 | Pomocniczy punkt zasilania (tablica przyrządów) |
| 66 | 20 | Pomocniczy punkt zasilania (w konsoli środkowej) |
| 67 | 20 | 2011-2014: Moc przekaźnika lamp postojowych przyczepy |
| 68 | 25 | Moduł 4×4, moduł 4×2 elocker (2013-2014) |
| 69 | 30 | Przednie podgrzewane lub podgrzewane/chłodzone siedzenia |
| 70 | – | Nieużywany |
| 71 | 20 | 2011-2014: Podgrzewane tylne siedzenia |
| 72 | 20 | Pomocniczy punkt zasilania (tył) |
| 73 | 20 | 2011-2014: Moc przekaźnika świateł hamowania/zawracania przyczepy |
| 74 | 30 | Fotel kierowcy /moduł pamięci |
| 75 | 15 | 2009-2014: Moduł sterowania zespołem napędowym – napięcie zasilania 1 |
| 25 | 2011-2014: Moduł sterowania zespołem napędowym – napięcie zasilania 1 (silnik 3,5L) | |
| 76 | 20 | 2011-2014: Moduł sterujący układu napędowego – Moc napięciowa 2: Ogólne elementy układu napędowego (czujnik masowego przepływu powietrza/temperatury powietrza dolotowego – silniki 3,7 l, 5,0 l, 6,2 l) (elektrozawór odpowietrznika kanistra — silnik 3,5 l) |
| 2009-2010: Napięcie zasilania 2, Napięcie – napięcie akumulatora, Masowy przepływ powietrza/Temperatura powietrza dolotowego, CMS 12 i 22 z przekładnią 6R80, Włącznik/wyłącznik hamulca (BOO) | ||
| 77 | 10 | 2011-2014: Moduł sterujący układu napędowego — moc napięciowa 3 (elementy układu napędowego związane z emisją, przekaźniki wentylatorów elektrycznych coll) |
| 2009-2010: Moc napięciowa 3, elektryczne sprzęgło wentylatora, cewka przekaźnika sprzęgła klimatyzacji, manetka podłogowa (4-biegowa skrzynia biegów) | ||
| 78 | 15 | 2010-2014: Moduł sterujący układu napędowego – Moc napięciowa 4 – Kolumny zapłonowe (silniki 3,5L, 3,7L, 5,0L) |
| 20 | 2011-2014: Moduł sterujący układu napędowego – Moc napięcia 4 – Kolektory zapłonu (silnik 6,2 l) | |
| 25 | 2009: Cewki zapłonowe, moc napięciowa 4 | |
| 79 | 5 | 2011-2014: Czujnik deszczu |
| 10 | 2009-2010: CMS 4-biegowa skrzynia biegów, 12 i 22 z 4-biegową skrzynią biegów | |
| 80 | – | Nieużywany |
| 81 | – | Nieużywany |
| 82 | 10 | 2009-2010: Moduł sterowania hamulcem przyczepy (TBCM), po rynku centralne wysoko zamontowane światło stopu (CHMSL) |
| 83 | – | Nieużywany |
| 84 | – | Nieużywany |
| 1 | Moduł sterujący układu napędowego | |
| 2 | Rozrusznik | |
| 3 | Silnik dmuchawy | |
| 4 | Odmrażacz tylnej szyby | |
| 5 | 2010-2014: Wentylator elektryczny (wysoka prędkość) | |
| 6 | Lampa do holowania przyczepy | |
| 7 | 2010: Upfitter 1 przekaźnik | |
| 2011-2014: Bieg/start | ||
| 8 | Pompa paliwowa | |
| 9 | Ładowarka do holowania przyczepy | |
| 10 | 2010: Przekaźnik Upfitter 2 | |
| 2011-2014: Moduł sterowania układem napędowym (silnik 3,5 l) | ||
| 23 | Sprzęgło klimatyzatora | |
| 24 | Nieużywany | |
| 25 | Nieużywany | |
| 37 | Holowanie przyczepy w lewo zatrzymanie/skręt | |
| 38 | Zatrzymanie/skręcenie przyczepy w prawo | |
| 39 | Lampy cofania do holowania przyczepy | |
| 40 | 2010-2014: Wentylator elektryczny | |
| 62 | 2011-2014: Silnik wycieraczek | |
| 2010: Przekaźnik Upfitter 3 | ||
| 85 | 2010-2014: Wentylator elektryczny (niska prędkość) | |
Pomocnicza skrzynka przekaźnikowa (tylko SVT Raptor)
Skrzynka przekaźników znajduje się w lewym rogu komory silnika w pobliżu przedniej szyby.
| Numer | Opis |
|---|---|
| 1 | Przełącznik pomocniczy 1 |
| 2 | Przełącznik pomocniczy 2 |
| 3 | Przełącznik pomocniczy 3 |
| 4 | Przełącznik pomocniczy 4 |
| 5 | Spryskiwacz przedniego aparatu |
| 6 | Nieużywany |
Brak komentarzy.
