Ford F-150 (2015-2020) — schemat bezpieczników i przekaźników
Foto: Wikipedia · CC BY-SA
Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150 z lat: 2015, 2016, 2017, 2018, 2019, 2020.

Ford F-150 (2015-2020) to jedna z najnowszych generacji popularnego pick-upa z serii F-150. Oto kilka informacji na temat Forda F-150 (2015-2020):

  1. Konstrukcja: Ford F-150 (2015-2020) został zbudowany z wykorzystaniem lekkich materiałów, takich jak stop aluminium, co przyczyniło się do redukcji masy pojazdu i zwiększenia wydajności paliwowej. Innowacyjna konstrukcja została opracowana w celu zapewnienia wytrzymałości i trwałości, jednocześnie minimalizując wagę pojazdu.
  2. Silniki: Ford F-150 (2015-2020) był dostępny z różnymi silnikami, które zapewniały różne poziomy mocy i elastyczności jazdy. Oferowane były silniki benzynowe, takie jak silnik V6 EcoBoost i silnik V8, a także silniki wysokoprężne. Warianty silnikowe zapewniały zarówno mocne przyspieszenie, jak i imponujące możliwości holowania.
  3. Wyposażenie i technologie: Ford F-150 (2015-2020) oferował wiele opcji wyposażenia i zaawansowanych technologii, aby zapewnić komfort, wygodę i bezpieczeństwo. Mogły być dostępne takie funkcje jak klimatyzacja, systemy audio premium, systemy nawigacji, systemy komunikacji, asystent parkowania, kamery cofania, adaptacyjny tempomat, systemy bezpieczeństwa i wiele innych.
  4. Przestrzeń i funkcjonalność: Ford F-150 (2015-2020) oferował przestronne i komfortowe wnętrze, które zapewniało wygodne miejsca dla kierowcy i pasażerów. W zależności od konfiguracji kabiny, mogły być dostępne różne rozmiary i style, w tym kabina jednoosobowa, kabina SuperCab (rozciągnięta) i kabina SuperCrew (4 drzwi). Przestrzeń ładunkowa była również obszerna i wyposażona w różne udogodnienia, takie jak systemy mocowania ładunku, składane siedzenia tylnego rzędu i wiele innych.
  5. Wytrzymałość i trwałość: Pomimo lekkiej konstrukcji, Ford F-150 (2015-2020) zapewniał solidność i wytrzymałość, aby sprostać wymaganiom pracy ciężkich i trudnych warunków terenowych. Solidna rama i materiały użyte do produkcji nadwozia były projektowane w celu zapewnienia trwałości i odporności na eksploatację.
  6. Popularność i sukces: Ford F-150 (2015-2020) zdobył dużą popularność w segmencie samochodów typu pick-up. Jego niezawodność, wydajność, innowacyjne rozwiązania konstrukcyjne i bogate wyposażenie przyciągały zarówno klientów indywidualnych, jak i klientów flotowych. Ford F-150 był często wybierany zarówno jako samochód codziennego użytku, jak i do pracy w różnych branżach.

Warto zauważyć, że opisane informacje są ogólne i mogą różnić się w zależności od konkretnego modelu, rocznika i opcji wyposażenia. Jeśli jesteś zainteresowany konkretnym rocznikiem Forda F-150 (2015-2020), zalecam skonsultowanie się z oficjalnymi źródłami Forda lub odwiedzenie lokalnego salonu samochodowego, aby uzyskać pełne i dokładne informacje na temat wybranego modelu.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

Skrzynka bezpieczników w przedziale pasażerskim

Panel bezpieczników znajduje się po prawej stronie wnęki na nogi pasażera, za panelem wykończeniowym.

Ford F-150 (2015-2020) - schematy bezpieczników i przekaźników

Pociągnij panel do siebie i odchyl go na bok, aby zdjąć panel ozdobny. Aby go ponownie zainstalować, wyrównaj zaczepy z rowkami na panelu, a następnie dociśnij go.

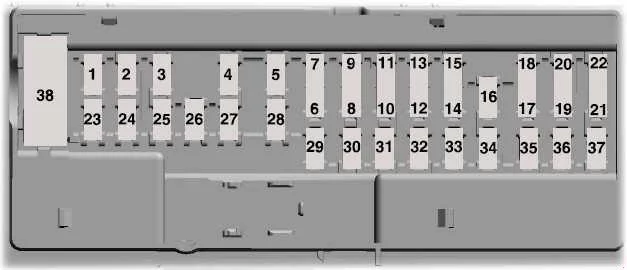

Naciśnij zaczepy po obu stronach pokrywy, a następnie zdejmij pokrywę skrzynki bezpieczników, aby ją zdjąć. Aby ponownie założyć pokrywę skrzynki bezpieczników, umieść górną część pokrywy na panelu bezpieczników, a następnie popchnij dolną część pokrywy, aż usłyszysz kliknięcie. Delikatnie pociągnij pokrywę, aby upewnić się, że jest prawidłowo osadzona.

Ford F-150 (2015-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Lampy kopułowe, Lampy Courtesy, Lampy mapowe, Demand Lamp Relay, Vanity Lamps, Overhead Console Console, Power Seats Relay, Glove Box Lamp,
2 7,5 Przełączniki fotela pamięci, silnik lędźwiowy, logika modułu pamięci
3 20 Silnik blokady drzwi kierowcy
4 5 Sterowanie hamulcem przyczepy
5 20 –
6 10 –
7 10 –
8 10 –
9 10 Raptor: Rozszerzony moduł mocy
10 5 2017→: Wbudowany moduł modemu
11 5 Połączony moduł czujnika
12 7,5 Moduł głowicy klimatycznej, inteligentny konwerter Datallnk
13 7,5 Klaster, inteligentny moduł kontroli klimatu
14 10 Włącznik/wyłącznik hamulca
15 10 Inteligentny konwerter Datallnk
16 15 Zwolnienie klapy tylnej
17 5 Wyświetlacz przezierny (HUD)
Zmiana terenu (2017→)
18 5 Elektromagnes blokujący kluczyka, wyłącznik zapłonu i Passlve-Entry Passlve-Start – Start Stop Switch
19 7,5 2015-2017: Anulowanie holowania (O/D) dla manetki podłogowej lub kolumnowej
7,5 2018→: Rozszerzony moduł mocy
7,5 Raptor: moduł sterowania ograniczeniem
20 7,5 –
21 5 Wyświetlacz Heads Up (HUD), temperatura w samochodzie z czujnikiem wilgotności
22 5 2015-2017: Elektroniczny hamulec postojowy (EPB), fotel elektryczny
5 Raptor: Otwarty system sterowania pasażera
23 10 Boczne okno kierowcy, szyberdach, elektrycznie napędzany przełącznik tylnej szyby, falownik, dach Vista (’16→)
24 20 Centralny zamek/odblokowanie
25 30 Moduł sterowania drzwiami kierowcy
26 30 Moduł sterowania drzwiami pasażera
27 30 Szyberdach, dach Vista
28 20 –
29 30 –
30 30 –
31 15 Regulowany przełącznik nożny i silnik
32 10 Wyświetlacz wielofunkcyjny, globalny system pozycjonowania – GPS (2015-2017), SYNC, odbiornik częstotliwości radiowej
33 20 Radio
34 30 Przekaźnik rozruchowy
35 5 2015-2017: Moduł ograniczeń
5 Raptor: wybieralny przełącznik trybu jazdy
36 15 Moduł podgrzewanej kierownicy, moduł kamery 360°, lusterko wsteczne, tylne podgrzewane siedzenia, moduł ostrzegania o opuszczeniu pasa ruchu (2018→), moduł automatycznych świateł drogowych (2018→), moduł przetwarzania obrazu A (2018→)
37 15 Przekaźnik rozruchowy skrzynki rozdzielczej zasilania
Wyłącznik obwodu
38 30 Przełączniki i silniki tylnej szyby

Skrzynka bezpieczników w komorze silnika

Skrzynka rozdzielcza mocy znajduje się w komorze silnika. Posiada bezpieczniki wysokoprądowe, które chronią główne układy elektryczne pojazdu przed przeciążeniem.

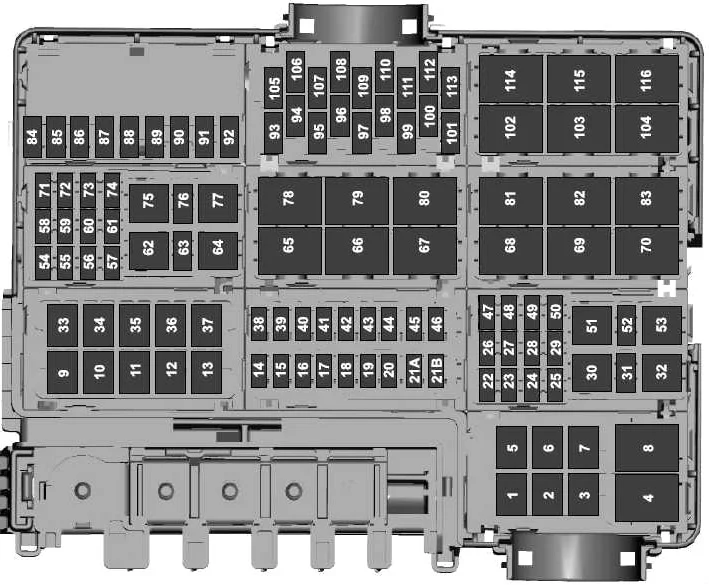

Schemat 2015-2017

Ford F-150 (2015-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 – –
2 – –
3 – –
5 40 Odmrażacz tylnej szyby
6 – –
7 – –
9 30 2017: Pompa paliwa
10 40 Raptor: wentylatory chłodnic powietrza doładowującego
11 60 Silnik automatycznego układu hamulcowego (ABS)
12 50 Moduł sterowania nadwozia nr 1 (BCM)
13 60 Moduł sterowania nadwozia nr 2 (BCM)
14 20 Wzmacniacz dźwięku
15 25 Napęd na cztery koła (4×4)
16 10 Moduł światła punktowego
17 15 Podgrzewane siedzenie
18 10 Blokada kolumny sterującej
19 10 Fotele elektryczne
20 15 Pług śnieżny, tylne podgrzewane siedzenia
21A 15 2017: Moduł kontroli skrzyni biegów (TCM)
21B – –
22 30 Silnik wycieraczek przedniej szyby
23 15 Czujnik deszczu
24 25 Seria wentylatorów zasilających
25 – –
26 30 Silniki fotela kierowcy
27 30 Fotel pasażera
28 30 Fotel z klimatyzacją
29 25 Raptor: Bezpieczniki Upfitter „94”, „96”, „98” i „100”
31 – –
33 50 Wentylator chłodzący №3
34 25 Lampy do holowania przyczepy
35 20 Przekaźnik zatrzymania i skrętu przyczepy holowniczej
36 25 Moduł świateł holowniczych przyczepy
37 50 Wentylator chłodzący №1
38 10 Alternatywny czujnik
39 10 Zintegrowany elektromagnes na końcu koła
40 15 E-szafka
41 10 Teleskopowe lusterko
42 30 Pompa płynu przekładniowego
43 25 Klakson
44 10 Sprzęgło klimatyzatora
45 10 Przekaźnik modułu sterującego układu napędowego (PCM)
46 10 Przekaźnik wycieraczek
47 15 Raptor: Upfitter №1
48 15 Raptor: Upfitter №2
49 30 Moduł sterujący hamulca przyczepy
50 30 Mocne tablice do biegania
52 – –
54 30 Moduł jakości napięcia, moduł kontroli nadwozia (BCM)
55 40 Moduł sterujący nadwozia (BCM) – zasilanie RP2
56 20 Pompa paliwowa
57 30 Siłownik elektrycznego hamulca postojowego z prawej strony (EPB)
58 30 Siłownik elektrycznego hamulca postojowego z lewej strony (EPB)
59 30 Rozrusznik
60 40 Silnik dmuchawy
61 30 Zawory automatycznego układu hamulcowego (ABS), moduł sterujący hamulca
63 15 Podgrzewane lustra
71 – –
72 25 Napęd na cztery koła (4×4)
73 – –
74 30 Silnik PDRG
76 – –
84 – –
85 – –
86 – –
87 10 Lampy cofania przyczepy do holowania
88 – –
89 20 Zapalniczka,Power Point №1
90 20 Punkt mocy №2
91 20 Punkt mocy №3
92 20 Punkt mocy №4
93 25 2,7L i 3,5L EcoBoost: Moc pojazdu GTDI №1
10 Cyklon 3,5 l i Coyote 5,0 l: Zasilanie pojazdu PFI №1
94 10 Raptor: Upfitter №3
95 25 Moc pojazdu №12
96 10 Raptor: Upfitter №4
97 10 Moc pojazdu №13
98 5 Raptor: Upfitter №5
99 20 Cyklon 3,5 l i Coyote 5,0 l: Zasilanie pojazdu PFI nr 4
15 2,7L i 3,5L EcoBoost: Moc pojazdu GTDI №4
100 5 Upfitter №6
101 – –
105 10 Wspomaganie kierownicy
106 – –
107 10 Hamulce przeciwblokujące (ABS)
108 – –
109 10 Moduł sterujący układu napędowego (PCM), moduł sterujący skrzyni biegów (TCM) Moc rozruchowa (2017)
110 10 Napęd na cztery koła (4×4) Run/Start, tempomat adaptacyjny
111 10 Uruchomienie pompy przekładniowej
112 10 Raptor: rozruch cewki przekaźnika chłodnicy powietrza doładowującego
113 7,5 System informacji o martwym polu, kamera cofania, kamera przednia, moduł jakości napięcia
Przekaźnik
4 Teleskopowe lusterko boczne
8 Teleskopowe lusterko boczne
30 Sprzęgło klimatyzatora
32 –
51 Pompa paliwowa
53 Raptor: Upfitter 5
62 Fotel elektryczny
64 Raptor: Upfitter 6
65 Rozrusznik
66 Moduł sterujący układu napędowego (PCM)
67 Wycieraczka przedniej szyby
68 Silnik dmuchawy
69 Elektrycznie przesuwane tylne okno
70 Wentylator chłodzący №1
75 Klakson
77 Blokada kolumny kierownicy
78 –
79 Lampa postojowa do holowania przyczepy
80 Odmrażacz tylnej szyby
81 Raptor: Upfitter №1
82 PDRG Zamknij
83 Raptor: Upfitter №2
102 Pług śnieżny
103 Raptor: wentylator chłodnicy powietrza doładowującego
104 Wentylator chłodzący №3
114 Wentylator chłodzący №2
115 Raptor: Upfitter №3
116 Raptor: Upfitter №4

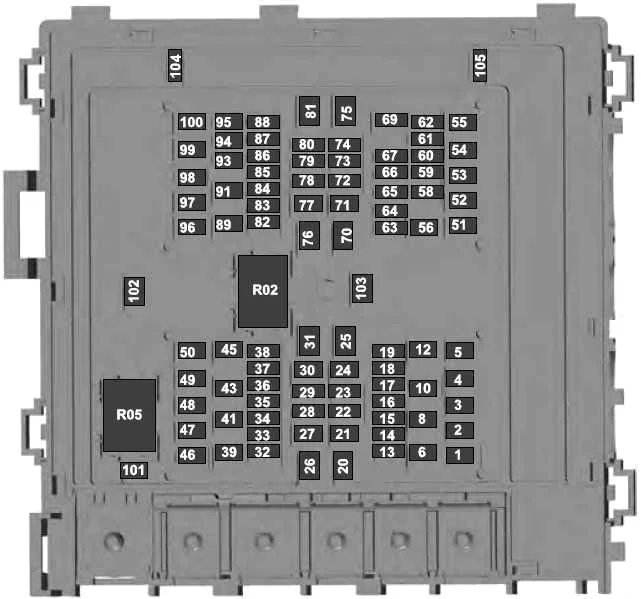

Schemat 2018 →

Ford F-150 (2015-2020) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 25 Klakson
2 50 Wentylator chłodzący №1
3 30 Silnik wycieraczek przedniej szyby
4 60 Moduł sterowania nadwozia (BCM)
5 30 Przekaźnik rozrusznika
6 20 Zapalniczka do cygar Power Point №1
8 20 Zapalniczka do cygar Power Point №2
10 5 Czujnik deszczu
12 15 Raptor: Upfltter №1 Przekaźnik
13 10 Napęd na cztery koła (4×4) Run/Start, Tempomat adaptacyjny Run/Start
14 15 –
15 7,5 Kamera przednia
15 Raptor: bieg/start do poziomowania reflektorów
16 10 Moduł sterujący układu napędowego (PCM)
17 10 Hamulce przeciwblokujące (ABS) Uruchom/Start
18 10 Uruchomienie/uruchomienie elektrycznego wspomagania kierownicy
19 5 Raptor: Upfltter №5 Przekaźnik
20 40 Silnik dmuchawy
21 30 Silniki siedzeń pasażera
22 20 Wzmacniacz dźwięku
23 10 Alternatywny czujnik
24 30 Moduł sterujący hamulca przyczepy
25 50 Moduł sterowania nadwozia nr 1 (BCM)
26 50 Wentylator chłodzący №2
27 30 Silniki fotela kierowcy /moduł pamięci
28 15 Podgrzewane siedzenie
29 10 Napęd na cztery koła (4×4) Elektromagnes
30 25 Ładowanie akumulatora do holowania przyczepy
31 – –
32 10 Sprzęgło klimatyzacji
33 – –
34 10 Olej napędowy: Moc pojazdu №5
35 20 Benzyna: Moc pojazdu №4
15 Olej napędowy: Moc pojazdu №4
36 10 Moc pojazdu №3
37 25 Benzyna: Moc pojazdu №2
15 Olej napędowy: Moc pojazdu №2
38 25 Benzyna: Moc pojazdu №1
20 Olej napędowy: Moc pojazdu №1
39 – –
41 30 Moduł kontroli nadwozia (BCM), moduł jakości napięcia
43 20 Moduł świateł holowniczych przyczepy
45 – –
46 10 Blokada kolumny kierownicy
47 50 Olej napędowy: nagrzewnica sterująca układem napędowym №3
48 30 Grzałka filtra paliwa
49 – –
50 30 Pompa paliwowa
51 20 Punkt mocy №3
52 50 Olej napędowy: Nagrzewnica sterująca układem napędowym №2
53 25 Lampy do holowania przyczepy
54 – –
55 15 Raptor: Upfltter №2 Przekaźnik
56 – –
58 5 Inteligentna ładowarka USB
59 – –
60 – –
61 15 Raptor: reflektor lewy HID
62 5 Raptor: Upfltter №6 Przekaźnik
63 25 Napęd na cztery koła (4×4)
64 15 E-szafka
65 – –
66 – –
67 – –
69 – –
70 40 Elektryczny hamulec postojowy
71 25 Napęd na cztery koła (4×4)
72 – –
73 – –
74 10 Lampy cofania przyczepy do holowania
75 – –
76 40 Moduł kontroli nadwozia (BCM) №2
77 30 Fotel z klimatyzacją
78 10 Moduł światła punktowego
79 – –
80 10 Podgrzewana wycieraczka przedniej szyby
Raptor: Upfltter №4 Przekaźnik
81 – –
82 30 Pompa płynu przekładniowego
5 Olej napędowy: Moduł sterujący układu napędowego (PCM)
83 15 Moduł sterowania skrzynią biegów (TCM)
84 – –
85 – –
86 – –
87 – –
88 10 Przekaźnik wielokonturowy z siedzeniami
Raptor: Upfltter №3 Przekaźnik
89 30 Mocne tablice do biegania
91 – –
93 15 Podgrzewane lustra
94 15 Moduł tylnego podgrzewanego siedzenia
95 15 Raptor: lampa prawa HID
96 – –
97 40 Raptor: wentylator chłodzący
50 Olej napędowy: nagrzewnica sterująca układem napędowym №1
98 15 10-biegowa automatyczna: moduł skrzyni biegów 10R R/S.
15 3,3 l: pompa płynu przekładniowego
99 40 Ogrzewane tylne okno
100 25 Olej napędowy: przekaźnik nagrzewnicy DEF
101 25 Wentylator chłodzący
102 30 Tylne okno zasilania bocznego
103 20 Przekaźnik zatrzymania i skrętu przyczepy holowniczej
104 15 Przełącznik pługa śnieżnego, tylne podgrzewane siedzenia
105 10 Teleskopowe lusterko
Przekaźnik
R02 Moduł sterujący układu napędowego (PCM)
R05 Wentylator chłodzący

Wymiana — 4 kroki

~5 min
  1. 1
    Wyłącz zapłon
    Wyjmij kluczyk, odczekaj 30 sekund.
  2. 2
    Otwórz skrzynkę bezpieczników
    Lokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
  3. 3
    Wyjmij bezpiecznik plastikową pincetą
    Pinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
  4. 4
    Włóż nowy o tej samej wartości
    Każdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).

Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów

Podobne modele

Więcej w kategorii: Ford →
Komentarze

Co o tym myślisz?

Komentarz trafia do mnie na maila — odpowiem osobiście. Publikuję wybrane (z imieniem, bez maila). Nie musisz podawać swojego adresu e-mail.

Wysyłając akceptujesz politykę prywatności.
