Ford F-150 (2004-2008) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150 z lat: 2004, 2005, 2006, 2007, 2008. Ford F-150 (2004-2008) to jeden z najbardziej znanych i popularnych modeli samochodów typu pick-up na rynku. Oto kilka informacji na temat Forda F-150 (2004-2008): Design: W latach 2004-2008 Ford F-150 przeszedł gruntowną zmianę stylistyczną. […]

06/24/2023
Czas czytania: 6 minut
Ford F-150 (2004-2008) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda F-150 z lat: 2004, 2005, 2006, 2007, 2008.

Ford F-150 (2004-2008) to jeden z najbardziej znanych i popularnych modeli samochodów typu pick-up na rynku. Oto kilka informacji na temat Forda F-150 (2004-2008):

  1. Design: W latach 2004-2008 Ford F-150 przeszedł gruntowną zmianę stylistyczną. Został zaprojektowany w nowoczesnym i muskularnym stylu, charakteryzującym się ostrymi liniami, agresywnym przodem i masywnym wyglądem. Był dostępny w różnych wariantach nadwozia, takich jak Regular Cab, SuperCab i SuperCrew, które różniły się konfiguracją drzwi i przestrzenią pasażerską.
  2. Napęd i osiągi: Ford F-150 (2004-2008) był dostępny z różnymi silnikami, w tym benzynowymi i wysokoprężnymi. Modele benzynowe były często wyposażone w silniki V6 i V8 o różnych pojemnościach i mocach, które zapewniały odpowiednie osiągi i elastyczność jazdy. Warianty wysokoprężne były bardziej ekonomiczne pod względem zużycia paliwa, a jednocześnie oferowały mocny moment obrotowy.
  3. Wyposażenie i technologie: Ford F-150 (2004-2008) oferował różne opcje wyposażenia i technologii, w zależności od wersji i preferencji klienta. Mogły być dostępne takie elementy jak klimatyzacja, systemy audio, systemy nawigacji, tempomat, elektrycznie sterowane fotele, skórzane tapicerki, a także zaawansowane systemy bezpieczeństwa i udogodnienia.
  4. Przestrzeń pasażerska i ładunkowa: Ford F-150 (2004-2008) oferował przestronne wnętrze, które zapewniało wygodne miejsca dla kierowcy i pasażerów. W zależności od konfiguracji nadwozia, kabina mogła pomieścić od dwóch do sześciu osób. Przestrzeń ładunkowa była również obszerna i wyposażona w różne udogodnienia, takie jak systemy mocowania ładunku, dodatkowe schowki i możliwość składania tylnego siedzenia w celu zwiększenia przestrzeni ładunkowej.
  5. Wytrzymałość i trwałość: Ford F-150 (2004-2008) był znany ze swojej wytrzymałości i zdolności do pracy ciężkiej. Konstrukcja ramy i podwozia została zaprojektowana tak, aby zapewnić trwałość i wytrzymałość w różnych warunkach terenowych i drogowych. Materiały użyte do produkcji nadwozia i elementów wnętrza były dobrze dopasowane, co przyczyniało się do jakości i trwałości samochodu.
  6. Popularność i sukces: Ford F-150 (2004-2008) cieszył się dużą popularnością i uznaniem klientów. Jego niezawodność, wszechstronność i wydajność przyczyniły się do sukcesu na rynku samochodów typu pick-up. Był często wybierany zarówno przez klientów indywidualnych, poszukujących niezawodnego samochodu do codziennego użytku, jak i przez przedsiębiorców, którzy potrzebowali wytrzymałego i pojemnego pojazdu do pracy.

Warto pamiętać, że opisane informacje są ogólne i mogą różnić się w zależności od konkretnego modelu, rocznika i opcji wyposażenia.

Zobacz także:  Ford Fiesta III (1989-1997) - schematy bezpieczników i przekaźników
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

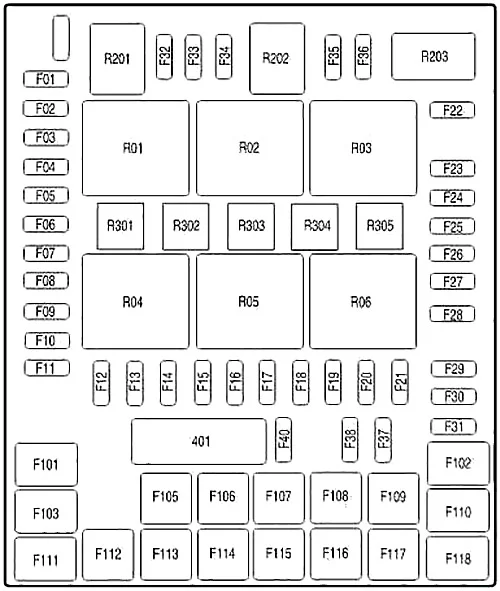

Panel bezpieczników w przedziale pasażerskim

Skrzynka rozdzielcza mocy znajduje się pod prawą stroną deski rozdzielczej. Zdejmij panel poszycia i pokrywę skrzynki bezpieczników, aby uzyskać dostęp do bezpieczników.

Ford F-150 (2004-2008) - schematy bezpieczników i przekaźników

Aby zdjąć pokrywę skrzynki bezpieczników, umieść palec za zakładką POCIĄGNĄĆ, a kciuk nad zakładką POCIĄGNĄĆ, jak pokazano na ilustracji, a następnie zdejmij pokrywę. Aby ponownie założyć pokrywę skrzynki bezpieczników, umieść górną część pokrywy na panelu bezpieczników, a następnie popchnij dolną część pokrywy, aż usłyszysz kliknięcie. Delikatnie pociągnij pokrywę, aby upewnić się, że jest prawidłowo osadzona.

Ford F-150 (2004-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 10 Run/Akcesoria – Wycieraczki, Zestaw wskaźników, Audio (2005-2008 – XL/STX)
2 20 Lampy stopu/kierunku, włącznik/wyłącznik hamulca, światła ostrzegawcze (2007), elektryczny moduł hamulca T/T (2008), PCM (sygnał BOO (2008)), lusterka kierunkowskazów (2008), CHMSL (2008)
3 5 2004-2005: lusterka zasilania, zasilanie logiki pamięci (2004), fotele i pedały pamięci
7,5 2006-2008: Elektrycznie sterowane lusterka, fotele i pedały z pamięcią, elektrycznie regulowane fotele kierowcy ( 2007)
4 10 Zasilanie bateryjne DVD, lusterko składane (2005-2008)
5 7,5 Zachowaj żywą pamięć dla modułu sterującego układu napędowego (PCM) i modułu kontroli klimatu
6 15 Lampy postojowe, moduł bezpieczeństwa nadwozia (BSM), oświetlenie tablicy przyrządów
7 5 Radio (sygnał startu)
8 10 Podgrzewane lusterka, wskaźnik przełączania
9 20 2006-2008: Przekaźnik pompy paliwa, wtryskiwacze paliwa, czujnik wtrysku, sterowanie kolektora dolotowego (4,2 l)
10 20 Przekaźnik świateł rezerwowych przyczepy holowniczej, przekaźnik świateł postojowych przyczepy holowniczej
11 10 Sprzęgło klimatyzacji, elektrozawór 4×4
12 5 2006-2008: Cewka przekaźnika PCM
13 10 Zasilanie modułu klimatyzacji, przekaźnik Flasher (2005-2008)
14 10 Cewka przekaźnika świateł zapasowych i świateł do jazdy dziennej (DRL), przełącznik ciśnienia klimatyzacji, cewka elektromagnetyczna blokady zmiany biegów (2004), podgrzewany PCV (5,4 l), ABS (2005-2008), przekaźnik świateł zapasowych do holowania przyczepy Cewka (2005-2007), Pomoc przy parkowaniu wstecznym (2005-2007), Lusterko EC (2005-2007), Radio nawigacyjne (2007), Redundantny przełącznik kontroli prędkości (2005-2008)
15 5 Anulowanie nadbiegu, klaster, blokada zmiany biegów hamulca (BSI (2004))
16 10 Moduł ABS (Run/Start power (2004)), elektromagnes blokady zmiany biegów hamulca (2005-2008)
17 15 Przekaźnik świateł przeciwmgielnych
18 10 Kanał Run/Start – Przekaźnik migaczy (2004), Lusterko elektrochromatyczne, Podgrzewane siedzenia, BSM, Kompas, RSS (Reverse Sensing System), Szyna zasilająca (2008), Kanał Run/Start – Napowietrzny punkt zasilania (2005-2007)
19 10 Pasy bezpieczeństwa (moduł poduszki powietrznej)
20 15 2004: Moc PCM 4×4
10 2005-2007: Zasilanie bateryjne dla napowietrznego punktu zasilania
10 2008: Szyna zasilająca
21 15 Klaster utrzymuje przy życiu moc
22 10 Opóźnione zasilanie akcesoriów audio, przełącznik blokady drzwi zasilania i podświetlenie przełącznika szyberdachu;
23 10 Reflektor świateł mijania prawych
24 15 Oszczędzanie baterii w lampach na żądanie, paliwo Flex (2008)
25 10 Reflektor świateł mijania lewych
26 20 Przekaźnik klaksonu, moc klaksonu
27 5 Lampka ostrzegawcza dezaktywacji poduszki powietrznej pasażera (PAD), lampka ostrzegawcza poduszki powietrznej klastra, moc RUN/START klastra (2004-2007)
28 5 Transceiver SecuriLock (PATS), monitor PCM IGN (2006-2008)
29 15 Moc PCM 4×4
30 15 2005-2008: Moc PCM 4×4
31 20 Moc radia, moduł radia satelitarnego (2007-2008)
32 15 Zawór zarządzania oparami (VMV), przekaźnik sprzęgła klimatyzacji, odpowietrznik kanistra, podgrzewane czujniki tlenu w spalinach (HEGO) #11 i #21, CMCV, czujnik masowego przepływu powietrza (MAF), zmienne fazy rozrządu (VCT), podgrzewana skrzynia korbowa dodatnia Zawór wentylacji (PCV) (silnik 4,2 l), czujnik CID (silnik 4,2 l), EGR 4,6 / 4,2 l (2006-2008), elektroniczne sprzęgło wentylatora (silniki 4,6 / 5,4 l (2007))
33 15 Elektrozawór zmiany biegów, CMS #12 i #22, Cewki zapłonowe (2006-2008), EGR 4,6L/4,2L (2005)
34 20 Wtryskiwacze paliwa (2004-2005), moc PCM, sterowanie kolektora dolotowego (silnik 4,2 l)
35 20 Wskaźnik świateł drogowych w zestawie wskaźników, reflektory świateł drogowych, przekaźnik wyłączający DRL (2008)
36 10 Światła skrętu/stopu holowania przyczepy w prawo
37 20 Tylny punkt zasilania, punkt zasilania konsoli środkowej (2007)
38 25 Moc subwoofera
39 20 2004-2006: Punkt zasilania tablicy przyrządów
40 20 Reflektory świateł mijania, DRL
41 20 2004-2006: Zapalniczka do cygar, moc złącza diagnostycznego
42 10 Światła skrętu/stopu holowania przyczepy w lewo
101 30 Elektromagnes rozrusznika
102 20 Zasilanie wyłącznika zapłonu
103 20 Zawory ABS
104 Nieużywany
105 30 Elektryczne hamulce przyczepy
106 30 Ładowanie akumulatora do holowania przyczepy
107 30 Zamki elektryczne do drzwi (BSM)
108 30 Fotel pasażera zasilany elektrycznie
109 30 Fotel kierowcy, Regulowane pedały, Moduł pamięci ((pedały, siedzenia) (2007-2008))
110 20 2007-2008: Zapalniczka, zasilanie złącza diagnostycznego
111 30 4×4 przekaźniki
112 40 Moc pompy ABS
113 30 Wycieraczki i pompka spryskiwacza
114 40 Podgrzewany backlite, podgrzewane lustro moc
115 20 2008: Szyberdach
116 30 Silnik dmuchawy
117 20 2007-2008: Punkt zasilania tablicy przyrządów
118 30 Podgrzewane siedzenia
401 30 Wyłącznik obwodu: szyby elektryczne, szyberdach (2004-2007), podświetlane elektrycznie przesuwne
Przekaźnik
R01 Elektromagnes rozrusznika
R02 Opóźnienie akcesoriów
R03 Reflektory świateł drogowych
R04 Podgrzewane podświetlenie
R05 Ładowanie akumulatora do holowania przyczepy
R06 Silnik dmuchawy
R201 Lampy do holowania przyczepy
R202 Światła przeciwmgielne
R203 PCM
R301 Lampy cofania do holowania przyczepy (płytka drukowana)
R302  – (płytka drukowana)
R303 Pompa paliwa (płytka drukowana)
R304 Oszczędzanie baterii (płytka drukowana)
R305 Klakson (płytka drukowana)

Pomocnicza skrzynka przekaźników

Zobacz także:  Ford Ranger I (1983-1992) - schematy bezpieczników i przekaźników

Skrzynka przekaźników znajduje się w komorze silnika na lewym błotniku.

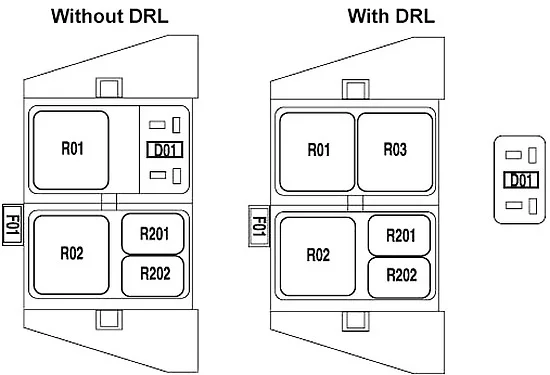

2004

Ford F-150 (2004-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F01 5 Podświetlenie sprężyny zegarowej
Dioda
D01 Sprzęgło klimatyzacji
Przekaźnik
R01 4×4 CCW
R02 4×4 CW
R03 Światła do jazdy dziennej (DRL) (jeśli są na wyposażeniu, w przeciwnym razie nie są używane)
R201 DRL
R202 Sprzęgło klimatyzacji



Zobacz także:  Ford Mustang VI (2021-2022) - schematy bezpieczników i przekaźników

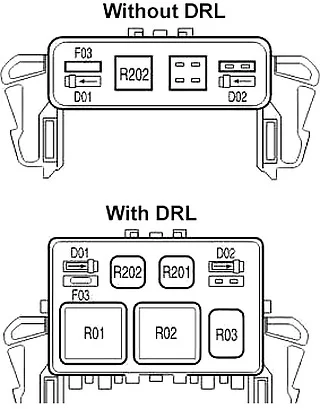

2005-2008

Ford F-150 (2004-2008) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F03 5 Podświetlenie sprężyny zegarowej
Dioda
D01 Sprzęgło klimatyzacji
D02 2007-2008: Zintegrowany Start One Touch (OTIS)
Przekaźnik
R01 4×4 CCW
R02 4×4 CW
R03 Wyłączanie świateł drogowych w dzień (DRL)
R201 DRL
R202 Sprzęgło klimatyzacji
