W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Explorer U625 z lat: 2020, 2021, 2022.

Ford Explorer (2020-2022) to szósta generacja popularnego SUV-a, która wprowadza wiele udoskonaleń i nowości w porównaniu do poprzednich wersji. Oto kilka informacji na temat Forda Explorera (2020-2022):

Design i rozmiar: Trzecia generacja Explorera charakteryzuje się nowoczesnym i dynamicznym wyglądem. Samochód ma bardziej zaokrąglone linie i agresywniejszy wygląd, który nadaje mu sportowego charakteru. Jest większy od poprzedników, oferując więcej przestrzeni w kabinie pasażerskiej i bagażowej.
Wydajność i napęd: Ford Explorer (2020-2022) jest dostępny z różnymi wariantami napędowymi, w tym z silnikami benzynowymi oraz hybrydowymi. Silniki V6 i czterocylindrowe EcoBoost zapewniają odpowiednią moc i elastyczność, podczas gdy wersje hybrydowe oferują oszczędność paliwa i niższe emisje. W zależności od wersji, samochód może być wyposażony w napęd na przednią oś lub na cztery koła, co daje większą elastyczność w różnych warunkach jazdy.
Technologie i wyposażenie: Ford Explorer (2020-2022) oferuje wiele zaawansowanych technologii i funkcji. W zależności od wybranych opcji, samochód może być wyposażony w systemy multimedialne z dużym dotykowym ekranem, nawigację, systemy bezpieczeństwa i asysty kierowcy, adaptacyjny tempomat, panoramiczny dach, podgrzewane fotele, klimatyzację, a także wiele innych opcji, które podnoszą komfort i wygodę podróżowania.
Zdolności terenowe: Mimo że Ford Explorer (2020-2022) jest głównie skoncentrowany na jeździe po drogach, nadal oferuje pewne zdolności terenowe. Warianty z napędem na cztery koła i odpowiednimi pakietami off-roadowymi mogą poradzić sobie z trudniejszymi nawierzchniami i zapewnić pewność jazdy na nierównym terenie.
Popularność i recepcja rynkowa: Ford Explorer (2020-2022) zyskał szerokie uznanie na rynku i zdobył popularność w segmencie dużych SUV-ów. Klienci doceniają kombinację komfortu, wydajności, praktyczności i zaawansowanych technologii, które oferuje ten model. Odpowiednio zaprojektowany i wyposażony, Ford Explorer (2020-2022) przyciąga zarówno rodziny, jak i osoby aktywne, które cenią sobie połączenie wygody i wszechstronności.

To tylko kilka informacji na temat Forda Explorera (2020-2022). Istnieje wiele wariantów, opcji i możliwości konfiguracji, które mogą różnić się w zależności od regionu i preferencji klienta.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Zobacz także: Ford Transit Connect i Tourneo Connect (2023) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Znajduje się pod deską rozdzielczą po lewej stronie kolumny kierownicy.

Ford Explorer VI (2020-2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	—	Nieużywany.
2	10 A	Szyberdach. ERA-GLONAS. eCall. Moduł jednostki sterującej telematyki. Falownik. Zestaw przełączników drzwi kierowcy.
3	7,5 A	Przełącznik fotela pamięci. Moduł bezprzewodowej ładowarki akcesoriów. Przełączniki siedzeń.
4	20A	Nieużywany (zapasowy).
5	—	Nieużywany.
6	10 A	Nieużywany.
7	10 A	Zasilanie złącza inteligentnego łącza danych.
8	5A	Modem centrali telematycznej. Moduł uruchamiający klapę bagażnika bez użycia rąk. Moduł windy załadowczej.
9	5A	Przełącznik klawiatury. Tylna klimatyzacja.
10	—	Nieużywany.
11	—	Nieużywany.
12	7,5 A	Głowica kontroli klimatu. Moduł zmiany biegów.
13	7,5 A	Moduł sterujący kolumny kierownicy. Inteligentne złącze łącza danych. Klaster instrumentów.
14	15A	Nieużywany (zapasowy).
15	15A	SYNC. Zintegrowany panel sterowania.
16	—	Nieużywany.
17	7,5 A	Moduł sterowania reflektorami.
18	7,5 A	Nieużywany (zapasowy).
19	5A	Przełącznik reflektorów. Włącznik zapłonu z przyciskiem.
20	5A	Stacyjka. Moduł jednostki sterującej telematyki. Zamek elektromagnetyczny blokady kluczyka.
21	5A	Nieużywany.
22	5A	Sygnalizator dla pieszych (hybrydowy pojazd elektryczny).
23	30A	Nieużywany (zapasowy).
24	30A	Księżycowy dach.
25	20A	Nieużywany (zapasowy).
26	30A	Nieużywany (zapasowy).
27	30A	Nieużywany (zapasowy).
28	30A	Nieużywany (zapasowy).
29	15A	Nieużywany (zapasowy).
30	5A	Złącze hamulca przyczepy.
31	10 A	Przełącznik zarządzania terenem. Przełącznik trybu jazdy do wyboru. Moduł nadawczo-odbiorczy.
32	20A	Moduł sterowania dźwiękiem.
33	—	Nieużywany.
34	30A	Przekaźnik uruchamiania/rozruchu.
35	5A	Nieużywany (zapasowy).
36	15A	Moduł wspomagania parkowania. Moduł przetwarzania obrazu A.
37	20A	Nieużywany (zapasowy).
38	30A	Lewe tylne okno elektryczne. Prawe tylne okno elektryczne.

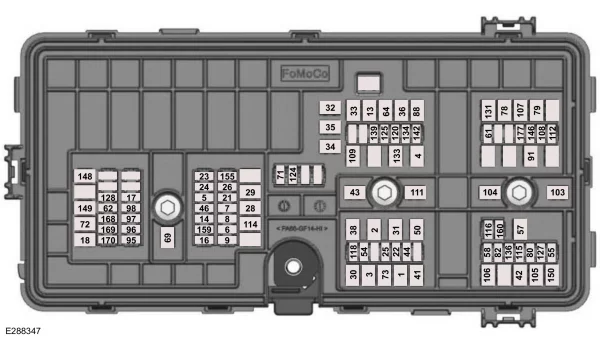

Skrzynka bezpieczników w komorze silnika

Ford Explorer VI (2020-2022) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	40A	Moduł sterujący nadwozia – zasilanie bateryjne na zasilaniu 1.
2	20A	Pojemnik głównej konsoli gniazdka.
3	40A	Moduł sterujący nadwozia – zasilanie bateryjne na zasilaniu 2.
4	30A	Pompa paliwowa.
5	5A	Moduł sterujący układu napędowego utrzymuje moc.
6	20A	Moc modułu sterującego układu napędowego.
7	20A	Solenoid odpowietrzania kanistra. Moduł kontroli szczelności par. Odzysk ciepła ze spalin (hybrydowy pojazd elektryczny). Zawór regulacji ciśnienia w zbiorniku (hybrydowy pojazd elektryczny). Zawór tankowania (hybrydowy pojazd elektryczny typu plug-in). Zawór blokujący parę. Uniwersalny tlen w spalinach 11. Uniwersalny tlen w spalinach 21. Czujnik monitorowania katalizatora 12. Czujnik monitorowania katalizatora 22. Zawór oczyszczania kanistra.
8	20A	Cewka przekaźnika wentylatora chłodzącego. Skrzynka przerwania baterii. Pompa oleju przekładniowego. Pomocnicza pompa płynu chłodzącego. Drzwi klapy paliwa (hybrydowy pojazd elektryczny). Zawór obejściowy płynu chłodzącego silnik. Aktywne żaluzje kratowe.
9	20A	Cewki zapłonowe.
13	40A	Przekaźnik silnika dmuchawy przedniej.
14	15A	Pompa oleju przekładniowego. Zmienne sprzęgło sprężarki klimatyzacji. Pompy pomocnicze (hybrydowy pojazd elektryczny).
16	15A	Zasilanie przekaźnika pompy spryskiwacza szyby przedniej i tylnej szyby.
17	5A	Wskaźnik stanu naładowania (hybrydowy pojazd elektryczny).
18	30A	Rozrusznik.
21	10 A	Silniki regulacji ustawienia reflektorów. Adaptacyjne reflektory.
22	10 A	Moduł układu kierowniczego ze wspomaganiem elektrycznym.
23	10 A	Moduł układu przeciwblokującego ze zintegrowanym hamulcem postojowym.
24	10 A	Moduł sterujący układu napędowego. Moduł sterujący hybrydowego układu napędowego.
25	10 A	Czujnik jakości powietrza. Kamera 360 z pomocą parkowania. Tylna kamera. System informacji o martwym polu. Adaptacyjny moduł tempomatu.
26	15A	Moduł kontroli transmisji.
28	40A	Zawory układu przeciwblokującego ze zintegrowanym hamulcem postojowym.
29	60A	Pompa układu przeciwblokującego ze zintegrowanym hamulcem postojowym.
30	30A	Moduł siedzenia kierowcy.
31	30A	Silnik siedzenia pasażera.
32	20A	Gniazdo zasilania przedniego pojemnika na media.
33	20A	Tylny punkt zasilania przestrzeni ładunkowej.
34	20A	Końcówka do gniazda zasilania konsoli.
35	20A	Punkt mocy 4.
36	40A	Falownik.
38	30A	Klimatyzowany moduł fotela.
41	30A	Moduł tylnej klapy bagażnika.
42	30A	Moduł sterujący hamulca przyczepy.
43	60A	Moduł sterujący nadwozia.
44	10 A	Włącznik i wyłącznik hamulca.
46	15A	Moduł sterujący ładowarki akumulatorów (hybrydowy pojazd elektryczny).
50	40A	Podgrzewane podświetlenie.
54	20A	Podgrzewana kierownica.
55	20A	Lampy do holowania przyczepy.
57	30A	Ładowanie akumulatora holowniczego przyczepy.
58	10 A	Lampy cofania do holowania przyczepy.
61	15A	Wielokonturowy moduł siedziska.
62	15A	Pompa spryskiwacza reflektorów.
64	40A	Moduł napędu na cztery koła.
69	30A	Silnik wycieraczki przedniej szyby.
71	15A	Silnik wycieraczki tylnej szyby.
72	20A	Nieużywany (zapasowy).
73	30A	Moduł drzwi kierowcy.
78	50A	Podgrzewana przednia szyba z lewej strony.
79	50A	Ogrzewana przednia szyba z prawej strony.
80	20A	Holowanie przyczepy.
82	20A	Nieużywany (zapasowy).
88	20A	Silnik dmuchawy tylnej.
91	20A	Moduł oświetlenia holowniczego przyczepy.
95	15A	Zintegrowana kontrola iskry (hybrydowy pojazd elektryczny).
96	15A	Nieużywany (zapasowy).
97	10 A	Elektryczny AC (hybrydowy pojazd elektryczny). Grzejnik wysokonapięciowy o dodatnim współczynniku temperaturowym (pojazd elektryczny hybrydowy).
98	10 A	Proporcjonalny zawór chłodziwa akumulatora trakcyjnego (pojazd elektryczny hybrydowy).
103	50A	Nieużywany (zapasowy).
104	50A	Nieużywany (zapasowy).
105	40A	Nieużywany (zapasowy).
106	40A	Nieużywany (zapasowy).
107	40A	Nieużywany (zapasowy).
108	20A	Nieużywany (zapasowy).
109	30A	Moduł drzwi pasażera.
111	30A	Zasilanie monitora jakości napięcia modułu sterującego nadwozia.
112	20A	Nieużywany (zapasowy).
114	50A	Nieużywany (zapasowy).
115	20A	Wzmacniacz.
116	5A	Nieużywany (zapasowy).
118	30A	Podgrzewane fotele w drugim rzędzie.
120	15A	Portowe wtryskiwacze paliwa.
124	5A	Czujnik deszczu.
125	5A	Inteligentna ładowarka USB 1.
127	20A	Wzmacniacz.
128	15A	Nieużywany (zapasowy).
131	40A	Elektrycznie składany moduł siedziska.
133	15A	Podgrzewany park wycieraczek.
134	10 A	Rodzinny system rozrywki.
136	20A	Nieużywany (zapasowy).
139	5A	Inteligentna ładowarka USB 2.
142	5A	Kamera drogowa.
146	15A	Elektroniczny moduł sterujący akumulatora.
148	30A	Moduł reflektora lewego.
149	30A	Moduł reflektora prawego.
150	40A	Nieużywany (zapasowy).
155	25A	Moduł sterowania skrzynią biegów (hybrydowy pojazd elektryczny).
159	15A	Przetwornica DC/DC (hybrydowy pojazd elektryczny).
160	10 A	Nieużywany (zapasowy).
168	20A	Wyłącznik serwisowy niskiego napięcia.
169	10 A	Pompa płynu chłodzącego (hybrydowy pojazd elektryczny).
170	10 A	Pompa płynu chłodzącego do akumulatora trakcyjnego (hybrydowy pojazd elektryczny). Sygnalizator dla pieszych (hybrydowy pojazd elektryczny) (2021-2022).
177	10 A	Nieużywany (zapasowy).
