Ford Edge I (2014) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Edge I z lat: 2014. Ford Edge I to model samochodu typu SUV (Sport Utility Vehicle) produkowany przez amerykańską firmę Ford Motor Company. Oto kilka informacji na temat Forda Edge I: Wprowadzenie na rynek: Ford Edge I został wprowadzony na rynek w […]

06/22/2023
Czas czytania: 5 minut
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Edge I z lat: 2014.

Ford Edge I to model samochodu typu SUV (Sport Utility Vehicle) produkowany przez amerykańską firmę Ford Motor Company. Oto kilka informacji na temat Forda Edge I:

  1. Wprowadzenie na rynek: Ford Edge I został wprowadzony na rynek w 2006 roku jako samochód typu crossover, który łączył cechy SUV-a i samochodu osobowego. Był to pierwszy model Forda Edge, który miał konkurować z innymi popularnymi pojazdami tego segmentu, takimi jak Nissan Murano czy Toyota Highlander.
  2. Styl i projektowanie: Ford Edge I charakteryzuje się nowoczesnym, dynamicznym i muskularnym wyglądem. Ma charakterystyczne cechy stylistyczne marki Ford, takie jak wyraziste przednie reflektory, atrakcyjną sylwetkę i chropowate linie. Wewnątrz oferuje przestronne wnętrze z wysoką jakością wykończenia i funkcjonalnym układem.
  3. Wydajność i napęd: Ford Edge I dostępny był z różnymi jednostkami napędowymi, w tym silnikami benzynowymi V6 o pojemnościach 3.5l i 3.7l. Modele z napędem przednim lub na cztery koła były dostępne w zależności od wersji i preferencji klienta. Samochód oferował płynne przyspieszenie, dobrą dynamikę i odpowiednie możliwości off-roadowe.
  4. Wyposażenie i technologia: Ford Edge I oferował różne opcje wyposażenia i technologii, które były dostępne w zależności od wersji. Wśród nich można wymienić systemy bezpieczeństwa, takie jak ABS, ESP czy systemy powietrznych poduszek, a także zaawansowane funkcje, takie jak nawigacja satelitarna, klimatyzacja dwustrefowa, system audio z Bluetooth i wiele innych.
  5. Popularność i sukces rynkowy: Ford Edge I cieszył się umiarkowanym sukcesem na rynku, przyciągając uwagę kierowców poszukujących połączenia komfortu, stylu i funkcjonalności. Był popularny wśród rodzin i osób ceniących przestronność i wygodę oferowaną przez SUV-y.

Należy jednak zauważyć, że powyższe informacje odnoszą się do pierwotnej wersji Forda Edge I. Później wprowadzono kolejne generacje tego modelu, które mogą różnić się wyglądem, wyposażeniem i technologią.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Ford Ranger III (1998-2000) - schematy bezpieczników i przekaźników

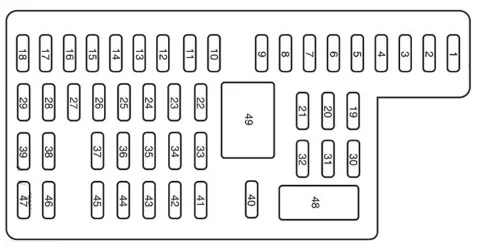

Przedział pasażerski

Ford Edge I (2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 30A Przednie inteligentne okno kierowcy
2 15A Nieużywany (zapasowy)
3 30A Nieużywany (zapasowy)
4 10 A Przekaźnik lamp popytu
5 20A Nieużywany (zapasowy)
6 5A Moduł częstotliwości radiowej
7 7,5A Przełącznik lusterka elektrycznego, przełącznik fotela pamięci, moduł fotela kierowcy
8 10 A Nieużywany (zapasowy)
9 10 A Elektryczna klapa podnoszona
10 10 A Przekaźnik pracy/akcesoriów
11 10 A Zestaw wskaźników tablicy przyrządów, wyświetlacz Head-up
12 15A Oświetlenie wewnętrzne, lampy kałużowe, podświetlenie
13 15A Kierunkowskazy w prawo
14 15A Kierunkowskazy w lewo
15 15A Lampy cofania, lampy stopu, lampy stopu wysoko zamontowane
16 10 A Reflektory świateł mijania (po prawej)
17 10 A Reflektory świateł mijania (lewe)
18 10 A Oświetlenie klawiatury, blokada zmiany biegów hamulca, dioda LED przycisku Start, pasywny system antykradzieżowy, budzenie modułu sterującego układu napędowego, włączanie zasilania drugiego rzędu
19 20A Wzmacniacz (Sony)
20 20A Przekaźniki blokowania/odblokowywania — pojazdy bez inteligentnego dostępu
21 10 A Nieużywany (zapasowy)
22 20A Przekaźnik klaksonowy
23 15A Sterowanie kierownicą, inteligentny dostęp, przełącznik reflektorów
24 15A Diagnostyka Pokładowa
25 15A Odblokowanie klapy tylnej
26 5A Moduł globalnego systemu pozycjonowania
27 20A Inteligentny dostęp
28 15A Wyłącznik zapłonu (bez inteligentnego dostępu), Elektromagnes blokady kluczyka, Start przyciskiem (z inteligentnym dostępem)
29 20A Radio, wielofunkcyjny wyświetlacz, elektroniczny panel wykończeniowy, moduł SYNC
30 15A Lampy postojowe przednie, Lampy postojowe pomocnicze
31 5A Nieużywany (zapasowy)
32 15A Podświetlenie przełącznika blokady, szyberdach, elektryczne szyby (przód kierowcy), kompas/automatycznie przyciemniane lusterko wsteczne
33 10 A Nieużywany (zapasowy)
34 10 A System czujników cofania, kamera cofania, monitor martwego pola
35 5A Wyświetlacz Heads-up, Poziomowanie reflektorów
36 10 A Nieużywany (zapasowy)
37 10 A Klimatyzacja (silniki 3,5 l/3,7 l)
38 10 A Nieużywany (zapasowy)
39 15A Reflektory świateł drogowych
40 10 A Tylne światła postojowe, lampy tablicy rejestracyjnej
41 7,5A Czujnik klasyfikacji pasażerów, moduł kontroli ograniczeń
42 5A Przełącznik kontroli wspomagania (silnik 2,0 l)
43 10 A Nieużywany (zapasowy)
44 10 A Nieużywany (zapasowy)
45 5A Nieużywany (zapasowy)
46 10 A Kontrola klimatu
47 15A lusterka sygnalizacyjne LED
48 Wyłącznik automatyczny 30A Okna elektryczne
49 Opóźniony przekaźnik akcesoriów

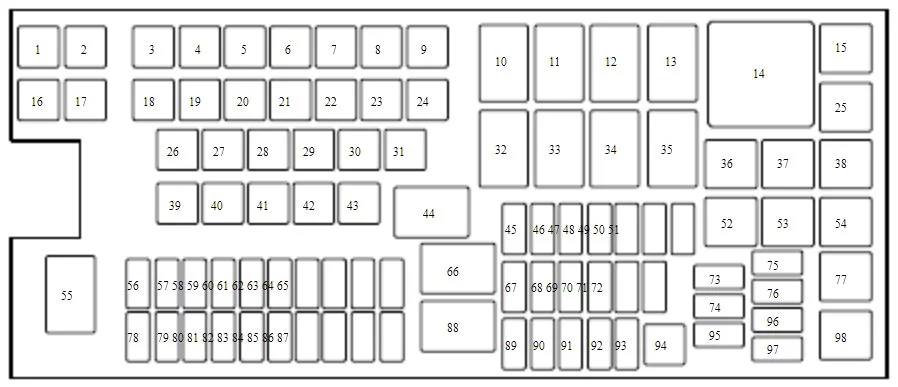

Komora silnika

Zobacz także:  Ford Puma (2019-2020) - schematy bezpieczników i przekaźników

Ford Edge I (2014) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
1 Nieużywany
2 Nieużywany
3 Nieużywany
4 30A** Wycieraczki
5 40A** Pompa układu przeciwblokującego
6 Nieużywany
7 30A** Elektryczna klapa podnoszona
8 20A** Szyberdach
9 20A** Punkt zasilania #2 (konsola z tyłu)
10 Nieużywany
11 Odszraniacz tylnej szyby i przekaźnik podgrzewanego lusterka
12 Nieużywany
13 Przekaźnik rozrusznika
14 Nieużywany
15 Przekaźnik pompy paliwa
16 Nieużywany
17 Nieużywany
18 40A** Silnik dmuchawy
19 30A** Rozrusznik
20 20A** Punkt zasilania nr 1 (kosz konsoli)
21 20A** Punkt zasilania obszaru ładunkowego
22 Nieużywany
23 30A** Moduł siedzenia kierowcy
24 Nieużywany
25 Nieużywany
26 40A** Odmrażacz tylnej szyby
27 20A** Przedni punkt zasilania lub zapalniczka
28 30A** Fotele z klimatyzacją
29 Nieużywany
30 Nieużywany
31 Nieużywany
32 Nieużywany
33 Nieużywany
34 Przekaźnik silnika dmuchawy
35 Nieużywany
36 Przekaźnik tylnego siedzenia
37 Prawy przekaźnik świateł hamowania/zawracania przyczepy
38 Nieużywany
39 40A** Wentylator chłodzący (pojazdy z przyczepą holowaną)
39 60A** Wentylator chłodzący (pojazdy bez holowania przyczepy)
40 40A** Wentylator chłodzący (tylko holowanie przyczepy)
41 Nieużywany
42 30A** Siedzenie pasażera
43 25A** Zawory układu przeciwblokującego
44 Przekaźnik tylnej spryskiwacza
45 5A* Czujnik deszczu
46 Nieużywany
47 Nieużywany
48 Nieużywany
49 Nieużywany
50 15A* Podgrzewane lustro
51 Nieużywany
52 Zatrzymaj przekaźnik lampy
53 Przekaźnik świateł stop/zakręt lewego holowania przyczepy
54 Nieużywany
55 Przekaźnik wycieraczek
56 15 A* Moduł sterujący skrzyni biegów (silnik 2.0L)
57 20 A* Lewe reflektory wyładowcze dużej intensywności
58 10 A* Czujnik alternatora
59 10 A* Włącznik/wyłącznik hamulca
60 15A* Lampy stopu
61 10 A* Zwolnienie tylnego siedzenia
62 10 A* Sprzęgło klimatyzatora
63 15A* Przekaźnik świateł hamowania/wkręcania przyczepy
64 20 A* Silnik wycieraczki tylnej
65 15A* Pompa paliwowa
66 Przekaźnik modułu sterującego układu napędowego
67 20 A* Moc pojazdu #2
68 15A* Moc pojazdu #4
69 15A* Moc pojazdu nr 1 (silniki 3,5/3,7 l)
69 20 A* Moc pojazdu nr 1 (silnik 2,0 l)
70 10 A* Przekaźnik kondycjonera Mr, Moc pojazdu #3, Moduł napędu na wszystkie koła (silniki 3,5/3,7 l), Aktywna przesłona kratki (silnik 2,0 l)
71 Nieużywany
72 Nieużywany
73 Nieużywany
74 Nieużywany
75 Dioda sprzęgła kondycjonera Mr (silniki 3,5/3,7L)
76 Nieużywany
77 Przekaźnik świateł parkowania przyczepy
78 20 A* Prawe reflektory wyładowcze wysokiej intensywności
79 5A* Adaptacyjny tempomat
80 Nieużywany
81 Nieużywany
82 15A* Podkładka tylna
83 Nieużywany
84 20 A* Lampy do holowania przyczepy
85 Nieużywany
86 7,5 A* Przekaźnik modułu sterującego układu napędowego, utrzymywanie aktywności modułu sterującego układu napędowego (silniki 3,5/3,7 l)
87 5A* Przekaźnik uruchamiania/uruchamiania
88 Przekaźnik uruchamiania/uruchamiania
89 Nieużywany
89 5A* Silniki regulacji ustawienia reflektorów (tylko Chiny)
90 10 A* Moduł sterujący układu napędowego, moduł sterujący skrzyni biegów (silnik 2,0 l)
91 10 A* Adaptacyjny tempomat (silniki 3,5/3,7 l)
91 5A* Rozgrzewanie automatycznej skrzyni biegów (silnik 2,0 l)
92 10 A* Moduł przeciwblokujący układu hamulcowego
93 5A* Silnik dmuchawy/tylny przekaźnik odszraniania
94 30A** Panel bezpieczników przedziału pasażerskiego – uruchomienie/uruchomienie
95 Nieużywany
96 Dioda elektromagnesu oczyszczania kanistra (silnik 2,0 l)
97 Dioda rozgrzewania automatycznej skrzyni biegów (silnik 2,0 l)
98 Przekaźnik sprzęgła klimatyzatora
* Mini bezpieczniki
** Bezpieczniki kasetowe
