W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Escape III z lat: 2018, 2019.

Pod względem designu, Ford Espace (2018-2019) prezentuje nowoczesne linie i smukłą sylwetkę, która nadaje mu elegancki wygląd. Charakterystyczne, smukłe reflektory i chromowane akcenty dodają mu wyrazistości i stylu. Wnętrze samochodu jest starannie zaprojektowane, z wysokiej jakości materiałami i wykończeniem, które podkreślają jego luksusowy charakter. Przestronność kabiny pozostaje jednym z głównych atutów tego modelu, zapewniając wygodne miejsce dla pasażerów oraz dużą ilość przestrzeni bagażowej.

W Fordzie Espace (2018-2019) zastosowano wiele zaawansowanych technologii, które mają na celu zapewnić jeszcze większy komfort i bezpieczeństwo podczas jazdy. Do dyspozycji kierowcy są systemy takie jak system multimedialny z ekranem dotykowym, nawigacja satelitarna, asystent parkowania, kamera cofania, systemy bezpieczeństwa i wiele innych funkcji ułatwiających codzienne użytkowanie.

Pod maską Forda Espace (2018-2019) znajdują się różne opcje napędowe, w tym zarówno benzynowe, jak i wysokoprężne silniki. Każda z jednostek napędowych oferuje odpowiednią moc i oszczędność paliwa, co daje możliwość dostosowania samochodu do indywidualnych preferencji i potrzeb.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.



Przedział pasażerski

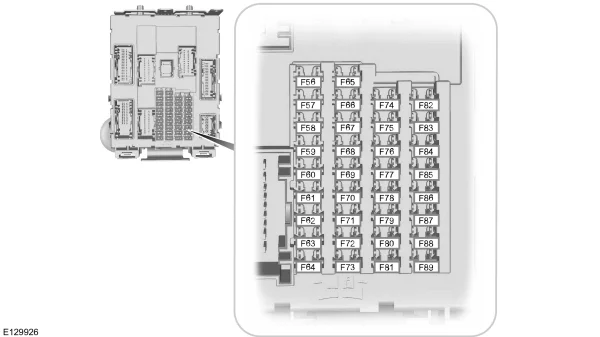

Panel bezpieczników znajduje się po prawej stronie pod schowkiem (zdejmij spód schowka).

Ford Escape III (2018-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F56 20A Zasilanie pompy paliwa.
F57 Nieużywany.
F58 5A Przekaźnik oświetlenia wnętrza.
F59 5A Pasywny nadajnik-odbiornik antykradzieżowy.
F60 10 A Wewnętrzne światło.

Zestaw przełączników drzwi kierowcy.

Oświetlenie schowka na rękawiczki.

Zespół przełączników w konsoli napowietrznej.

F61 20A Zapalniczka.

Punkt mocy.

F62 5A Moduł czujnika deszczu.

Moduł czujnika światła.

F63 10 A Przedni moduł czujnikowy.

Radar patrzący w przyszłość.

F64 Nieużywany.
F65 10 A Odblokowanie klapy tylnej.
F66 20A Odblokowanie drzwi kierowcy.
F67 7,5A SYNCH.

Wyświetlacz wielofunkcyjny.

Moduł GPS.

F68 15A Nieużywany (zapasowy).
F69 5A Klaster instrumentów.
F70 20A Centralny zamek i odblokowywanie zasilania.
F71 7,5A Głowica sterująca ogrzewaniem (klimatyzator ręczny).

Podwójna elektroniczna automatyczna regulacja temperatury.

F72 7,5A Złącze łącza danych.
F73 7,5A Moduł kierownicy.
F74 15A Zasilanie reflektorów.
F75 15A Światło przeciwmgielne.
F76 10 A Lampa cofania.
F77 20A Pompa spryskiwacza.
F78 5A Stacyjka.

Przycisk Start.

Moduł pojazdu bez kluczyka.

F79 15A Radio.

Elektroniczny panel wykończeniowy.

Włącznik świateł awaryjnych.

Przełącznik blokady drzwi.

F80 20A Zasilanie szyberdachu
F81 5A Zasilanie czujnika ruchu wnętrza (2018).

Zasilanie odbiornika częstotliwości radiowej.

Elektrycznie/otwarty dach panoramiczny.

F82 20A Pompa spryskiwacza.
F83 20A Centralny zamek.
F84 20A Przekaźnik blokujący/odblokowujący.

Przekaźnik tylnej klapy.

F85 7,5 A Elektroniczny 15 posuw.
F86 10 A Moduł poduszki powietrznej.

System klasyfikacji pasażerów.

Wskaźnik wyłączenia poduszki powietrznej pasażera.

F87 15A Podgrzewana kierownica.
F88 Nieużywany.
F89 Nieużywany.

Komora silnika

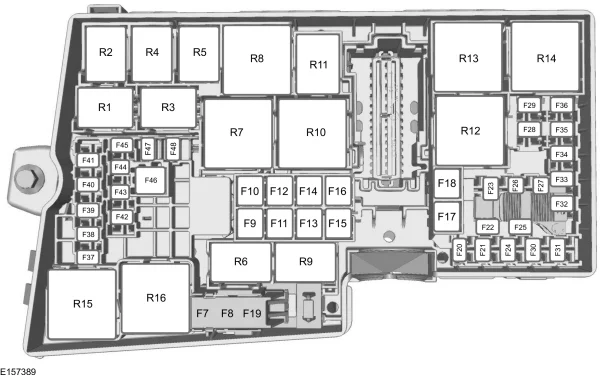

Skrzynka rozdzielcza mocy znajduje się w komorze silnika (po lewej stronie).

Ford Escape III (2018-2019) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
F7 50A Układ przeciwblokujący i pompa elektronicznego programu stabilności.
F8 30A Elektroniczny zawór programu stabilności.
F9 40A Wentylator chłodzący (600W)
F9 50A Wentylator chłodzący (390W i 750W).
F10 40A Silnik dmuchawy nagrzewnicy.
F11 30A Zasilanie modułu sterującego nadwozia.

Moduł jakości napięcia.

F12 30A Przekaźnik modułu sterującego układu napędowego.
F13 30A Przekaźnik rozrusznika.
F14 25 A Wentylator chłodzący (600W i 750W).
F15 20A Przednia zapalniczka do cygar lub gniazdko elektryczne.
F 16 25 A Elektryczna szyba przednia (bez sterownika drzwi).
F17 40A Wentylator chłodzący (600W).
F17 50A Wentylator chłodzący (750W).
F18 20A Centralne gniazdo zasilania.
F19 5A Układ przeciwblokujący i elektroniczny program stabilności 15 posuw.
F20 15 A Klakson.
F21 5A Wyłącznik światła stopu.
F22 15 A System monitorowania baterii.
F23 5A Cewki przekaźników.
F24 5A Moduł włącznika światła.
F25 10 A System klasyfikacji pasażerów.
F26 25 A Pompa olejowa.
F27 15 A Sprzęgło klimatyzatora.
F28 10 A Moc pojazdu – wtryskiwacz paliwa (silnik 2,5L).

System informacji o martwym polu i kamera cofania (pojazdy wyposażone w funkcję stop/start).

F29 Nieużywany.
F30 10 A Częściowo podgrzewana przednia szyba.
F31 5A Cewka przekaźnika sterowania zespołem napędowym.
F32 15 A Moc pojazdu (silnik 2,0 l i 2,5 l).
F32 10 A Moc pojazdu (silnik 1,5 l).
F33 10 A Moc pojazdu 2 (silnik 2,0 l i 2,5 l).
F33 15 A Moc pojazdu 2 (silnik 1,5 l).
F34 10 A Moc pojazdu 3.
F35 15 A Moc pojazdu 4 (silnik 2,0 l i 2,5 l).
F35 10 A Moc pojazdu 4 (silnik 1,5 l).
F36 5A Aktywne żaluzje kratowe.
F37 10 A Wskaźnik wyłączenia poduszki powietrznej pasażera.
F38 5A Moduł sterujący silnika i zasilanie zapłonu modułu sterującego skrzyni biegów.
F39 20A Podgrzewany fotel kierowcy .
F40 5A Elektroniczne wspomaganie kierownicy 15 posuw.
F41 20A Zasilanie modułu sterującego nadwozia 15.
F42 15 A Tylna wycieraczka.
F43 15 A Zasilanie modułu sterującego reflektorami.
F44 5A Radar patrzący w przyszłość.
F45 20A Podgrzewany fotel pasażera .
F46 40A Inteligentne moduły silnika wycieraczek.
F47 Nieużywany.
F48 5A Klawiatura.
R1 Mikroprzekaźnik Wentylator chłodzący (750W).
R2 Mikroprzekaźnik Klakson.
R3 Nieużywany.
R4 Nieużywany.
R5 Mikroprzekaźnik Wentylator chłodzący (750W).
R6 Mikroprzekaźnik Wentylator chłodzący (600W i 750W).
R7 Przekaźnik mocy Częściowo podgrzewana przednia szyba.
R8 Mini przekaźnik 2018: Przednie szyby elektryczne o wysokim natężeniu prądu.
2019: Nieużywany
R9 Nieużywany.
R10 Mini przekaźnik Przekaźnik rozrusznika.
R11 Mikroprzekaźnik Sprzęgło klimatyzatora.
R12 Przekaźnik mocy Wentylator chłodzący.
R13 Mini przekaźnik Dmuchawa nagrzewnicy.
R14 Mini przekaźnik Przekaźnik sterujący silnika.
R15 Przekaźnik mocy Wentylator chłodzący (600W i 750W).
R16 Przekaźnik mocy Zapłon 15.

Bagażnik

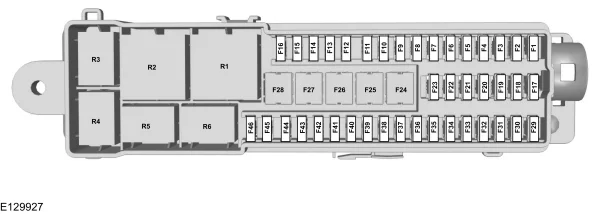

Panel bezpieczników znajduje się w bagażniku za wnęką po stronie pasażera.

Ford Escape III (2018-2019) - schematy bezpieczników i przekaźników

Numer Ampery [A] Opis
F1 5A Moduł wejścia do klapy załadowczej bez użycia rąk.
F2 15A Podgrzewane lusterko zewnętrzne (bez sterownika drzwi).

Podgrzewane skrzydła wycieraczek.

F3 5A Bezkluczykowe klamki do drzwi pojazdu.
F4 25A Sterownik drzwi przedni lewy.
F5 25A Sterownik drzwi z przodu po prawej stronie.
F6 25A Sterownik drzwi tylny lewy.
F7 25A Sterownik drzwi tylnych prawych.
F8 25A Siedzenie pasażera .
F9 25A Fotel kierowcy .
F10 5A Zasilanie logiczne modułu pamięci fotela kierowcy .
F11 5A Zasilanie tylnej cewki zapłonowej.
F12 Nieużywany.
F13 Nieużywany.
F14 5A Szyby zasilane prądem o wysokim natężeniu (przekaźnik przedni).
F15 Nieużywane (pojazdy z elektrycznie sterowanymi szybami za jednym dotknięciem).
F 16 Nieużywany.
F17 Nieużywany.
F18 Nieużywany.
F19 Nieużywany.
F20 5A Wbudowany modem.
F21 Nieużywany.
F22 25A Ogrzewana tylna szyba.
F23 25A Wzmacniacz dźwięku.
F24 30A Konwerter mocy DC/AC.
F24 40A Holowanie przyczepy (pojazdy bez
szyb elektrycznych typu one-touch).
F25 25A 2018: Elektryczna klapa bagażnika (pojazdy z elektrycznie sterowanymi szybami za jednym dotknięciem).
2019: Klapa bagażnika z napędem elektrycznym
F25 40A 2018: Holowanie przyczepy (pojazdy bez szyb elektrycznych typu one-touch).
F26 20A Tylne gniazdo zasilania.
F27 20A Gniazdo zasilania w bagażniku.
F28 40A Holowanie przyczepy (pojazdy z elektrycznie otwieranymi szybami za jednym dotknięciem).
F28 25A Elektrycznie sterowane szyby kierowcy i pasażera (pojazdy bez szyb sterowanych jednym dotknięciem).
F29 5A System wykrywania martwego pola.

Kamera cofania z asystentem parkowania.

F30 5A Moduł wspomagania parkowania.
F31 Nieużywany.
F32 5A Konwerter mocy DC/AC.
F33 10 A Przełącznik szyb zasilany prądem o wysokim natężeniu.
F34 Nieużywany.
F35 Nieużywany.
F36 Nieużywany.
F37 Nieużywany.
F38 Nieużywany.
F39 Nieużywany.
F40 Nieużywany.
F41 Nieużywany.
F42 Nieużywany.
F43 Nieużywany.
F44 Nieużywany.
F45 Nieużywany.
F46 5A Podgrzewana cewka przekaźnika lusterka zewnętrznego.
R1 Przekaźnik mocy Opóźniony przekaźnik pomocniczy.
R2 Mini przekaźnik Tylny przekaźnik 15.
R3 Mikroprzekaźnik Podgrzewany przekaźnik tylnej szyby.
R4 Nieużywany.
R5 Nieużywany.
R6 Mikroprzekaźnik Podgrzewany przekaźnik lusterek zewnętrznych.
