W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Edge I z lat: 2011.
Ford Edge jest średniej wielkości SUV-em (Sport Utility Vehicle) produkowanym przez firmę Ford Motor Company. Oto kilka informacji o Fordzie Edge I:
Warto zauważyć, że powyższe informacje dotyczą pierwszej generacji Forda Edge (Ford Edge I), a w międzyczasie może się pojawić nowsza generacja tego modelu. Jeśli jesteś zainteresowany bardziej aktualnymi informacjami, zalecam skonsultowanie się z oficjalnymi źródłami Forda lub odwiedzenie salonu dealerskiego, gdzie uzyskasz najświeższe informacje na temat modelu Ford Edge.

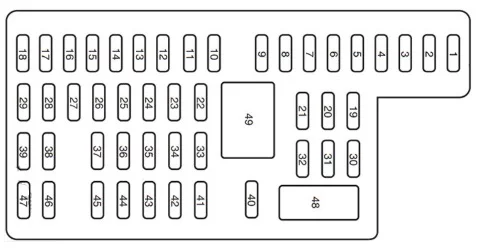

Przedział pasażerski
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 30A | Przednie inteligentne okno kierowcy |
| 2 | 15A | Nieużywany (zapasowy) |
| 3 | 30A | Nieużywany (zapasowy) |
| 4 | 10 A | Lampy popytu |
| 5 | 20A | Nieużywany (zapasowy) |
| 6 | 5A | Moduł RF |
| 7 | 7,5A | Przełącznik lusterka elektrycznego, przełącznik fotela pamięci, moduł fotela kierowcy |
| 8 | 10 A | Nieużywany (zapasowy) |
| 9 | 10 A | Elektryczna klapa podnoszona |
| 10 | 10 A | Przekaźnik pracy/akcesoriów |
| 11 | 10 A | Zestaw wskaźników tablicy przyrządów, wyświetlacz Head-up |
| 12 | 15A | Oświetlenie wewnętrzne, lampy kałużowe, podświetlenie |
| 13 | 15A | Światła skrętu/stopu w prawo i kierunkowskazy |
| 14 | 15A | Światła skrętu/stopu w lewo i kierunkowskazy |
| 15 | 15A | Lampy cofania, lampy stopu, lampy stopu wysoko zamontowane |
| 16 | 10 A | Reflektory świateł mijania (po prawej) |
| 17 | 10 A | Reflektory świateł mijania (lewe) |
| 18 | 10 A | Oświetlenie klawiatury, Blokada zmiany biegów hamulca (BSI), Panel bezpieczników w przedziale pasażerskim, Dioda LED przycisku Start, Pasywny system antykradzieżowy (PATS), Budzenie modułu sterującego układu napędowego (PCM), włączanie zasilania drugiego rzędu |
| 19 | 20A | Wzmacniacz/subwoofer (Sony) |
| 20 | 20A | Przekaźniki blokowania/odblokowywania — pojazdy bez inteligentnego dostępu (LA) |
| 21 | 10 A | Nieużywany (zapasowy) |
| 22 | 20A | Przekaźnik klaksonowy |
| 23 | 15A | Sterowanie kierownicą, LA, przełącznik reflektorów |
| 24 | 15A | Diagnostyka pokładowa (OBDII) |
| 25 | 15A | Odblokowanie klapy tylnej |
| 26 | 5A | Moduł globalnego systemu pozycjonowania (GPS) |
| 27 | 20A | IA |
| 28 | 15A | Stacyjka (bez IA), Elektromagnes blokady kluczyka, Start przyciskiem (z IA) |
| 29 | 20A | Radio, wielofunkcyjny wyświetlacz, elektroniczny panel wykończeniowy, moduł SYNC® |
| 30 | 15A | Przednie światła postojowe |
| 31 | 5A | Nieużywany (zapasowy) |
| 32 | 15A | Podświetlenie przełącznika blokady, szyberdach, elektryczne szyby, kompas/automatycznie przyciemniane lusterko wsteczne |
| 33 | 10 A | Nieużywany (zapasowy) |
| 34 | 10 A | System czujników cofania, kamera cofania, monitor martwego pola |
| 35 | 5A | Wyświetlacz Heads-up, Poziomowanie reflektorów |
| 36 | 10 A | Nieużywany (zapasowy) |
| 37 | 10 A | Kontrola klimatu |
| 38 | 10 A | Nieużywany (zapasowy) |
| 39 | 15A | Reflektory świateł drogowych |
| 40 | 10 A | Tylne światła postojowe |
| 41 | 7,5A | Czujnik klasyfikacji pasażerów (OCS), moduł kontroli ograniczeń |
| 42 | 5A | Przełącznik kontroli wspomagania nachylenia |
| 43 | 10 A | Nieużywany (zapasowy) |
| 44 | 10 A | Nieużywany (zapasowy) |
| 45 | 5A | Nieużywany (zapasowy) |
| 46 | 10 A | Kontrola klimatu |
| 47 | 15A | Nieużywany (zapasowy) |
| 48 | Wyłącznik automatyczny 30A | Elektryczne okna/szyberdach |
| 49 | — | Opóźniony przekaźnik akcesoriów |

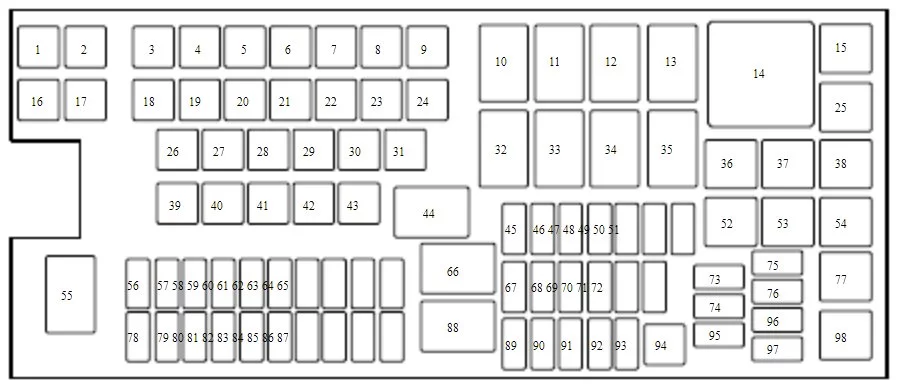

Komora silnika
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | — | Nieużywany |
| 2 | — | Nieużywany |
| 3 | — | Nieużywany |
| 4 | 30A** | Wycieraczki |
| 5 | 40A** | Pompa układu przeciwblokującego (ABS) |
| 6 | — | Nieużywany |
| 7 | 30A** | Elektryczna klapa podnoszona |
| 8 | 20A** | Szyberdach |
| 9 | 20A** | Punkt zasilania #2 (konsola z tyłu) |
| 10 | — | Nieużywany |
| 11 | — | Przekaźnik odszraniania tylnej szyby/podgrzewanego lusterka |
| 12 | — | Nieużywany |
| 13 | — | Przekaźnik rozrusznika |
| 14 | — | Nieużywany |
| 15 | — | Przekaźnik pompy paliwa |
| 16 | — | Nieużywany |
| 17 | — | Nieużywany |
| 18 | 40A** | Silnik dmuchawy |
| 19 | 30A** | Rozrusznik |
| 20 | 20A** | Punkt zasilania nr 1 (kosz konsoli) |
| 21 | 20A** | Punkt zasilania obszaru ładunkowego |
| 22 | — | Nieużywany |
| 23 | 30A** | Moduł siedzenia kierowcy |
| 24 | — | Nieużywany |
| 25 | — | Nieużywany |
| 26 | 40A** | Odmrażacz tylnej szyby |
| 27 | 20A** | Przedni punkt zasilania/zapalniczka |
| 28 | 30A** | Fotele z klimatyzacją |
| 29 | — | Nieużywany |
| 30 | — | Nieużywany |
| 31 | — | Nieużywany |
| 32 | — | Nieużywany |
| 33 | — | Nieużywany |
| 34 | — | Przekaźnik silnika dmuchawy |
| 35 | — | Nieużywany |
| 36 | — | Przekaźnik tylnego siedzenia |
| 37 | — | Prawy przekaźnik świateł hamowania/zawracania przyczepy (TT) |
| 38 | — | Nieużywany |
| 39 | 40A** | Wentylator chłodzący (pojazdy z TT) |
| 39 | 60A** | Wentylator chłodzący (pojazdy bez TT) |
| 40 | 40A** | Wentylator chłodzący (tylko TT) |
| 41 | Nieużywany | |
| 42 | 30A** | Siedzenie pasażera |
| 43 | 30A** | Zawory ABS |
| 44 | — | Przekaźnik tylnej spryskiwacza |
| 45 | 5A* | Czujnik deszczu |
| 46 | — | Nieużywany |
| 47 | — | Nieużywany |
| 48 | — | Nieużywany |
| 49 | — | Nieużywany |
| 50 | 15 A* | Podgrzewane lustro |
| 51 | — | Nieużywany |
| 52 | — | Zatrzymaj przekaźnik lampy |
| 53 | — | Lewy przekaźnik świateł stopu / skrętu TT |
| 54 | — | Nieużywany |
| 55 | — | Przekaźnik wycieraczek |
| 56 | — | Nieużywany |
| 57 | 20 A* | Lewe reflektory wyładowcze o wysokiej intensywności (HID) |
| 58 | 10 A* | Czujnik alternatora |
| 59 | 10 A* | Włącznik/wyłącznik hamulca |
| 60 | 15 A* | Lampy stopu |
| 61 | 10 A* | Zwolnienie tylnego siedzenia |
| 62 | 10 A* | Sprzęgło klimatyzacji |
| 63 | 15 A* | Przekaźnik świateł stopu / skrętu TT |
| 64 | 20 A* | Silnik wycieraczki tylnej |
| 65 | 15 A* | Pompa paliwowa |
| 66 | — | Przekaźnik modułu sterującego układu napędowego (PCM) |
| 67 | 20 A* | Moc pojazdu (VPWR) #2 |
| 68 | 15 A* | VPWR #4 |
| 69 | 15 A* | VPWR #1 |
| 70 | 10 A* | Przekaźnik klimatyzacji, moduł napędu na wszystkie koła |
| 71 | — | Nieużywany |
| 72 | — | Nieużywany |
| 73 | — | Nieużywany |
| 74 | — | Nieużywany |
| 75 | — | Dioda sprzęgła klimatyzacji |
| 76 | — | Nieużywany |
| 77 | — | Przekaźnik świateł postojowych TT |
| 78 | 20 A* | Reflektory prawe HID |
| 79 | 5A* | Adaptacyjny tempomat |
| 80 | — | Nieużywany |
| 81 | — | Nieużywany |
| 82 | 15 A* | Podkładka tylna |
| 83 | — | Nieużywany |
| 84 | 20 A* | Lampy parkowe TT |
| 85 | — | Nieużywany |
| 86 | 7,5A* | PCM podtrzymywanie, przekaźnik PCM |
| 87 | 5A* | Przekaźnik uruchamiania/uruchamiania |
| 88 | — | Przekaźnik uruchamiania/uruchamiania |
| 89 | — | Nieużywany |
| 90 | 10 A* | PCM |
| 91 | 10 A* | Adaptacyjny tempomat |
| 92 | 10 A* | Moduł ABS |
| 93 | 5A* | Silnik dmuchawy/tylny przekaźnik odszraniania |
| 94 | 30A** | Panel bezpieczników przedziału pasażerskiego – uruchomienie/uruchomienie |
| 95 | — | Nieużywany |
| 96 | — | Nieużywany |
| 97 | — | Nieużywany |
| 98 | — | Przekaźnik sprzęgła klimatyzacji |
| * Mini bezpieczniki ** Bezpieczniki kasetowe |
