Ford Courier (2000-2010) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Forda Courier z lat: 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Komora silnika

Ta skrzynka znajduje się w komorze silnika, obok akumulatora.

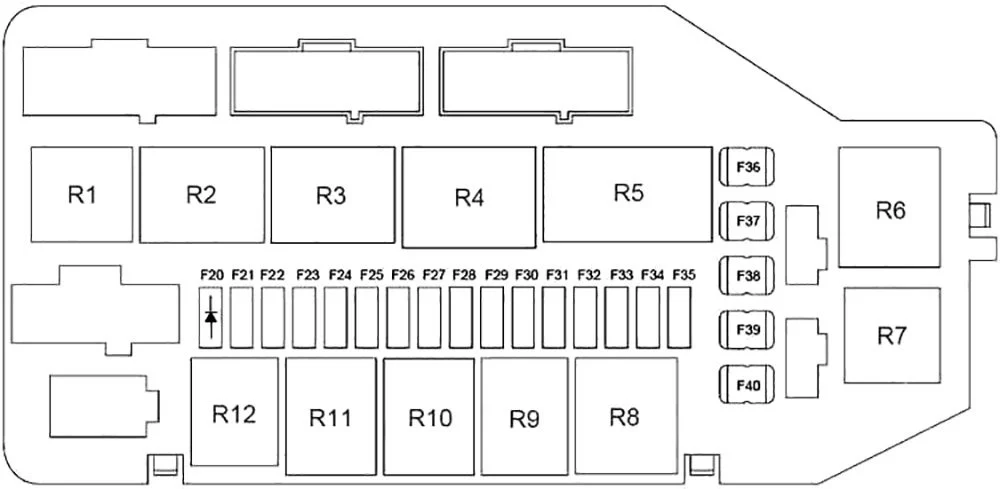

Schemat bezpieczników

Ford Courier (2000-2010) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
F23	10	Lewe światło drogowe, wskaźnik świateł drogowych
F24	10	prawe światła drogowe
F25	10	lewe światło mijania
F26	10	prawe światło mijania
Reklama
F27	10	Sonda lambda
F28	15	Pompa paliwa, wentylator, przełącznik klimatyzacji, elektroniczne sterowanie silnikiem
F29	20	Światło przeciwmgielne i klimatyzacja
F30	–	Bez użycia
F31	–	Bez użycia
F32	3	elektroniczne sterowanie silnikiem
F33	–	Bez użycia
F34	–	Bez użycia
F35	piętnaście	pompa paliwowa
F36	40	Zapłon
F37	–	Bez użycia
F38	60	Wentylator
F39	60	Zasilanie (+) ze skrzynki bezpiecznikowej i przekaźnikowej
F40	60	wyłącznik zapłonu/przełącznik wielofunkcyjny
przekaźnik
R1		Akcesoria
R2		Bez użycia
R3		Bez użycia
R4		Wentylator chłodnicy silnika ( niska prędkość )
R5		Wentylator chłodnicy silnika (wysoka prędkość)
Reklama
R6		Przełącznik prądu przemiennego
R7		Klimatyzacja
R8		elektroniczne sterowanie silnikiem
R9		pompa paliwowa
R10		Światła przeciwmgielne
R11		światła mijania
R12		Światła drogowe

Zobacz także: Ford Focus Electric (2016) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników znajduje się po lewej stronie deski rozdzielczej, pod kierownicą. W skrzynce znajdują się główne bezpieczniki, które są ponumerowane, a z tyłu przekaźniki.

Ford Courier (2000-2010) - schematy bezpieczników i przekaźników

Aby wymienić bezpiecznik, użyj zacisku przymocowanego do pokrywy skrzynki bezpieczników. Aby zdjąć zacisk, należy go pociągnąć do przodu.

Ford Courier (2000-2010) - schematy bezpieczników i przekaźników

Numer	Ampery [A]	Opis
1	piętnaście	zapalniczka
2	7,5	Lampki sufitowe i tablica elektroniczna. Recyrkulacja klimatyzacji.
3	piętnaście	Klakson
4	–	Bez użycia
5	piętnaście	Światła ostrzegawcze, kierunkowskazy, klakson.
6	7,5	Oświetlenie tablicy przyrządów, odbiornik radiowy, zapalniczka i grzejnik.
7	7,5	Prawe tylne światło pozycyjne, prawy reflektor.
Reklama
8	–	Bez użycia
9	–	Bez użycia
10	–	Bez użycia
11	–	Bez użycia
12	20	włącznik wycieraczek szyby przedniej
13	piętnaście	Światła hamowania, światła ostrzegawcze tablicy przyrządów, cofania i klimatyzacja
14	–	Bez użycia
15	–	Bez użycia
16	30	silnik wentylatora
17	piętnaście	Przekaźnik kierunkowskazów.
18	piętnaście	Świece żarowe (Diesel)/cewka zapłonowa (Nafta).
19	7,5	Odbiornik radiowy, zegar.
20	10	Trzecie światło hamowania
21	–	Bez użycia
22	10	złącze diagnostyczne.

Zobacz także: Ford Bronco Sport (2022) - schematy bezpieczników i przekaźników

Przekaźniki

Ford Courier (2000-2010) - schematy bezpieczników i przekaźników

Numer	Kolor	Opis
I	–	Bez użycia
II	czerwony	Przekaźnik przerywany wycieraczek
III	–	Bez użycia
IV	–	Bez użycia
v	żółty	Zapłon
VI	–	Bez użycia
Reklama
VII	–	Bez użycia
viii	–	Bez użycia
IX	–	Bez użycia
X	–	Bez użycia
XI	–	Bez użycia
XII	–	Bez użycia
A B C D E	–	Bez użycia
F49	–	przełącznik wielofunkcyjny
F50	–	przełącznik wielofunkcyjny
