Fiat Marea (1996-2003) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Marea z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003. Sprawdzanie oraz wymiana bezpieczników Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed […]

10/30/2024
Czas czytania: 4 minut

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Marea z lat: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

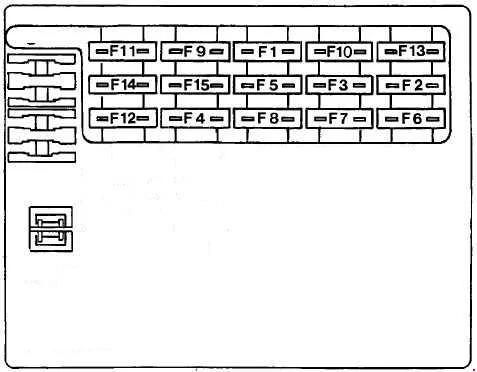

Skrzynka bezpieczników tablicy rozdzielczej (nr 1)

Fiat Marea (1996-2003) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis
1 10 Światła stopu;

Dodatkowe światło stopu;

Kierunkowskazy;

Zasilanie przyrządów.

2 10 Światło przednie prawe;

Światło lewe tylne;

Oświetlenie prawe tablicy rejestracyjnej;

Oświetlenie radia;

Przyciemnianie oświetlenia deski rozdzielczej;

Kontrolka świateł bocznych;

Oświetlenie zapalniczki;

Oświetlenie panelu przełączników;

Oświetlenie sterowania automatyczną skrzynią biegów;

Oświetlenie radia telefonu;

Sterowanie ogrzewaniem/klimatyzacją światło.

3 10 Lewe przednie światło pozycyjne;

Prawe tylne światło pozycyjne;

Lewe oświetlenie tablicy rejestracyjnej;

Oświetlenie sterowania lusterkami.

4 10 Prawy reflektor świateł mijania
5 10 Lewy reflektor mijania;

Korektor ustawienia reflektorów;

Włączenie spryskiwaczy reflektorów.

6 10 Prawy reflektor świateł drogowych
7 10 Lewe światła drogowe;

Lampka ostrzegawcza świateł drogowych.

8 20 Centralny zamek;

Oświetlenie bagażnika.

9 10 Światła awaryjne
10 10 Oświetlenie wewnętrzne (przód i tył);

Zasilanie przyrządów;

Odbiór pilota zdalnego sterowania i zasilanie centrali alarmowej;

Zasilanie radiotelefonu.

11 30 Podgrzewana tylna szyba;

Odparowywanie lusterek.

12 30 Silnik wentylatora klimatyzacji wnętrza samochodu (klimatyzacja);

Sterownik klimatyzacji.

13 20 Klakson
14 20 Wycieraczka szyby przedniej;

Wycieraczka szyby tylnej;

Spryskiwacz szyby przedniej/tylnej;

Włączanie spryskiwaczy reflektorów.

15 20 Jednostka sterująca klimatyzacji;

Silnik wentylatora wewnętrznego pojazdu (z nagrzewnicą).



Panel bezpieczników tablicy rozdzielczej (nr 2)

Fiat Marea (1996-2003) - schematy bezpieczników i przekaźników
Fiat Marea – schemat skrzynki bezpieczników – deska rozdzielcza
Numer Ampery [A] Opis
1 7,5 Pamięć wtrysku i KOD
2 7,5 Kompresor i klimatyzator
3 10 ABS
4 7,5 Wtrysk i KOD
5 20 Spryskiwacze reflektorów
6 7,5 Usługi aktywowane zapłonem (15/54)
3D
1 7,5 Usługi aktywowane zapłonem (INT)
2 15 Światła przeciwmgielne
3 25 Tylne elektryczne szyby
4 25 Elektryczne szyby przednie
5 30 Szyberdach;

Siedzenia;

Zapalniczka do cygar.

6 10 Poduszka powietrzna

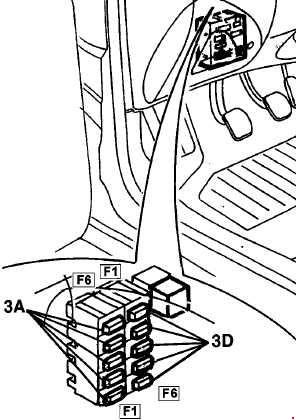

Lokalizacja przekaźników i bezpieczników w samochodzie (przedział pasażerski)

Fiat Marea (1996-2003) - schematy bezpieczników i przekaźników
Numer Lokalizacja
3A/D Dodatkowa skrzynka bezpieczników
4 Jednostka przyłączeniowa
5 Zasilanie przekaźnika świateł mijania
32 Przekaźnik sterowania światłami przeciwmgielnymi
150 Przekaźnik sterowania układem wtryskowym (1747) (JTD)
151 Przekaźnik sterujący sondy lambda dla pompy paliwa i wtryskiwaczy
152 Bezpiecznik zabezpieczający układ wtryskowy (1747) (JTD)
250 Bezpiecznik zabezpieczający pompę paliwową (1747)
257 Przekaźnik sterujący pompy paliwa (1747)
326 Dodatkowa jednostka sterująca nagrzewnicą
328 Przekaźnik świateł awaryjnych
332 Przekaźnik mocy aktywowany zapłonem
344 Bezpiecznik tj. (JTD)



Skrzynka bezpieczników w komorze silnika

Fiat Marea (1996-2003) - schematy bezpieczników i przekaźników
Numer Ampery [A] Opis

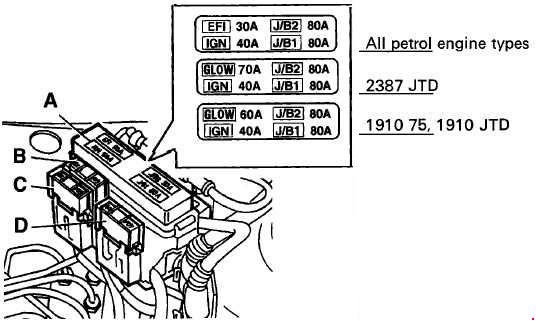

EFI 30 Silnik benzynowy:

Wtrysk elektroniczny

GLOW 60 1910 75, 1910 JTD:

Wtyczka

70 2387 JTD:

Wtyczka

IGN 40 Stacyjka
J/B1 80 Dostawa główna
J/B2 60 Silnik benzynowy:

Zasilanie główne

80 Silnik wysokoprężny:

Zasilanie główne

B 30 Silnik benzynowy bez klimatyzacji:

Wentylator

40 Silnik 1242, 1581, 1747 zaktualizowany. 99 z klimatyzatorem, JTD, 1910 TD 75:

Wentylator

50 Silnik 1747, 1998 z klimatyzacją:

Wentylator

C 60 ABS
D 40 Drugi wentylator (TD)
E 30 Wtrysk elektroniczny (JTD)

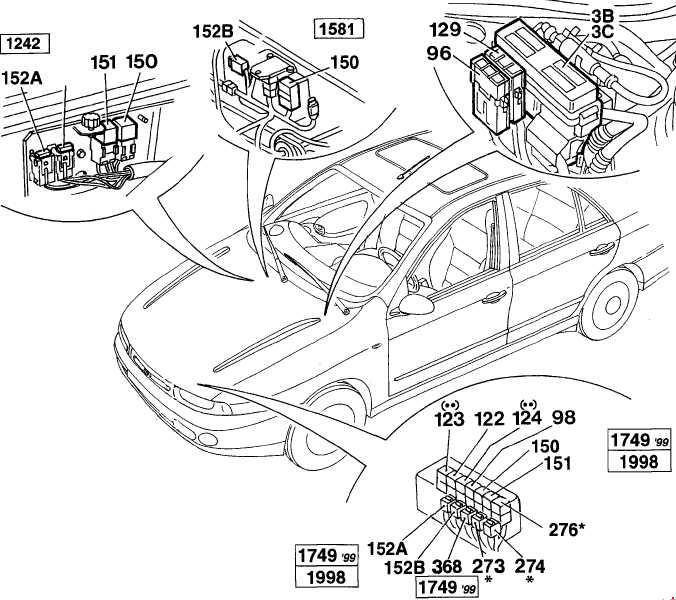

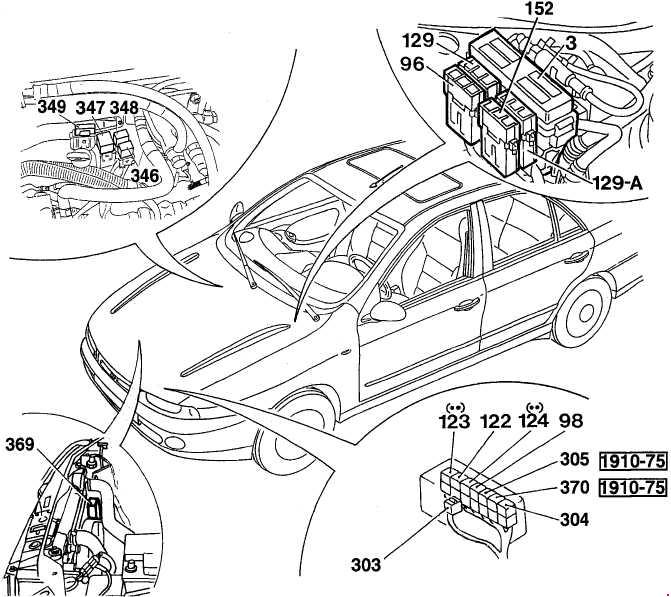

Lokalizacja przekaźników i bezpieczników w pojeździe (maska ​​– typy silników benzynowych)

Fiat Marea (1996-2003) - schematy bezpieczników i przekaźników
Numer Lokalizacja
3B-3C Skrzynka bezpieczników zasilania
96 Bezpiecznik zasilania chroniący ABS
98 Funkcja przerywana spryskiwaczy reflektorów
122 Przekaźnik niskiej prędkości wentylatora chłodzącego silnika
123 Szybki zegar wentylatora chłodzącego silnika
124 Przekaźnik sterujący sprężarki klimatyzacji
129 Bezpiecznik zasilania chroniący wentylator chłodzący silnika
150 Zasilanie przekaźnika układu wtryskowego
151 Przekaźnik sterujący sondy lambda dla pompy paliwa i wtryskiwaczy
152 Bezpiecznik zabezpieczający układ wtryskowy
152A Bezpiecznik zabezpieczający układ wtryskowy
152B Bezpiecznik zabezpieczający układ wtryskowy
273 Bezpiecznik zabezpieczający układ automatycznej skrzyni biegów
274 Bezpiecznik zabezpieczający układ automatycznej skrzyni biegów
276 Przekaźnik włączania rozrusznika
368 Dioda przekaźnika do sterowania układem wtryskowym

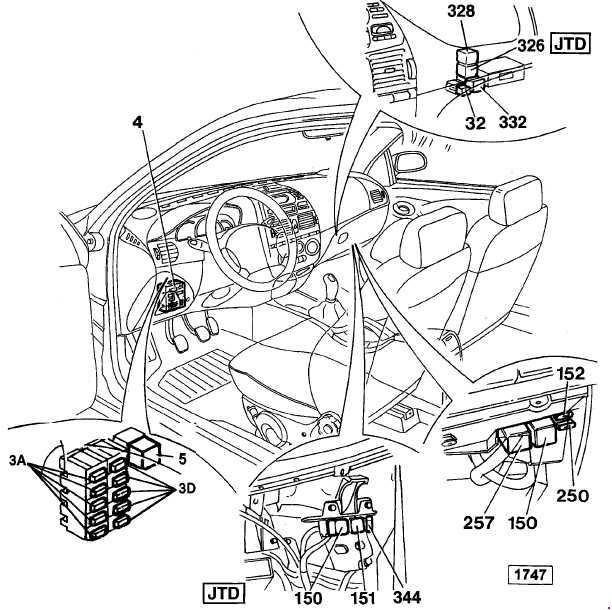

Lokalizacja przekaźników i bezpieczników w pojeździe (maska ​​– typy silników Diesla)

Fiat Marea (1996-2003) - schematy bezpieczników i przekaźników
Numer Lokalizacja
3A/D Dodatkowa skrzynka bezpieczników
4 Jednostka przyłączeniowa
5 Zasilanie przekaźnika świateł mijania 32 Przekaźnik sterowania światłami przeciwmgielnymi
150 Przekaźnik sterowania układem wtryskowym (1747) (JTD)
151 Przekaźnik sterujący sondy lambda dla pompy paliwa i wtryskiwaczy
152 Bezpiecznik zabezpieczający układ wtryskowy (1747) (JTD)
250 Bezpiecznik zabezpieczający pompę paliwową (1747)
257 Przekaźnik sterujący pompy paliwa (1747)
326 Dodatkowa jednostka sterująca nagrzewnicą
328 Przekaźnik świateł awaryjnych
332 Przekaźnik mocy aktywowany zapłonem.
344 Bezpiecznik tj. (JTD)
