Fiat Barchetta (2002-2005) – schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Barchetta z lat: 2002, 2003, 2004, 2005. Fiat Barchetta (2002-2005) to małe, dwuosobowe roadster, który zyskał popularność swoim stylowym wyglądem i dynamicznymi osiągami. Model ten był dostępny w okresie 2002-2005 i oferował atrakcyjne cechy zarówno wizualne, jak i techniczne. Z zewnątrz Fiat […]

05/15/2023
Czas czytania: 5 minut
Fiat Barchetta (2002-2005) - schematy bezpieczników i przekaźników
Wojciech
Wojciech

Spis treści

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Barchetta z lat: 2002, 2003, 2004, 2005.

Fiat Barchetta (2002-2005) to małe, dwuosobowe roadster, który zyskał popularność swoim stylowym wyglądem i dynamicznymi osiągami. Model ten był dostępny w okresie 2002-2005 i oferował atrakcyjne cechy zarówno wizualne, jak i techniczne.

Z zewnątrz Fiat Barchetta prezentował się sportowo i stylowo. Miał niski profil, zaokrągloną karoserię i charakterystyczne, wyraźnie zaznaczone linie. Przód auta był ozdobiony dużymi reflektorami i chromowaną atrapą chłodnicy, dodając mu agresywnego wyglądu. Z tyłu umieszczony był charakterystyczny, zakrzywiony panel tylnej lampy, który podkreślał sportowy charakter samochodu.

Wnętrze Fiat Barchetta było minimalistyczne, ale dobrze zaprojektowane. Kabina była wyposażona w wygodne fotele sportowe, które oferowały dobrą trakcję i wsparcie boczne. Deska rozdzielcza była prostym i ergonomicznym układem, z intuicyjnym ułożeniem kontrolnych elementów i czytelnymi wskaźnikami. Mimo niewielkich rozmiarów, Barchetta oferowała odpowiednią ilość miejsca dla kierowcy i pasażera.

Pod maską Fiat Barchetta znajdował się silnik benzynowy o pojemności 1.8 litra, który generował wystarczającą moc do zapewnienia dynamicznych osiągów. Model ten był dostępny wyłącznie z manualną skrzynią biegów, co podkreślało sportowy charakter samochodu.

Fiat Barchetta oferował dobrą jakość jazdy i zwrotność, co czyniło go idealnym samochodem do codziennego użytku lub do jazdy rekreacyjnej. Przez krótki okres produkcji zdobył popularność wśród miłośników samochodów sportowych, którzy cenili jego styl, osiągi i przyjemność z jazdy.

Podsumowując, Fiat Barchetta (2002-2005) to mały, sportowy roadster o atrakcyjnym wyglądzie i dynamicznych osiągach. Oferował dobrze zaprojektowane wnętrze, solidną jakość jazdy i odpowiednią moc silnika. Choć jego produkcja była ograniczona do zaledwie kilku lat, zdobył uznanie wśród entuzjastów motoryzacji i pozostaje ikoną stylu i sportowego charakteru.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Fiat Toro i RAM 1000 (2022) - schematy bezpieczników i przekaźników

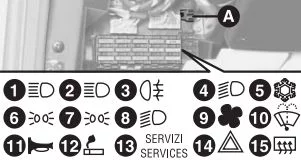

Skrzynka bezpieczników na desce rozdzielczej

Fiat Barchetta (2002-2005) - schematy bezpieczników i przekaźników

Skrzynka bezpieczników w komorze silnika

Fiat Barchetta (2002-2005) - schematy bezpieczników i przekaźników
Fiat Barchetta (2002-2005) - schematy bezpieczników i przekaźników



Lista bezpieczników

Światła zewnętrzne

Opis Ampery [A] Numer Lokalizacja
Kierunkowskazy 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Przednie prawe światło pozycyjne 10 6 Deska rozdzielcza (po lewej stronie kierownicy)
Przednie lewe światło boczne 10 7 Deska rozdzielcza (po lewej stronie kierownicy)
Prawe tylne światło 10 7 Deska rozdzielcza (po lewej stronie kierownicy)
Światło tylne z lewej strony 10 6 Deska rozdzielcza (po lewej stronie kierownicy)
Reflektor świateł mijania z prawej strony 10 4 Deska rozdzielcza (po lewej stronie kierownicy)
Światło mijania z lewej strony 10 8 Deska rozdzielcza (po lewej stronie kierownicy)
Reflektor świateł drogowych z prawej strony 10 1 Deska rozdzielcza (po lewej stronie kierownicy)
Lewy reflektor świateł drogowych 10 2 Deska rozdzielcza (po lewej stronie kierownicy)
Światła przeciwmgielne 20 Deska rozdzielcza
Światła przeciwmgielne 40 5 Komora silnika
Tylne światło przeciwmgielne 10 3 Deska rozdzielcza (po lewej stronie kierownicy)
Światło cofania 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Światła awaryjne 10 14 Deska rozdzielcza po lewej stronie kierownicy)
Światła stopu 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Trzecie światło hamowania 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Oświetlenie tablicy rejestracyjnej z prawej strony 10 6 Deska rozdzielcza po lewej stronie kierownicy)
Oświetlenie tablicy rejestracyjnej po lewej stronie 10 7 Deska rozdzielcza (po lewej stronie kierownicy)

Światła wewnętrzne

Opis Ampery [A] Numer Lokalizacja
Oświetlenie sufitowe 15 12 Deska rozdzielcza (po lewej stronie kierownicy)
Oświetlenie schowka 10 14 Deska rozdzielcza (po lewej stronie kierownicy)
Oświetlenie schowka 40 5 Komora silnika
Światło ostrzegawcze boczne/tylne 10 6 Deska rozdzielcza (po lewej stronie kierownicy)
Światło ostrzegawcze świateł drogowych 10 2 Deska rozdzielcza (po lewej stronie kierownicy)
Światło ostrzegawcze światła przeciwmgielnego 20 Deska rozdzielcza
Lampka ostrzegawcza kierunkowskazów 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Światło ostrzegawcze światła awaryjnego 10 14 Deska rozdzielcza (po lewej stronie kierownicy)
Tylne światło ostrzegawcze światła przeciwmgielnego 50 6 Komora silnika
Oświetlenie panelu przyrządów 10 6 Deska rozdzielcza (po lewej stronie kierownicy)
Cyfrowe światło zegara 10 6 Deska rozdzielcza (po lewej stronie kierownicy)
Zapalniczka 10 6 Deska rozdzielcza (po lewej stronie kierownicy)
Oświetlenie okienne 30 Deska rozdzielcza
Światło przeciwmgielne/tylne światło włącznika światła przeciwmgielnego 10 6 Deska rozdzielcza (po lewej stronie kierownicy)
Światło kontrolne świateł awaryjnych 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Lampka kontrolna nagrzewnicy 10 7 Deska rozdzielcza (po lewej stronie kierownicy)
Kontrolka ręcznego układu klimatyzacji 10 7 Deska rozdzielcza (po lewej stronie kierownicy)
Lampka kontrolna elektrycznego lusterka 10 6 Deska rozdzielcza (po lewej stronie kierownicy)
Zobacz także:  Fiat Palio, Siena, Strada (2010-2012) - schematy bezpieczników i przekaźników

Masa

Opis Ampery [A] Numer Lokalizacja
Stacyjka 50 6 Komora silnika
Poduszka powietrzna 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Kod Fiata 30 4 Komora silnika
Kod Fiata 50 6 Komora silnika
System zamykania drzwi 40 5 Komora silnika
Odbiornik blokujący drzwi 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Motoreduktory z blokadą drzwi 20 Deska rozdzielcza
Moc systemu dźwiękowego 15 12 Deska rozdzielcza (po lewej stronie kierownicy)
ABS 60 7 Komora silnika
Ręczny system klimatyzacji 30 5 Deska rozdzielcza (po lewej stronie kierownicy)
Klakson 20 11 Deska rozdzielcza (po lewej stronie kierownicy)
Elektryczny system nawijania szyb 40 5 Komora silnika
Elektryczne podnośniki szyb 40 5 Komora silnika
Motoreduktory elektryczne do podnośników szyb 30 Deska rozdzielcza
Silnik spryskiwacza szyby przedniej 20 10 Deska rozdzielcza (po lewej stronie kierownicy)
Pompka spryskiwacza szyby przedniej 20 10 Deska rozdzielcza (po lewej stronie kierownicy)
Urządzenie do regulacji lustra 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Wentylator chłodnicy (wersje z nagrzewnicą) 30 3 Komora silnika
Wentylator chłodnicy (niska prędkość) (wersje z ręczną klimatyzacją) 30 3 Komora silnika
Wentylator chłodnicy (wysoka prędkość) (wersje z ręczną klimatyzacją) 30 2 Komora silnika
System wtrysku 30 4 Komora silnika
Moc tablicy rozdzielczej 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Moc zegara cyfrowego 15 12 Deska rozdzielcza (po lewej stronie kierownicy)
Moc zapalniczki 15 12 Deska rozdzielcza (po lewej stronie kierownicy)
Moc wzmacniacza świateł awaryjnych 10 14 Deska rozdzielcza (po lewej stronie kierownicy)
Moc wzmacniacza świateł awaryjnych 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Moc jednostki sterującej podnośnika szyby 30 Deska rozdzielcza
Moc odbiornika blokady drzwi 15 12 Deska rozdzielcza (po lewej stronie kierownicy)
Moc jednostki sterującej blokowaniem drzwi 20 Deska rozdzielcza
Moc jednostki sterującej układu klimatyzacji ręcznej 20 9 Deska rozdzielcza (po lewej stronie kierownicy)
Dodatkowa moc przekaźnika reflektorów 40 5 Komora silnika
Przekaźnik wentylatora chłodnicy 20 9 Deska rozdzielcza (po lewej stronie kierownicy)
Przekaźnik sprężarki układu klimatyzacji ręcznej 20 9 Deska rozdzielcza (po lewej stronie kierownicy)
Energia przekaźnika sprężarki systemu klimatyzacji 15 Komora silnika (na przegrodzie hamulca przeciwpożarowego)
Elektrozawór wariatora fazy 15 Komora silnika (na przegrodzie hamulca przeciwpożarowego)
Energia przekaźnika wentylatora chłodnicy 7,5 Komora silnika (na przegrodzie hamulca przeciwpożarowego)
Energia przekaźnika pompy paliwa 7,5 Komora silnika (na przegrodzie hamulca przeciwpożarowego)
Sonda lambda 15 Komora silnika (na przegrodzie hamulca przeciwpożarowego)
Czujnik położenia cylindra 7,5 Komora silnika (na przegrodzie hamulca przeciwpożarowego)
Jednostka sterująca połączeniami wzajemnymi 60 1 Komora silnika
Jednostka sterująca wtryskiem 7,5 Komora silnika (na przegrodzie hamulca przeciwpożarowego)
Jednostka sterująca wtryskiem 7,5 Komora silnika (na przegrodzie hamulca przeciwpożarowego)
Jednostka sterująca podnośnikiem szyb 15 13 Deska rozdzielcza (po lewej stronie kierownicy)
Elektroniczna jednostka sterująca alarmem 60 1 Komora silnika
Sterownik Fiat CODE 7,5 Komora silnika (na przegrodzie hamulca przeciwpożarowego)
Zapasowy 15 Deska rozdzielcza (po lewej stronie kierownicy)
