Fiat Uno (2019-2021) – schematy bezpieczników i przekaźników
Rocznik 2019-2021
Zaktualizowano 17.01.2025
Spis treści
W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Uno z lat: 2019, 2020, 2021.
Sprawdzanie oraz wymiana bezpieczników Fiat Uno (2019-2021)
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika w Fiat Uno (2019-2021)!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
Lokalizacja skrzynki bezpieczników Fiat Uno (2019-2021)

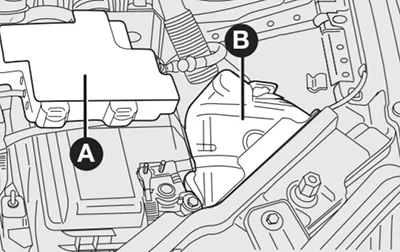

Skrzynka bezpieczników znajduje się w masce silnika, jedna nad akumulatorem ( A ) a druga obok akumulatora ( B ).

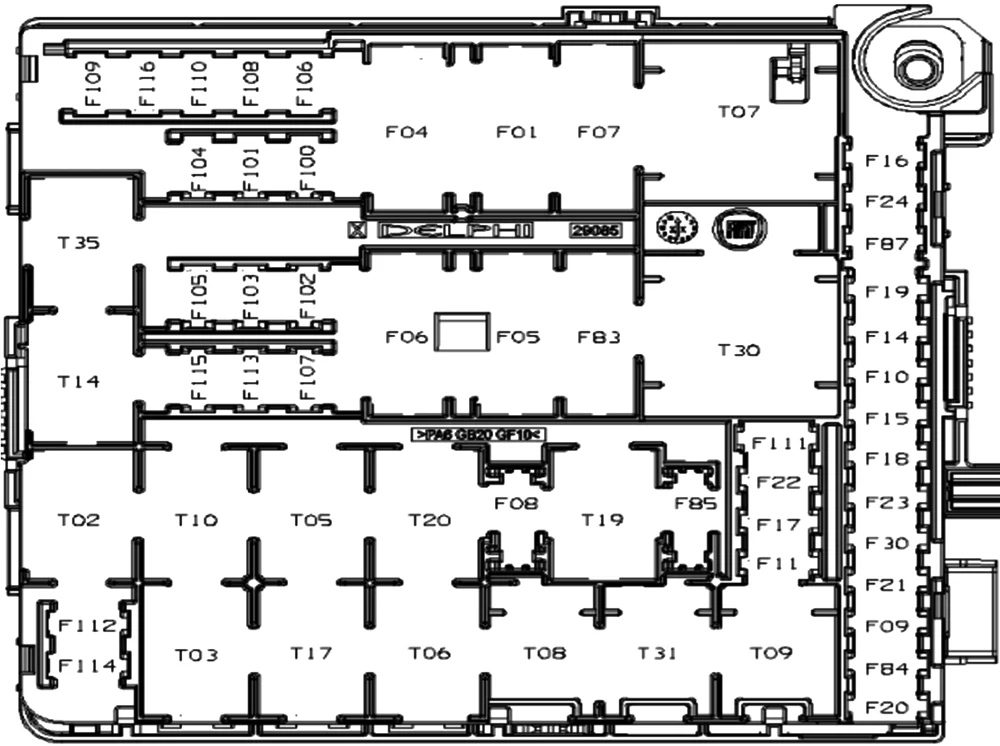

Numery identyfikujące główny element elektryczny odpowiadający każdemu bezpiecznikowi są podane na wewnętrznej stronie pokrywy skrzynki bezpieczników.
| Numer | Ampery [A] | Opis |
|---|---|---|
| F01 | 20 A | włącznik rozrusznika |
| F04 | 40A | Body Computer (funkcja: prawe światła wysokie/niskie, przednie i tylne prawe boczne światła pozycyjne, oświetlenie tablicy rejestracyjnej, prawe boczne światła kierunkowe, światła hamowania, prawe i lewe światła pozycyjne, światła cofania). |
| F05 | 40A | Body Computer (Funkcja: lewe boczne światła wysokie/niskie, przednie i tylne lewe boczne światła pozycyjne, oświetlenie schowka, światło wewnętrzne, lewe boczne światła kierunkowe, trzecie światło hamowania). |
| F06 | 50A/30A | wentylator elektryczny chłodnicy |
| F07 | 20A/40A | wentylator elektryczny chłodnicy |
| F08 | 30A | Odmgławiacz tylnej szyby |
| F09 | 20A | Body Computer (Funkcja: wycieraczka i silnik spryskiwacza szyby przedniej i tylnej szyby) |
| F10 | 15A | Klakson |
| F11 | 15A | Centralny wtrysk elektroniczny |
| F14 | 10 A | Silnik pompy paliwa do zimnego rozruchu (silniki Fire Flex). |
| F15 | 15A | Body Computer (funkcja: wycieraczka tylnej szyby) |
| F 16 | 15A | Elektroniczna jednostka sterująca wtryskiem (tylko w pojazdach bez lokalizatora satelitarnego), sygnał startu dla elektronicznej jednostki sterującej wtryskiem, rozrusznik (cewka przekaźnika T17) |
| F17 | 10 A | Sonda lambda, elektrozawór kanistra, wariator fazowy |
| F18 | 15A | Cewka przekaźnika T09 – Bezpieczniki zasilania F11, F17, F22, lokalizator satelitarny, elektroniczna jednostka sterująca wtryskiem |
| F19 | 7,5A | sprężarka klimatyzacji |
| F20 | 15A | Gniazdo diagnostyczne, podnośnik szyby, oryginalny alarm (czujnik wolumetryczny i syrena), nieoryginalna centralka alarmowa, radio, port USB, stabilizacja radia. |
| F21 | 15A | pompa paliwowa |
| F22 | 20 lat | Wtryskiwacze i cewka zapłonowa, centralny wtrysk elektroniczny |
| F23 | 30A | Centrum ABS |
| F24 | – | Wolny |
| F30 | – | Wolny |
| F83 | 40A | Elektryczny wentylator skrzyni powietrznej |
| F84 | 15A | Światła przeciwmgielne |
| F85 | 20 lat | Gniazdko i zapalniczka (jeśli są) |
| F87 | 10 A | Światła przeciwmgielne (cewka przekaźnika T35), podgrzewana tylna szyba (cewka przekaźnika T08), sprężarka klimatyzacji (cewka przekaźnika T05), czujnik poziomu paliwa w zbiorniku zimnego rozruchu, pompa elektryczna zbiornika zimnego rozruchu. |
| F100 | – | Wolny |
| F101 | 5A | Czujnik napięcia akumulatora |
| F102 | 30A | Centralne elektryczne szyby przednie |
| F103 | 30A | Tylny podnośnik szyby elektrycznej |
| F104 | 20 lat | Body Computer (funkcja: blokada drzwi) |
| F105 | 10 A | tablica przyrządów |
| F106 | 7,5A | Centralna poduszka powietrzna |
| F107 | 7,5A | Sygnał zapłonu dla komputera nadwozia, wentylatora elektrycznego skrzynki powietrznej, gniazda zasilania |
| F108 | 7,5A | Oświetlenie gniazdka elektrycznego, oświetlenie przycisków na kierownicy, oświetlenie centralnych przycisków na desce rozdzielczej, centrala alarmowa na rynku wtórnym |
| F109 | 10 A | Przełącznik hamulca ze stykiem NC (funkcje: sygnał do komputera nadwozia), przełącznik biegu wstecznego (funkcje: światła i sygnał do elektronicznej centrali wtryskowej), skrzynka powietrzna, oświetlenie skrzynki powietrznej, radio, centralka postojowa) |
| F110 | 7,5A | Sygnał zapłonu do komputera pokładowego |
| F111 | – | Wolny |
| F112 | – | Wolny |
| F113 | – | Wolny |
| F114 | – | Wolny |
| F115 | – | Wolny |
| F116 | 10 A | Przełącznik hamulca styku NO (funkcje: sygnał z komputera pokładowego, włączenie świateł hamowania, sygnał elektronicznego zespołu wtrysku), tablica przyrządów |

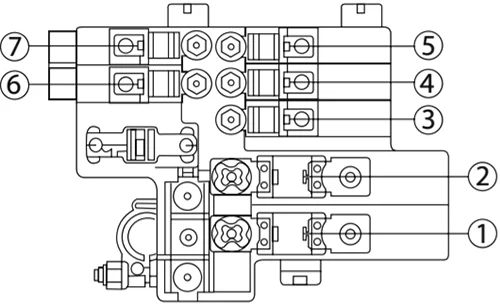

Skrzynka bezpieczników nad akumulatorem – Fiat Uno (2019-2021)
W przypadku konieczności konserwacji bezpieczników centralki na dodatnim biegunie akumulatora należy zwrócić się do ASO Fiata.
Silniki Firefly
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | CAL5 | Zasilanie rozrusznika i alternatora |
| 2 | 150A | Zasilacz modułu zimnego startu (Flex) |
| 3 | – | Skrzynka bezpieczników zasilania |
| 4 | 40A | Pompa ABS |
| 5 | – | Wolny |
| 6 | 70A | elektryczny układ kierowniczy |
| 7 | – | Wolny |
Silniki FIRE
| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 225A | Zasilanie skrzynki bezpieczników |
| 2 | CAL5 | Zasilanie rozrusznika i alternatora |
| 3 | – | Wolny |
| 4 | 40A | Pompa ABS |
| 5 | – | Wolny |
| 6 | – | Wolny |
| 7 | – | Wolny |
Wymiana — 4 kroki
~5 min- 1Wyłącz zapłonWyjmij kluczyk, odczekaj 30 sekund.
- 2Otwórz skrzynkę bezpiecznikówLokalizacja zależy od modelu — zobacz schemat powyżej. Pokrywę zwykle zdejmuje się przez odciągnięcie zatrzasków.
- 3Wyjmij bezpiecznik plastikową pincetąPinceta jest w środku skrzynki (biały plastik). Sprawdź drut topikowy — pęknięty znaczy wymień.
- 4Włóż nowy o tej samej wartościKażdy amperaż ma swój kolor (5A=tan, 10A=czerwony, 15A=niebieski, 20A=żółty, 25A=biały, 30A=zielony, 40A=pomarańczowy).
Pełna instrukcja: jak wymienić przepalony bezpiecznik · sprawdzanie: jak sprawdzić bezpieczniki · skrzynki: przegląd typów
