W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata Ducato III z lat: 2007, 2008, 2009, 2010.

Fiat Ducato III, produkowany w latach 2007-2010, to samochód dostawczy, który zdobył sobie uznanie dzięki swojej niezawodności, pojemności ładunkowej i wszechstronności. Jest to model, który znalazł szerokie zastosowanie w różnych branżach, od logistyki po budownictwo, ze względu na swoją solidną konstrukcję i wydajność.

Wygląd zewnętrzny Fiata Ducato III jest charakterystyczny dla samochodów dostawczych. Ma on solidne i praktyczne nadwozie, z dużymi drzwiami ładunkowymi ułatwiającymi załadunek i rozładunek. W zależności od potrzeb, dostępne są różne warianty nadwozia, w tym furgon, skrzyniowiec czy platforma.

Wnętrze Fiata Ducato III zostało zaprojektowane z myślą o funkcjonalności i wygodzie kierowcy. Kabina jest przestronna, a deska rozdzielcza jest ergonomiczna i intuicyjna w obsłudze. Miejsce pracy kierowcy zostało starannie zaprojektowane, zapewniając wygodę i łatwy dostęp do niezbędnych elementów sterowania.

Pod względem mechanicznym, Fiat Ducato III oferuje różne jednostki napędowe, w tym zarówno silniki benzynowe, jak i wysokoprężne. Silniki te charakteryzują się niezawodnością i oszczędnością paliwa, co jest istotne dla samochodów dostawczych, które często pokonują długie trasy i są wykorzystywane w intensywnym trybie.

Pojemność ładunkowa Fiata Ducato III jest imponująca, co czyni go doskonałym wyborem dla przedsiębiorców i firm transportowych. W zależności od wariantu nadwozia, może on pomieścić dużą ilość towarów o różnych rozmiarach i kształtach. Dodatkowo, możliwość łatwej adaptacji przestrzeni ładunkowej sprawia, że jest to idealny pojazd dla osób, które potrzebują dostosować go do swoich indywidualnych potrzeb.

Zobacz także:  Fiat 500X (2018-2019) - schematy bezpieczników i przekaźników

W kwestii bezpieczeństwa, Fiat Ducato III został wyposażony w poduszki powietrzne dla kierowcy, system ABS i stabilizację toru jazdy, co wpływa na poprawę kontroli nad pojazdem w trudnych warunkach drogowych.

Opinie na temat Fiata Ducato III są zazwyczaj pozytywne. Użytkownicy chwalą go za niezawodność, wydajność i komfort jazdy. Jest to samochód, który radzi sobie zarówno w mieście, jak i na dłuższych trasach, zapewniając stabilność i ekonomiczne zużycie paliwa.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.
Zobacz także:  Fiat Strada i RAM 700 (2021-2022) - schematy bezpieczników i przekaźników

Komora silnika

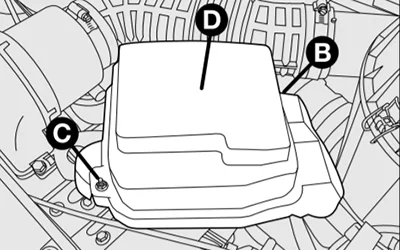

Aby uzyskać dostęp do trzeciej jednostki sterującej (jednostka sterująca komory silnika), należy zdjąć kołpak ochronny A,  następnie odkręcić nakrętki ze śrub B i C, a następnie zdjąć pokrywę D.

Fiat Ducato III (2007-2010) - schematy bezpieczników i przekaźników

Fiat Ducato III (2007-2010) - schematy bezpieczników i przekaźników

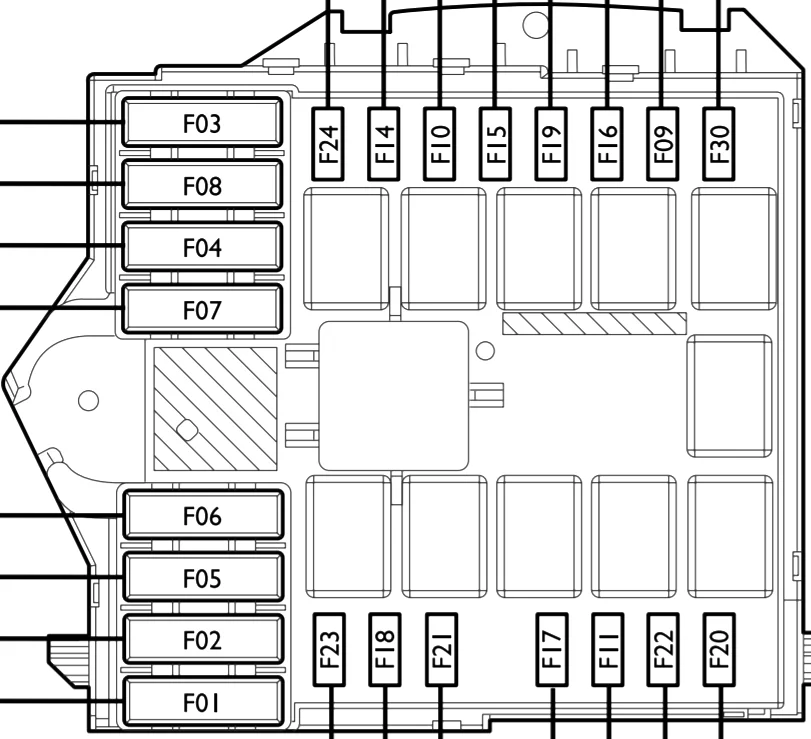

Numer Opis Ampery [A]
F03 Włącznik rozrusznika 30A
F08 Wycieraczka/pompa spryskiwacza szyby przedniej 30A
F04 ABS 50A
F07 Elektrow. silnik 2. prędkość/ster. 2 bieg silnika 40A/60A
F06 1. prędkość cd. silnik/elektryczny klimatyzacja 40A
F05 Jeletrow. wewn. klimatyzacja pojazdu 40A
F02 Jednostka sterująca podgrzewaniem świec żarowych 50A
F01 Ochrona jednostki sterującej deski rozdzielczej po lewej stronie 70A
F24 Do dyspozycji
F14 Prawe światła mijania 10 A
F10 Kontrola klaksonu i kierunku 15A
F15 Lewe światła mijania/korektor reflektorów 10 A
F19 Kompresor 7,5A
F 16 IE System / Fiat CODE 7,5A
F09 Lewe światło przeciwmgielne 15A
F30 Światła drogowe 15A
F23 Do dyspozycji
F18 Sterownik silnika / Fiat CODE 7,5A
F21 pompa paliwowa 15A
F17 Podstawowe usługi jednostki sterującej silnika IE 5A
F11 Usługi dodatkowe jednostki sterującej silnika IE 15A
F22 Podstawowe usługi IE 20
F20 PTC/pompa paliwa 30A



Przedział pasażerski

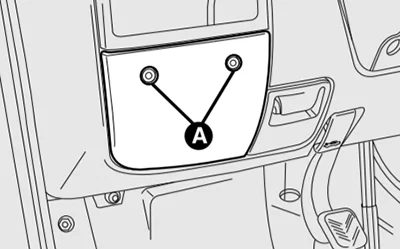

Aby uzyskać dostęp do pierwszej jednostki sterującej znajdującej się po lewej stronie deski rozdzielczej (po stronie kierowcy), poluzuj dwie śruby A.

Zobacz także:  Fiat Scudo (2006-2016) - schematy bezpieczników i przekaźników



Fiat Ducato III (2007-2010) - schematy bezpieczników i przekaźników

Fiat Ducato III (2007-2010) - schematy bezpieczników i przekaźników

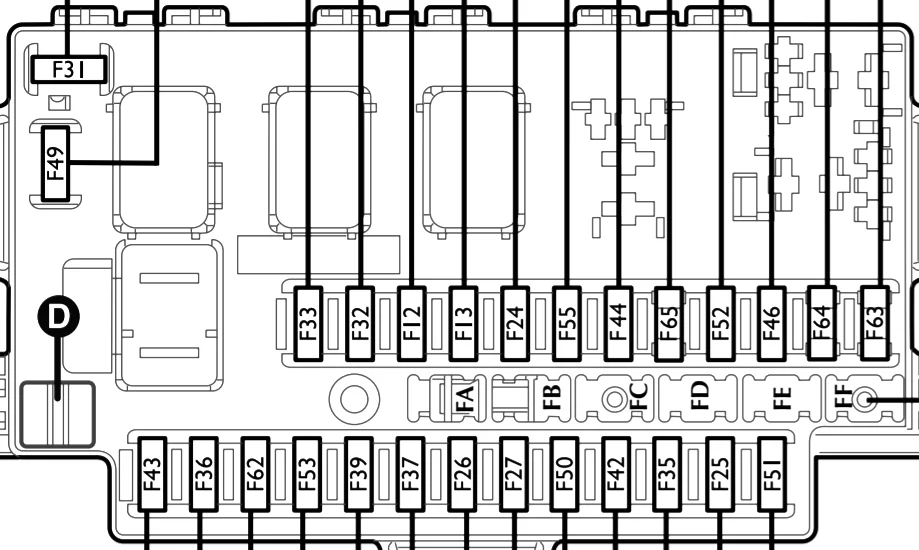

Numer Opis Ampery [A]
F43 pompa spryskiwacza przedniej szyby 15A
F36 Tachograf/klimatyzacja 10 A
F62 Wewnętrzny wentylator elektryczny pod zamkiem i kluczem 30A
F53 Kierunkowskazy/światło awaryjne/tablica przyrządów 10 A
F39 Oświetlenie wewnętrzne pojazdu/gniazdo diagnostyczne EOBD 10 A
F37 Tablica przyrządów / PCC / Zespół dźwigni kierownicy / włącznik światła 10 A
F26 Światła stopu 7,5A
F27 Lusterka elektryczne / Tachograf 7,5A
F50 poduszki powietrzne 7,5A
F42 ABS 7,5A
F35 Podnośniki do drzwi / ABI 7,5A
F25 Radio 7,5A
F51 Lampy sufitowe 10 A
F49 Dostępne (+30 T25)
F31 Int/A światła cofania, cewka, przekaźnik, CVM, CFB 10 A
F33 tylne światła przeciwmgielne 7,5A
F32 Radio 15A
F12 tylne światło pozycyjne prawe, przód prawo 5A
F13 tylne światło pozycyjne lewe, przód lewy 5A
F24 Tablica rejestracyjna / lampka ostrzegawcza poz. /światło gałki 5A
F55 Wewnętrzny wentylator elektryczny 30A
F44 Zapalniczka 15A
F65 Blokada drzwi 20
F52 Tylny odmrażacz po prawej i lewy 30A
F46 Odmgławiacz prawego lusterka wstecznego /lewy 10 A
F64 Sterowanie podnośnikiem przedniej szyby lewej 20
F63 Sterowanie podnośnikiem przedniej szyby prawej 20
