W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Fiata 500X z lat: 2017
Fiat 500X (2017) to kompaktowy crossover, który kontynuuje serię modelu 500X. Ten model oferuje stylowy design, wszechstronność i solidne osiągi, co przyciąga uwagę kierowców poszukujących praktycznego i atrakcyjnego samochodu.
Pod względem stylistycznym, Fiat 500X (2017) posiada charakterystyczne cechy Fiata 500, takie jak okrągłe reflektory i zaokrąglone linie, które nadają mu niepowtarzalny wygląd. Samochód jest dostępny w różnych wersjach stylistycznych, co pozwala klientom dostosować go do swojego indywidualnego stylu.
Wnętrze Fiata 500X (2017) oferuje przestronność i komfort dla kierowcy i pasażerów. Kabina została starannie zaprojektowana z wysokiej jakości materiałami wykończeniowymi i ergonomicznie rozmieszczonymi elementami. Siedzenia są wygodne, a układ przestrzeni jest elastyczny, co umożliwia dostosowanie samochodu do różnych potrzeb.
Fiat 500X (2017) oferuje różne opcje silnikowe, w tym benzynowe i diesle o różnych pojemnościach i mocach. Klienci mają również wybór między manualną a automatyczną skrzynią biegów. Samochód zapewnia przyzwoite osiągi i dynamiczną jazdę, zarówno w warunkach miejskich, jak i pozamiejskich.
Pod względem bezpieczeństwa, Fiat 500X (2017) jest wyposażony w poduszki powietrzne, systemy ABS, ESP i inne standardowe systemy bezpieczeństwa. W zależności od wersji i opcji wyposażenia, mogą być również dostępne dodatkowe funkcje, takie jak systemy wspomagające jazdę, np. system monitorowania martwego pola czy asystent pasa ruchu.
Fiat 500X (2017) to samochód, który cieszy się popularnością w segmencie kompaktowych crossoverów ze względu na swoje połączenie stylowego wzornictwa, przestronności i solidnej jakości wykonania. Jest to dobry wybór dla osób, które poszukują samochodu o unikalnym designie i praktycznych właściwościach.
Podsumowując, Fiat 500X (2017) to kompaktowy crossover, który oferuje atrakcyjny wygląd, przestronne wnętrze i solidne osiągi. Jest to samochód, który doskonale łączy cechy Fiata 500 z funkcjonalnością i wszechstronnością crossovera.

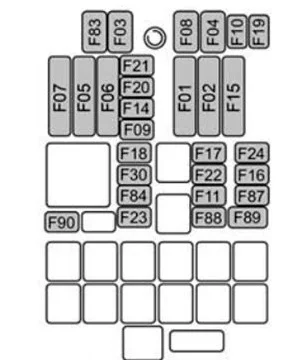

Skrzynka bezpieczników pod maską
Znajduje się po lewej stronie komory silnika.
| Wgłębienie | Maksi bezpiecznik | Bezpiecznik kartuszowy | Mini bezpiecznik | Opis |
|---|---|---|---|---|
| F01 | 70 Amp Tan | — | — | Komputer korpusu modułu |
| F02 | 60 Amp niebieski | — | — | Moduł Body Computer, tylne jednostki dystrybucji |
| F03 | — | 20 A niebieski | — | Sterownik zasilacza Body Computer |
| F04 | — | 30 Amp Różowy | — | Moduł elektroniczny sterowania hamulcami |
| F05 | 70 Amp Tan | — | — | Elektryczne wspomaganie kierownicy |
| F06 | 20 A żółty | — | — | Wentylator chłodzący silnik |
| F07 | 50 A czerwony | — | — | Wentylator chłodzący silnik |
| F08 | — | 30 Amp Różowy | — | Automatyczna skrzynia biegów, GSM |
| F09 | — | — | 5 A Tan | Silnik modułu sterującego |
| F10 | — | — | 10 A czerwony | klakson |
| F11 | — | — | 10 A czerwony | Dostarcz obciążenia wtórne |
| F14 | — | — | 5 A Tan | Moc pompy „Po uruchomieniu” |
| F15 | 40 A pomarańczowy | — | — | Pompa modułu sterującego hamulcami |
| F 16 | — | — | 5 A Tan | Moc modułu sterującego silnika, automatyczna skrzynia biegów |
| F17 | — | — | 10 A czerwony 15 A niebieski | Obciążenia główne zasilania (1,4 l) Obciążenia podstawowe zasilania (2,4 l) |
| F18 | — | — | 30 A zielony | Moc napędu na wszystkie koła |
| F19 | — | — | 7,5 A Brązowy | Sprężarka klimatyzacji |
| F20 | — | — | 5 A Tan | Elektroniczny napęd na cztery koła |
| F21 | — | — | 15 A niebieski | Pompa paliwowa |
| F22 | — | — | 20 A żółty | Silnik modułu sterowania mocą |
| F23 | — | — | 20 A żółty (zainstalowany przez klienta) | Gniazdo zasilania (zasilanie bateryjne) |
| F24 | — | — | 15 A niebieski | Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej |
| F30 | — | — | 30 A zielony | Podgrzewana szyba przednia — jeśli jest na wyposażeniu |
| F83 | — | 40 A zielony | — | Wentylator klimatyzacji |
| F84 | — | — | 20 A żółty | Gniazdo zasilania (zasilany zapłonem) |
| F87 | — | — | 5 A Tan | Automatyczna skrzynia biegów dźwigni zmiany biegów |
| F88 | — | — | 7,5 A Brązowy | Podgrzewane lusterka zewnętrzne |
| F89 | — | 30 Amp Różowy | — | Ogrzewane tylne okno |
| F90 | — | — | 5 A Tan | Czujnik IBS (stan naładowania akumulatora) |
Skrzynka bezpieczników deski rozdzielczej
Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.
| Wgłębienie | Ampery [A] | Opis |
|---|---|---|
| F31 | 7,5 A Brązowy | Wentylator klimatyzacji, Gniazdo zasilania |
| F33 | 20 A żółty | Elektrycznie sterowane okno z przodu (po stronie pasażera) |
| F34 | 20 A żółty | Elektryczna szyba z przodu (po stronie kierowcy) |
| F36 | 15 A niebieski | Zasilanie systemu Uconnect, klimatyzacja, port USB, tylne boczne oświetlenie sufitowe w przypadku otwartego dachu, port EOBD |
| F37 | 10 A czerwony | System Power Forward Collision Warning Plus, napęd na wszystkie koła (AWD), IPC, przełączniki centralnego stosu, przełącznik pedału hamulca (NC) |
| F38 | 20 A żółty | Centralny zamek |
| F42 | 7,5 A Brązowy | BSM – Moduł sterujący hamulca, EPS – Elektryczny wspomagany układ kierowniczy |
| F43 | 20 A żółty | Dwukierunkowa myjka pompy |
| F47 | 20 A żółty | Elektrycznie sterowane tylne okno (po stronie kierowcy) |
| F48 | 20 A żółty | Elektrycznie sterowane tylne okno (po stronie pasażera) |
| F49 | 7,5 A Brązowy | Zasilanie ParkSense, światła punktowe przednia kopuła, wewnętrzne lusterko elektrochromatyczne, podgrzewane przednie siedzenia |
| F50 | 7,5 A Brązowy | Poduszka powietrzna zasilania |
| F51 | 7,5 A Brązowy | Sprężarka klimatyzacji, automatyczna skrzynia biegów z płytką, kamera tylna, klimatyzacja, LDW – ostrzeżenie o zjechaniu z pasa ruchu, ASS – pomocniczy przełącznik stosu, DSU – moduł selektora kierunku jazdy, przełącznik biegu wstecznego, lusterka boczne i odszranianie tylnej szyby |
| F53 | 7,5 A Brązowy | Zasilanie IPC/urządzenie rozruchowe/system Keyless Enter-N-Go, przełącznik pedału hamulca (NA), EPB — elektryczny hamulec postojowy |
Skrzynka bezpieczników w bagażniku
Znajduje się po lewej stronie bagażnika.
| Wgłębienie | Ampery [A] | Opis |
|---|---|---|
| F2 | 20 A żółty | System nagłośnieniowy |
| F3 | 20 A żółty | Elektryczny szyberdach |
| F5 | 30 A zielony | Fotel elektryczny (po stronie kierowcy) |
| F6 | 7,5 A Brązowy | Fotel elektryczny (po stronie kierowcy) Regulacja odcinka lędźwiowego |
| F8 | 20 A żółty | Ogrzewanie przednich siedzeń |
