CENTRUM DYSTRYBUCJI ENERGII

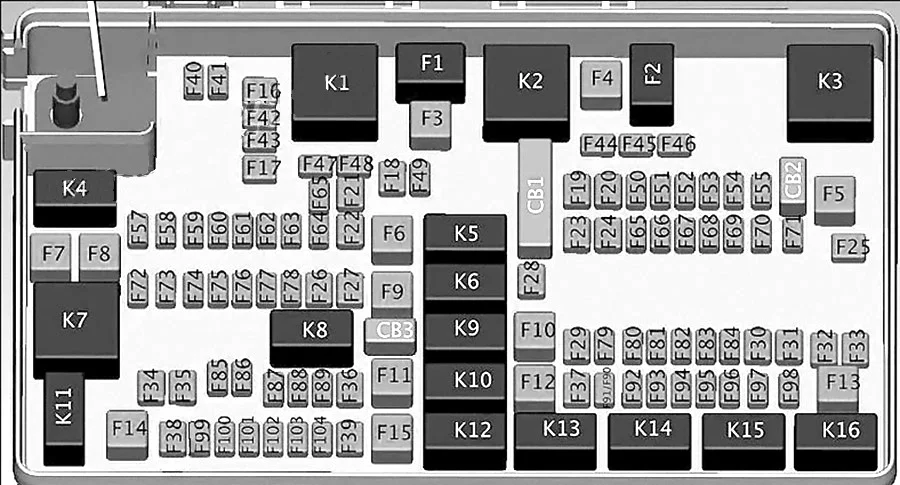

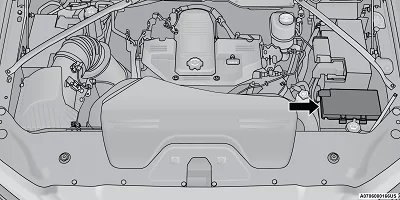

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera wkłady bezpiecznikowe, mikrobezpieczniki, przekaźniki i wyłączniki automatyczne. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej stronie pokrywy, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej stronie pokrywy, zgodnie z poniższą tabelą.
|
Numer |
Bezpiecznik wkładu |
Bezpiecznik mikro |
Opis |
|
F01 |
80 A Czarny |
– |
Moduł sterowania wentylatorem chłodnicy – jeśli jest na wyposażeniu (tylko DS 1500) |
|
F02 |
60 A Żółty |
– |
Silnik pompy ABS (tylko HD) |
|
F03 |
60 A Żółty |
– |
Wentylator chłodnicy – jeśli jest na wyposażeniu |
|
F04 |
50 A czerwony |
Falownik 400 W – jeśli jest na wyposażeniu (tylko HD) |
|
|
F05 |
40 A zielony 50 A czerwony (pojazd służb specjalnych (SSV)) |
– |
Kompresor zawieszenia pneumatycznego – jeśli jest na wyposażeniu |
|
F06 |
40 A zielony |
– |
Silnik pompy ABS (tylko DS 1500) |
|
F07 |
40 A zielony |
– |
Elektromagnes rozrusznika |
|
F08 |
20 A niebieski (DS 1500 LD/Cummins Diesel) 40 A zielony |
– – |
Czujnik NOX – jeśli jest na wyposażeniu Wyjście przekaźnika pomocniczego — tylko SSV |
|
F09 |
40 Amp zielony (SSV i Cummins Diesel) |
– |
Wyjście przekaźnika pomocniczego / podgrzewacz oleju napędowego – jeśli jest na wyposażeniu |
|
F09 |
30 A Różowy |
– |
Pompa podciśnieniowa hamulca – jeśli jest na wyposażeniu (tylko HD) |
|
F10 |
40 A zielony |
– |
Kontroler nadwozia / Oświetlenie zewnętrzne #2 |
|
F11 |
30 A Różowy |
– |
PWR — elektryczne zasilanie akumulatora hamulca holowniczego przyczepy — jeśli jest na wyposażeniu (tylko DS 1500) |
|
F11 |
40 A zielony |
– |
Moduł układu hamulcowego (ECU i zawory) (tylko HD) |
|
F12 |
40 A zielony |
– |
Kontroler nadwozia nr 3 |
|
F13 |
40 A zielony |
– |
Silnik dmuchawy |
|
F14 |
40 A zielony |
– |
Kontroler nadwozia nr 4 / Oświetlenie zewnętrzne |
|
F15 |
30 A Różowy 40 A zielony |
– – |
Boczne stopnie z napędem – jeśli są na wyposażeniu (tylko HD) Dodatkowy bezpiecznik – tylko SSV |
|
F 16 |
30 A Różowy |
– |
Moduł Smart-Bar – jeśli jest w wyposażeniu (tylko HD) |
|
F17 |
30 A Różowy |
– |
Moduł sterujący wciągarki — jeśli jest na wyposażeniu (tylko HD) |
|
F19 |
20 A niebieski (DS 1500 LD Diesel) 30 A różowy (Cummins Diesel) |
– |
SCR – jeśli jest na wyposażeniu |
|
F20 |
30 A Różowy |
– |
Moduł drzwi pasażera |
|
F21 |
30 A Różowy |
– |
Moduł sterowania układem napędowym |
|
F22 |
20 A niebieski |
– |
Moduł sterujący silnika GPEC / Heavy Duty / Inne – jeśli jest na wyposażeniu |
|
F22 |
25 A biały (Cummins Diesel) |
– |
PCM – jeśli jest w wyposażeniu |
|
F23 |
30 A Różowy |
– |
Kanał CBC nr 1 |
|
F24 |
30 A Różowy |
– |
Moduł drzwi kierowcy |
|
F25 |
30 A Różowy |
– |
Przednia wycieraczka |
|
F26 |
30 A Różowy |
– |
Hamulce przeciwblokujące / moduł kontroli stabilności / zawory – jeśli są na wyposażeniu (tylko DS 1500) |
|
F28 |
20 A niebieski |
– |
Światła cofania przyczepy holowniczej — jeśli są na wyposażeniu |
|
F29 |
20 A niebieski |
– |
Światła postojowe holowanej przyczepy — jeśli są na wyposażeniu |
|
F30 |
30 A Różowy |
– |
Gniazdo holowania przyczepy / Holowanie przyczepy (oddzielny hamulec elektryczny) / Holowanie przyczepy (BUX) |
|
F31 |
30 A Różowy |
– |
Sterowanie nagrzewnicą oleju napędowego – jeśli jest na wyposażeniu (DS 1500 LD Diesel) |
|
F31 |
20 A niebieski |
– |
Tylko Aux App SSV – jeśli jest na wyposażeniu |
|
F32 |
– |
– |
Zasilanie pomocnicze, pojazd służb specjalnych — jeśli jest na wyposażeniu (tylko DS 1500) |
|
F33 |
20 A niebieski |
– |
Moduł sterujący skrzyni biegów – jeśli jest na wyposażeniu (tylko HD) Zasilanie pomocnicze, tylko SSV (tylko DS 1500) |
|
F34 |
30 A Różowy |
– |
Moduł interfejsu systemu pojazdu nr 2 – jeśli jest na wyposażeniu (tylko HD) SSV (tylko DS 1500) |
|
F35 |
30 A Różowy |
– |
Szyberdach – jeśli jest w wyposażeniu |
|
F36 |
30 A Różowy |
– |
Elektryczne tylne światło – jeśli jest w wyposażeniu |
|
F37 |
30 A Różowy |
– |
Podgrzewacz paliwa nr 2, przekaźnik pomocniczy 2 – jeśli jest na wyposażeniu (tylko HD) SSV (tylko DS 1500) |
|
F38 |
30 A Różowy |
– |
Zintegrowany moduł hamulca przyczepy – jeśli jest na wyposażeniu (tylko HD) Przetwornica napięcia 115 V AC – jeśli jest na wyposażeniu (tylko DS 1500) |
|
F39 |
20 A niebieski |
– |
Gniazdo zasilania — tylko SSV |
|
F40 |
– |
10 A czerwony |
Wentylowane siedzenia – jeśli są na wyposażeniu (tylko HD) |
|
F41 |
– |
10 A czerwony |
Aktywna przesłona kraty wlotu powietrza / Aktywna zapora powietrzna – jeśli jest na wyposażeniu |
|
F42 |
– |
20 A Żółty |
Klakson |
|
F43 |
– |
15 A niebieski |
Podgrzewana kierownica – jeśli jest w wyposażeniu (tylko HD) |
|
F44 |
– |
10 A czerwony |
Port diagnostyczny |
|
F46 |
– |
10 A czerwony |
Cewka przekaźnika Upfitters – jeśli jest na wyposażeniu (tylko HD) Zapasowy (tylko DS 1500) |
|
F49 |
– |
10 A czerwony |
Zestaw wskaźników tablicy rozdzielczej / HVAC (tylko DS 1500) Zestaw wskaźników / MOD CSG (tylko HD) |
|
F50 |
– |
20 A Żółty |
Moduł sterujący zawieszenia pneumatycznego – jeśli jest na wyposażeniu |
|
F51 |
– |
10 A czerwony |
Moduł węzła zapłonu / moduł węzła zapłonu bez kluczyka, moduł koncentratora częstotliwości radiowej / elektryczna blokada kolumny kierownicy – jeśli jest na wyposażeniu |
|
F52 |
– |
5 A Tan |
Czujnik akumulatora |
|
F53 |
– |
20 A Żółty |
Holowanie przyczepy – lewy kierunkowskaz/światła stopu – jeśli jest na wyposażeniu |
|
F54 |
– |
20 A Żółty |
Pedały bez regulacji z pamięcią — jeśli są na wyposażeniu |
|
F56 |
– |
15 A niebieski |
Dodatkowa zawartość oleju napędowego – jeśli jest na wyposażeniu (tylko DS 1500) |
|
F57 |
– |
20 A Żółty |
TCM/PCM / solenoid Trans Pressure SW (tylko RFE Trans) – jeśli jest na wyposażeniu (tylko HD) Skrzynia biegów (tylko DS 1500) |
|
F58 |
– |
10 A czerwony |
Oświetlenie łóżka (LED) — jeśli jest na wyposażeniu (tylko HD) |
|
F60 |
– |
15 A niebieski |
Lampka pod maską / TCM – jeśli jest na wyposażeniu (tylko DS 1500) |
|
F61 |
– |
10 A czerwony |
Czujnik UREA / czujnik cząstek stałych – jeśli jest na wyposażeniu (DS 1500 LD Diesel i Cummins Diesel) |
|
F62 |
– |
10 A czerwony |
Sprzęgło klimatyzacji |
|
F63 |
– |
20 A Żółty |
Cewki zapłonowe (gaz), kondensatory cewek zapłonowych (gaz) / siłownik zaworu z krótkim kanałem / jednostka sterująca nagrzewnicą mocznika (DS 1500 LD Diesel) / SCR zasilania cewki RLY (DS 1500 LD Diesel) |
|
F64 |
– |
25 A Wyczyść |
Wtryskiwacze paliwa / moduł sterujący zespołu napędowego / SRV – jeśli jest na wyposażeniu |
|
F65 |
– |
10 A czerwony |
MOD Inverter (Wake Up) / Port zasilania / USB IP / WCPM – jeśli jest w wyposażeniu (tylko HD) Zapasowy (tylko DS 1500) |
|
F66 |
– |
10 A czerwony |
Szyberdach / Moduł czujnika światła i deszczu / Wewnętrzne lusterko wsteczne / Okno pasażera SW / Port USB z tyłu / Zasilanie cewki R/A RLY #2 – jeśli jest na wyposażeniu |
|
F67 |
– |
10 A czerwony |
Port CD / DVD / UCI – jeśli jest w wyposażeniu (tylko HD) Moduł głośnomówiący Bluetooth / CD – jeśli jest na wyposażeniu (tylko DS 1500) |
|
F68 |
– |
10 A czerwony |
AEB RACAM HTR – jeśli jest w wyposażeniu (tylko HD) |
|
F69 |
– |
15 A niebieski |
Moduł SCR – jeśli jest na wyposażeniu (tylko HD) |
|
F70 |
– |
30 A Zielony |
Silnik pompy paliwa / Zasilanie cewki K09 RLY (Cummins Diesel) – jeśli jest na wyposażeniu |
|
F71 |
– |
25 A Wyczyść |
Wzmacniacz / aktywna redukcja szumów – jeśli jest na wyposażeniu (tylko HD) |
|
F72 |
– |
10 A czerwony |
Napięcie przetwornicy PCM / DC/DC – jeśli jest na wyposażeniu (tylko DS 1500) |
|
F73 |
– |
20 A Żółty |
Pompa paliwowa (tylny zbiornik) – jeśli jest w wyposażeniu (tylko HD) |
|
F74 |
– |
20 A Żółty |
Pompa podciśnieniowa hamulca Gaz/olej napędowy – jeśli jest na wyposażeniu (tylko DS 1500) |
|
F74 |
– |
10 A czerwony |
Alarm cofania – jeśli jest na wyposażeniu (tylko HD) |
|
F75 |
– |
10 A czerwony |
Moduł ATMM / Coil-SCR RLY – jeśli jest na wyposażeniu (tylko HD) Zawór temperatury płynu chłodzącego – jeśli jest na wyposażeniu (tylko DS 1500) |
|
F76 |
– |
10 A czerwony |
Elektroniczna kontrola stabilności (tylko HD) Moduł układu hamulcowego / Przełącznik świateł stopu / Elektryczny hamulec postojowy / Przełącznik pedału sprzęgła (tylko DS 1500) |
|
F77 |
– |
10 A czerwony |
Moduł sterujący układu napędowego / moduł odłączania przedniej osi / TCM (tylko HD) Moduł sterowania układem napędowym / ELSD / moduł odłączania przedniej osi / przekaźnik sterowania skrzynią biegów / RDM / przystawka odbioru mocy – jeśli jest na wyposażeniu (tylko DS 1500) |
|
F78 |
– |
10 A czerwony |
Moduł sterujący silnika / moduł sterujący układu napędowego / elektryczne wspomaganie kierownicy (tylko DS 1500) |
|
F78 |
– |
15 A niebieski |
Moduł sterujący silnika / moduł sterujący układu napędowego / AEB RACM MOD / zasilanie cewek przekaźnika AUX PDC (tylko HD) |
|
F79 |
– |
15 A niebieski |
Światła identyfikacyjne / obrysowe |
|
F80 |
– |
10 A czerwony |
Uniwersalny mechanizm otwierania drzwi garażowych / kompas / moduł antywłamaniowy (tylko DS 1500) ASSY Sufitowa konsola / SW Assist / SW 911 – jeśli jest w wyposażeniu (tylko HD) |
|
F81 |
– |
20 A Żółty |
Światła kierunkowskazu/stopu do holowania przyczepy — jeśli są na wyposażeniu |
|
F82 |
– |
10 A czerwony |
Moduł sterujący kolumny kierownicy / tempomat |
|
F83 |
– |
– |
Brak połączenia |
|
F84 |
– |
15 A niebieski |
ASBM / HVAC / ICS / Przełączniki ogrzewania tylnych siedzeń |
|
F85 |
– |
10 A czerwony |
Moduł poduszki powietrznej |
|
F86 |
– |
10 A czerwony |
Moduł poduszki powietrznej |
|
F87 |
– |
10 A czerwony |
Zawieszenie pneumatyczne / ITBM / Moduł sterujący kolumny kierownicy / MOD Gateway CAN-C Trailer TPM (tylko HD) Zawieszenie pneumatyczne / Holowanie przyczepy / Przetwornica DC/DC (stabilizator napięcia) / Moduł sterujący kolumny kierownicy / Czujnik klasyfikacji pasażerów (tylko DS 1500) |
|
F88 |
– |
15 A niebieski |
Klaster tablicy rozdzielczej |
|
F90/F91 |
– |
20 A Żółty |
IGN lub BATT do wyboru przez klienta – jeśli jest na wyposażeniu (tylko HD) Gniazdo zasilania (tylne siedzenia) do wyboru przez klienta (tylko DS 1500) |
|
F93 |
– |
20 A Żółty |
Zapalniczka do cygar – jeśli jest w wyposażeniu |
|
F94 |
– |
10 A czerwony |
Przełącznik Shift-By-Wire / skrzynki rozdzielczej (tylko DS 1500) Shift-By-Wire / przełącznik skrzynki rozdzielczej / moduł TPM Trailer (tylko HD) / moduł Gateway Can-C Trailer TPM (tylko HD) |
|
F95 |
– |
10 A czerwony |
Kamera cofania / Asystent parkowania / Kamera CHMSL / Czujnik martwego pola / Kamera dookólna (tylko HD) Kamera cofania / asystent parkowania / czujnik martwego pola / kompas (tylko DS 1500) |
|
F96 |
– |
10 A czerwony |
Przełącznik ogrzewania tylnego siedzenia / Lampa bagażnika z lampą błyskową Ładowarka / Lampa ciężarówki – jeśli jest na wyposażeniu (tylko DS 1500) Kamera przyczepy — jeśli jest w wyposażeniu (tylko HD) |
|
F97 |
– |
25 A Wyczyść |
Podgrzewane tylne siedzenia i podgrzewana kierownica – jeśli są na wyposażeniu (tylko DS 1500) |
|
F97 |
– |
20 A Żółty |
Podgrzewane przednie siedzenie pasażera – jeśli jest na wyposażeniu (tylko HD) |
|
F98 |
– |
25 A Wyczyść |
Podgrzewane przednie siedzenia – jeśli są na wyposażeniu (tylko DS 1500) |
|
F98 |
– |
20 A Żółty |
Podgrzewane przednie siedzenie kierowcy — jeśli jest na wyposażeniu (tylko HD) |
|
F99 |
– |
10 A czerwony |
HVAC / DASM (tylko DS 1500) HVAC / czujnik temperatury w samochodzie / CSG MOD / czujnik wilgotności (tylko HD) |
|
F100 |
– |
10 A czerwony |
Upfitters – jeśli są na wyposażeniu (tylko HD) |
|
F101 |
– |
15 A niebieski |
Tylko SSV |
|
F101 |
– |
20 A Żółty |
Tylne podgrzewane prawe siedzenie (tylko HD) |
|
F102 |
– |
20 A Żółty |
Tylne podgrzewane siedzenie lewe / cewka Run RLY #3 (tylko HD) |
|
F103 |
– |
10 A czerwony |
Reflektory AFLS (tylko HD) |
|
F104 |
– |
20 A Żółty |
Gniazda zasilania (tablica rozdzielcza / konsola środkowa) / bagażnik – jeśli jest na wyposażeniu (tylko DS 1500) Port UCI / USB z tyłu (tylko HD) |
