W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 1500 z lat: 2023.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.

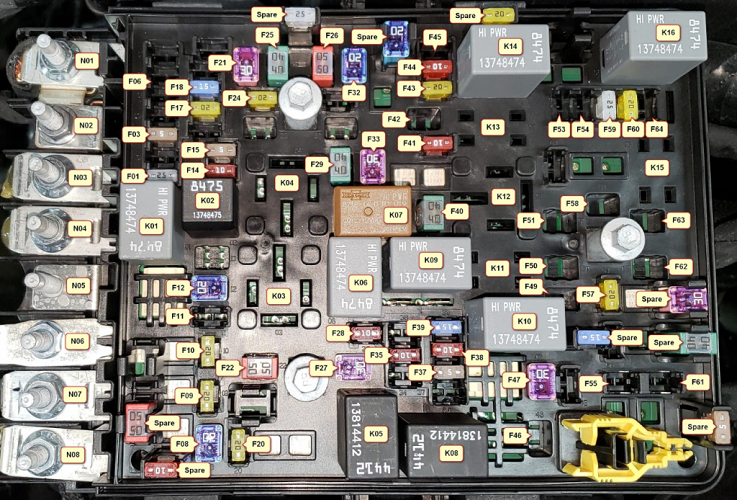

CENTRUM DYSTRYBUCJI ENERGII

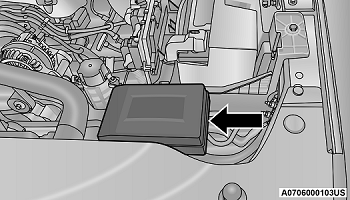

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie, co odpowiada poniższej tabeli.
| Numer | Bezpiecznik wkładu | Bezpiecznik mikro | Opis |
| * Jeśli jest na wyposażeniu | |||
| F01 | – | 25 A Wyczyść | Silnik pompy paliwa / zespół zbiornika paliwa |
| F02 | – | – | Zapasowy * |
| F03 | – | 5 A Tan | MGU * |
| F04 | – | – | Zapasowy * |
| F05 | – | – | Zapasowy * |
| F06 | – | 10 A czerwony | WYJŚCIE DO UPFITTER PDC * |
| F07 | – | – | Zapasowy * |
| F08 | 20 A niebieski | – | Zapasowe holowanie przyczepy |
| F09 | – | 20 A Żółty | Lampka zatrzymania przyczepy / skrętu w lewo |
| F10 | – | 20 A Żółty | Zatrzymaj przyczepę / skręć w prawo |
| F11 | – | 15 A niebieski | ŚWIATŁA IDENTYFIKACYJNE / OBRYSOWE * |
| F12 | 20 A niebieski | – | Lampa postojowa przyczepy |
| F13 | – | – | Zapasowy * |
| F14 | – | 10 A czerwony | Sprzęgło prądu przemiennego |
| F15 | – | 5 A Tan | Inteligentny czujnik akumulatora (IBS) |
| F 16 | – | – | Zapasowy * |
| F17 | – | 20 A Żółty | Zawieszenie pneumatyczne |
| F18 | – | 15 A niebieski | AGS / Zawór chłodzenia tylnej osi / Aktywna zapora powietrzna |
| F19 | – | – | Zapasowy * |
| F20 | – | 20 A Żółty | Regulowane pedały * |
| F21 | 30 A Różowy | – | Stopień po stronie mocy * |
| F22 | 50 A czerwony | – | Moduł powietrza * |
| F23 | – | – | Zapasowy * |
| F24 | – | 20 A Żółty | TCM SBW |
| F25 | 40 A zielony | – | MOD CBC 4 Światła zewnętrzne 2 |
| F26 | 50 A czerwony | – | Moduł ESP |
| F27 | 30 A Różowy | – | Przednia wycieraczka |
| F28 | – | 10 A czerwony | PCM/ECM |
| F29 | 40 A zielony | – | Moduł ESP |
| F30 | – | – | Zapasowy * |
| F31 | – | – | Zapasowy * |
| F32 | 20 A niebieski | – | ECM / PCM |
| F33 | 30 A Różowy | – | Pompa próżniowa hamulca |
| F34 | – | – | Zapasowy * |
| F35 | – | 10 A czerwony | Elektroniczny moduł sterujący (ECM) / Moduł sterujący układu napędowego (PCM) / Moduł zasilacza eTorque (PPU) / Moduł generatora silnika (MGU) / Budzenie / Elektryczne wspomaganie kierownicy / Moduł aktywnej masy dostrojonej (ATMM) / ESP |
| F36 | – | – | Zapasowy * |
| F37 | – | 5 A Tan | Wyjście przełącznika Run/Start (R/S) do wewnętrznego centrum dystrybucji zasilania (IPDC) |
| F38 | – | 10 A czerwony | Moduł sterownika układu napędowego (DTCM) / aktywny zawór temperatury chłodzenia |
| F39 | – | 15 A niebieski | Moduł aktywnej masy dostrojonej skrzyni biegów (ATMM) * |
| F40 | 40 A zielony | – | Rozrusznik |
| F41 | – | 10 A czerwony | Grzałki IRCAM |
| F42 | 20 A niebieski | – | PRZEŁĄCZNIK POMOCNICZY #5 * |
| F43 | – | 20 A Żółty | Pompa płynu chłodzącego MGU / ADCM * |
| F44 | – | 10 A czerwony | Kamera przyczepy * |
| F45 | – | 10 A czerwony | ADCM * |
| F46 | 30 A Różowy | – | Podgrzewacz paliwa * |
| F47 | 30 A Różowy | – | Odszraniacz tylny |
| F48 | – | – | Zapasowy * |
| F49 | 30 A Różowy | – | Sterowanie grzałką (tylko Diesel)* |
| F50 | 20 A niebieski | – | PRZEŁĄCZNIK POMOCNICZY #6 * |
| F51 | 25 A biały | – | SILNIK POMPY PALIWA #1 * |
| F52 | – | – | Zapasowy * |
| F53 | – | 10 A czerwony | Pompa zasilająca / oczyszczająca * |
| F54 | – | 15 A niebieski | PCM * |
| 10 A czerwony | Zawór blokujący parę * | ||
| F55 | – | 15 A niebieski | Reflektor prawy HID |
| F56 | – | – | Zapasowy * |
| F57 | – | 20 A Żółty | Klakson |
| F58 | 25 A biały | – | SILNIK POMPY PALIWA #2 * |
| F59 | – | 25 A Wyczyść | Wtryskiwacze / cewka IGN / moduł świecy żarowej * |
| F60 | – | 20 A Żółty | Elektroniczny moduł sterujący (ECM) / Moduł sterujący układu napędowego (PCM) / Siłownik (ACT) Zawór krótkiego biegu |
| F61 | – | 15 A niebieski | Reflektor lewy HID |
| F62 | 60 amperów niebieski | – | Świeca żarowa * |
| 40 A zielony | Pompa płynu chłodzącego LTR * | ||
| F63 | 20 A niebieski | – | Czujnik NOx * |
| F64 | – | 10 A czerwony | Czujnik cząstek stałych * |

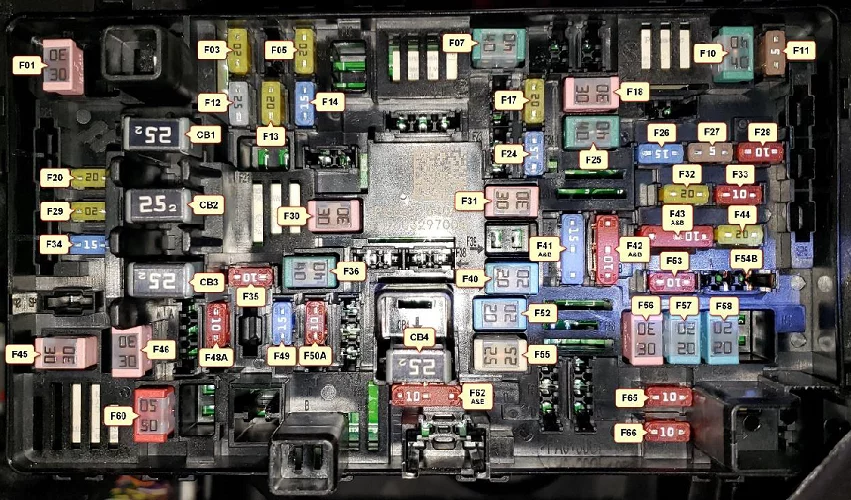

WEWNĘTRZNE CENTRUM DYSTRYBUCJI ENERGII

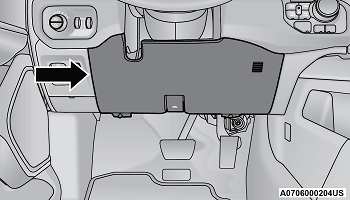

Centrum dystrybucji zasilania znajduje się pod deską rozdzielczą po stronie kierowcy. To centrum zawiera bezpieczniki kasetowe, mikrobezpieczniki, przekaźniki i wyłączniki. Aby uzyskać dostęp, wykręć dwie śruby z dolnej części pokrywy panelu bezpieczników.
| Numer | Bezpiecznik wkładu | Bezpiecznik mikro | Opis |
| * Jeśli jest na wyposażeniu | |||
| F01 | 30 A Różowy | – | Gniazdo holownicze przyczepy |
| F02 | – | – | Zapasowy |
| F03 | – | 20 A Żółty | Moduł podgrzewacza siedzenia z przodu (przepustka) |
| F04 | – | – | Zapasowy |
| F05 | – | 20 A Żółty | Wentylator chłodzący modułu PPU * |
| F06 | – | – | Zapasowy |
| F07 | 40 A zielony | – | Centralny sterownik nadwozia (CBC) Moduł 3 blokad zasilania |
| F08 | – | – | Zapasowy |
| F09 | – | – | Zapasowy |
| F10 | 40 A zielony | – | Silnik dmuchawy HVAC |
| F11 | – | 5 A Tan | Wyjście do cewki uruchomieniowej centrum dystrybucji zasilania pod maską (UPDC). |
| F12 | – | 25 A Wyczyść | Modowy wzmacniacz audio / aktywna redukcja szumów |
| F13 | – | 20 A Żółty | Podgrzewacz przedniego siedzenia (kierowca) |
| F14 | – | 15 A niebieski | Podgrzewacz przedniego siedzenia (pasażer) |
| F15 A&B | – | – | Zapasowy |
| F 16 | – | – | Zapasowy |
| F17 | – | 20 A Żółty | Lampa punktowa lewa * |
| F18 | 30 A Różowy | – | Osłona przeciwsłoneczna, silnik szyberdachu |
| F19 | – | – | Zapasowy |
| F20 | – | 20 A Żółty | Moduł komfortowego siedzenia tylnego (CRSM) (ogrzewanie tylne prawego siedzenia) |
| F21 | – | – | Zapasowy |
| F22 | – | – | Zapasowy |
| F23 | – | – | Zapasowy |
| F24 | – | 15 A niebieski | Moduł piasty częstotliwości radiowej (RF) / moduł zapłonowy / moduł klastra |
| F25 | 40 A zielony | – | Zintegrowany hamulec przyczepy |
| F26 | – | 15 A niebieski | Moduł węzła kabiny/przedziału klastra (CCN) / moduł bezpieczeństwa cybernetycznego / Moduł bramy przyczepy (kamera 360) |
| F27 | – | 5 A Tan | Klaster modów CCN / Mod SGW |
| F28 | – | 10 A czerwony | ORC |
| F29 | – | 20 A Żółty | CRSM (ogrzewanie tylnego lewego fotela) |
| F30 | 30 A Różowy | – | Mod DTCM / Moduł klapy tylnej |
| F31 | 30 A Różowy | – | Mod CBC 1 Oświetlenie wewnętrzne |
| F32 | – | 20 A Żółty | Lampa punktowa prawa* |
| F33 | – | 10 A czerwony | Assy Sufitowa konsola / Switch 911 / Switch Assist / Osłona przeciwsłoneczna / HUD |
| F34 | – | 15 A niebieski | Wentylowany silnik fotela Frt i RR |
| F35 | – | 10 A czerwony | Mod Inverter / Mtr Osłona przeciwsłoneczna Szyberdach / Mtr Podwójny szyberdach / Tylko ładowanie przez USB |
| F36 | 40 A zielony | – | Mod CBC 2 oświetlenie zewnętrzne 1 |
| F37 | – | – | Zapasowy |
| F38 | – | – | Zapasowy |
| F39 | – | – | Zapasowy |
| F40 | 20 A niebieski | – | Kopułowy pojazd pościgowy * |
| F41 A&B | – | 15 A niebieski | Podparcie lędźwiowe i pas SW / moduł sterujący kolumny kierownicy / moduł sterujący HVAC / zespół przełączników ICS / zespół górnych przełączników |
| F42 A&B | – | 10 A czerwony | Moduł przełącznika skrzyni rozdzielczej (TCSM) / SBW / Elektryczny hamulec postojowy SW / Moduł TPM Przyczepa / Brama modułu Przyczepa Can-C TPM / Wentylacja foteli po prawej i lewej stronie |
| F43 A&B | – | 10 A czerwony | Diagnostyka portów / USB z przodu i z tyłu |
| F44 | – | 20 A Żółty | Radio / DCSD / Telematics Box Mod / Trailer Gateway Module (360) |
| F45 | 30 A Różowy | – | Sterownik Mod Door MUX |
| F46 | 30 A Różowy | – | Mod Drzwi MUX Pasażera |
| F47 | – | – | Zapasowy |
| F48A | – | 10 A czerwony | Lusterko wsteczne / Okno pasażera / Tylny USB / Bezprzewodowa podkładka ładująca Mod |
| F49 | – | 15 A niebieski | Moduł CVPM / czujnik Blind Spot / HDLP Adaptacyjny czujnik oświetlenia przedniego (AFLS) |
| F50A | – | 10 A czerwony | Moduł sterowania akumulatorem (BPCM) * |
| F51 A&B | – | – | Zapasowy |
| F52 | 20 A niebieski | – | Bezpośrednie zasilanie bateryjne * |
| F53 | – | 10 A czerwony | Sterowanie biegiem wstecznym przyczepy / Pokrętło sterowania przyczepą |
| F54 A&B | – | 20 A Żółty | Gniazdo zasilania, Gniazdo środkowe Położenie zasilania akumulatora
Gniazdo zasilania, Gniazdo środkowe, Położenie zasilania zapłonu |
| F55 | 25 A biały | – | Upfiter * |
| F56 | 30 A Różowy | – | Modowy interfejs sieciowy* |
| F57 | 20 A niebieski | – | Bezpośrednie zasilanie bateryjne * |
| F58 | 20 A niebieski | – | Bezpośrednie zasilanie bateryjne * |
| F60 | 50 A czerwony | – | Inwerter modów * |
| F61 | – | – | Zapasowy |
| F62 A&B | – | 10 A czerwony | Zintegrowane hamowanie przyczepy (ITBM) / Moduł klasy pasażerów / Moduł zawieszenia IAIR / Moduł temperatury w samochodzie z czujnikiem HVAC / Temperatura płynu chłodzącego z tyłu / System Parktronic (PTS) / Zintegrowany przekaźnik Ctrl Mod (IRCM) / HRLS / Moduł TPMS przyczepy |
| F63 | – | – | Zapasowy |
| F64 | – | – | Zapasowy |
| F65 | – | 10 A czerwony | Mod ORC |
| F66 | – | 10 A czerwony | Uruchom – zasilanie akcesoriów |
Wyłączniki automatyczne
| Wgłębienie | Wyłącznik obwodu | Opis |
| CB1 | 25 amp | Okno kierowcy SW Tylne PWR Szyby / Sufitowe SW Tylne odszranianie |
| CB2 | 25 amp | Mod. pamięci fotela kierowcy PWR/mod. pamięci fotela kierowcy |
| CB3 | 25 amp | Elektryczny fotel pasażera/mod. pamięci fotela pasażera |
