W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Durango z lat: 2021.

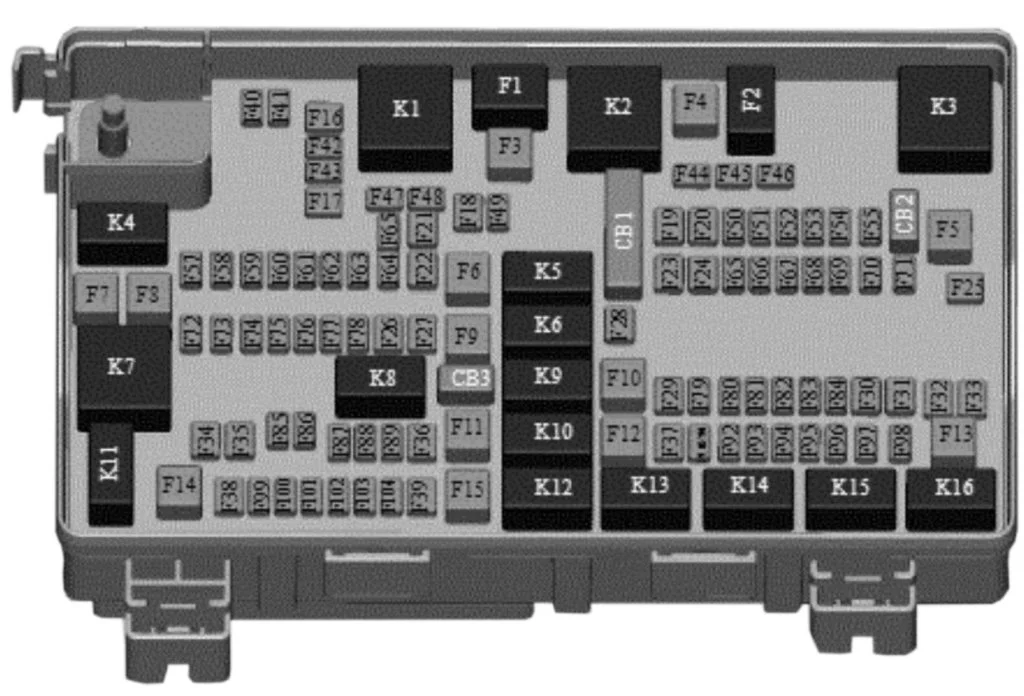

Power Distribution Center
Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie.
| Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
| * Jeśli jest na wyposażeniu | |||
| F01 | – | – | Zapasowy |
| F02 | – | – | Zapasowy |
| F03 | 60 A żółty | – | Wentylator chłodnicy* |
| F04 | 60 A żółty | – | Pompa ESC BEZ SRT |
| F05 | 40 A zielony | – | Kompresor zawieszenia pneumatycznego* |
| F06 | 40 A zielony | – | Pompa ABS SRT |
| F07 | 30 Amp Różowy | – | Elektromagnes rozrusznika |
| F08 | – | – | Zapasowy |
| F09 | 30 Amp Różowy | – | Podgrzewacz oleju napędowego (tylko silnik Diesla)/pompa próżniowa hamulca* |
| F10 | 40 A zielony | – | CBC #2/Oświetlenie zewnętrzne |
| F11 | 30 Amp Różowy | – | Hamulec elektryczny do holowania przyczepy* |
| F12 | 40 A zielony | – | CBC #3/Blokady zasilania |
| F13 | 40 A zielony | – | Przód silnika dmuchawy |
| F14 | 40 A zielony | – | Kontroler ciała #4/światło zewnętrzne |
| F15 | 40 A zielony | – | Chłodnica niskotemperaturowa (LTR) Pompa chłodzenia silnika* |
| F 16 | – | – | Zapasowy |
| F17 | 30 Amp Różowy | – | Spryskiwacze reflektorów* |
| F18 | – | – | Zapasowy |
| F19 | 20 A niebieski | – | Elektromagnes zagłówka* |
| F20 | 30 Amp Różowy | – | Moduł drzwi pasażera |
| F21 | – | – | Zapasowy |
| F22 | 20 A niebieski | – | Moduł sterujący silnika/Moduł sterujący mocą* |
| F23 | 30 Amp Różowy | – | CBC #1/Oświetlenie wewnętrzne |
| F24 | 30 Amp Różowy | – | Moduł drzwi kierowcy |
| F25 | 30 Amp Różowy | – | Wycieraczki przednie |
| F26 | 30 Amp Różowy | – | Zawory ESP/ECU |
| F27 | – | – | Zapasowy |
| F28 | 20 A niebieski | – | Światła cofania przyczepy holowniczej* |
| F29 | 20 A niebieski | – | Światła postojowe do holowania przyczepy* |
| F30 | 30 Amp Różowy | – | Holowanie przyczepy (gniazdo) / holowanie przyczepy (oddzielny hamulec elektryczny) / holowanie przyczepy (BUX)* |
| F31 | – | – | Zapasowy |
| F32 | 30 Amp Różowy | – | Moduł sterowania układem napędowym |
| F33 | – | – | Zapasowy |
| F34 | 30 Amp Różowy | – | ELSD* |
| F35 | 30 Amp Różowy | – | Szyberdach* |
| F36 | 30 Amp Różowy | – | Elektroniczne podświetlenie (EBL) |
| F37 | 25 A Wyczyść | – | Silnik dmuchawy tylnej HVAC* |
| F38 | 30 Amp Różowy | – | Przetwornica mocy |
| F39 | 30 Amp Różowy | – | Podnoszona brama elektryczna |
| F40 | – | 10 A czerwony | Światła do jazdy dziennej/poziomowanie reflektorów* |
| F41 | – | – | Zapasowy |
| F42 | – | 20 A żółty | Klakson |
| F43 | – | – | Zapasowy |
| F44 | – | 10 A czerwony | Port diagnostyczny |
| F45 | – | 5 A Tan | Cyberbezpieczeństwo MOD |
| F46 | – | – | Zapasowy |
| F47 | – | – | Zapasowy |
| F48 | – | – | Zapasowy |
| F49 | – | 10 A czerwony | Zintegrowany centralny komin/sterowanie klimatem |
| F50 | – | 20 A żółty | Moduł sterowania zawieszeniem pneumatycznym*/dyferencjał poślizgu* |
| F51 | – | 15 A niebieski | KIN/RF HUB/blokada kolumny kierownicy * |
| F52 | – | – | Zapasowy |
| F53 | – | 20 A żółty | Holowanie przyczepy – lewe światła skrętu/stopu* |
| F54 | – | – | Zapasowy |
| F55 | – | – | Zapasowy |
| F56 | – | 15 A niebieski | PCM* |
| F57 | – | 20 A żółty | Czujnik NOX*/Czujnik PM*/Podgrzewacz paliwa* |
| F58 | – | 15 A niebieski | Reflektory HID lewe* |
| F59 | – | 10 A czerwony | Przekaźnik pomp SCR* |
| F60 | – | 15 A niebieski | Moduł kontroli skrzyni biegów |
| F61 | – | 10 A czerwony | Czujnik PM |
| F62 | – | 10 A czerwony | Sprzęgło klimatyzacji |
| F63 | – | 20 A żółty | Cewki zapłonowe / Kondensatory cewek zapłonowych / Siłownik zaworu o krótkim biegu — zależnie od wyposażenia (Gazowy) Podgrzewacz mocznika (Diesel)* |
| F64 | – | 25 A Wyczyść | Wtryskiwacze paliwa/PCM/ECM |
| F65 | – | – | Zapasowy |
| F66 | – | 10 A czerwony | Szyberdach*/LRSM*/RVM/DSRC/Port USB/DTV*/WCP* |
| F67 | – | 15 A niebieski | Port CDM/UCI/Port USB |
| F68 | – | 20 A żółty | Silnik tylnej wycieraczki |
| F69 | – | 15 A niebieski | Kanał Wyróżniony* |
| F70 | – | 20 A żółty | Silnik pompy paliwa |
| F71 | – | 30 A zielony | Wzmacniacz/ANCM* |
| F72 | – | 10 A czerwony | ECM*/PCM* |
| F73 | – | 15 A niebieski | Reflektor HID prawy* |
| F74 | – | – | Zapasowy |
| F75 | – | 10 A czerwony | Sterowanie dwoma akumulatorami* |
| F76 | – | 10 A czerwony | ESP |
| F77 | – | 10 A czerwony | Moduł sterujący układu napędowego/ELSD* |
| F78 | – | 10 A czerwony | Moduł sterujący silnika (ECM)/elektryczne wspomaganie kierownicy (EPS)/PCM |
| F79 | – | – | Zapasowy |
| F80 | – | 10 A czerwony | Uniwersalny moduł otwierania drzwi garażowych / moduł antywłamaniowy — /Syrena |
| F81 | – | 20 A żółty | Światła skrętu/stopu holowania przyczepy w prawo* |
| F82 | – | 10 A czerwony | Moduł sterujący kolumny kierownicy/tempomat/DTV* |
| F83 | – | 10 A czerwony | Drzwi paliwa |
| F84 | – | 15 A niebieski | Klaster instrumentów |
| F85 | – | 10 A czerwony | Moduł poduszki powietrznej |
| F86 | – | 10 A czerwony | Moduł poduszki powietrznej |
| F87 | – | 10 A czerwony | Zawieszenie pneumatyczne MOD* |
| F88 | – | 15 A niebieski | Klaster tablicy rozdzielczej/SGW/ITBM* |
| F89 | – | – | Zapasowy |
| F90 | – | – | Zapasowy |
| F91 | – | 20 A żółty | Przestrzeń ładunkowa gniazda zasilania |
| F92 | – | 10 A czerwony | Tylna lampka konsoli*/zasilanie RR |
| F93 | – | 20 A żółty | Zapalniczka |
| F94 | – | 10 A czerwony | Moduł przerzutki/skrzynki transferowej |
| F95 | – | 10 A czerwony | Tylna kamera / czujnik martwego pola * |
| F96 | – | 10 A czerwony | Przełącznik ogrzewania tylnych siedzeń * |
| F97 | – | 20 A żółty | Tylne podgrzewane siedzenia/podgrzewana kierownica* |
| F98 | – | 20 A żółty | Wentylowane fotele/przednie podgrzewane fotele* |
| F99 | – | 10 A czerwony | Moduł systemów klimatyzacji/wspomagania kierowcy/HALF/Parktronx |
| F100 | – | 10 A czerwony | Aktywne tłumienie* |
| F101 | – | 15 A niebieski | HI-Belki ECCM/SMRT* |
| F102 | – | 15 A niebieski | Zapasowy |
| F103 | – | 10 A czerwony | PTC/tylne ogrzewanie, wentylacja i klimatyzacja * |
| F104 | – | 20 A żółty | Gniazda zasilania (tablica przyrządów/konsola środkowa/tylny bagażnik) |
