W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Durango z lat: 2022.

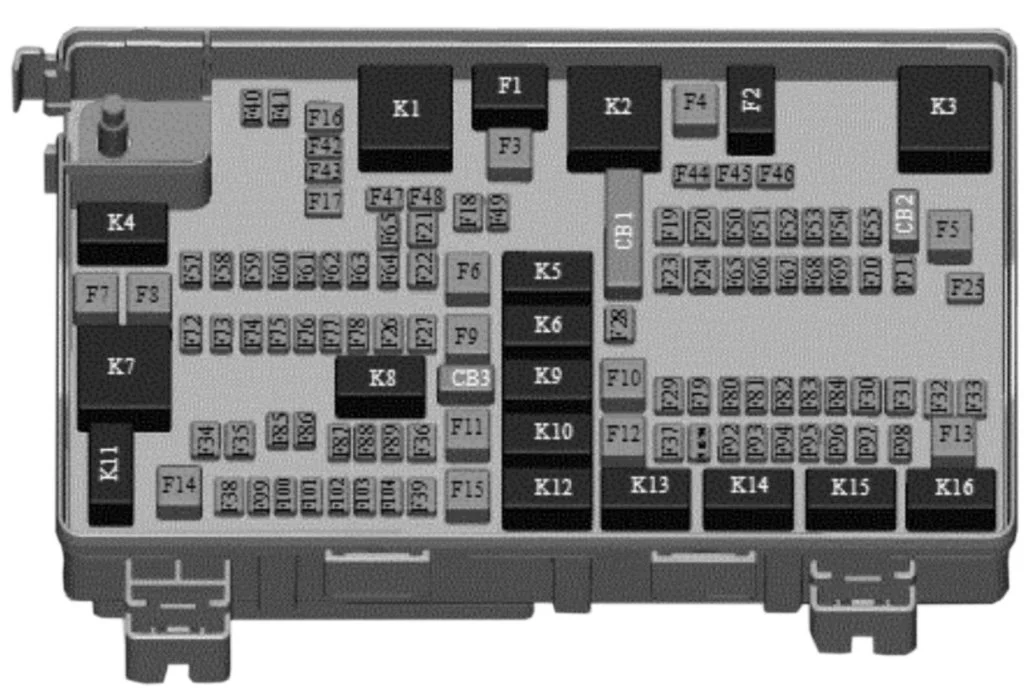

Power Distribution Center
Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej pokrywie, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej pokrywie.
Wgłębienie | Bezpiecznik kasetowy | Mikrobezpiecznik | Opis |
* Jeśli jest na wyposażeniu | |||
F01 | – | – | Zapasowy |
F02 | – | – | Zapasowy |
F03 | 60 A żółty | – | Wentylator chłodnicy * |
F04 | 60 A żółty | – | Pompa ESP |
F05 | – | – | Zapasowy |
F06 | 40 A zielony | – | Pompa ABS * |
F07 | 30 Amp Różowy | – | Elektromagnes rozrusznika |
F08 | – | – | Zapasowy |
F09 | 30 Amp Różowy | – | POMPA PRÓŻNIOWA * |
F10 | 40 A zielony | – | CBC #2 / EXT Światło |
F11 | 30 Amp Różowy | – | Trlr Hamulec holowniczy * |
F12 | 40 A zielony | – | CBC #3 / Blokady zasilania |
F13 | 40 A zielony | – | Silnik wentylatora HVAC |
F14 | 40 A zielony | – | CBC #4 / Światło zewnętrzne |
F15 | 40 A zielony | – | Chłodzenie silnika LTR * |
F 16 | – | – | Zapasowy |
F17 | – | – | Zapasowy |
F18 | – | – | Zapasowy |
F19 | 20 A niebieski | – | Zagłówek elektromagnetyczny * |
F20 | 30 Amp Różowy | – | Modyfikacja drzwi przejściowych |
F21 | – | – | Zapasowy |
F22 | 20 A niebieski | – | SKE * |
F23 | 30 Amp Różowy | – | CBC #1 / Światło wewnętrzne |
F24 | 30 Amp Różowy | – | Modyfikacja drzwi kierowcy |
F25 | 30 Amp Różowy | – | Wycieraczki przednie |
F26 | 30 Amp Różowy | – | Zawory ESP/ECU |
F27 | – | – | Zapasowy |
F28 | 20 A niebieski | – | Światła cofania przyczepy holowniczej * |
F29 | 20 A niebieski | – | Światła postojowe do holowania przyczepy* |
F30 | 30 Amp Różowy | – | Holowanie przyczepy (gniazdo) / holowanie przyczepy (oddzielny hamulec elektryczny) / holowanie przyczepy (BUX)* |
F31 | – | – | Zapasowy |
F32 | 30 Amp Różowy | – | DTCM |
F33 | – | – | Zapasowy |
F34 | 30 Amp Różowy | – | ELSD * |
F35 | 30 Amp Różowy | – | Szyberdach * |
F36 | 30 Amp Różowy | – | EBL |
F37 | 25 A Wyczyść | – | Silnik dmuchawy tylnej HVAC* |
F38 | 30 Amp Różowy | – | Przetwornica mocy |
F39 | 30 Amp Różowy | – | PLG |
F40 | – | 10 A czerwony | Światła do jazdy dziennej/poziomowanie reflektorów * |
F41 | – | – | Zapasowy |
F42 | – | 20 A żółty | Klakson |
F43 | – | – | Zapasowy |
F44 | – | 10 A czerwony | Port diagnostyczny |
F45 | – | 5 A Tan | Cyberbezpieczeństwo MOD |
F46 | – | – | Zapasowy |
F47 | – | – | Zapasowy |
F48 | – | – | Zapasowy |
F49 | – | 10 A czerwony | ICS / HVAC |
F50 | – | 20 A żółty | ELSD * |
F51 | – | 15 A niebieski | KIN/RF HUB/blokada kolumny kierownicy |
F52 | – | – | Zapasowy |
F53 | – | 20 A żółty | Holowanie przyczepy – lewe światła skrętu/stopu* |
F54 | – | – | Zapasowy |
F55 | – | – | Zapasowy |
F56 | – | – | Zapasowy |
F57 | – | – | Zapasowy |
F58 | – | 15 A niebieski | Reflektory HID lewe* |
F59 | – | – | Zapasowy |
F60 | – | 15 A niebieski | TCM |
F61 | – | – | Zapasowy |
F62 | – | 10 A czerwony | Sprzęgło klimatyzacji |
F63 | – | 20 A żółty | Cewki zapłonowe */ Kondensatory cewki zapłonowej* |
F64 | – | 25 A Wyczyść | Wtryskiwacze paliwa / ECM |
F65 | – | – | Zapasowy |
F66 | – | 10 A czerwony | Szyberdach */ LRSM */ RVM / DSRC / Port USB / DTV * / WCP * |
F67 | – | 15 A niebieski | Port CDM/UCI/Port USB |
F68 | – | 20 A żółty | Silnik tylnej wycieraczki |
F69 | – | 15 A niebieski | Kanał światła punktowego * |
F70 | – | 20 A żółty | Silnik pompy paliwa |
F71 | – | 30 A zielony | Wzmacniacz */ ANCM * |
F72 | – | 10 A czerwony | ŚKE * |
F73 | – | 15 A niebieski | Reflektor HID prawy* |
F74 | – | – | Zapasowy |
F75 | – | 10 A czerwony | Sterowanie dwoma akumulatorami* |
F76 | – | 10 A czerwony | ESP |
F77 | – | 10 A czerwony | DTCM / ELSD * |
F78 | – | 10 A czerwony | ECM / EPS |
F79 | – | – | Zapasowy |
F80 | – | 10 A czerwony | UGDO |
F81 | – | 20 A żółty | Światła skrętu/stopu holowania przyczepy w prawo* |
F82 | – | 10 A czerwony | SCCM / tempomat / DTV * |
F83 | – | 10 A czerwony | Drzwi paliwa |
F84 | – | 15 A niebieski | Grupa |
F85 | – | 10 A czerwony | ORC (poduszka powietrzna) |
F86 | – | 10 A czerwony | ORC (poduszka powietrzna) |
F87 | – | – | Zapasowy |
F88 | – | 15 A niebieski | Klaster / CSG * / ITBM * |
F89 | – | – | Zapasowy |
F90 | – | – | Zapasowy |
F91 | – | 20 A żółty | Przestrzeń ładunkowa – gniazdo zasilania |
F92 | – | 10 A czerwony | Tylna lampka konsoli*/zasilanie RR |
F93 | – | 20 A żółty | Zapalniczka |
F94 | – | 10 A czerwony | Moduł przerzutki/skrzynki transferowej |
F95 | – | 10 A czerwony | Tylna krzywka / martwy punkt Snsr * |
F96 | – | 10 A czerwony | Przełącznik ogrzewania tylnych siedzeń* |
F97 | – | 20 A żółty | Tylne podgrzewane siedzenia/podgrzewana kierownica* |
F98 | – | 20 A żółty | Wentylowane fotele/przednie podgrzewane fotele* |
F99 | – | 10 A czerwony | Moduł systemów klimatyzacji/wspomagania kierowcy/HALF/Parktronx |
F100 | – | 10 A czerwony | Aktywne tłumienie * |
F101 | – | 15 A niebieski | Czujnik temperatury/czujnik wilgotności w samochodzie |
F102 | – | 15 A niebieski | Zapasowy |
F103 | – | 10 A czerwony | Przednie HVAC * |
F104 | – | 20 A żółty | Gniazda zasilania (tablica przyrządów/konsola środkowa/tylny bagażnik) |
