W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge Durango z lat: 2015.

Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
  • wyjmij kluczyk ze stacyjki
  • sprawdź, czy wszystko zostało wyłączone
  • zawsze wymieniaj bezpieczniki o takim samym amperażu.

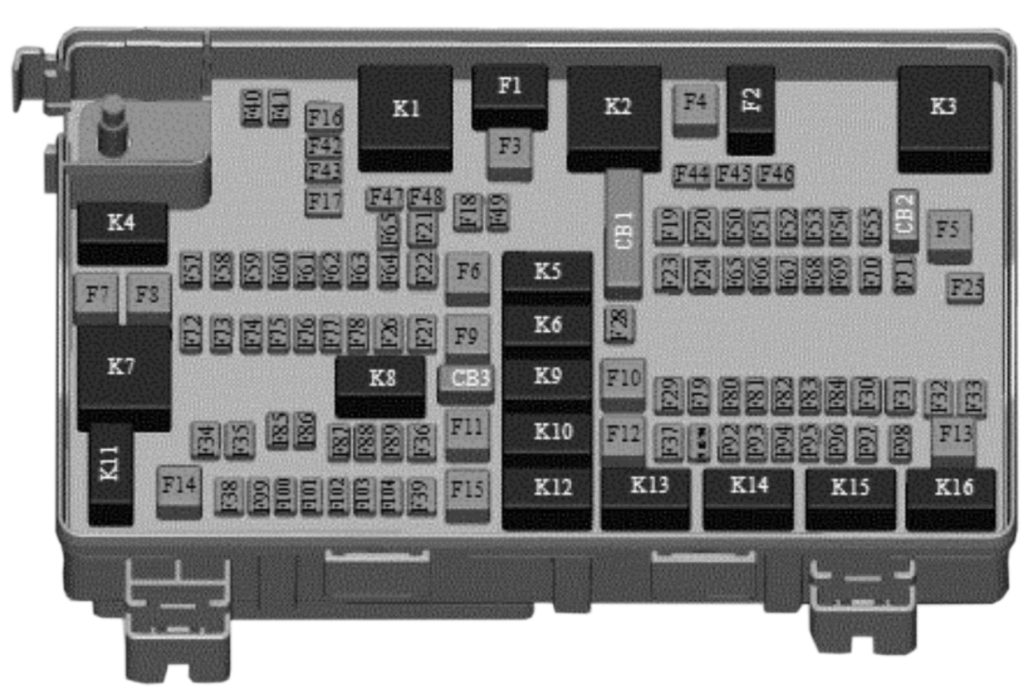

Centrum Dystrybucji Energii

Opis bezpiecznika i urządzenia może być wybity na wewnętrznej stronie, w trzecim razie numer wnęki każdego użytkownika jest wybity na wewnętrznej stronie.

Dodge Durango (2015) - schematy bezpieczników i przekaźników

Wgłębienie Bezpiecznik kasetowy Mikrobezpiecznik Opis
F03 60 A żółty Wentylator chłodnicy
F05 40 A zielony Sprężarka zawieszenia pneumatycznego — jeśli jest na wyposażeniu
F06 40 A zielony Pompa przeciwblokująca/elektroniczna kontrola stabilności
F07 40 A zielony Elektromagnes rozrusznika
F08 20 A niebieski Czujniki emisji (tylko silnik Diesla)
F09 30 Amp Różowy Podgrzewacz oleju napędowego (tylko silnik Diesla)
F10 40 A zielony Kontroler nadwozia / oświetlenie zewnętrzne #2
F11 30 Amp Różowy Hamulec elektryczny do holowania przyczepy — zależnie od wyposażenia
F12 40 A zielony Kontroler ciała #3 / Blokady zasilania
F13 40 A zielony Przód silnika dmuchawy
F14 40 A zielony Kontroler nadwozia #4 / Światła wewnętrzne #2
F17 30 Amp Różowy Spryskiwacz reflektorów — jeśli jest na wyposażeniu
F19 20 A niebieski Elektromagnes zagłówka — jeśli jest na wyposażeniu
F20 30 Amp Różowy Moduł drzwi pasażera
F22 20 A niebieski Moduł sterujący silnika
F23 30 Amp Różowy Oświetlenie wewnętrzne #1
F24 30 Amp Różowy Moduł drzwi kierowcy
F25 30 Amp Różowy Wycieraczki przednie
F26 30 Amp Różowy Układ przeciwblokujący/moduł kontroli stabilności/zawory
F28 20 A niebieski Światła cofania przyczepy holowniczej — jeśli są na wyposażeniu
F29 20 A niebieski Światła postojowe do holowania przyczepy — jeśli są na wyposażeniu
F30 30 Amp Różowy Gniazdo holownicze przyczepy – jeśli jest na wyposażeniu
F32 30 Amp Różowy Moduł sterowania układem napędowym
F34 30 Amp Różowy Kontrola mechanizmu różnicowego poślizgu
F35 30 Amp Różowy Szyberdach — jeśli jest na wyposażeniu
F36 30 Amp Różowy Tylny odszraniacz
F37 25 A Wyczyść Silnik dmuchawy tylnej — jeśli jest na wyposażeniu
F38 30 Amp Różowy Przetwornica mocy 115 V AC — jeśli jest na wyposażeniu
F39 30 Amp Różowy Elektryczna klapa podnoszona — jeśli jest na wyposażeniu
F40 10 A czerwony Światła do jazdy dziennej/poziomowanie reflektorów
F42 20 A żółty Klakson
F44 10 A czerwony Port diagnostyczny
F46 10 A czerwony Monitor ciśnienia w oponach – jeśli jest na wyposażeniu
F49 10 A czerwony Zintegrowany centralny stos / kontrola klimatu
F50 20 A żółty Moduł sterowania zawieszeniem pneumatycznym — jeśli jest na wyposażeniu
F51 15 A niebieski Moduł węzła zapłonowego / zapłon bezkluczykowy / blokada kolumny kierownicy
F52 5 A Tan Czujnik akumulatora
F53 20 A żółty Holowanie przyczepy — lewe światła skrętu/stopu — jeśli jest na wyposażeniu
F55 10 A czerwony DTV / DSRC
F56 15 A niebieski Dodatkowa zawartość (tylko silnik Diesla)
F57 15 A niebieski Reflektory HID lewy – jeśli są na wyposażeniu
F59 10 A czerwony Pompa czyszcząca (tylko silnik Diesla)
F60 15 A niebieski Moduł kontroli skrzyni biegów
F61 10 A czerwony Moduł sterowania skrzyni biegów/czujnik PM (tylko silnik Diesla)
F62 10 A czerwony Sprzęgło klimatyzacji
F63 20 A żółty Cewki zapłonowe (gaz), podgrzewacz mocznika (diesel)
F64 25 A Wyczyść Wtryskiwacze paliwa / układ napędowy
F66 10 A czerwony Przełączniki szyberdachu / szyby pasażera / czujnik deszczu
F67 15 A niebieski Moduł głośnomówiący CD/DVD/Bluetooth (jeśli jest na wyposażeniu)
F68 20 A żółty Silnik tylnej wycieraczki
F69 15 A niebieski Kanał Spotlight – jeśli jest na wyposażeniu
F70 20 A żółty Silnik pompy paliwa
F71 30 A zielony Wzmacniacz dźwięku
F73 15 A niebieski Reflektor HID prawy – jeśli jest na wyposażeniu
F74 20 A żółty Pompa próżniowa hamulców — jeśli jest na wyposażeniu
F76 10 A czerwony Układ ABS/elektroniczna kontrola stabilności
F77 10 A czerwony Moduł sterujący układu napędowego/moduł odłączania przedniej osi
F78 10 A czerwony Moduł sterujący silnika/elektryczne wspomaganie kierownicy – ​​zależnie od wyposażenia
F80 10 A czerwony Uniwersalny mechanizm otwierania drzwi garażowych / kompas / moduł przeciwwłamaniowy
F81 20 A żółty Światła skrętu/stopu przyczepy holowniczej w prawo
F82 10 A czerwony Moduł sterujący kolumny kierownicy/ tempomat
F83 10 A czerwony Drzwi paliwa
F84 15 A niebieski Przełącz bank/klaster instrumentów
F85 10 A czerwony Moduł poduszki powietrznej
F86 10 A czerwony Moduł poduszki powietrznej
F87 10 A czerwony Zawieszenie pneumatyczne — zależnie od wyposażenia / holowanie przyczepy / moduł sterujący kolumny kierownicy
F88 15 A niebieski Klaster tablicy rozdzielczej
F90/F91 20 A żółty Gniazdo zasilania (tylne siedzenia) do wyboru
F92 10 A czerwony Tylna lampka konsoli — jeśli jest na wyposażeniu
F93 20 A żółty Zapalniczka
F94 10 A czerwony Moduł zmiany biegów / skrzyni rozdzielczej
F95 10 A czerwony Kamera tylna / ParkSense®
F96 10 A czerwony Przełącznik ogrzewania tylnego siedzenia / ładowarka lampy błyskowej – jeśli jest na wyposażeniu
F97 20 A żółty Tylne podgrzewane siedzenia i podgrzewana kierownica – zależnie od wyposażenia
F98 20 A żółty Podgrzewane fotele przednie — jeśli są na wyposażeniu
F99 10 A czerwony Moduł klimatyzacji / systemów wspomagania kierowcy
F100 10 A czerwony Aktywne tłumienie — jeśli jest na wyposażeniu
F101 15 A niebieski Lusterko elektrochromatyczne/ inteligentne światła drogowe — jeśli są na wyposażeniu
F103 10 A czerwony Nagrzewnica kabiny (tylko silnik Diesla)/tylne ogrzewanie, wentylacja i klimatyzacja
F104 20 A żółty Gniazda zasilania (tablica przyrządów/konsola środkowa)
