W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Dodge RAM 2500, 3500 z lat: 2021.
Sprawdzanie oraz wymiana bezpieczników
Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.
Pamiętaj o tym przed wymianą bezpiecznika!
- wyjmij kluczyk ze stacyjki
- sprawdź, czy wszystko zostało wyłączone
- zawsze wymieniaj bezpieczniki o takim samym amperażu.
CENTRUM DYSTRYBUCJI ENERGII

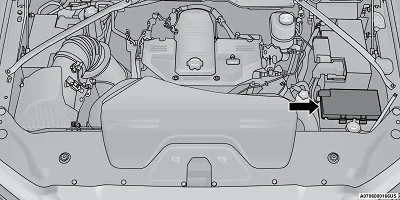

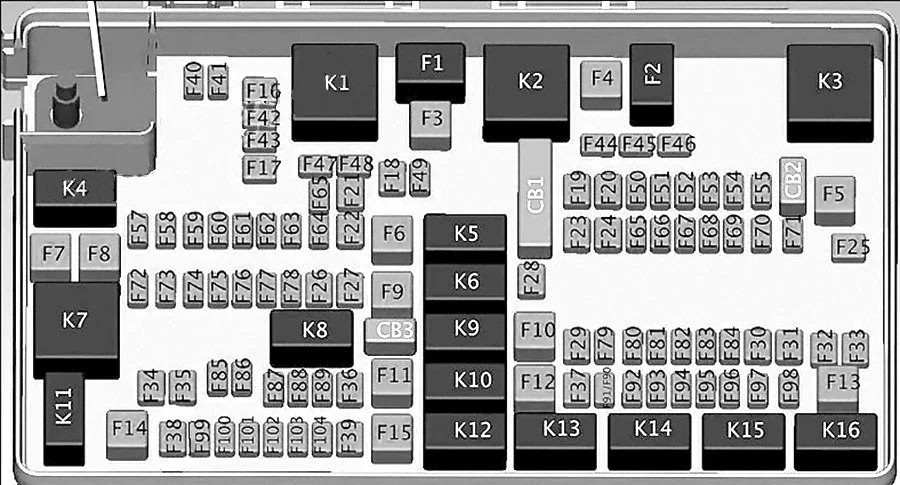

Power Distribution Center znajduje się w komorze silnika w pobliżu akumulatora. To centrum zawiera wkłady bezpiecznikowe, mikrobezpieczniki, przekaźniki i wyłączniki automatyczne. Opis każdego bezpiecznika i elementu może być wybity na wewnętrznej stronie pokrywy, w przeciwnym razie numer wnęki każdego bezpiecznika jest wybity na wewnętrznej stronie pokrywy, zgodnie z poniższą tabelą.
| Numer | Bezpiecznik wkładu | Bezpiecznik mikro | Opis |
| * Jeśli jest na wyposażeniu | |||
| F01 | – | – | Zapasowy |
| F02 | 60 A Żółty | – | Silnik pompy ABS (tylko HD) |
| F03 | 60 A Żółty | – | Wentylator chłodnicy * |
| F04 | 50 A czerwony | – | Falownik 400 W * |
| F05 | 40 A zielony | – | Sprężarka do zawieszenia pneumatycznego * |
| F06 | 40 A zielony | – | Moduł nakładki momentu obrotowego układu kierowniczego (STOM) |
| F07 | 40 A zielony | – | Elektromagnes rozrusznika |
| F08 | 20 A niebieski | – | Czujnik NOX* |
| F09 | 40 A zielony | – | Podgrzewacz oleju napędowego / paliwa * |
| F09 | 30 A Różowy | – | Pompa próżniowa gazu / hamulca * |
| F10 | 40 A zielony | – | CBC nr 2 / Światła zewnętrzne |
| F11 | 40 A zielony | – | Moduł układu hamulcowego (ECU i zawory) |
| F12 | 40 A zielony | – | Zamki CBC #3 / Pwr |
| F13 | 40 A zielony | – | Silnik dmuchawy |
| F14 | 40 A zielony | – | CBC nr 4 / Światła zewnętrzne |
| F15 | 30 A Różowy | –
– |
Stopnie boczne* |
| F 16 | 30 A Różowy | – | Moduł Smart-Bar* |
| F17 | 30 A Różowy | – | Moduł sterowania wyciągarką * |
| F18 | — | – | Zapasowy |
| F19 | 30 A Różowy | – | Zasilanie olejem napędowym SCR * |
| F20 | 30 A Różowy | – | Moduł drzwi pasażera |
| F21 | 30 A Różowy | – | Moduł sterowania układem napędowym |
| F22 | 20 A niebieski | – | Gaz / ECM * |
| F22 | 25 A biały | – | Olej napędowy PCM * |
| F23 | 30 A Różowy | – | CBC nr 1 / Światło wewnętrzne |
| F24 | 30 A Różowy | – | Moduł drzwi kierowcy |
| F25 | 30 A Różowy | – | Przednia wycieraczka |
| F26 | — | – | Zapasowy |
| F27 | — | – | Zapasowy |
| F28 | 20 A niebieski | – | Światła cofania przyczepy holowniczej * |
| F29 | 20 A niebieski | – | Światła postojowe holowania przyczepy * |
| F30 | 30 A Różowy | – | Gniazdo holowania przyczepy / Holowanie przyczepy (oddzielny hamulec elektryczny) / Holowanie przyczepy |
| F31 | – | – | Zapasowy |
| F32 | – | – | Zapasowy |
| F33 | 20 A niebieski | – | Moduł sterujący skrzyni biegów * |
| F34 | 30 A Różowy | – | Moduł interfejsu systemu pojazdu #2 * |
| F35 | 30 A Różowy | – | Szyberdach * |
| F36 | 30 A Różowy | – | Elektryczne podświetlenie * |
| F37 | 30 A Różowy | – | Rama Diesla / podgrzewacz paliwa * |
| F38 | 30 A Różowy | – | Zintegrowany moduł hamulca przyczepy * |
| F39 | – | – | Zapasowy |
| F40 | – | 10 A czerwony | Wentylowane siedzenia * |
| F41 | – | 10 A czerwony | Aktywna przesłona grilla / Aktywna zapora powietrzna * |
| F42 | – | 20 A Żółty | Klakson |
| F43 | – | 15 A niebieski | Podgrzewana kierownica * |
| F44 | – | 10 A czerwony | Port diagnostyczny |
| F45 | – | – | Zapasowy |
| F46 | – | 10 A czerwony | Cewka przekaźnika montażowego * |
| F47 | – | – | Zapasowy |
| F48 | – | – | Zapasowy |
| F49 | – | 10 A czerwony | Klaster IP / CSG |
| F50 | – | 20 A Żółty | Moduł sterujący zawieszenia pneumatycznego * |
| F51 | – | 10 A czerwony | Moduł węzła zapłonu / moduł węzła zapłonu bez kluczyka, moduł koncentratora częstotliwości radiowej / elektryczna blokada kolumny kierownicy * |
| F52 | – | 5 A Tan | Czujnik akumulatora |
| F53 | – | 20 A Żółty | Holowanie przyczepy – lewy kierunkowskaz/światła stopu * |
| F54 | – | 20 A Żółty | Pedały bez regulacji pamięci * |
| F55 | – | – | Zapasowy |
| F56 | – | 10 A czerwony | Zawór blokujący opary paliwa * |
| F57 | – | 20 A Żółty | TCM / PCM / Solenoid Trans Pressure SW (tylko RFE Trans) * |
| F58 | – | 10 A czerwony | Oświetlenie łóżka (LED) * |
| F59 | – | – | Zapasowy |
| F60 | – | – | Zapasowy |
| F61 | – | 10 A czerwony | Czujnik NH3 / Czujnik cząstek stałych * |
| F62 | – | 10 A czerwony | Sprzęgło klimatyzacji |
| F63 | – | 20 A Żółty | Cewki zapłonowe |
| F64 | – | 25 A Wyczyść | Wtryskiwacze paliwa * |
| F65 | – | 10 A czerwony | MOD Falownik (Wake Up) / Port zasilania / USB IP / WCPM * |
| F66 | – | 10 A czerwony | Szyberdach / USB z tyłu * |
| F67 | – | 10 A czerwony | Port UCI / USB z przodu |
| F68 | – | 10 A czerwony | AEB RACAM HTR * |
| F69 | – | 15 A niebieski | Moduł SCR 12 V * |
| F70 | – | 30 A Zielony | Silnik pompy paliwa / Zasilanie cewki K09 RLY * |
| F71 | – | 25 A Wyczyść | Wzmacniacz / Aktywna redukcja szumów * |
| F72 | – | – | Zapasowy |
| F73 | – | 20 A Żółty | Pompa paliwowa * |
| F74 | – | 10 A czerwony | Alarm ratunkowy * |
| F75 | – | 10 A czerwony | Moduł ATMM / Cewka-SCR przekaźnik * |
| F76 | – | 10 A czerwony | Elektroniczna kontrola stabilności * |
| F77 | – | 10 A czerwony | Moduł sterujący układu napędowego / moduł odłączania przedniej osi / TCM/ STOM |
| F78 | – | 15 A niebieski | Moduł sterujący silnika / moduł sterujący układu napędowego / AEB RACM MOD / zasilanie cewek przekaźnika AUX PDC / HRLS |
| F79 | – | 15 A niebieski | Światła identyfikacyjne / obrysowe |
| F80 | – | 10 A czerwony | Konsola sufitowa / Wspomaganie / e-call * |
| F81 | – | 20 A Żółty | Holowanie przyczepy Światła kierunkowskazu prawe / stopu * |
| F82 | – | 10 A czerwony | Moduł sterujący kolumny kierownicy / tempomat |
| F83 | – | – | Zapasowy |
| F84 | – | 15 A niebieski | ASBM / HVAC / ICS / Przełączniki ogrzewania tylnych siedzeń |
| F85 | – | 10 A czerwony | Moduł poduszki powietrznej |
| F86 | – | 10 A czerwony | Moduł poduszki powietrznej |
| F87 | – | 10 A czerwony | Zawieszenie pneumatyczne / ITBM / Moduł sterujący kolumny kierownicy / MOD Gateway CAN-C Trailer TPM |
| F88 | – | 15 A niebieski | Klaster tablicy rozdzielczej |
| F89 | – | – | Zapasowy |
| F90/F91 | – | 20 A Żółty | Gniazdo zasilania / Bat
Gniazdo zasilania / Akc |
| F92 | – | – | Zapasowy |
| F93 | – | – | Zapasowy |
| F94 | – | 10 A czerwony | ModulShift-By-Wire / Przełącznik skrzynki rozdzielczej / Moduł TPM Trailer / Brama modułu Can-C Trailer TPM |
| F95 | – | 10 A czerwony | Kamera cofania / asystent parkowania / kamera CHMSL / czujnik martwego pola / kamera dookólna |
| F96 | – | 10 A czerwony | Kamera przyczepy * |
| F97 | – | 20 A Żółty | Podgrzewany przedni fotel pasażera * |
| F98 | – | 20 A Żółty | Podgrzewany przedni fotel kierowcy * |
| F99 | – | 10 A czerwony | HVAC / czujnik temperatury w samochodzie / CSG MOD |
| F100 | – | 10 A czerwony | Zasilanie skrzynkowe instalacujnej * |
| F101 | – | 20 A Żółty | Tylne podgrzewane prawe siedzenie * |
| F102 | – | 20 A Żółty | Tylne podgrzewane siedzenie lewe / Przekaźnik rozrusznika #3 Cewka * |
| F103 | – | 10 A czerwony | Reflektory AFLS * |
| F104 | – | 20 A Żółty | Port UCI / USB z tyłu |
