Cupra Leon II (2021) - schematy bezpieczników i przekaźników

W poniższym wpisie przedstawiamy schematy i lokalizacje skrzynek bezpieczników oraz przekaźników dla Cupry Leon II z lat: 2021.

Cupra Leon to sportowy samochód kompaktowy, który jest częścią oferty marki Cupra, będącej sportowym oddziałem koncernu SEAT. Samochód ten jest bazowany na modelu SEAT Leon, jednak oferuje wyższy poziom wydajności, sportowego charakteru i ekskluzywnych cech.

Oto kilka kluczowych informacji na temat Cupra Leon:

Design: Cupra Leon charakteryzuje się bardziej agresywnym i sportowym wyglądem w porównaniu do standardowego modelu Leon. To obejmuje charakterystyczne elementy designu, takie jak większe wloty powietrza, agresywnie ukształtowane zderzaki, charakterystyczne felgi i detale w miedzianym kolorze, który jest charakterystyczny dla marki Cupra.
Silniki: Cupra Leon oferuje różne opcje silnikowe, w tym jednostki benzynowe i hybrydowe. Silniki te są dostosowane do osiągnięcia lepszych osiągów w porównaniu do standardowego Leona, zapewniając przy tym dynamiczną jazdę.
Wydajność: Model ten jest znany z wydajności, przyspieszenia i doskonałych właściwości jezdnych. Modele Cupra Leon mogą oferować znakomite przyspieszenie i prowadzenie, co przyciąga miłośników sportowej jazdy.
Technologia: Wnętrze Cupra Leona jest wyposażone w zaawansowane technologie, takie jak zaawansowane systemy multimedialne, asystentów kierowcy i inne nowoczesne rozwiązania.
Wersje modeli: Cupra Leon jest dostępny w różnych wariantach, w tym jako hatchback i kombi. Istnieją także wersje bardziej wydajne, takie jak Cupra Leon R, które oferują jeszcze wyższy poziom osiągów.
Zawody i sport: Cupra Leon ma również obecność w sportach motorowych, takich jak wyścigi samochodowe. To podkreśla sportowy charakter marki Cupra.

Zobacz także: Cupra Ateca (2019) - schematy bezpieczników i przekaźników

Sprawdzanie oraz wymiana bezpieczników

Jak wiadomo bezpieczniki chronią przed przeciążeniem układu elektrycznego naszych aut. Gdy któryś z podzespołów przestanie działać, najprawdopodobniej zadziałał wyłącznik automatyczny lub przepalił się bezpiecznik. Dlatego więc przed naprawą należy sprawdzić bezpiecznik odpowiadający za dany element. O przepaleniu świadczyć będzie stopiona lub całkowicie pęknięta taśma wewnątrz bezpiecznika.

Pamiętaj o tym przed wymianą bezpiecznika!

wyjmij kluczyk ze stacyjki
sprawdź, czy wszystko zostało wyłączone
zawsze wymieniaj bezpieczniki o takim samym amperażu.

Bezpieczniki wewnątrz pojazdu

Cupra Leon II (2021) - schematy bezpieczników i przekaźników

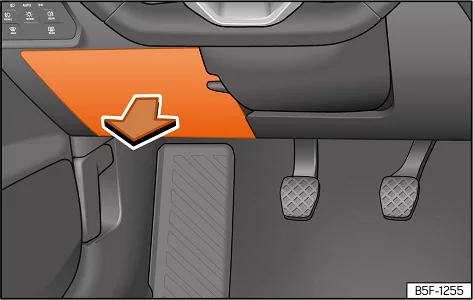

Deska rozdzielcza po stronie kierowcy: pokrywa skrzynki bezpieczników.

Otwieranie i zamykanie skrzynki bezpiecznikowej znajdującej się poniżej tablicy rozdzielczej

Otwieranie: złożyć pokrywę w dół.
Zamykanie: unieść pokrywę do góry do momentu słyszalnego zamknięcia.

Rozpoznawanie bezpieczników pod deską rozdzielczą po kolorach

Kolor	Amperaż
Jasnobrązowy	5
Brązowy	7,5
Czerwony	10
Niebieski	15
Żółty	20
Biały lub przezroczysty	25
Zielony	30
Pomarańczowy	40

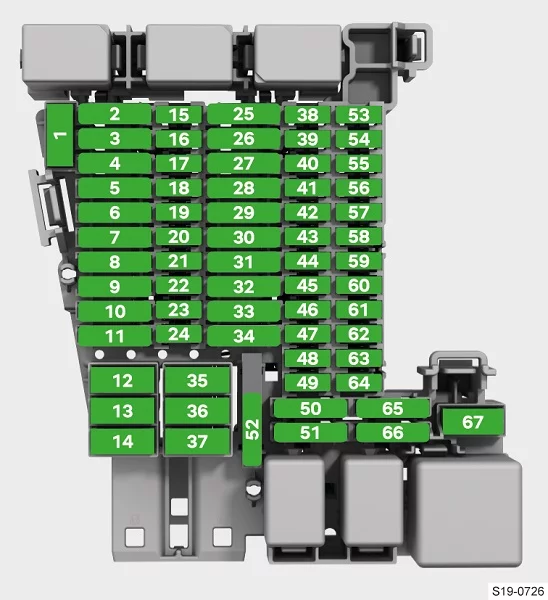

Cupra Leon II (2021) - schematy bezpieczników i przekaźników

Numer	Opis/Ampery [A]
3	Przyczepa	25
4	SCR, Adblue	20
5	Dźwignia zmiany biegów skrzyni automatycznej	25
6	Oświetlenie wnętrza	30
8	Dach otwierany	20
7	Podgrzewane fotele	30
9	Drzwi lewe	30
11	Przyczepa	15
12	Światła z prawej strony	40
13	Centralny zamek	40
14	Ethernetowy wzmacniacz zewnętrzny	30
16	Poduszka powietrzna	7,5
17	SCR, przekaźnik silnika, 1,5	10
18	KESSY	7,5
19	Tablica przyrządów	7,5
20	Centrum Łączności	7,5
21	Kamera cofania	7,5
24	Jednostka sterująca sprzęgła 4×4 Haldex	15
25	Przednie pasy bezpieczeństwa RGS+EBSS	25
26	Prawe drzwi	30
27	Przednie pasy bezpieczeństwa RGS+EBSS	25
28	PHEV. Wyłączanie układu wysokiego napięcia do czynności ratowniczych. Oznaczenie za pomocą żółtej plakietki.	10
29	Przyczepa	15
30	Radio	30
31	Przyczepa	25
34	Gniazdo zasilania 230V	30
35	Światła z lewej strony	40
36	Nawiew klimatyzacji	40
37	Elektrycznie sterowana pokrywa bagażnika	30
39	Podgrzewanie kierownicy	10
40	Alarmowy sygnał dźwiękowy	7,5
41	Bramka	7,5
42	Dźwignia zmiany biegów skrzyni automatycznej	7,5
43	Panel sterowania klimatyzacji i ogrzewania, ogrzewanie tylnej szyby, sprężarka AA	10
44	Diagnostyka, przełącznik hamulca ręcznego, przełącznik świateł, światło cofania, oświetlenie wnętrza, podświetlenie progów	7,5
45	Kolumna kierownicy	7,5
46	Wyświetlacz radia	7,5
47	Tryb jazdy.	10
48	USB	7,5
52	Gniazdo zasilania 12 V	20
58	Czujniki parkowania, jednostka sterująca Asystenta Parkowania, kamera przednia, radar	7,5
59	Przełącznik światła cofania, czujnik klimatyzacji, elektrochromatyczne lusterko	7,5
60	Diagnostyka, jednostka sterująca reflektorów, regulacja wysokości reflektorów	7,5
61	Rozrusznik; czujnik sprzęgła	7,5
65	Wzmacniacz dźwięku	10
66	Wycieraczka tylnej szyby	15
67	Ogrzewanie tylnej szyby	30

Zobacz także: Cupra Ateca (2021) - schematy bezpieczników i przekaźników

Wbudowany bezpiecznik / Ampery
Tylne gniazda zasilania 230 V	30
Elektrycznie regulowany fotel kierowcy	15

Bezpieczniki w komorze silnika

Cupra Leon II (2021) - schematy bezpieczników i przekaźników

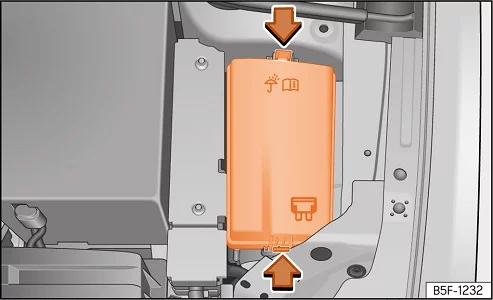

W komorze silnika: pokrywa skrzynki bezpieczników.

Otwieranie skrzynki bezpiecznikowej w komorze silnika

Otwarcie pokrywy silnika.
Nacisnąć zaczepy blokujące w celu zwolnienia pokrywy skrzynki bezpiecznikowej.
Następnie unieść pokrywę.
Aby zamocować pokrywę, należy umieścić ją na skrzynce bezpiecznikowej. Wcisnąć zaczepy blokujące w dół aż do słyszalnego kliknięcia.

Zobacz także: Cupra Formentor (2021) - schematy bezpieczników i przekaźników

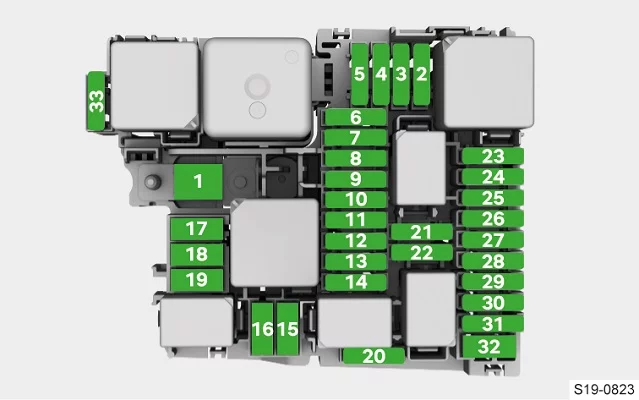

Cupra Leon II (2021) - schematy bezpieczników i przekaźników

Numer	Opis/Ampery [A]
2	Moduł sterujący silnika	7,5
3	Moduł sterujący pompy paliwa	7,5/10/20
4	Sygnał lewego reflektora KL 30	15
5	Sygnał prawego reflektora KL 30	15
7	Pompa automatycznej skrzyni biegów	30
8	Sygnał serwo hamulca KL 30	40
9	Sygnał dźwiękowy	15
10	Spryskiwacz przedniej szyby	30
11	Chłodzenie PHEV	7,5
12	Moduł sterujący automatycznej skrzyni biegów	15/30
13	Jednostka sterująca układu ESP	25
14	Ogrzewanie postojowe	20
15	Jednostka sterująca układu ESP	40
16	PHEV, jednostka automatycznej skrzyni biegów	50
17	PTC	40
18	PTC	40
20	Przedni mechanizm różnicowy	15
21	Moduł sterujący silnika	7,5
22	Rozrusznik	30
23	Moduł sterujący silnika (diesel / benzyna)	15
24	Czujniki silnika	7,5/10
25	Czujniki silnika	7,5/10
26	Zasilanie silnika	7,5/10/15
27	Sonda lambda	10/15
28	Silnik	10/20
29	Moduł sterujący pompy paliwa	15/20/30
30	Pompa ciśnieniowa 1,0	10
33	PTC	40
